一种雨水收集发电的节能系统.pdf

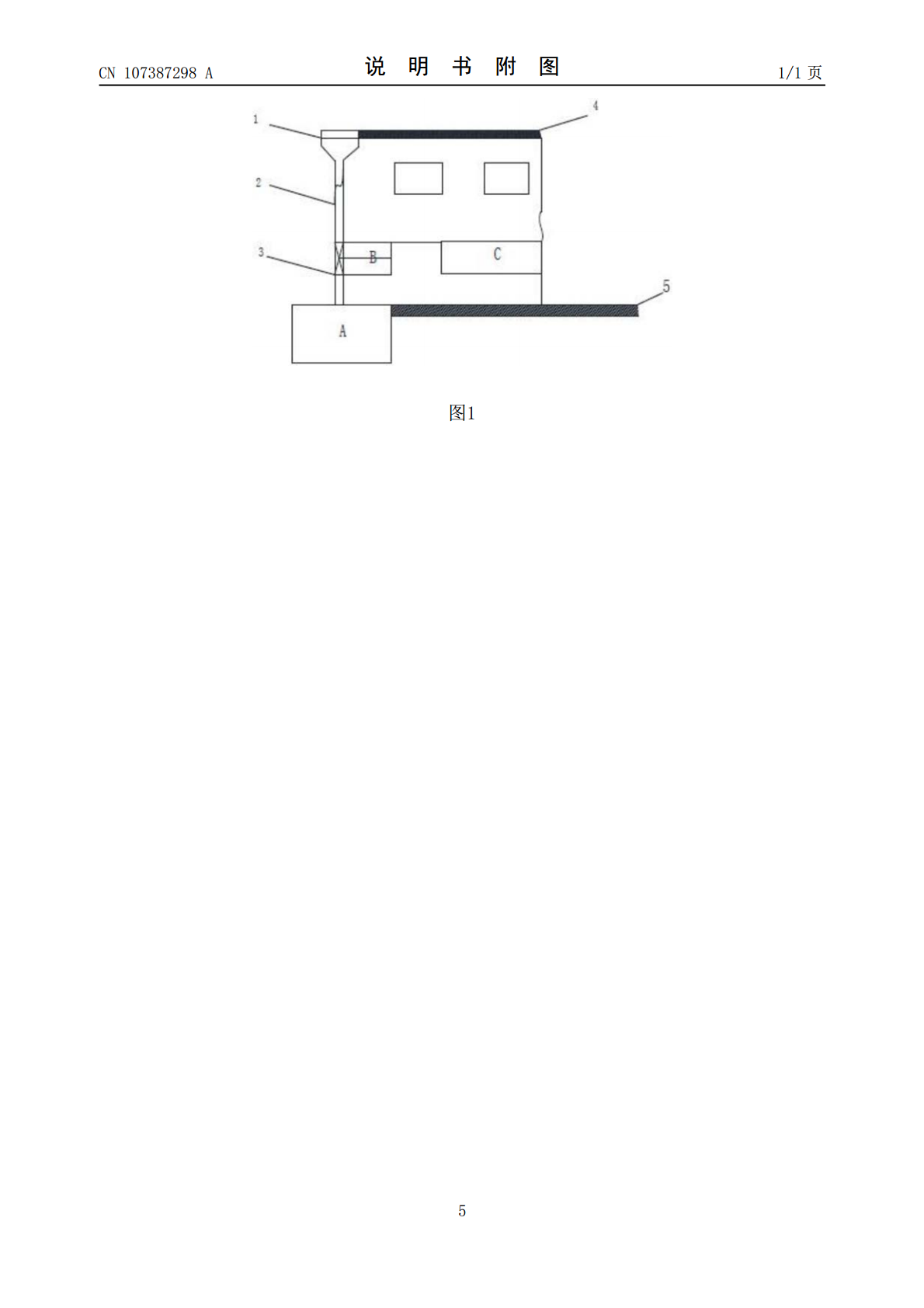

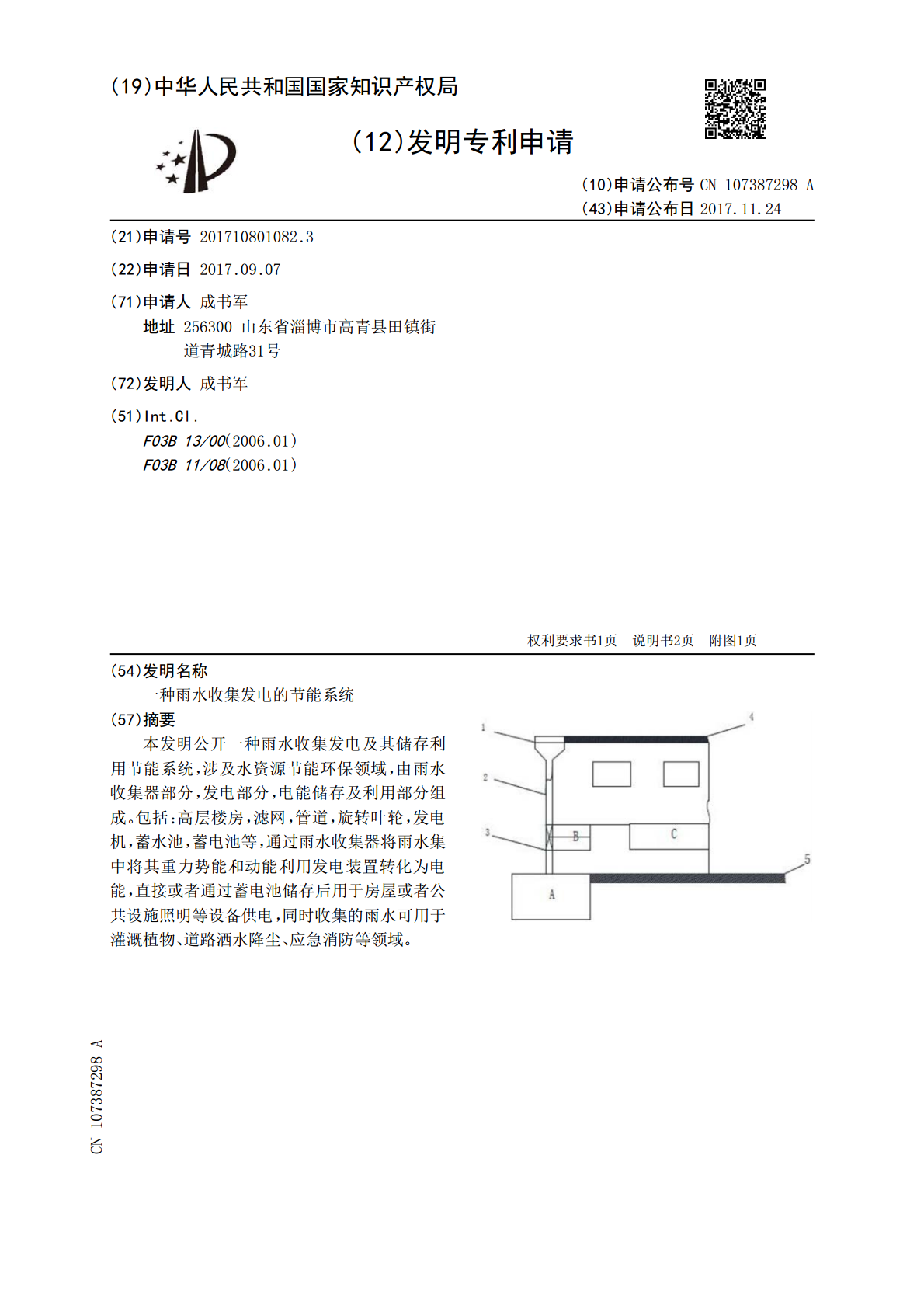

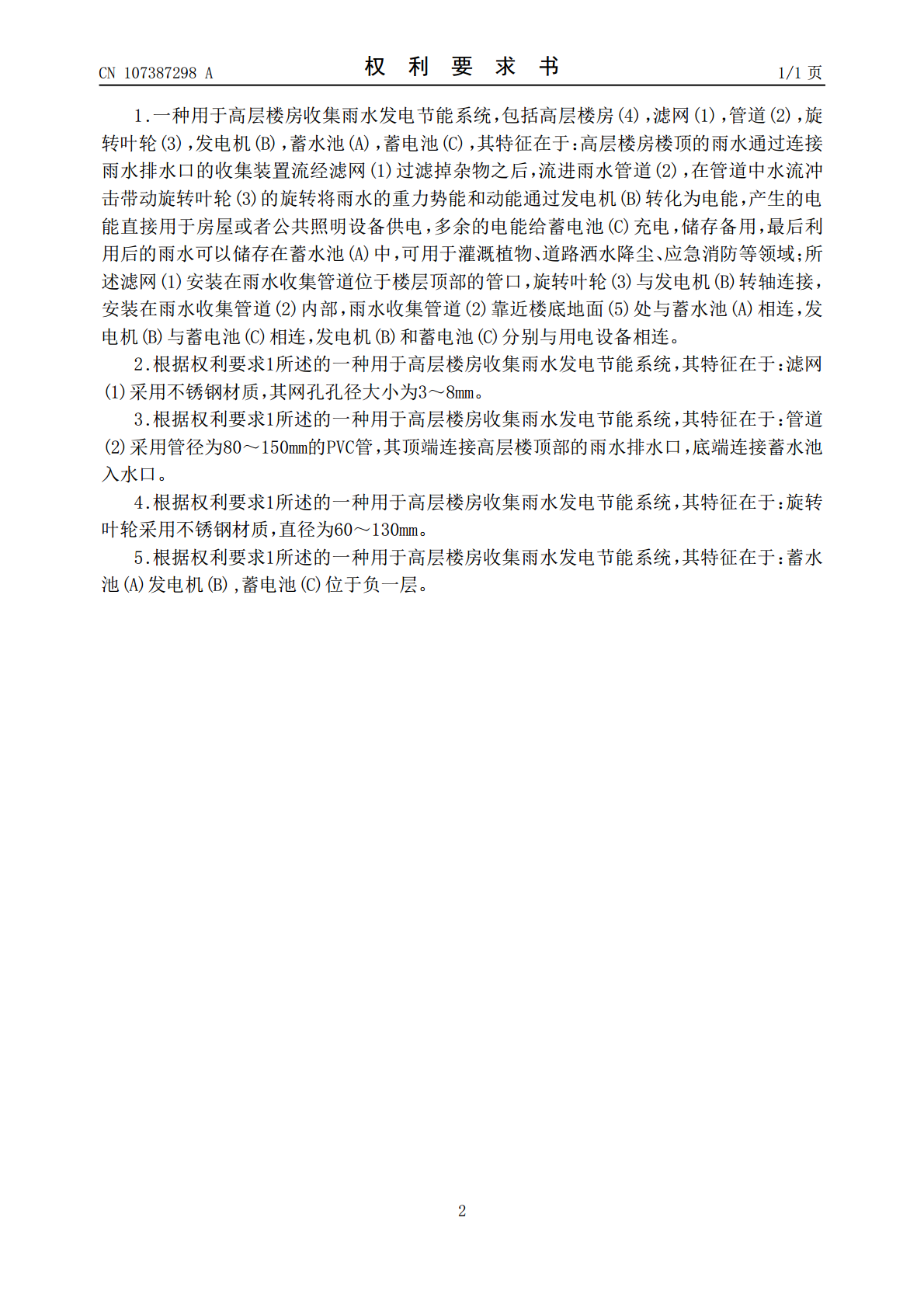

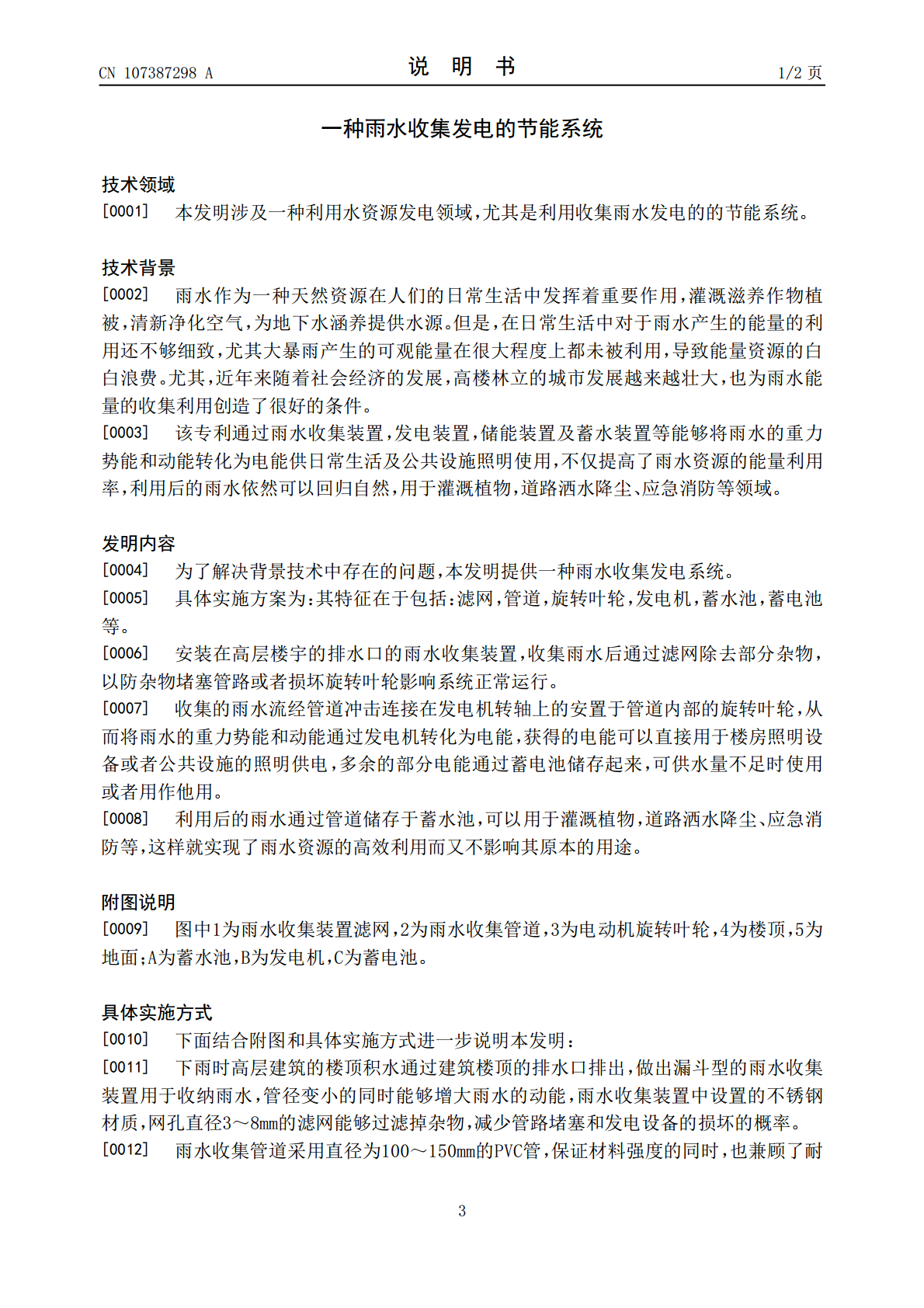

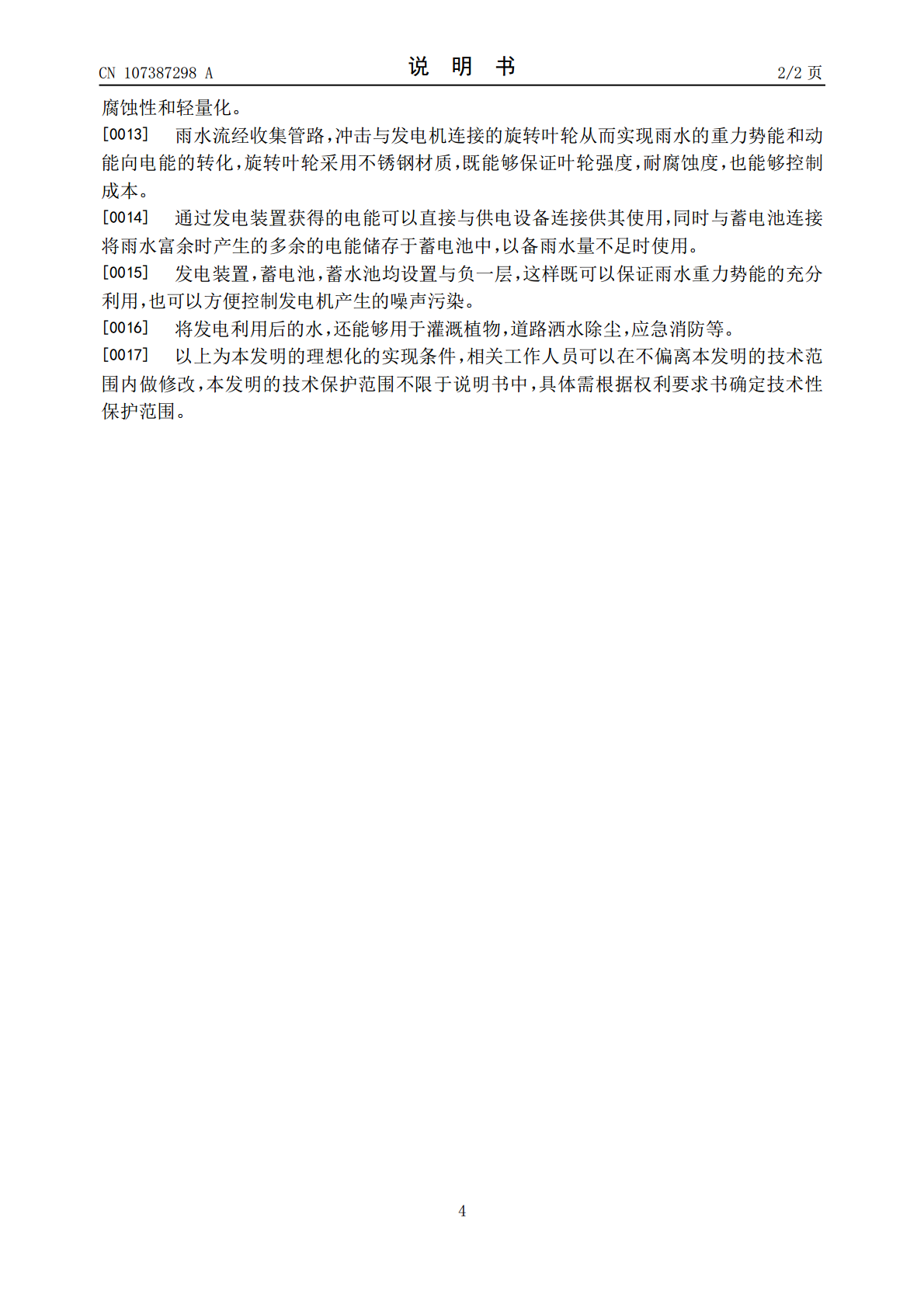

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107387298A(43)申请公布日2017.11.24(21)申请号201710801082.3(22)申请日2017.09.07(71)申请人成书军地址256300山东省淄博市高青县田镇街道青城路31号(72)发明人成书军(51)Int.Cl.F03B13/00(2006.01)F03B11/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种雨水收集发电的节能系统(57)摘要本发明公开一种雨水收集发电及其储存利用节能系统，涉及水资源节能环保领域，由雨水收集器部分，发电部分，电能储存及利用部分组成。包括：高层楼房，滤网，管道，旋转叶轮，发电机，蓄水池，蓄电池等，通过雨水收集器将雨水集中将其重力势能和动能利用发电装置转化为电能，直接或者通过蓄电池储存后用于房屋或者公共设施照明等设备供电，同时收集的雨水可用于灌溉植物、道路洒水降尘、应急消防等领域。CN107387298ACN107387298A权利要求书1/1页1.一种用于高层楼房收集雨水发电节能系统，包括高层楼房(4)，滤网(1)，管道(2)，旋转叶轮(3)，发电机(B)，蓄水池(A)，蓄电池(C)，其特征在于：高层楼房楼顶的雨水通过连接雨水排水口的收集装置流经滤网(1)过滤掉杂物之后，流进雨水管道(2)，在管道中水流冲击带动旋转叶轮(3)的旋转将雨水的重力势能和动能通过发电机(B)转化为电能，产生的电能直接用于房屋或者公共照明设备供电，多余的电能给蓄电池(C)充电，储存备用，最后利用后的雨水可以储存在蓄水池(A)中，可用于灌溉植物、道路洒水降尘、应急消防等领域；所述滤网(1)安装在雨水收集管道位于楼层顶部的管口，旋转叶轮(3)与发电机(B)转轴连接，安装在雨水收集管道(2)内部，雨水收集管道(2)靠近楼底地面(5)处与蓄水池(A)相连，发电机(B)与蓄电池(C)相连，发电机(B)和蓄电池(C)分别与用电设备相连。2.根据权利要求1所述的一种用于高层楼房收集雨水发电节能系统，其特征在于：滤网(1)采用不锈钢材质，其网孔孔径大小为3～8mm。3.根据权利要求1所述的一种用于高层楼房收集雨水发电节能系统，其特征在于：管道(2)采用管径为80～150mm的PVC管，其顶端连接高层楼顶部的雨水排水口，底端连接蓄水池入水口。4.根据权利要求1所述的一种用于高层楼房收集雨水发电节能系统，其特征在于：旋转叶轮采用不锈钢材质，直径为60～130mm。5.根据权利要求1所述的一种用于高层楼房收集雨水发电节能系统，其特征在于：蓄水池(A)发电机(B),蓄电池(C)位于负一层。2CN107387298A说明书1/2页一种雨水收集发电的节能系统技术领域[0001]本发明涉及一种利用水资源发电领域，尤其是利用收集雨水发电的的节能系统。技术背景[0002]雨水作为一种天然资源在人们的日常生活中发挥着重要作用，灌溉滋养作物植被，清新净化空气，为地下水涵养提供水源。但是，在日常生活中对于雨水产生的能量的利用还不够细致，尤其大暴雨产生的可观能量在很大程度上都未被利用，导致能量资源的白白浪费。尤其，近年来随着社会经济的发展，高楼林立的城市发展越来越壮大，也为雨水能量的收集利用创造了很好的条件。[0003]该专利通过雨水收集装置，发电装置，储能装置及蓄水装置等能够将雨水的重力势能和动能转化为电能供日常生活及公共设施照明使用，不仅提高了雨水资源的能量利用率，利用后的雨水依然可以回归自然，用于灌溉植物，道路洒水降尘、应急消防等领域。发明内容[0004]为了解决背景技术中存在的问题，本发明提供一种雨水收集发电系统。[0005]具体实施方案为：其特征在于包括：滤网，管道，旋转叶轮，发电机，蓄水池，蓄电池等。[0006]安装在高层楼宇的排水口的雨水收集装置，收集雨水后通过滤网除去部分杂物，以防杂物堵塞管路或者损坏旋转叶轮影响系统正常运行。[0007]收集的雨水流经管道冲击连接在发电机转轴上的安置于管道内部的旋转叶轮，从而将雨水的重力势能和动能通过发电机转化为电能，获得的电能可以直接用于楼房照明设备或者公共设施的照明供电，多余的部分电能通过蓄电池储存起来，可供水量不足时使用或者用作他用。[0008]利用后的雨水通过管道储存于蓄水池，可以用于灌溉植物，道路洒水降尘、应急消防等，这样就实现了雨水资源的高效利用而又不影响其原本的用途。附图说明[0009]图中1为雨水收集装置滤网，2为雨水收集管道，3为电动机旋转叶轮，4为楼顶，5为地面；A为蓄水池，B为发电机，C为蓄电池。具体实施方式[0010]下面结合附图和具体实施方式进一步说明本发明：[0011]下雨时高层建筑的楼顶积水通过建筑楼顶的排水口排出，做出漏斗型的雨水收集装置用于收
