风扇式异步变频调速电机.pdf

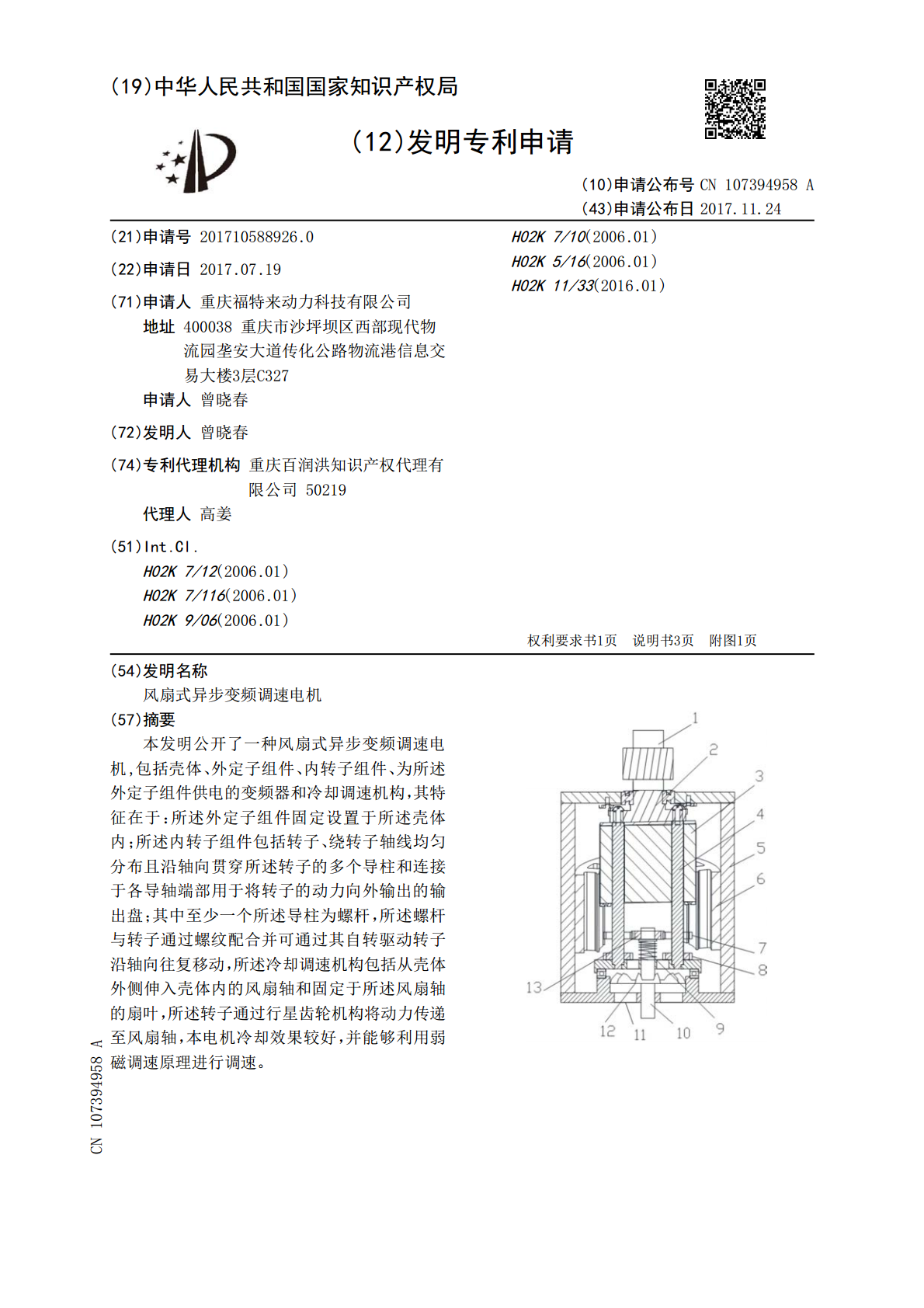

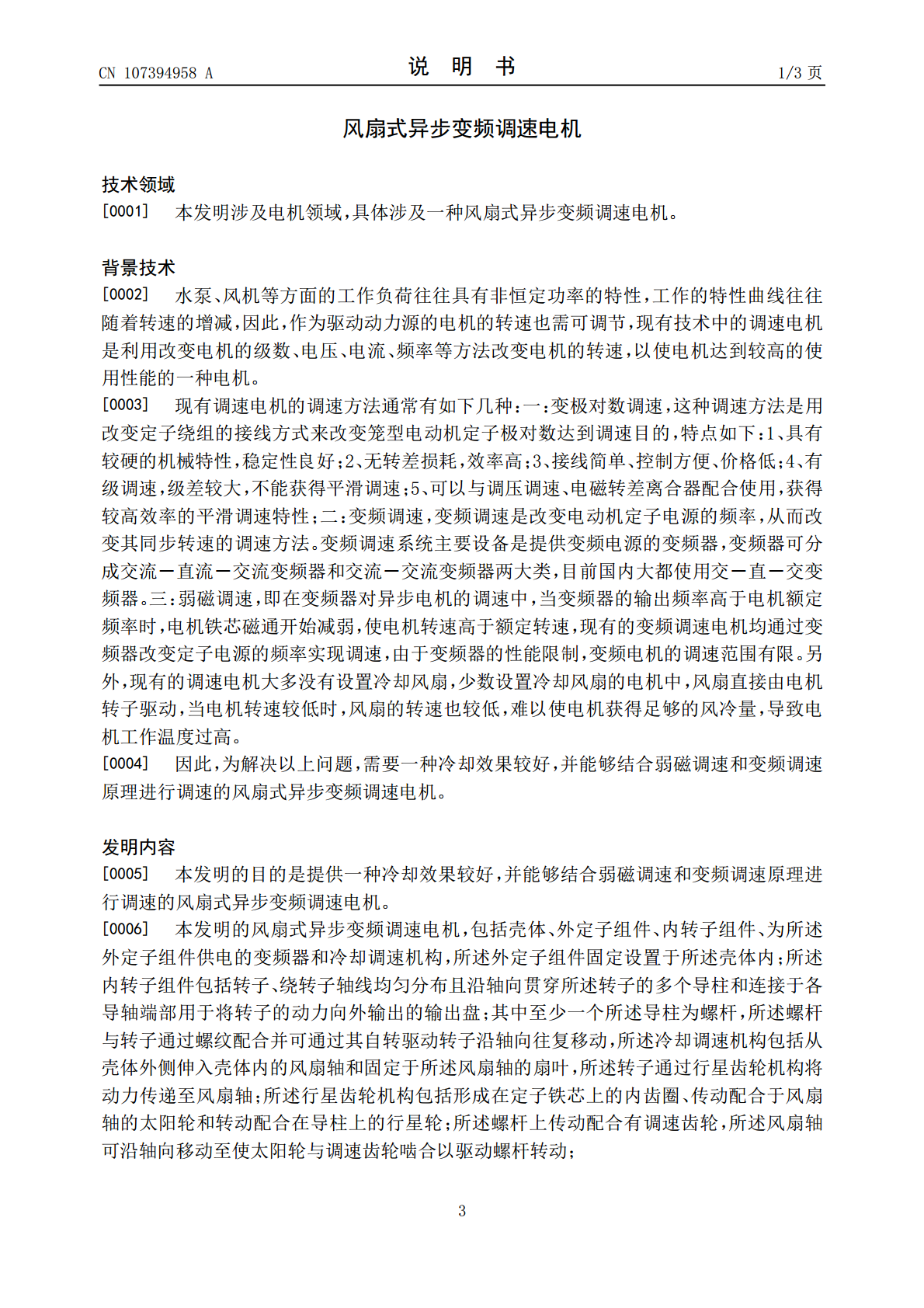

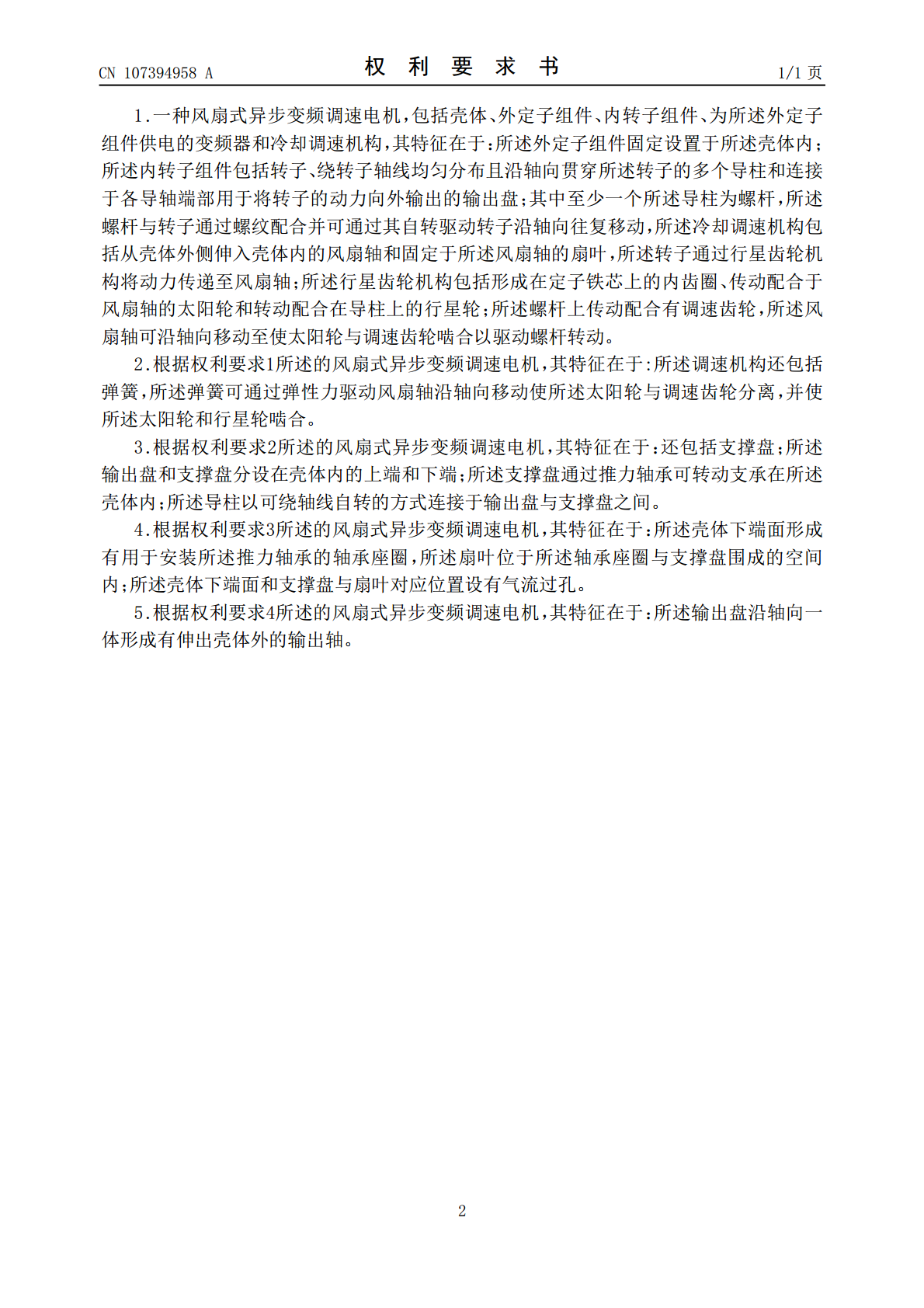

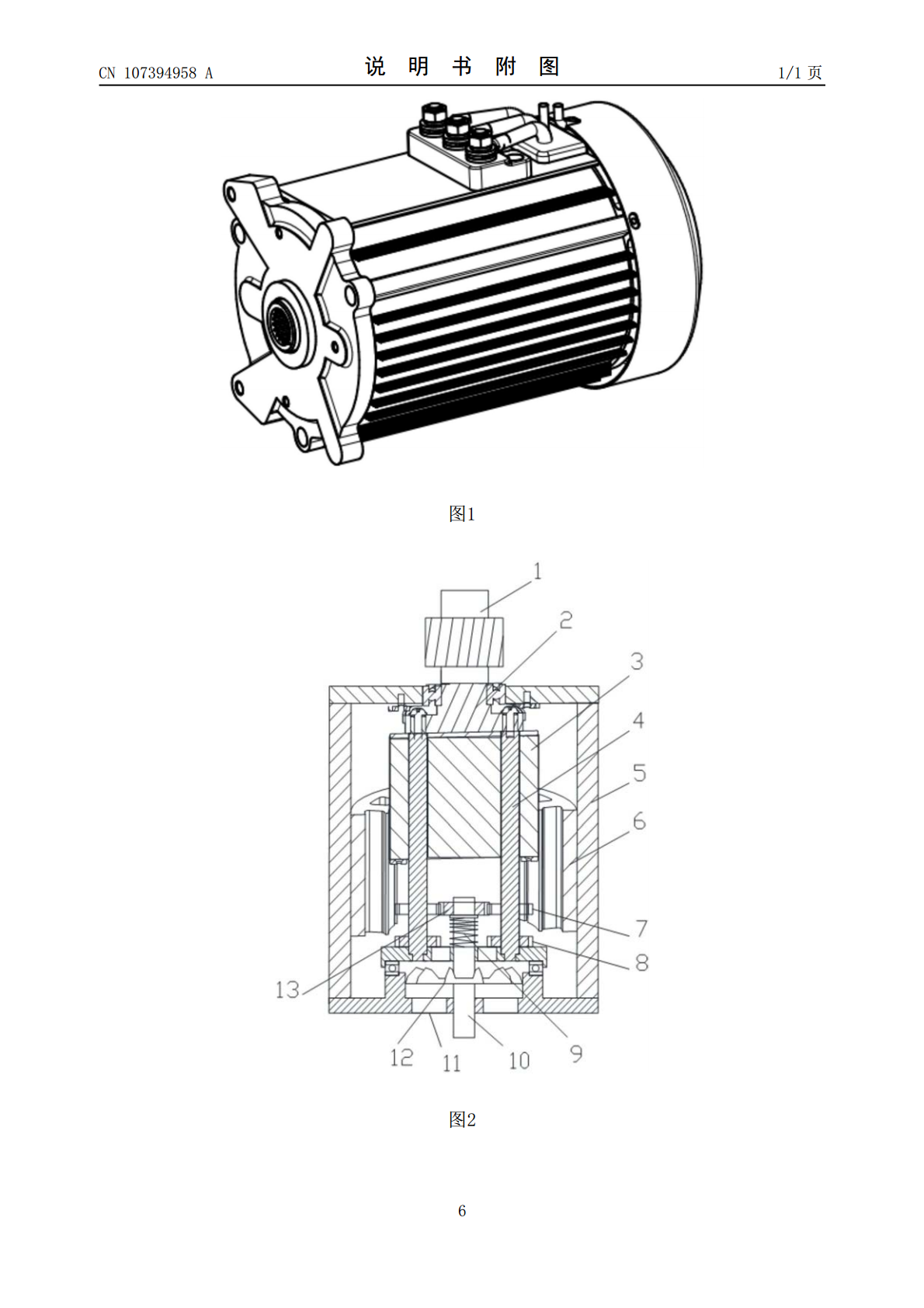

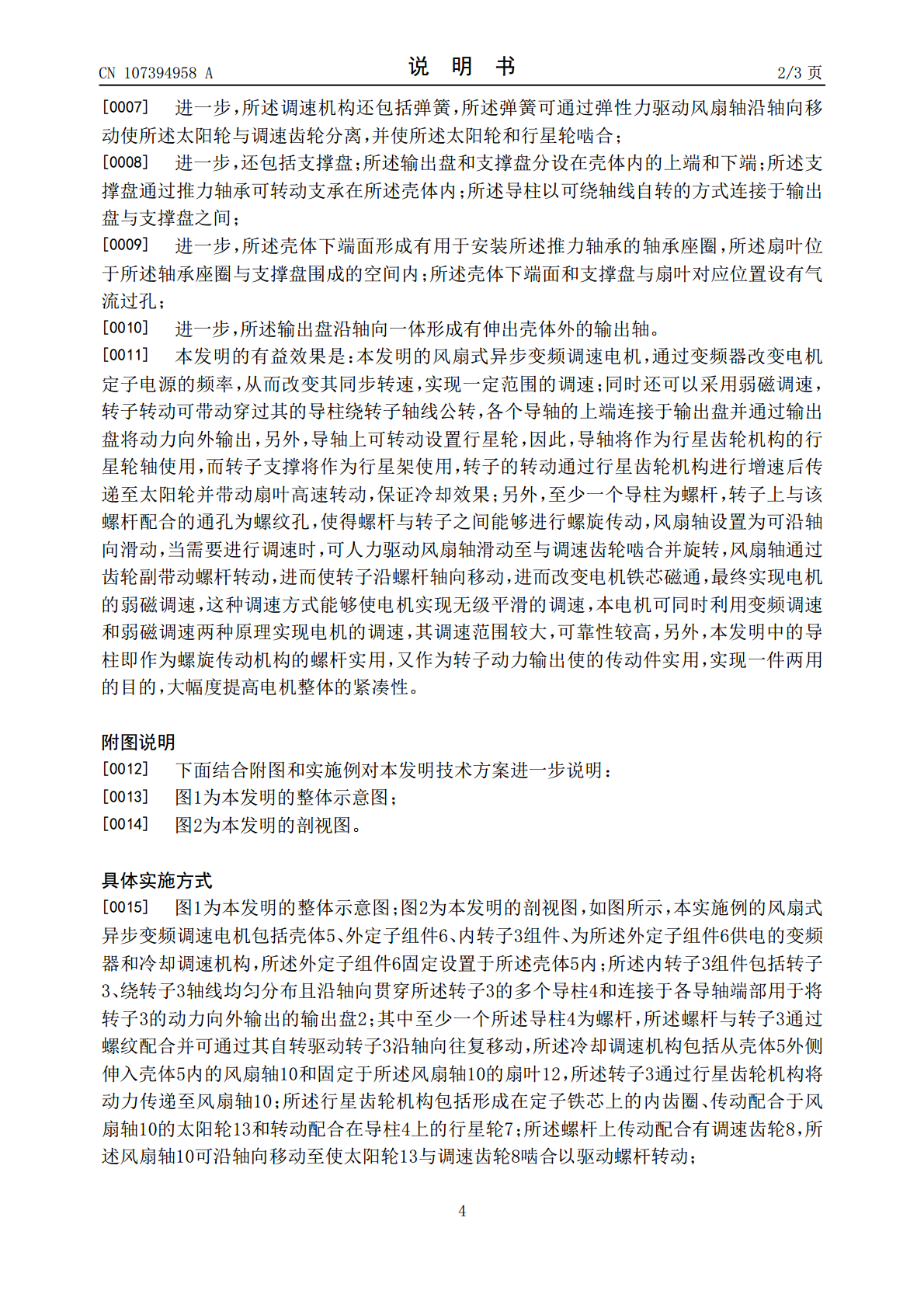

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107394958A(43)申请公布日2017.11.24(21)申请号201710588926.0H02K7/10(2006.01)(22)申请日2017.07.19H02K5/16(2006.01)H02K11/33(2016.01)(71)申请人重庆福特来动力科技有限公司地址400038重庆市沙坪坝区西部现代物流园垄安大道传化公路物流港信息交易大楼3层C327申请人曾晓春(72)发明人曾晓春(74)专利代理机构重庆百润洪知识产权代理有限公司50219代理人高姜(51)Int.Cl.H02K7/12(2006.01)H02K7/116(2006.01)H02K9/06(2006.01)权利要求书1页说明书3页附图1页(54)发明名称风扇式异步变频调速电机(57)摘要本发明公开了一种风扇式异步变频调速电机,包括壳体、外定子组件、内转子组件、为所述外定子组件供电的变频器和冷却调速机构，其特征在于：所述外定子组件固定设置于所述壳体内；所述内转子组件包括转子、绕转子轴线均匀分布且沿轴向贯穿所述转子的多个导柱和连接于各导轴端部用于将转子的动力向外输出的输出盘；其中至少一个所述导柱为螺杆，所述螺杆与转子通过螺纹配合并可通过其自转驱动转子沿轴向往复移动，所述冷却调速机构包括从壳体外侧伸入壳体内的风扇轴和固定于所述风扇轴的扇叶，所述转子通过行星齿轮机构将动力传递至风扇轴，本电机冷却效果较好，并能够利用弱磁调速原理进行调速。CN107394958ACN107394958A权利要求书1/1页1.一种风扇式异步变频调速电机，包括壳体、外定子组件、内转子组件、为所述外定子组件供电的变频器和冷却调速机构，其特征在于：所述外定子组件固定设置于所述壳体内；所述内转子组件包括转子、绕转子轴线均匀分布且沿轴向贯穿所述转子的多个导柱和连接于各导轴端部用于将转子的动力向外输出的输出盘；其中至少一个所述导柱为螺杆，所述螺杆与转子通过螺纹配合并可通过其自转驱动转子沿轴向往复移动，所述冷却调速机构包括从壳体外侧伸入壳体内的风扇轴和固定于所述风扇轴的扇叶，所述转子通过行星齿轮机构将动力传递至风扇轴；所述行星齿轮机构包括形成在定子铁芯上的内齿圈、传动配合于风扇轴的太阳轮和转动配合在导柱上的行星轮；所述螺杆上传动配合有调速齿轮，所述风扇轴可沿轴向移动至使太阳轮与调速齿轮啮合以驱动螺杆转动。2.根据权利要求1所述的风扇式异步变频调速电机，其特征在于:所述调速机构还包括弹簧，所述弹簧可通过弹性力驱动风扇轴沿轴向移动使所述太阳轮与调速齿轮分离，并使所述太阳轮和行星轮啮合。3.根据权利要求2所述的风扇式异步变频调速电机，其特征在于：还包括支撑盘；所述输出盘和支撑盘分设在壳体内的上端和下端；所述支撑盘通过推力轴承可转动支承在所述壳体内；所述导柱以可绕轴线自转的方式连接于输出盘与支撑盘之间。4.根据权利要求3所述的风扇式异步变频调速电机，其特征在于：所述壳体下端面形成有用于安装所述推力轴承的轴承座圈，所述扇叶位于所述轴承座圈与支撑盘围成的空间内；所述壳体下端面和支撑盘与扇叶对应位置设有气流过孔。5.根据权利要求4所述的风扇式异步变频调速电机，其特征在于：所述输出盘沿轴向一体形成有伸出壳体外的输出轴。2CN107394958A说明书1/3页风扇式异步变频调速电机技术领域[0001]本发明涉及电机领域，具体涉及一种风扇式异步变频调速电机。背景技术[0002]水泵、风机等方面的工作负荷往往具有非恒定功率的特性，工作的特性曲线往往随着转速的增减，因此，作为驱动动力源的电机的转速也需可调节，现有技术中的调速电机是利用改变电机的级数、电压、电流、频率等方法改变电机的转速，以使电机达到较高的使用性能的一种电机。[0003]现有调速电机的调速方法通常有如下几种：一：变极对数调速，这种调速方法是用改变定子绕组的接线方式来改变笼型电动机定子极对数达到调速目的，特点如下：1、具有较硬的机械特性，稳定性良好；2、无转差损耗，效率高；3、接线简单、控制方便、价格低；4、有级调速，级差较大，不能获得平滑调速；5、可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性；二：变频调速，变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。三：弱磁调速，即在变频器对异步电机的调速中，当变频器的输出频率高于电机额定频率时，电机铁芯磁通开始减弱，使电机转速高于额定转速，现有的变频调速电机均通过变频器改变定子电源的频率实现调速，由于变频器的性能限制，变频电机的调速范围有限。另外，现有的调
