一种在线板材覆膜机.pdf

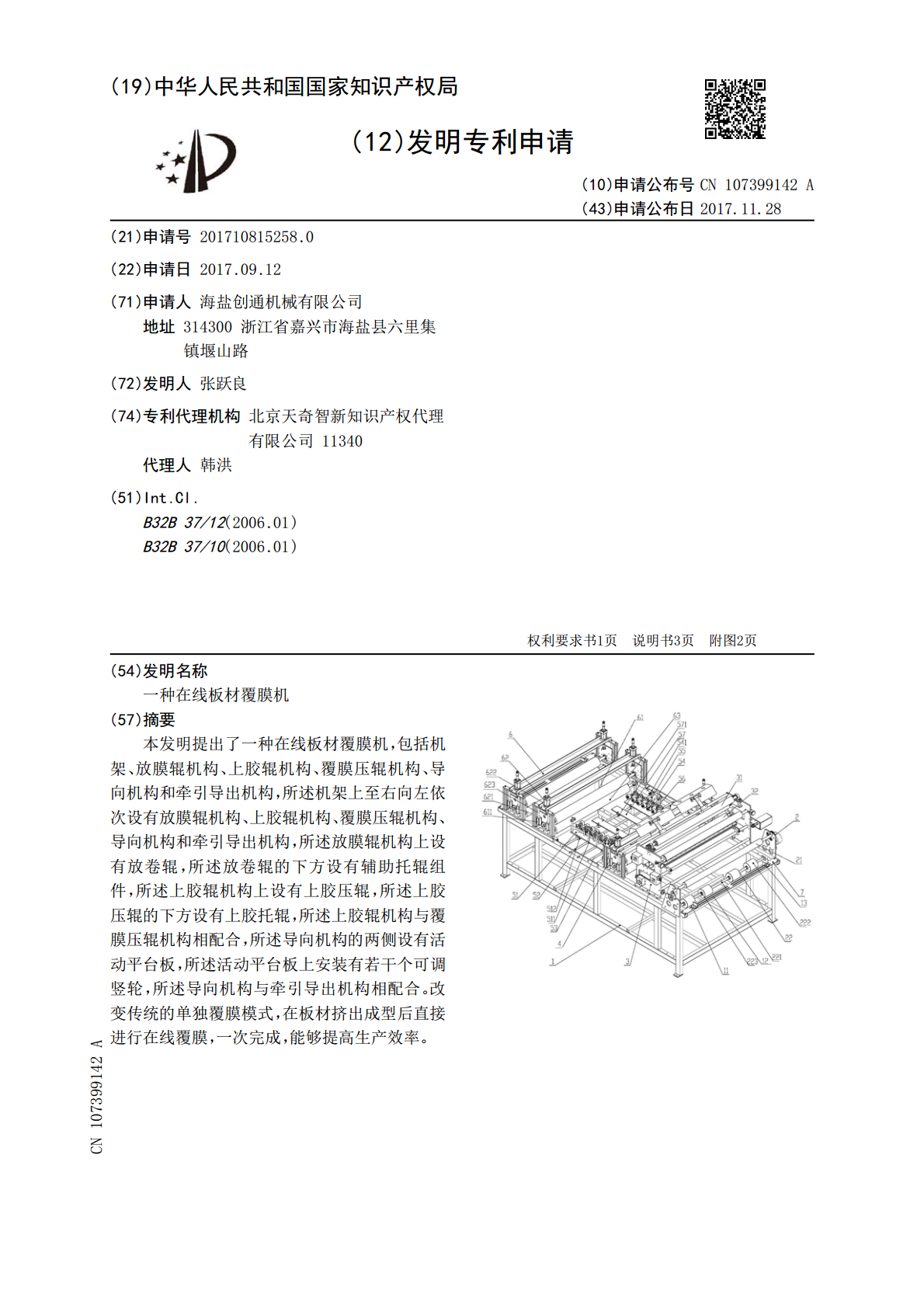

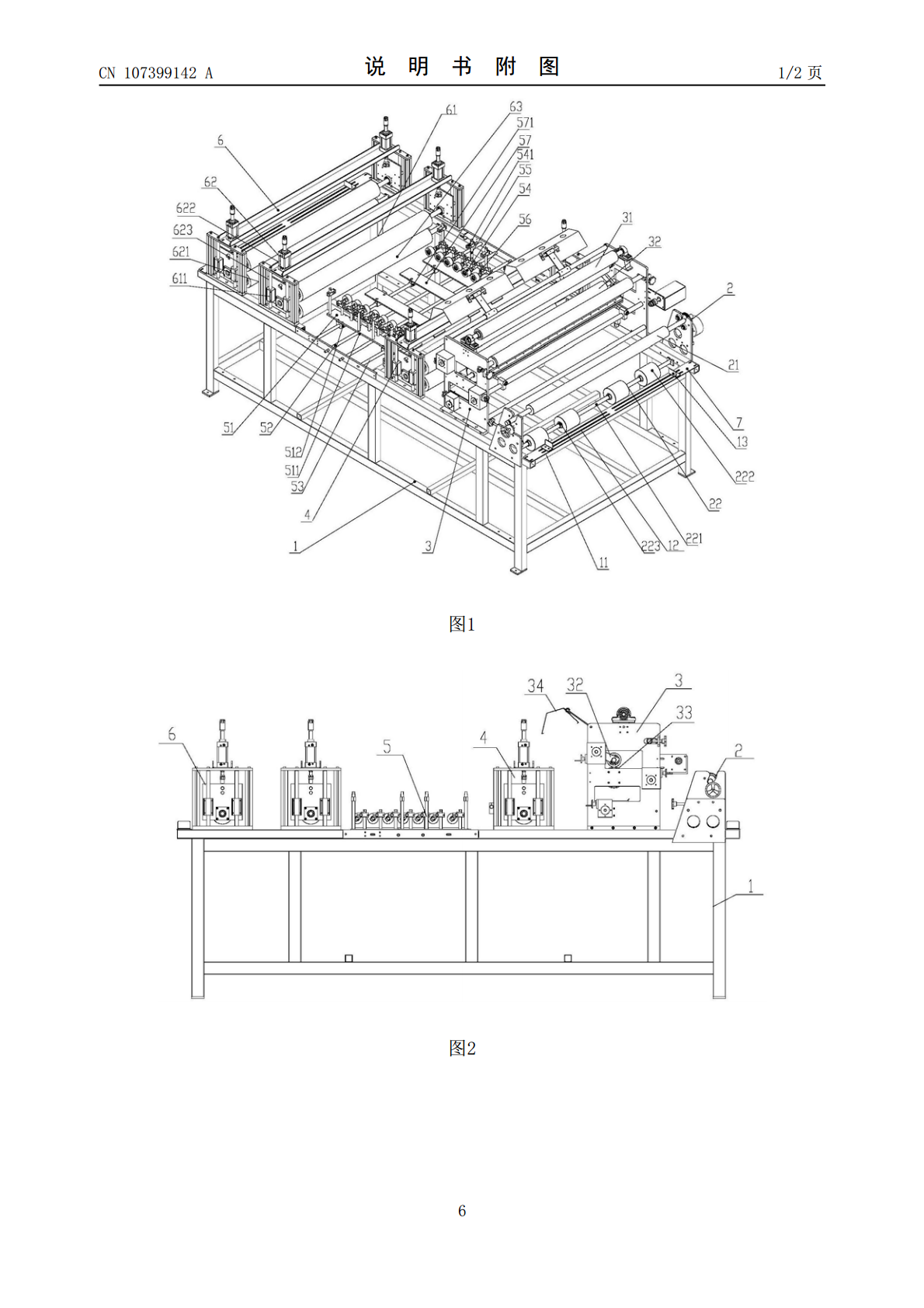

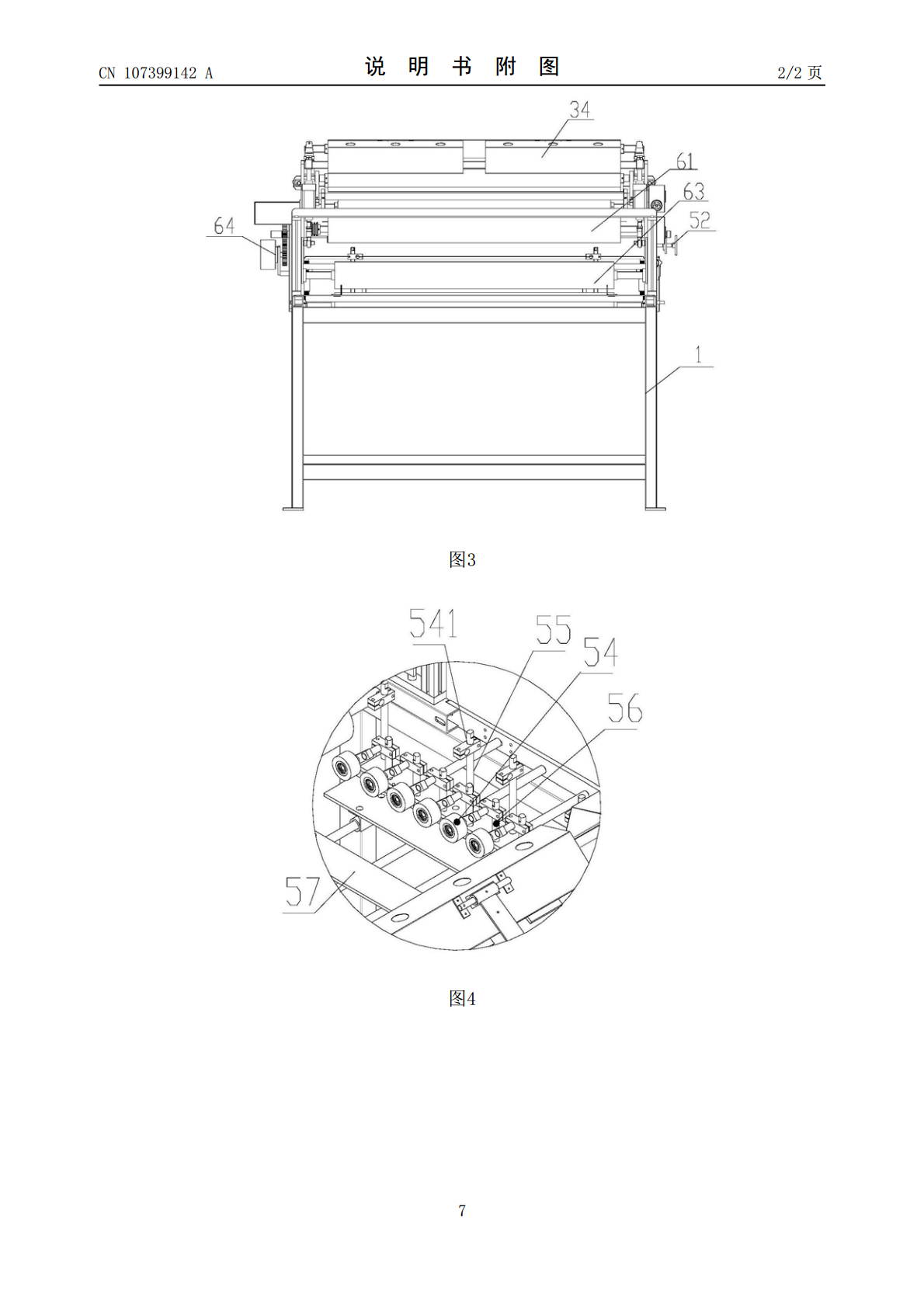

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107399142A(43)申请公布日2017.11.28(21)申请号201710815258.0(22)申请日2017.09.12(71)申请人海盐创通机械有限公司地址314300浙江省嘉兴市海盐县六里集镇堰山路(72)发明人张跃良(74)专利代理机构北京天奇智新知识产权代理有限公司11340代理人韩洪(51)Int.Cl.B32B37/12(2006.01)B32B37/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种在线板材覆膜机(57)摘要本发明提出了一种在线板材覆膜机，包括机架、放膜辊机构、上胶辊机构、覆膜压辊机构、导向机构和牵引导出机构，所述机架上至右向左依次设有放膜辊机构、上胶辊机构、覆膜压辊机构、导向机构和牵引导出机构，所述放膜辊机构上设有放卷辊，所述放卷辊的下方设有辅助托辊组件，所述上胶辊机构上设有上胶压辊，所述上胶压辊的下方设有上胶托辊，所述上胶辊机构与覆膜压辊机构相配合，所述导向机构的两侧设有活动平台板，所述活动平台板上安装有若干个可调竖轮，所述导向机构与牵引导出机构相配合。改变传统的单独覆膜模式，在板材挤出成型后直接进行在线覆膜，一次完成，能够提高生产效率。CN107399142ACN107399142A权利要求书1/1页1.一种在线板材覆膜机，其特征在于：包括机架(1)、放膜辊机构(2)、上胶辊机构(3)、覆膜压辊机构(4)、导向机构(5)和牵引导出机构(6)，所述机架(1)上至右向左依次设有放膜辊机构(2)、上胶辊机构(3)、覆膜压辊机构(4)、导向机构(5)和牵引导出机构(6)，所述放膜辊机构(2)上设有放卷辊(21)，所述放卷辊(21)的下方设有辅助托辊组件(22)，所述上胶辊机构(3)上设有上胶压辊(32)，所述上胶压辊(32)的下方设有上胶托辊(33)，所述上胶辊机构(3)与覆膜压辊机构(4)相配合，所述导向机构(5)的两侧设有活动平台板(51)，所述活动平台板(51)上安装有若干个可调竖轮(54)，所述导向机构(5)与牵引导出机构(6)相配合。2.如权利要求1所述的一种在线板材覆膜机，其特征在于：所述导向机构(5)还包括驱动丝杆机构(52)、支撑滑杆(53)、长立杆(55)、短立杆(56)和台板(57)，所述活动平台板(51)的下方设有螺杆连接块(511)和辅助滑块(512)，所述机架(1)上安装有两个支撑滑杆(53)，所述辅助滑块(512)与支撑滑杆(53)配合，所述支撑滑杆(53)的外侧设有驱动丝杆机构(52)，所述驱动丝杆机构(52)与螺杆连接块(511)相配合，所述驱动丝杆机构(52)驱动活动平台板(51)水平方向移动，所述活动平台板(51)上设有若干个长立杆(55)，所述短立杆(56)上安装有定位架，所述长立杆(55)与短立杆(56)的结构相同，所述短立杆(56)的定位架上设有可调竖轮(54)，所述活动平台板(51)之间设有两个台板(57)，所述台板(57)通过滑块安装在支撑滑杆(53)上。3.如权利要求1所述的一种在线板材覆膜机，其特征在于：所述牵引导出机构(6)包括活动辊组件(61)、调节驱动机构(62)、固定辊组件(63)和调速机构，所述活动辊组件(61)的两端安装在轴承座(611)上，所述调节驱动机构(62)包括气缸安装架(621)、驱动气缸(62)和滑杆(623)，所述气缸安装架(621)内对称设有滑杆(623)，所述驱动气缸(62)的伸缩杆与轴承座(611)相连，所述轴承座(611)的侧壁对称安装有滑块，所述滑杆(623)贯穿滑块，所述活动辊组件(61)的下方设有固定辊组件(63)，所述调速机构通过驱动链轮与固定辊组件(63)相配合。4.如权利要求1所述的一种在线板材覆膜机，其特征在于：所述牵引导出机构(6)的数目为两个，所述牵引导出机构(6)的结构与覆膜压辊机构(4)的结构相同。5.如权利要求1所述的一种在线板材覆膜机，其特征在于：所述上胶辊机构(3)上还设有若干个导膜辊(31)，所述导膜辊(31)与放膜辊机构(2)相配合，所述上胶辊机构(3)的一侧设有挡盖(34)，所述上胶压辊(32)的两侧安装在辅助轴承座上，所述辅助轴承座固定在铰接架上，所述铰接架安装在机架(1)的两侧。6.如权利要求1所述的一种在线板材覆膜机，其特征在于：所述辅助托辊组件(22)包括尼龙托辊安装轴(221)、尼龙托辊(222)和垫圈(223)，所述尼龙托辊安装轴(221)固定在机架(1)上，所述尼龙托辊安装轴(221)上安装有若干个尼龙托辊(222)，所述尼龙托辊(222)的两侧安装有垫圈(223)。7.如权利要求1所述的一种在线板材覆膜机，其特征在于：所述机架(1)的两端设有调节安装架(
