一种园林工程用的高效的土壤夯实设备.pdf

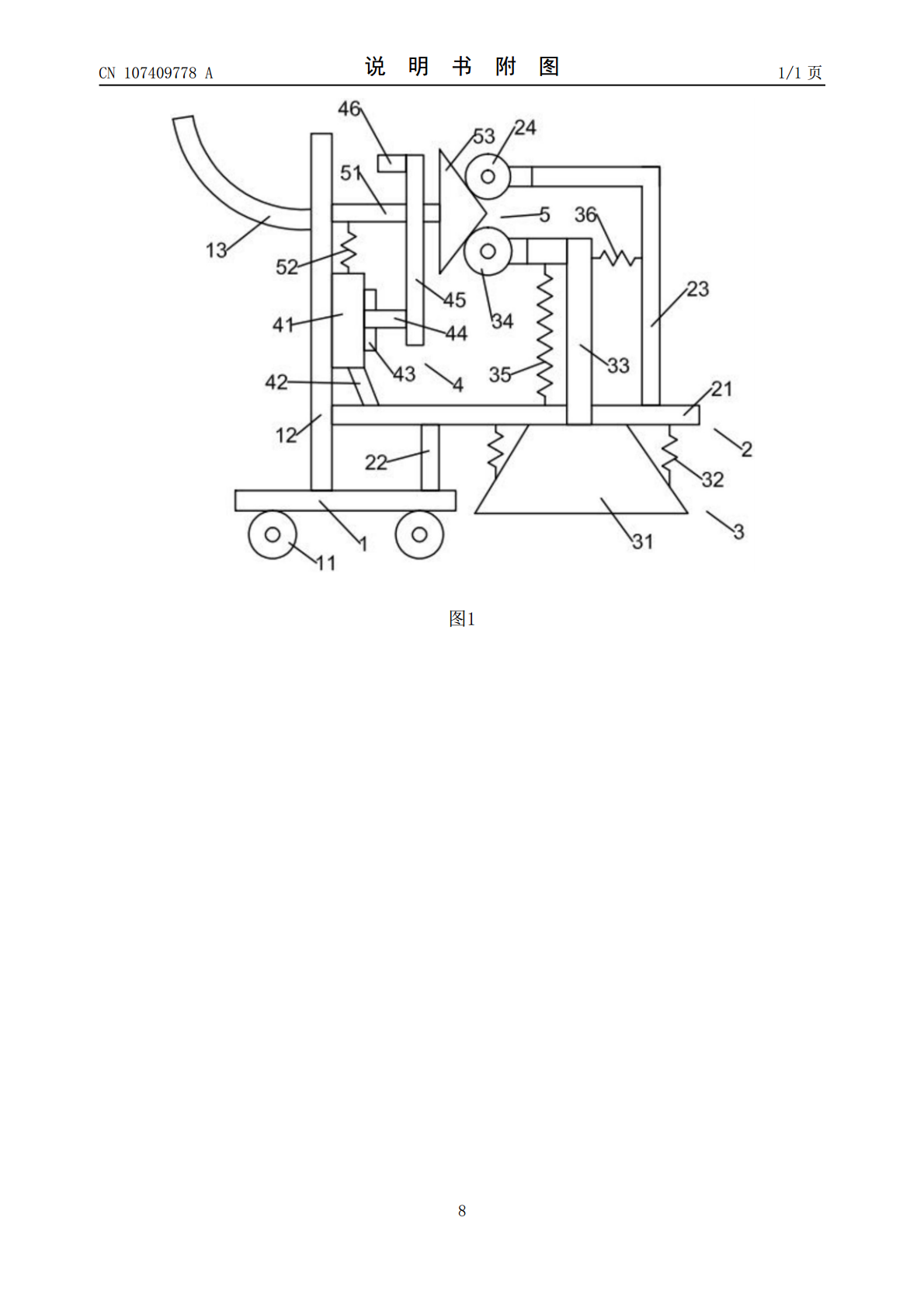

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107409778A(43)申请公布日2017.12.01(21)申请号201710510491.8(22)申请日2017.06.28(71)申请人康娟鹃地址518000广东省深圳市南山区高新南四道10号(72)发明人康娟鹃(51)Int.Cl.A01G1/12(2006.01)A01B29/00(2006.01)E02D3/068(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种园林工程用的高效的土壤夯实设备(57)摘要一种园林工程用的高效的土壤夯实设备，包括底板、位于所述底板上方的支架装置、设置于所述支架装置上的夯实装置、位于所述底板上方的电缸装置、推动装置，所述底板上设有位于其下方的若干万向轮、位于其上方的第一竖杆、位于所述第一竖杆左侧的握持杆，所述支架装置包括第一横杆、位于所述第一横杆下方的第二竖杆、位于所述第一横杆上方的第一支架、设置于所述第一支架上端的第一滚轮。本发明能够对土壤进行彻底有效的夯实作业，夯实效率高，并且体积小，占地面积小，操作简单，夯实效果好，适合推广应用。CN107409778ACN107409778A权利要求书1/2页1.一种园林工程用的高效的土壤夯实设备，包括底板、位于所述底板上方的支架装置、设置于所述支架装置上的夯实装置、位于所述底板上方的电缸装置、推动装置，其特征在于：所述底板上设有位于其下方的若干万向轮、位于其上方的第一竖杆、位于所述第一竖杆左侧的握持杆，所述支架装置包括第一横杆、位于所述第一横杆下方的第二竖杆、位于所述第一横杆上方的第一支架、设置于所述第一支架上端的第一滚轮，所述夯实装置包括夯实块、位于所述夯实块左右两侧的第一弹簧、位于所述夯实块上方的第三竖杆、位于所述第三竖杆左侧的第二横杆、设置于所述第二横杆左端的第二滚轮、位于所述第二横杆下方的第二弹簧、位于所述第三竖杆右侧的第三弹簧，所述电缸装置包括电缸、位于所述电缸下方的固定杆、位于所述电缸右侧的定位杆、第一推动杆、位于所述第一推动杆右侧的推板、设置于所述推板上端的限定块，所述推动装置包括第二推动杆、位于所述第二推动杆下方的第四弹簧、位于所述第二推动杆右侧的推动块。2.如权利要求1所述的园林工程用的高效的土壤夯实设备，其特征在于：所述第一竖杆的下端与所述底板固定连接，所述握持杆呈弯曲状，所述握持杆的下端与所述第一竖杆固定连接。3.如权利要求2所述的园林工程用的高效的土壤夯实设备，其特征在于：所述第一横杆的左端与所述第一竖杆固定连接，所述第二竖杆的下端与所述底板固定连接，所述第二竖杆的上端与所述第一横杆固定连接，所述第一支架的下端与所述第一横杆固定连接，所述第一支架的上端呈水平状且设有第一凹槽，所述第一滚轮呈圆柱体，所述第一滚轮收容于所述第一凹槽内且与所述第一支架枢轴连接。4.如权利要求3所述的园林工程用的高效的土壤夯实设备，其特征在于：所述夯实块的纵截面呈等腰梯形，所述夯实块的上表面顶靠在所述第一横杆的下表面上，所述第一弹簧设有两个，所述第一弹簧的下端与所述夯实块固定连接，所述第一弹簧的上端与所述第一横杆固定连接，所述第三竖杆的下端与所述夯实块固定连接，所述第三竖杆贯穿所述第一横杆的上下表面且与其滑动接触。5.如权利要求4所述的园林工程用的高效的土壤夯实设备，其特征在于：所述第二横杆的右端与所述第三竖杆固定连接，所述第二横杆的左端设有第二凹槽，所述第二滚轮呈圆柱体，所述第二滚轮收容于所述第二凹槽内且与所述第二横杆枢轴连接，所述第二滚轮位于所述第一滚轮的下方，所述第二弹簧的下端与所述第一横杆固定连接，所述第二弹簧的上端与所述第二横杆固定连接，所述第三弹簧的右端与所述第一支架固定连接，所述第三弹簧的左端与所述第三竖杆固定连接。6.如权利要求5所述的园林工程用的高效的土壤夯实设备，其特征在于：所述电缸与所述第一竖杆固定连接，所述固定杆呈倾斜状，所述固定杆的下端与所述第一横杆固定连接，所述固定杆的上端与所述电缸固定连接。7.如权利要求6所述的园林工程用的高效的土壤夯实设备，其特征在于：所述定位杆的左表面与所述电缸的右表面固定连接，所述第一推动杆的左端与所述电缸连接，所述第一推动杆的右端与所述推板的左表面固定连接，所述第一推动杆贯穿所述定位杆的左右表面且与其滑动接触，所述限定块的右端与所述推板的左表面固定连接。8.如权利要求7所述的园林工程用的高效的土壤夯实设备，其特征在于：所述推板贯穿所述第二推动杆的上下表面且与其滑动接触，所述第四弹簧的下端与所述电缸固定连接，2CN107409778A权利要求书2/2页所述第四弹簧的上端与所述第二推动杆固定连接。9.如权利要求8所述的园林工程用的高效的土壤夯实设备，其特征在于：所述推动块的纵截面呈等腰三角形
