一种防卡纸印刷机.pdf

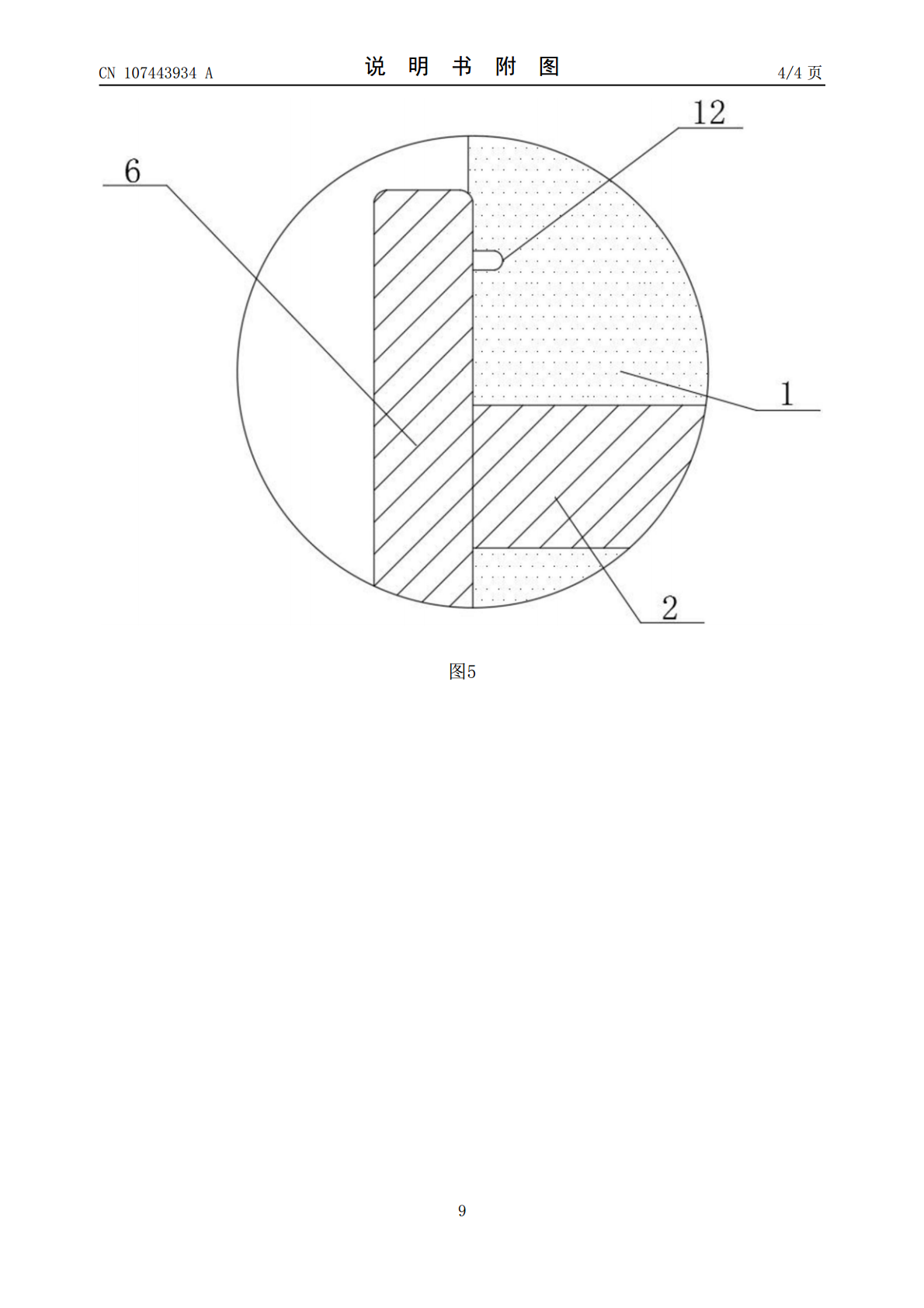

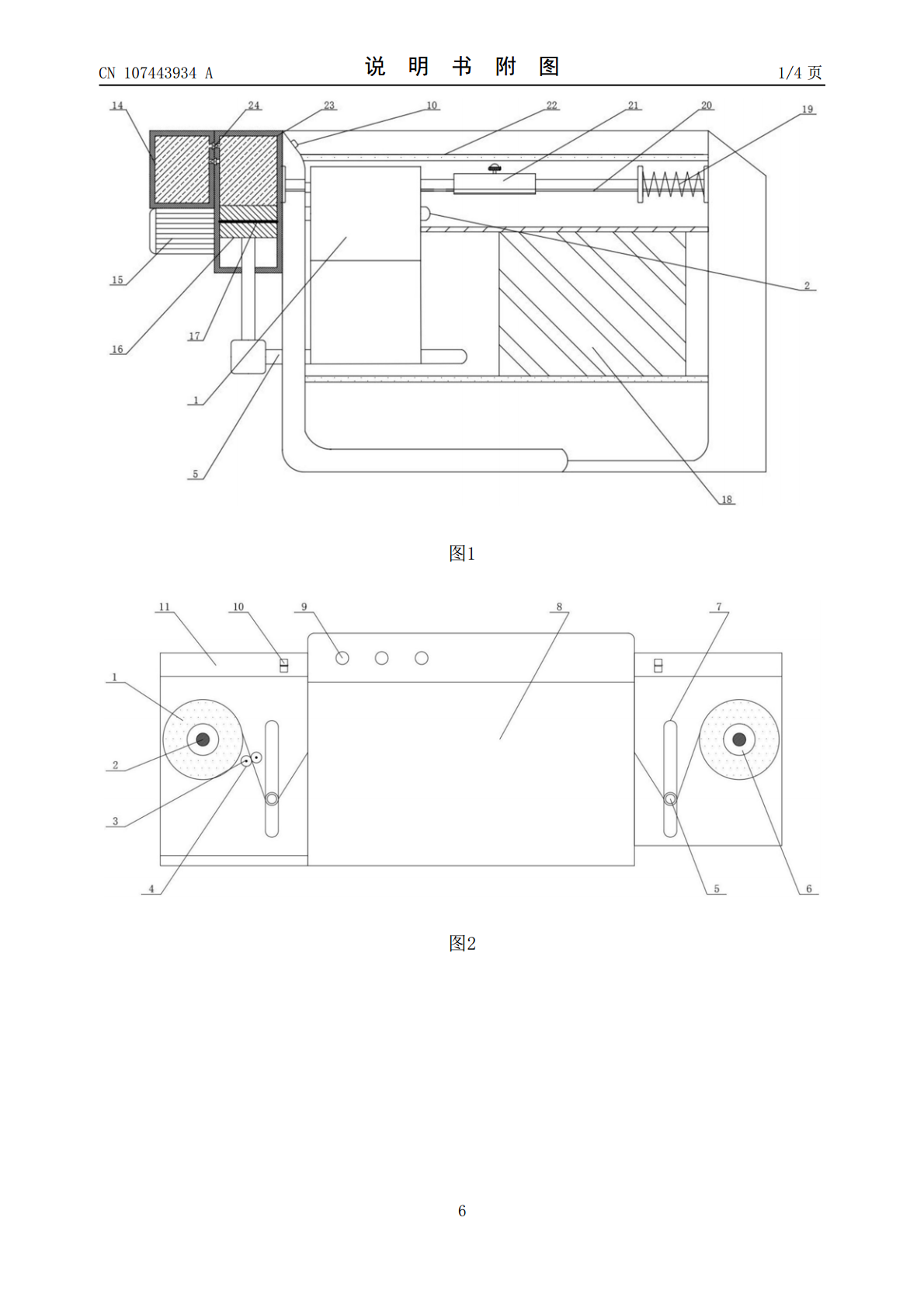

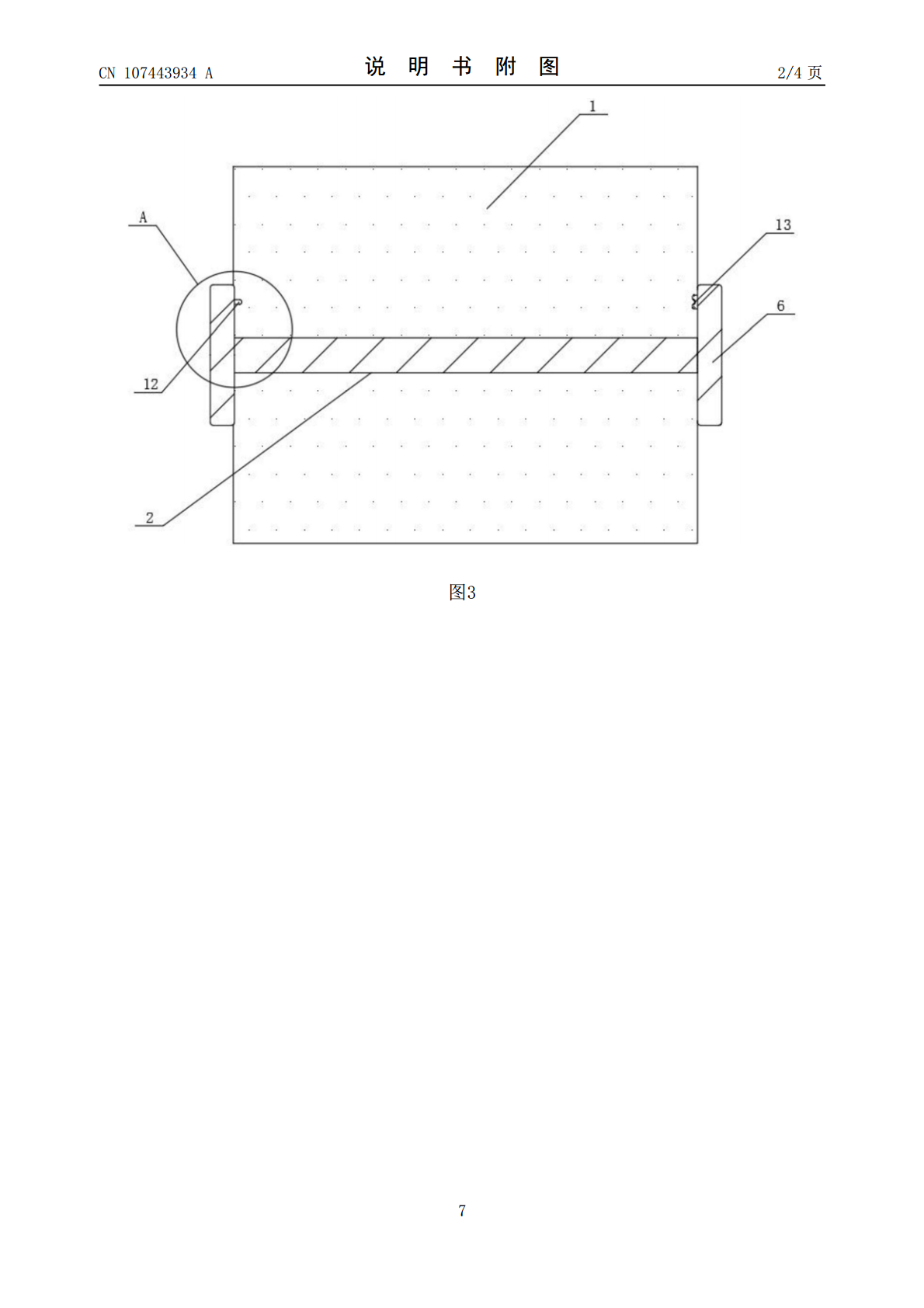

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107443934A(43)申请公布日2017.12.08(21)申请号201710483386.X(22)申请日2017.06.23(71)申请人安徽新华印刷股份有限公司地址230000安徽省合肥市庐阳区砀山路10号(72)发明人束学勇(51)Int.Cl.B41J29/12(2006.01)B41J2/01(2006.01)B65H23/26(2006.01)B65H23/34(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种防卡纸印刷机(57)摘要本发明公开了一种防卡纸印刷机，包括印刷纸卷、第一旋转轴、第二旋转轴、橡胶压轮、张紧轴、挡板、滑槽、壳体、按键、液压泵开关、控制面板、红外发射装置、红外接收装置、液压油箱、液压、活塞杆、O型橡胶圈、固定块、弹簧、滑轨、喷头、隔音棉、活塞缸和单向阀；本发明结构简单，设计新颖，结构紧凑，易于实现，具有较好的隔音效果，在使用过程中给使用者一个安静的工作环境；同时在喷头移动的滑轨两侧设有减震弹簧，避免了喷头在来回打印过程中对壳体的冲击，增加了本装置的使用寿命；其次设有橡胶压轮和张紧装置，可以在打印之前把纸压平，防止塞纸，造成不必要的浪费；具有较大的经济效益和广泛的市场前景，值得推广使用。CN107443934ACN107443934A权利要求书1/1页1.一种防卡纸印刷机，包括壳体(8)，其特征在于：所述壳体(8)顶端设有若干按键(9)，且壳体(8)一侧设有第一旋转轴(2)和第二旋转轴(3)；所述第一旋转轴(2)的两端焊接挡板(6)，且一侧挡板(6)上设有红外发射装置(12)，另一侧设有红外接收装置(13)；所述第二旋转轴(3)上套接橡胶压轮(4)；所述壳体(8)一侧开有滑槽(7)，且第一旋转轴(2)上卷有印刷纸卷(1)；所述壳体(8)一侧焊接活塞缸(23)，且活塞缸(23)一侧焊接液压油箱(14)和液压泵(15)；所述液压油箱(14)和活塞缸(23)之间通过管道连接，且管道上设有单向阀(24)；所述活塞缸(23)内部移动连接活塞杆(16)，且活塞杆(16)末端套接O型橡胶圈(17)；所述活塞杆(16)的末端设有张紧轴(5)，且壳体(8)顶部设有控制面板(11)；所述控制面板(11)上设有液压泵开关(10)，且壳体(8)内部从上到下依次设有隔音棉(22)、滑轨(20)和固定块(18)；所述滑轨(20)两端套接弹簧(19)，且滑轨(20)上移动连接喷头(21)。2.根据权利要求1所述的一种防卡纸印刷机，其特征在于：所述张紧轴(5)和活塞杆(16)之间的角度为90度，且张紧轴(5)和滑槽(7)的连接关系为滑动连接。3.根据权利要求1所述的一种防卡纸印刷机，其特征在于：所述隔音棉(22)的个数为两个，且对称布置在壳体(8)的顶端和底端。4.根据权利要求1所述的一种防卡纸印刷机，其特征在于：所述活塞杆(16)的最大行程等于滑槽(7)的长度，且滑槽(7)的宽度大于等于张紧轴(5)直径。5.根据权利要求1所述的一种防卡纸印刷机，其特征在于：所述橡胶压轮(4)分布在纸张的两侧，两个第二旋转轴(3)之间的距离等于橡胶压轮(4)的直径。2CN107443934A说明书1/3页一种防卡纸印刷机技术领域[0001]本发明涉及一种烘干装置，具体为一种防卡纸印刷机，属于印刷机械技术领域。背景技术[0002]我国人口大国，随着经济和科技的发展，越来越注意到教育事业的投入，在互联网发达的今天，有许多资料需要从互联网上下载出来，然后进行打印，正因为互联网的发展，导致了印刷行业的发展，因此，对印刷机械的需求也在日益增长。[0003]但是传统的印刷机在使用过程中非常容易塞纸，造成工作效率低下和不必要的浪费；且在印刷机的使用过程中，由于喷头在来回往复的运动，造成了很大噪音和来回的冲击，减少了印刷机器的寿命，减震性能不理想；使用过程中纸张使用完全后没有及时更换纸张，造成不必要的浪费；因此，针对上述问题提出一种防卡纸印刷机。发明内容[0004]本发明的目的就在于为了解决上述问题而提供一种防卡纸印刷机。[0005]本发明通过以下技术方案来实现上述目的，一种防卡纸印刷机，包括壳体，所述壳体顶端设有若干按键，且壳体一侧设有第一旋转轴和第二旋转轴；所述第一旋转轴的两端焊接挡板，且一侧挡板上设有红外发射装置，另一侧设有红外接收装置；所述第二旋转轴上套接橡胶压轮；所述壳体一侧开有滑槽，且第一旋转轴上卷有印刷纸卷；所述壳体一侧焊接活塞缸，且活塞缸一侧焊接液压油箱和液压泵；所述液压油箱和活塞缸之间通过管道连接，且管道上设有单向阀；所述活塞缸内部移动连接活塞杆，且活塞杆末端套接O型橡胶圈；所述活塞杆的末端设有张紧轴，且壳体顶部设有控制面板；所述控制面
