一种出料链式运输装置.pdf

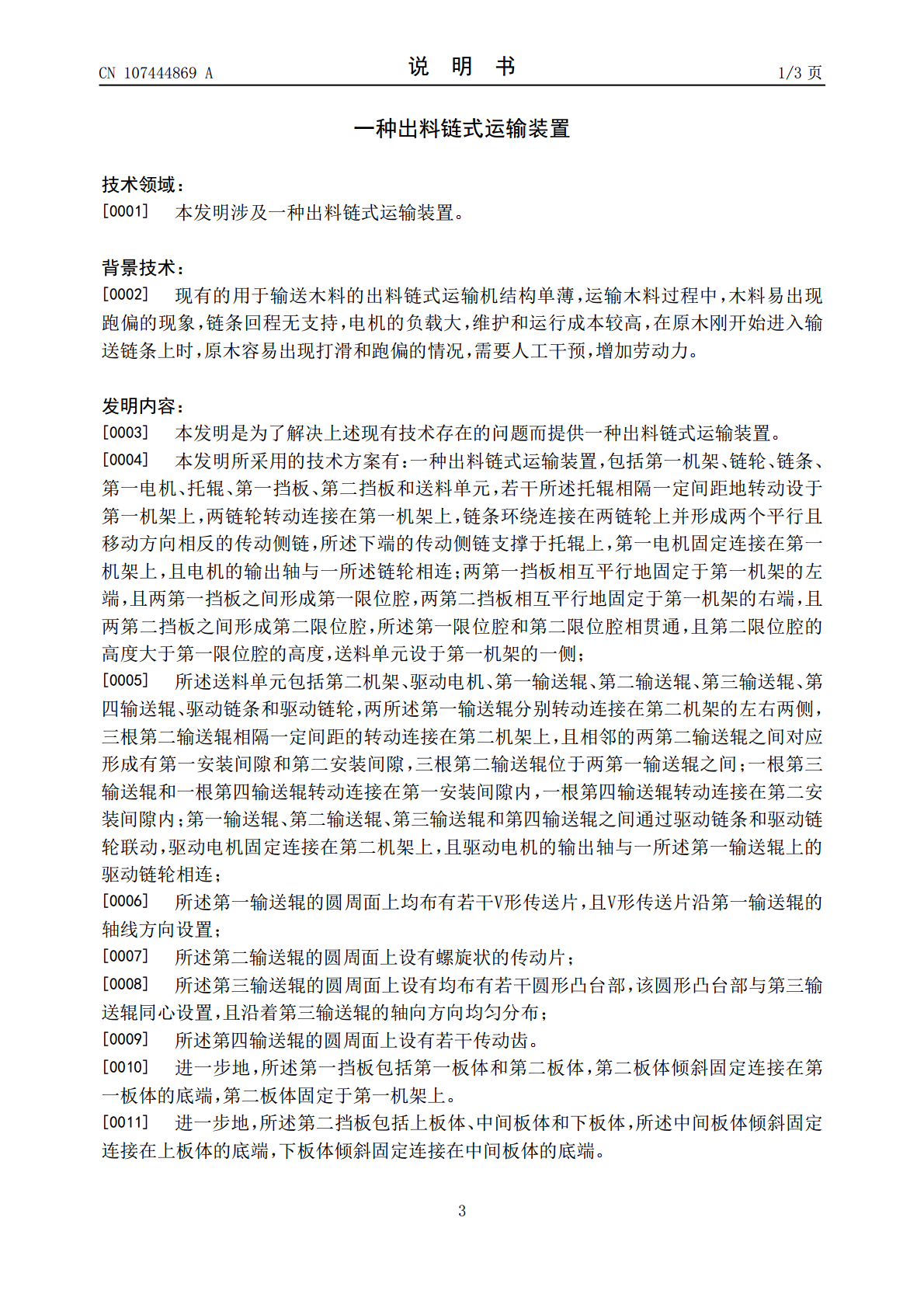

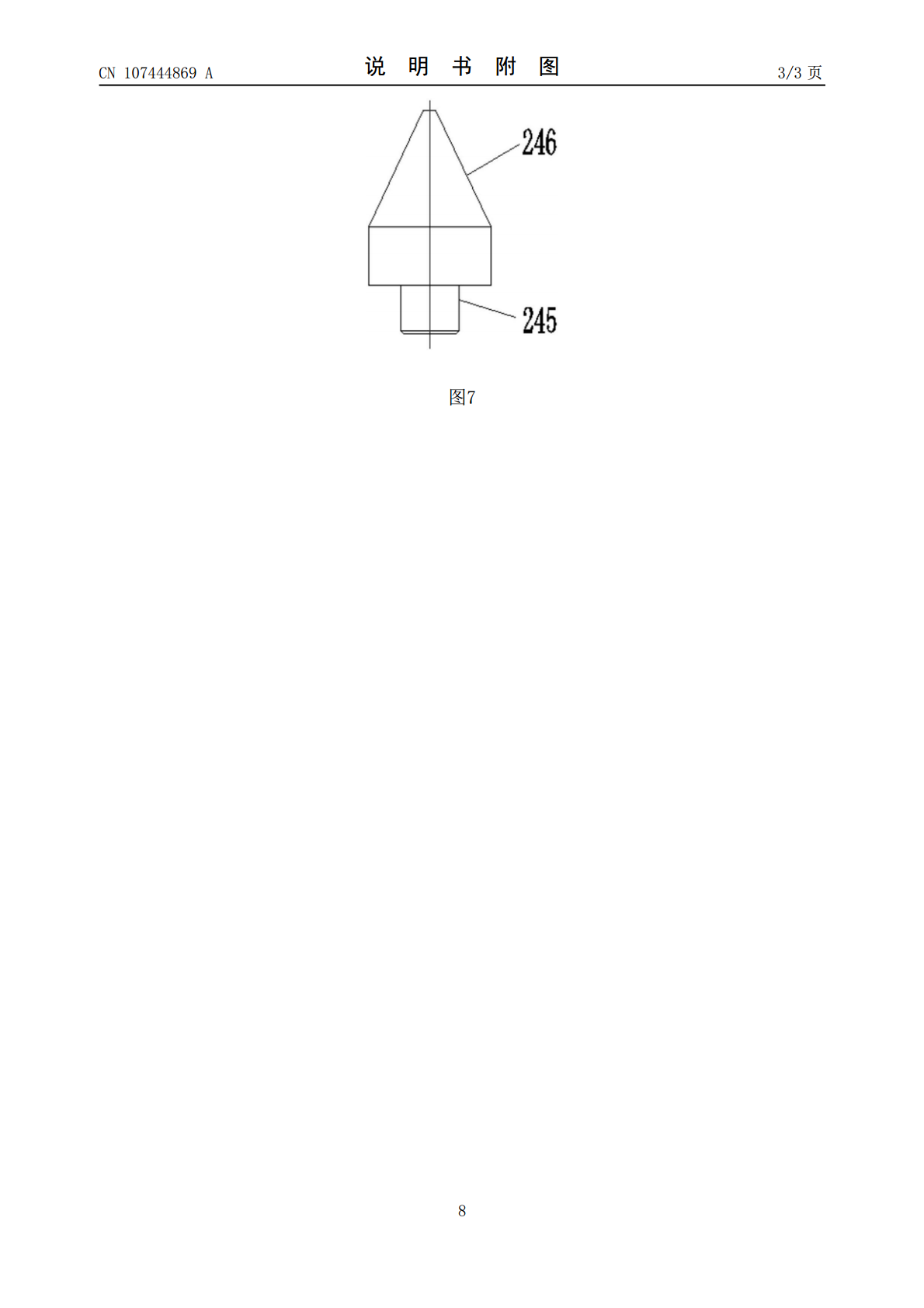

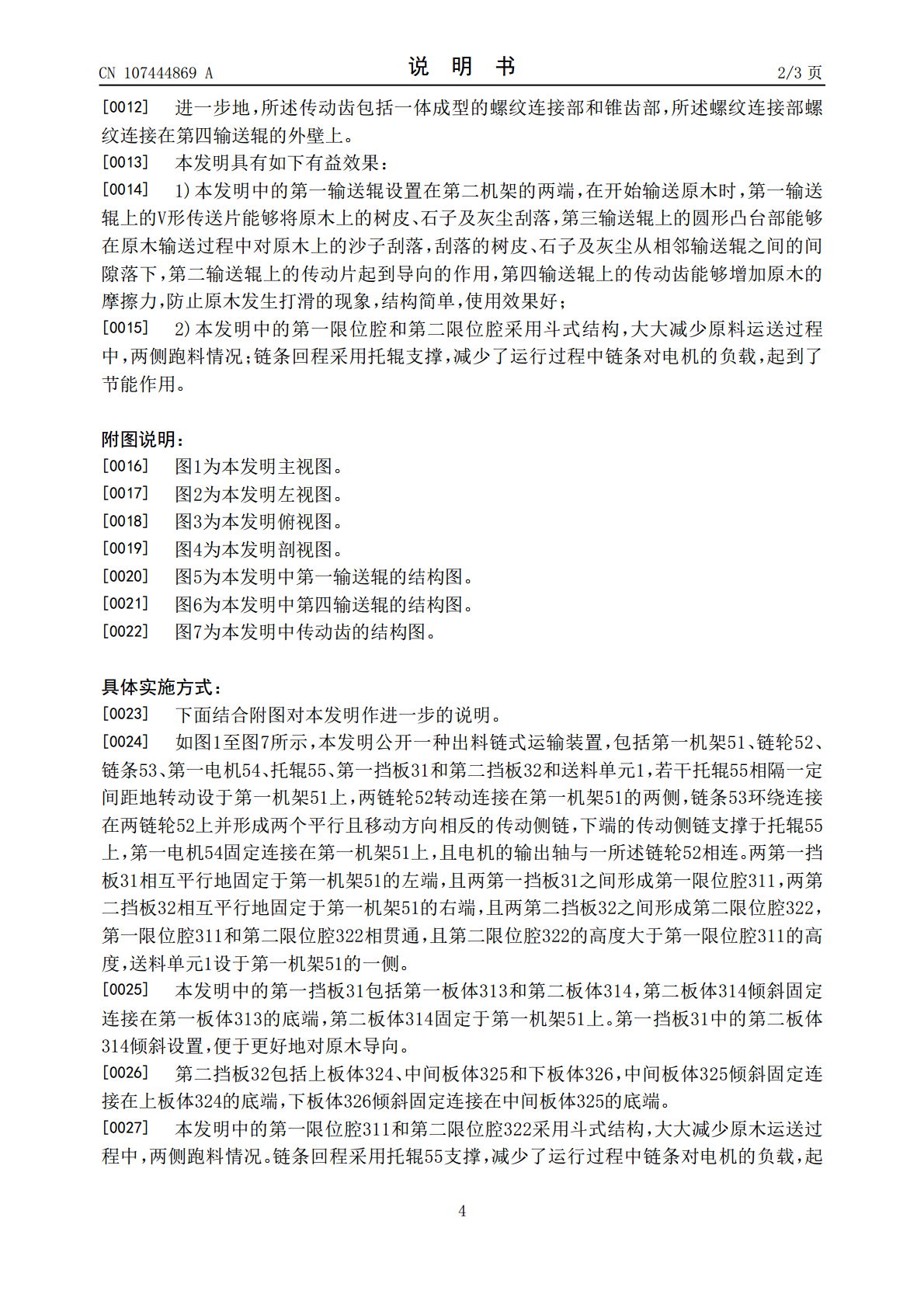

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107444869A(43)申请公布日2017.12.08(21)申请号201710829047.2(22)申请日2017.09.14(71)申请人南京卓迈机械有限公司地址211200江苏省南京市溧水区永阳镇水保东路6号(72)发明人王涛(51)Int.Cl.B65G39/02(2006.01)B65G13/06(2006.01)B65G23/24(2006.01)B65G21/20(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种出料链式运输装置(57)摘要本发明公开了一种出料链式运输装置，若干所述托辊相隔一定间距地转动设于第一机架上，两链轮转动连接在第一机架上，链条环绕连接在两链轮上并形成两个平行且移动方向相反的传动侧链，所述下端的传动侧链支撑于托辊上，第一电机固定连接在第一机架上，且电机的输出轴与一所述链轮相连；两第一挡板相互平行地固定于第一机架的左端，且两第一挡板之间形成第一限位腔，两第二挡板相互平行地固定于第一机架的右端，且两第二挡板之间形成第二限位腔，所述第一限位腔和第二限位腔相贯通，且第二限位腔的高度大于第一限位腔的高度，送料单元设于第一机架的一侧。本发明结构简单，使用效果好。CN107444869ACN107444869A权利要求书1/1页1.一种出料链式运输装置，其特征在于：包括第一机架(51)、链轮(52)、链条(53)、第一电机(54)、托辊(55)、第一挡板(31)、第二挡板(32)和送料单元(1)，若干所述托辊(55)相隔一定间距地转动设于第一机架(51)上，两链轮(52)转动连接在第一机架(51)上，链条(53)环绕连接在两链轮(52)上并形成两个平行且移动方向相反的传动侧链，所述下端的传动侧链支撑于托辊(55)上，第一电机(54)固定连接在第一机架(51)上，且电机的输出轴与一所述链轮(52)相连；两第一挡板(31)相互平行地固定于第一机架(51)的左端，且两第一挡板(31)之间形成第一限位腔(311)，两第二挡板(32)相互平行地固定于第一机架(51)的右端，且两第二挡板(32)之间形成第二限位腔(322)，所述第一限位腔(311)和第二限位腔(322)相贯通，且第二限位腔(322)的高度大于第一限位腔(311)的高度，送料单元(1)设于第一机架(51)的一侧；所述送料单元(1)包括第二机架(11)、驱动电机(12)、第一输送辊(21)、第二输送辊(22)、第三输送辊(23)、第四输送辊(24)、驱动链条和驱动链轮，两所述第一输送辊(21)分别转动连接在第二机架(11)的左右两侧，三根第二输送辊(22)相隔一定间距的转动连接在第二机架(11)上，且相邻的两第二输送辊(22)之间对应形成有第一安装间隙(210)和第二安装间隙(220)，三根第二输送辊(22)位于两第一输送辊(21)之间；一根第三输送辊(23)和一根第四输送辊(24)转动连接在第一安装间隙(210)内，一根第四输送辊(24)转动连接在第二安装间隙(220)内；第一输送辊(21)、第二输送辊(22)、第三输送辊(23)和第四输送辊(24)之间通过驱动链条和驱动链轮联动，驱动电机(12)固定连接在第二机架(11)上，且驱动电机(12)的输出轴与一所述第一输送辊(21)上的驱动链轮相连；所述第一输送辊(21)的圆周面上均布有若干V形传送片(211)，且V形传送片(211)沿第一输送辊(21)的轴线方向设置；所述第二输送辊(22)的圆周面上设有螺旋状的传动片(222)；所述第三输送辊(23)的圆周面上设有均布有若干圆形凸台部(233)，该圆形凸台部(233)与第三输送辊(23)同心设置，且沿着第三输送辊(23)的轴向方向均匀分布；所述第四输送辊(24)的圆周面上设有若干传动齿(244)。2.如权利要求1所述的出料链式运输装置，其特征在于：所述第一挡板(31)包括第一板体(313)和第二板体(314)，第二板体(314)倾斜固定连接在第一板体(313)的底端，第二板体(314)固定于第一机架(51)上。3.如权利要求1所述的出料链式运输装置，其特征在于：所述第二挡板(32)包括上板体(324)、中间板体(325)和下板体(326)，所述中间板体(325)倾斜固定连接在上板体(324)的底端，下板体(326)倾斜固定连接在中间板体(325)的底端。4.如权利要求1所述的出料链式运输装置，其特征在于：所述传动齿(244)包括一体成型的螺纹连接部(245)和锥齿部(246)，所述螺纹连接部(245)螺纹连接在第四输送辊(24)的外壁上。2CN107444869A说明书1/3页一种出料链式运输装置技术领域：[0001]本发明涉及一种出料链式运输装置。背景
