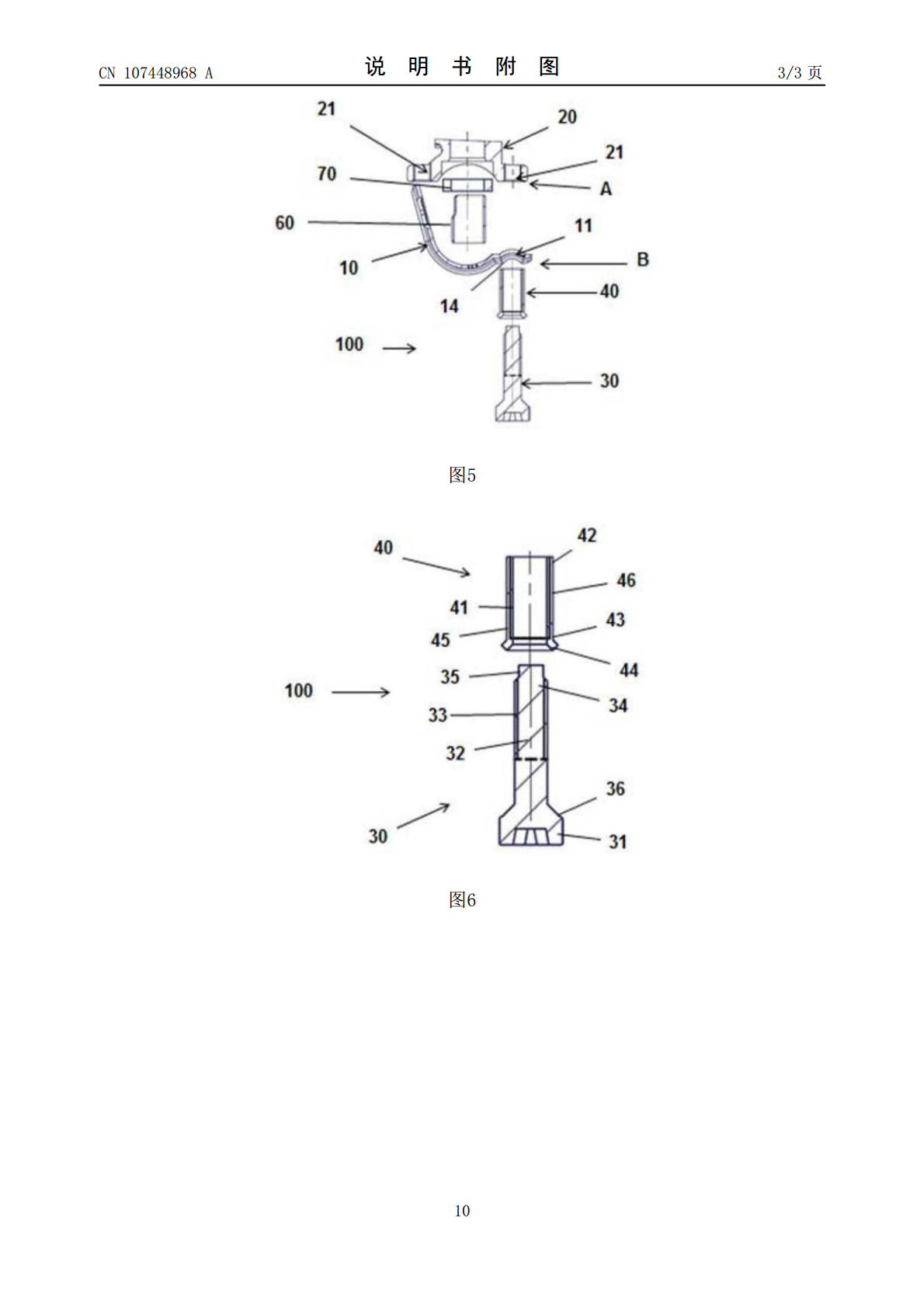

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107448968A(43)申请公布日2017.12.08(21)申请号201710261975.3(22)申请日2017.04.20(30)优先权数据P2016305402016.04.27ES(71)申请人科佩西西班牙集团有限公司地址西班牙阿拉瓦省申请人考普瑞西元器件（珠海）有限公司(72)发明人A·贝洛莫(74)专利代理机构北京三友知识产权代理有限公司11127代理人王小东(51)Int.Cl.F23K5/00(2006.01)F24C3/12(2006.01)权利要求书2页说明书4页附图3页(54)发明名称气体分配系统和具有所述气体分配系统的烹饪器具(57)摘要本发明涉及气体分配系统和具有所述气体分配系统的烹饪器具。配气组件包括：配气导管(50)；至少一个气体调节阀(20)，它们安装在配气导管(50)上；支撑件(10)，其支撑在配气导管(50)上；以及附接装置(100)，其用于附接每个气体调节阀(20)与支撑件(10)并且包括至少一个螺钉(30)，气体调节阀(20)和支撑件(10)包括通孔(11)以及相应的螺纹孔(21)，螺钉(30)穿过通孔(11)，螺钉(30)的端部(34)旋入螺纹孔(21)。附接装置(100)包括具有内螺纹部(41)的套筒(40)，所述螺钉(30)旋入内螺纹部(41)，套筒(40)包括支撑在通孔(11)的轮廓上的止挡装置。CN107448968ACN107448968A权利要求书1/2页1.一种适合于安装在燃气烹饪器具中的配气组件，所述配气组件包括：配气导管(50)，所述配气导管适合于连接至气体连接件；至少一个气体调节阀(20)，所述气体调节阀安装在所述配气导管(50)上；支撑件(10)，所述支撑件与所述气体调节阀(20)关联，并且所述支撑件被支撑在所述配气导管(50)上；以及附接装置(100)，所述附接装置用于将每个气体调节阀(20)的附接区域(A)附接至相应的支撑件(10)的附接区域(B)，所述附接装置(100)包括至少一个螺钉(30)，所述附接区域(A，B)中的一个附接区域包括供所述螺钉(30)穿过的通孔(11)，所述附接区域(A，B)中的另一附接区域包括螺纹孔(21)，并且所述螺钉(30)的端部(34)被旋入所述螺纹孔(21)中，其特征在于，所述附接装置(100)包括套筒(40)，所述套筒具有内螺纹部(41)，所述螺钉(30)被旋入所述套筒(40)的所述内螺纹部(41)中，并且所述套筒(40)包括被支撑在所述通孔(11)的轮廓上的止挡装置。2.根据权利要求1所述的配气组件，其中，所述支撑件(10)的所述附接区域(B)包括所述通孔(11)，所述气体调节阀(20)的所述附接区域(A)包括所述螺纹孔(21)。3.根据权利要求1或2所述的配气组件，其中，所述套筒(40)的所述止挡装置包括支撑在所述通孔(11)的轮廓上的凸缘(44)。4.根据权利要求3所述的配气组件，其中，所述通孔(11)的所述轮廓包括凹槽，所述套筒(40)的所述凸缘(44)被支撑在所述凹槽上。5.根据权利要求4所述的配气组件，其中，所述螺钉(30)的头部(31)包括被支撑在所述套筒(40)的所述凸缘(44)上的接触表面(36)。6.根据权利要求4所述的配气组件，其中，所述螺钉(30)的头部(31)包括被支撑在所述通孔(11)的所述轮廓上的接触表面(36)。7.根据权利要求3至6中任一项所述的配气组件，其中，所述套筒(40)的所述凸缘(44)沿径向方向延伸。8.根据权利要求4至6中任一项所述的配气组件，其中，所述通孔(11)的所述轮廓包括在所述通孔(11)周围的倒角(14)，所述套筒(40)的所述凸缘(44)以一角度延伸，所述凸缘(44)被支撑为使得所述凸缘与所述倒角(14)对准。9.根据前述权利要求中任一项所述的配气组件，其中，所述套筒(40)的下端部(42)作为止挡件被支撑在所述螺纹孔(21)的轮廓上，所述螺钉(30)的端部被旋入所述螺纹孔(21)中。10.根据前述权利要求中任一项所述的配气组件，其中，所述套筒(40)的所述内螺纹部(41)沿着所述套筒(40)的整个长度延伸。11.根据前述权利要求中任一项所述的配气组件，其中，所述套筒(40)由塑料制成。12.根据前述权利要求中任一项所述的配气组件，其中，所述支撑件(10)是带，所述带的一个端部与所述气体调节阀(20)的一侧接合，所述带的另一端部通过附接装置(100)附接至所述气体调节阀(20)的另一侧。13.根据前述权利要求中任一项所述的配气组件，其中，所述附接装置(100)包括在导管(20)的每一侧旋入到相应的套筒(40)中的螺钉(30)。14.根据前述权利要求中任一项所述的配气组件，所述配气组件包
