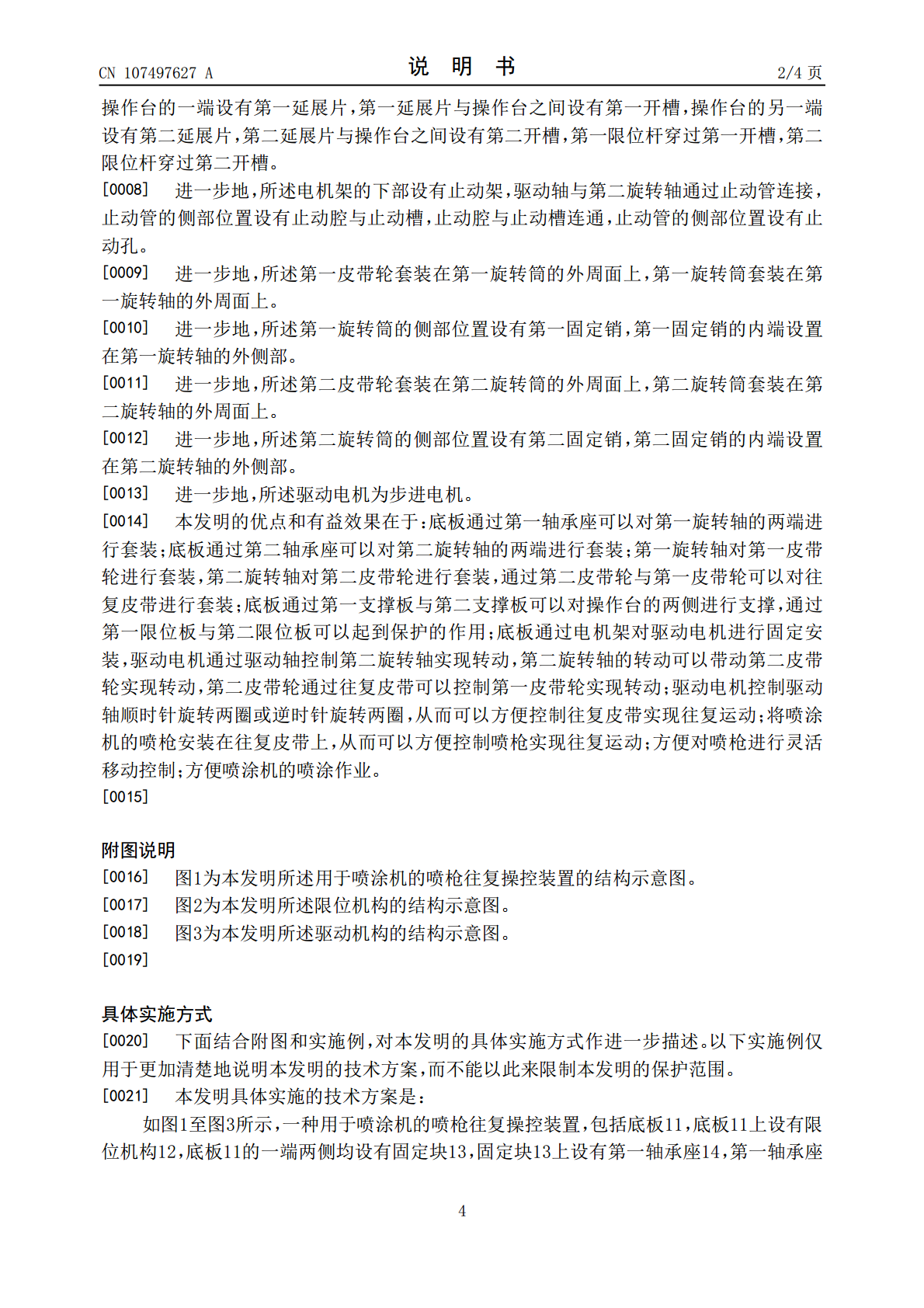

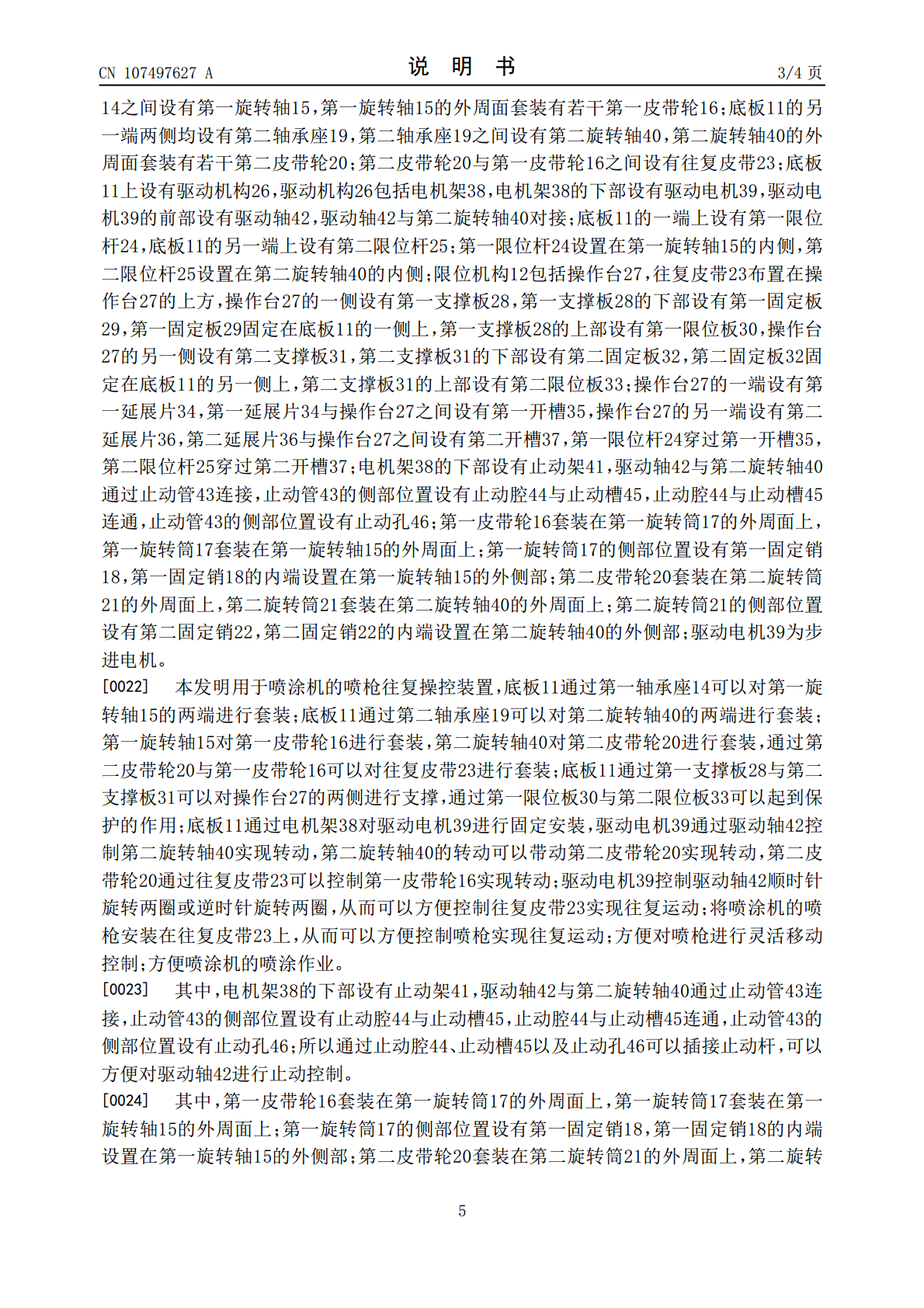

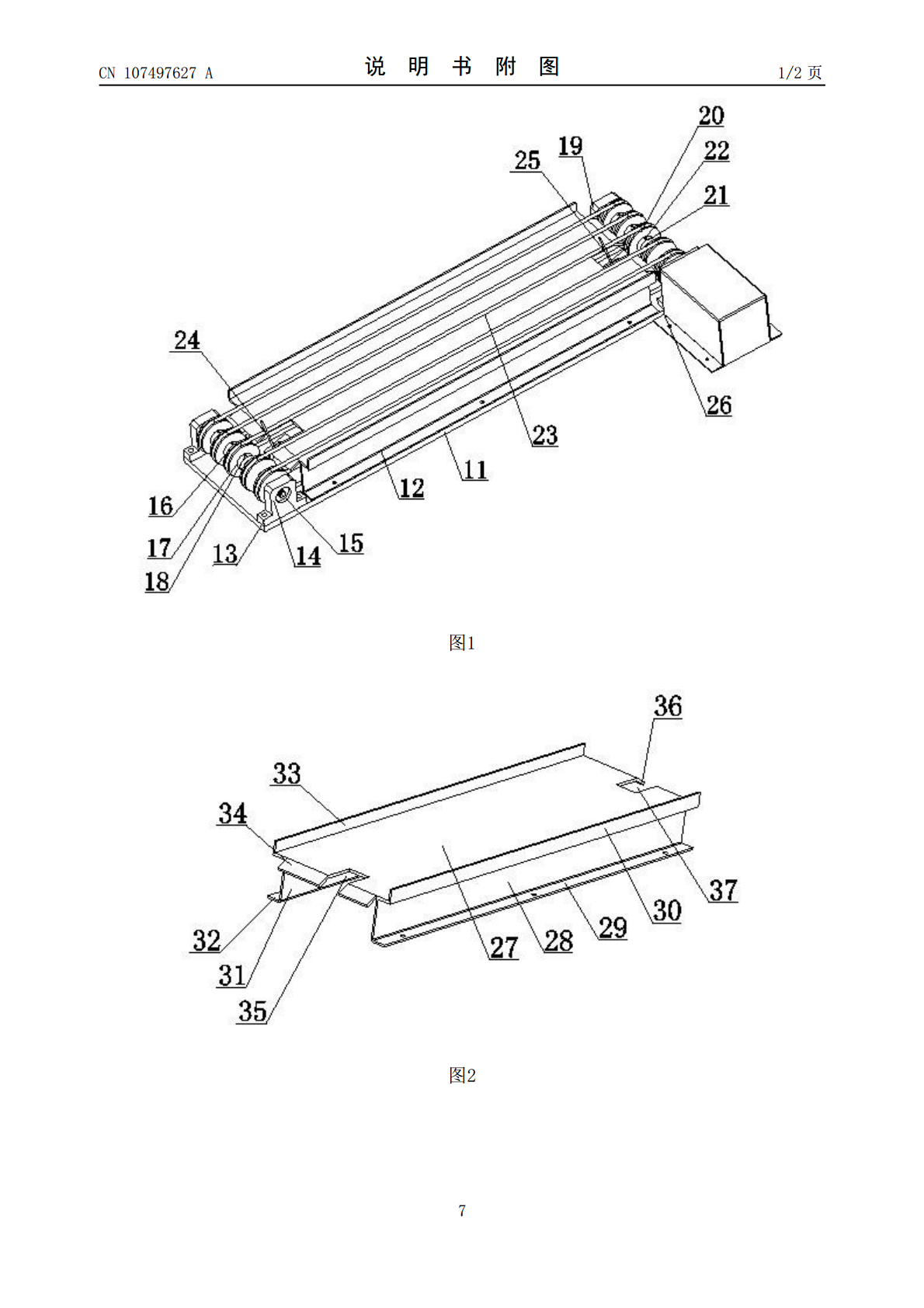

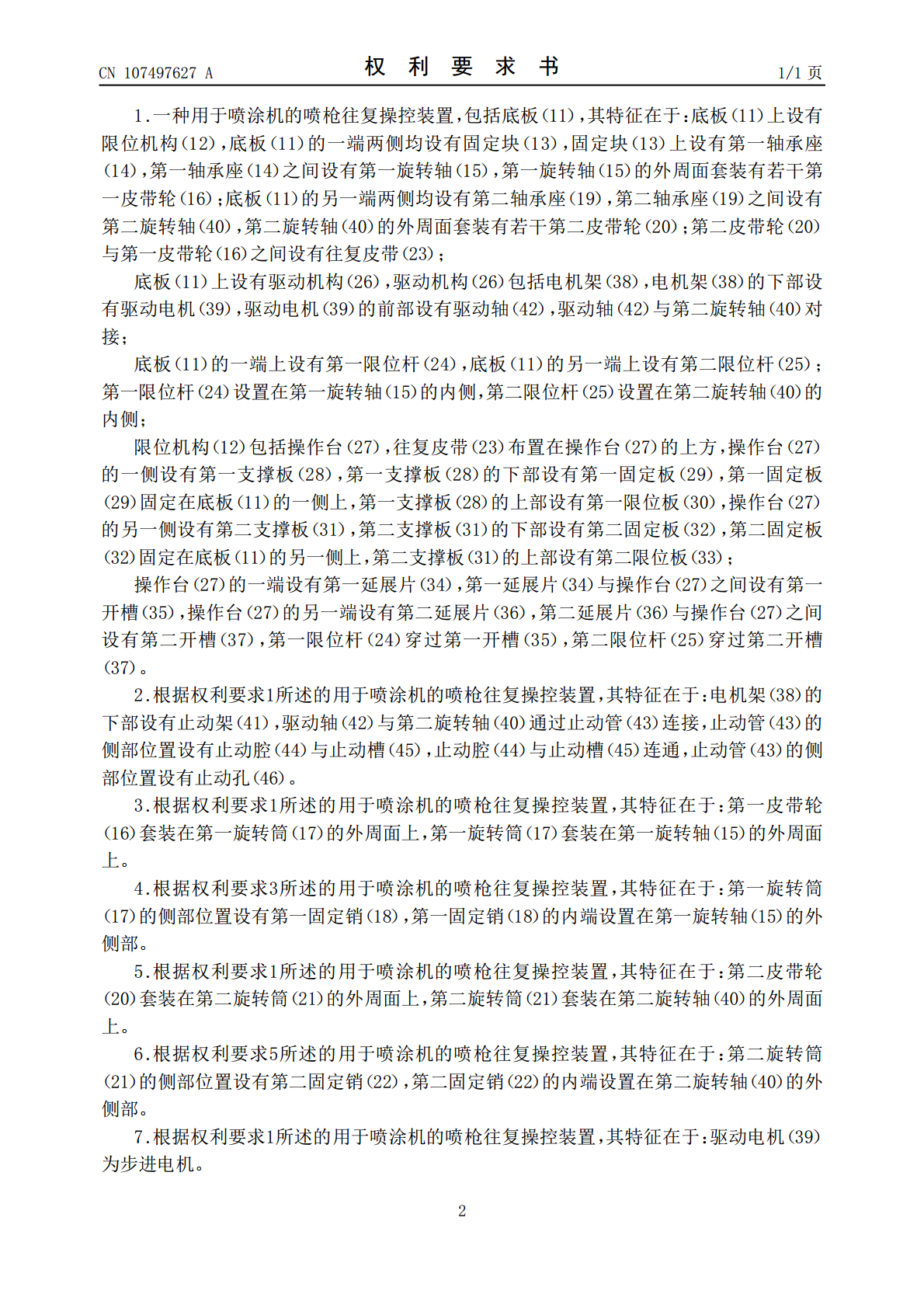

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107497627A(43)申请公布日2017.12.22(21)申请号201710830472.3(22)申请日2017.09.15(71)申请人苏州欣航微电子有限公司地址215000江苏省苏州市相城区渭塘镇钻石路2008号5号楼2楼(72)发明人周钢(51)Int.Cl.B05B13/04(2006.01)B05B15/08(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种用于喷涂机的喷枪往复操控装置(57)摘要本发明公开了一种用于喷涂机的喷枪往复操控装置，包括底板，底板上设有限位机构，底板的一端两侧均设有固定块，固定块上设有轴承座，轴承座之间设有旋转轴，旋转轴的外周面套装有若干皮带轮；皮带轮之间设有往复皮带；底板上设有驱动机构，驱动机构包括电机架，电机架的下部设有驱动电机，驱动电机的前部设有驱动轴，驱动轴与旋转轴对接。本发明的驱动电机控制驱动轴顺时针旋转两圈或逆时针旋转两圈，从而可以方便控制往复皮带实现往复运动；将喷涂机的喷枪安装在往复皮带上，从而可以方便控制喷枪实现往复运动；方便对喷枪进行灵活移动控制；方便喷涂机的喷涂作业。CN107497627ACN107497627A权利要求书1/1页1.一种用于喷涂机的喷枪往复操控装置，包括底板（11），其特征在于：底板（11）上设有限位机构（12），底板（11）的一端两侧均设有固定块（13），固定块（13）上设有第一轴承座（14），第一轴承座（14）之间设有第一旋转轴（15），第一旋转轴（15）的外周面套装有若干第一皮带轮（16）；底板（11）的另一端两侧均设有第二轴承座（19），第二轴承座（19）之间设有第二旋转轴（40），第二旋转轴（40）的外周面套装有若干第二皮带轮（20）；第二皮带轮（20）与第一皮带轮（16）之间设有往复皮带（23）；底板（11）上设有驱动机构（26），驱动机构（26）包括电机架（38），电机架（38）的下部设有驱动电机（39），驱动电机（39）的前部设有驱动轴（42），驱动轴（42）与第二旋转轴（40）对接；底板（11）的一端上设有第一限位杆（24），底板（11）的另一端上设有第二限位杆（25）；第一限位杆（24）设置在第一旋转轴（15）的内侧，第二限位杆（25）设置在第二旋转轴（40）的内侧；限位机构（12）包括操作台（27），往复皮带（23）布置在操作台（27）的上方，操作台（27）的一侧设有第一支撑板（28），第一支撑板（28）的下部设有第一固定板（29），第一固定板（29）固定在底板（11）的一侧上，第一支撑板（28）的上部设有第一限位板（30），操作台（27）的另一侧设有第二支撑板（31），第二支撑板（31）的下部设有第二固定板（32），第二固定板（32）固定在底板（11）的另一侧上，第二支撑板（31）的上部设有第二限位板（33）；操作台（27）的一端设有第一延展片（34），第一延展片（34）与操作台（27）之间设有第一开槽（35），操作台（27）的另一端设有第二延展片（36），第二延展片（36）与操作台（27）之间设有第二开槽（37），第一限位杆（24）穿过第一开槽（35），第二限位杆（25）穿过第二开槽（37）。2.根据权利要求1所述的用于喷涂机的喷枪往复操控装置，其特征在于：电机架（38）的下部设有止动架（41），驱动轴（42）与第二旋转轴（40）通过止动管（43）连接，止动管（43）的侧部位置设有止动腔（44）与止动槽（45），止动腔（44）与止动槽（45）连通，止动管（43）的侧部位置设有止动孔（46）。3.根据权利要求1所述的用于喷涂机的喷枪往复操控装置，其特征在于：第一皮带轮（16）套装在第一旋转筒（17）的外周面上，第一旋转筒（17）套装在第一旋转轴（15）的外周面上。4.根据权利要求3所述的用于喷涂机的喷枪往复操控装置，其特征在于：第一旋转筒（17）的侧部位置设有第一固定销（18），第一固定销（18）的内端设置在第一旋转轴（15）的外侧部。5.根据权利要求1所述的用于喷涂机的喷枪往复操控装置，其特征在于：第二皮带轮（20）套装在第二旋转筒（21）的外周面上，第二旋转筒（21）套装在第二旋转轴（40）的外周面上。6.根据权利要求5所述的用于喷涂机的喷枪往复操控装置，其特征在于：第二旋转筒（21）的侧部位置设有第二固定销（22），第二固定销（22）的内端设置在第二旋转轴（40）的外侧部。7.根据权利要求1所述的用于喷涂机的喷枪往复操控装置，其特征在于：驱动电机（39）为步进电机。2CN107497627A说明书1/4页一种用于喷涂机的喷枪往复操控装置[0001]技术领域[0002]本发明涉及一种操控装置，具体涉及一种用于喷涂机的喷
