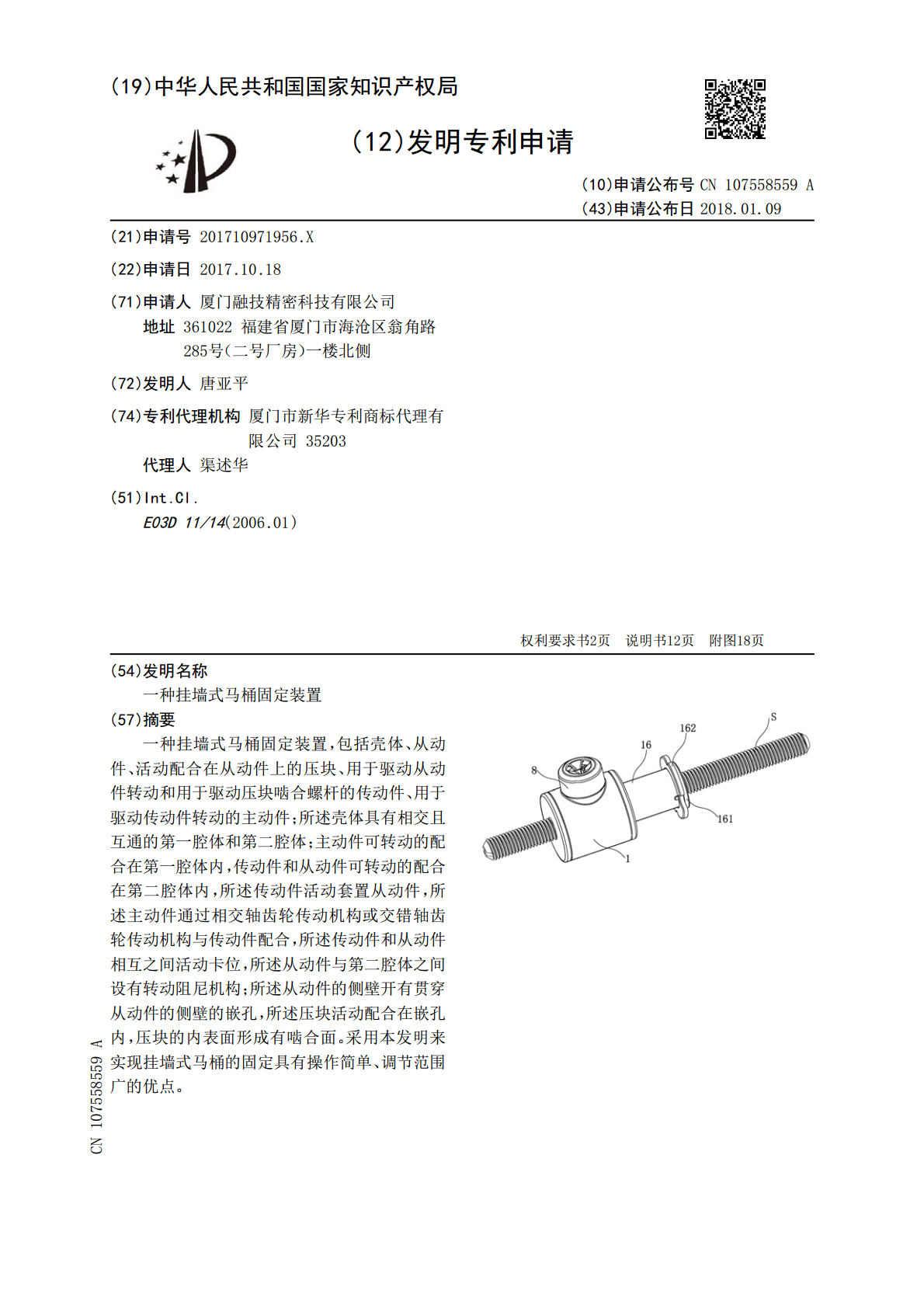

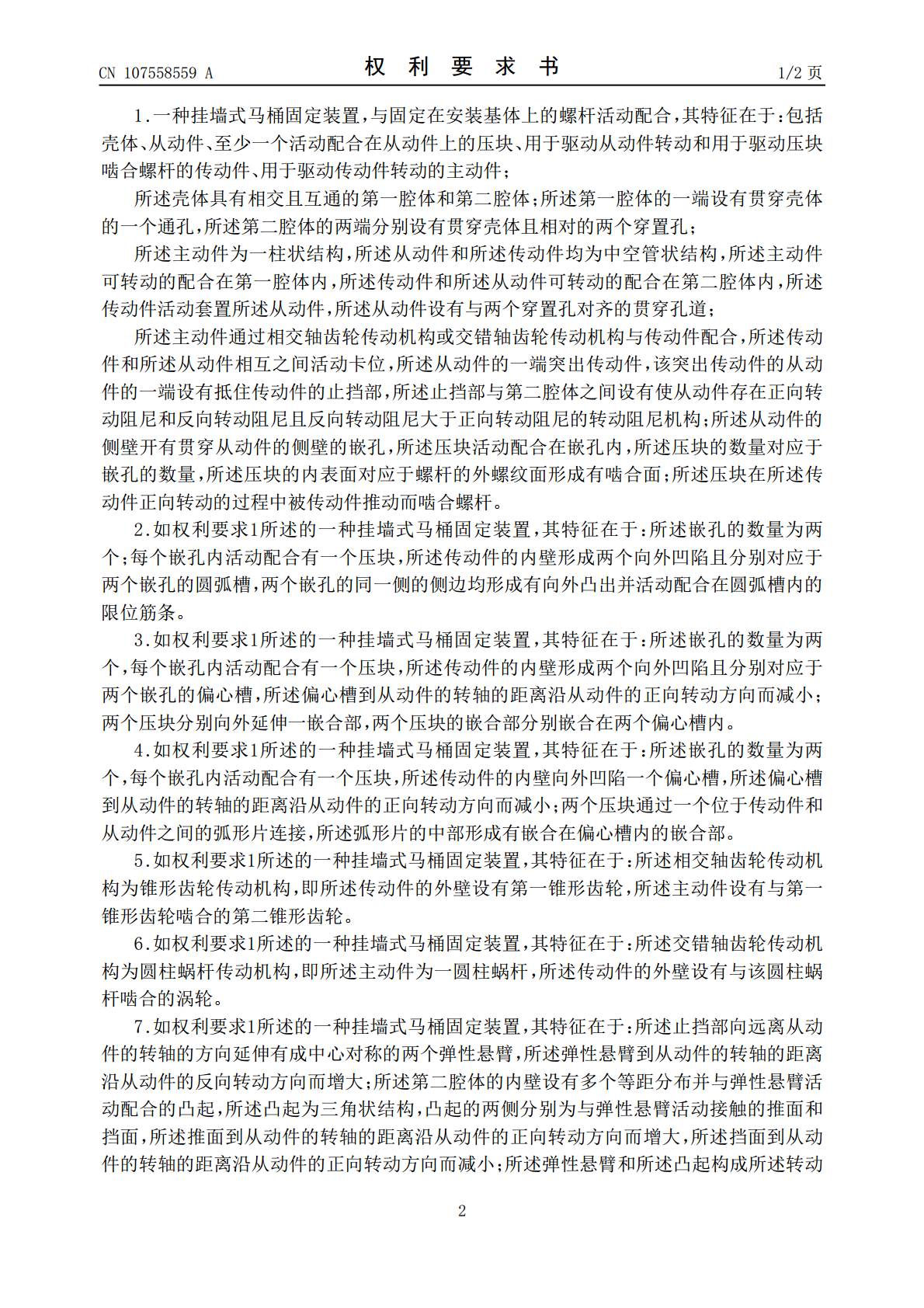

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107558559A(43)申请公布日2018.01.09(21)申请号201710971956.X(22)申请日2017.10.18(71)申请人厦门融技精密科技有限公司地址361022福建省厦门市海沧区翁角路285号（二号厂房）一楼北侧(72)发明人唐亚平(74)专利代理机构厦门市新华专利商标代理有限公司35203代理人渠述华(51)Int.Cl.E03D11/14(2006.01)权利要求书2页说明书12页附图18页(54)发明名称一种挂墙式马桶固定装置(57)摘要一种挂墙式马桶固定装置，包括壳体、从动件、活动配合在从动件上的压块、用于驱动从动件转动和用于驱动压块啮合螺杆的传动件、用于驱动传动件转动的主动件；所述壳体具有相交且互通的第一腔体和第二腔体；主动件可转动的配合在第一腔体内，传动件和从动件可转动的配合在第二腔体内，所述传动件活动套置从动件，所述主动件通过相交轴齿轮传动机构或交错轴齿轮传动机构与传动件配合，所述传动件和从动件相互之间活动卡位，所述从动件与第二腔体之间设有转动阻尼机构；所述从动件的侧壁开有贯穿从动件的侧壁的嵌孔，所述压块活动配合在嵌孔内，压块的内表面形成有啮合面。采用本发明来实现挂墙式马桶的固定具有操作简单、调节范围广的优点。CN107558559ACN107558559A权利要求书1/2页1.一种挂墙式马桶固定装置，与固定在安装基体上的螺杆活动配合，其特征在于：包括壳体、从动件、至少一个活动配合在从动件上的压块、用于驱动从动件转动和用于驱动压块啮合螺杆的传动件、用于驱动传动件转动的主动件；所述壳体具有相交且互通的第一腔体和第二腔体；所述第一腔体的一端设有贯穿壳体的一个通孔，所述第二腔体的两端分别设有贯穿壳体且相对的两个穿置孔；所述主动件为一柱状结构，所述从动件和所述传动件均为中空管状结构，所述主动件可转动的配合在第一腔体内，所述传动件和所述从动件可转动的配合在第二腔体内，所述传动件活动套置所述从动件，所述从动件设有与两个穿置孔对齐的贯穿孔道；所述主动件通过相交轴齿轮传动机构或交错轴齿轮传动机构与传动件配合，所述传动件和所述从动件相互之间活动卡位，所述从动件的一端突出传动件，该突出传动件的从动件的一端设有抵住传动件的止挡部，所述止挡部与第二腔体之间设有使从动件存在正向转动阻尼和反向转动阻尼且反向转动阻尼大于正向转动阻尼的转动阻尼机构；所述从动件的侧壁开有贯穿从动件的侧壁的嵌孔，所述压块活动配合在嵌孔内，所述压块的数量对应于嵌孔的数量，所述压块的内表面对应于螺杆的外螺纹面形成有啮合面；所述压块在所述传动件正向转动的过程中被传动件推动而啮合螺杆。2.如权利要求1所述的一种挂墙式马桶固定装置，其特征在于：所述嵌孔的数量为两个；每个嵌孔内活动配合有一个压块，所述传动件的内壁形成两个向外凹陷且分别对应于两个嵌孔的圆弧槽，两个嵌孔的同一侧的侧边均形成有向外凸出并活动配合在圆弧槽内的限位筋条。3.如权利要求1所述的一种挂墙式马桶固定装置，其特征在于：所述嵌孔的数量为两个，每个嵌孔内活动配合有一个压块，所述传动件的内壁形成两个向外凹陷且分别对应于两个嵌孔的偏心槽，所述偏心槽到从动件的转轴的距离沿从动件的正向转动方向而减小；两个压块分别向外延伸一嵌合部，两个压块的嵌合部分别嵌合在两个偏心槽内。4.如权利要求1所述的一种挂墙式马桶固定装置，其特征在于：所述嵌孔的数量为两个，每个嵌孔内活动配合有一个压块，所述传动件的内壁向外凹陷一个偏心槽，所述偏心槽到从动件的转轴的距离沿从动件的正向转动方向而减小；两个压块通过一个位于传动件和从动件之间的弧形片连接，所述弧形片的中部形成有嵌合在偏心槽内的嵌合部。5.如权利要求1所述的一种挂墙式马桶固定装置，其特征在于：所述相交轴齿轮传动机构为锥形齿轮传动机构，即所述传动件的外壁设有第一锥形齿轮，所述主动件设有与第一锥形齿轮啮合的第二锥形齿轮。6.如权利要求1所述的一种挂墙式马桶固定装置，其特征在于：所述交错轴齿轮传动机构为圆柱蜗杆传动机构，即所述主动件为一圆柱蜗杆，所述传动件的外壁设有与该圆柱蜗杆啮合的涡轮。7.如权利要求1所述的一种挂墙式马桶固定装置，其特征在于：所述止挡部向远离从动件的转轴的方向延伸有成中心对称的两个弹性悬臂，所述弹性悬臂到从动件的转轴的距离沿从动件的反向转动方向而增大；所述第二腔体的内壁设有多个等距分布并与弹性悬臂活动配合的凸起，所述凸起为三角状结构，凸起的两侧分别为与弹性悬臂活动接触的推面和挡面，所述推面到从动件的转轴的距离沿从动件的正向转动方向而增大，所述挡面到从动件的转轴的距离沿从动件的正向转动方向而减小；所述弹性悬臂和所述凸起构成所述转动2CN107558559A权利要求书2/2页阻
