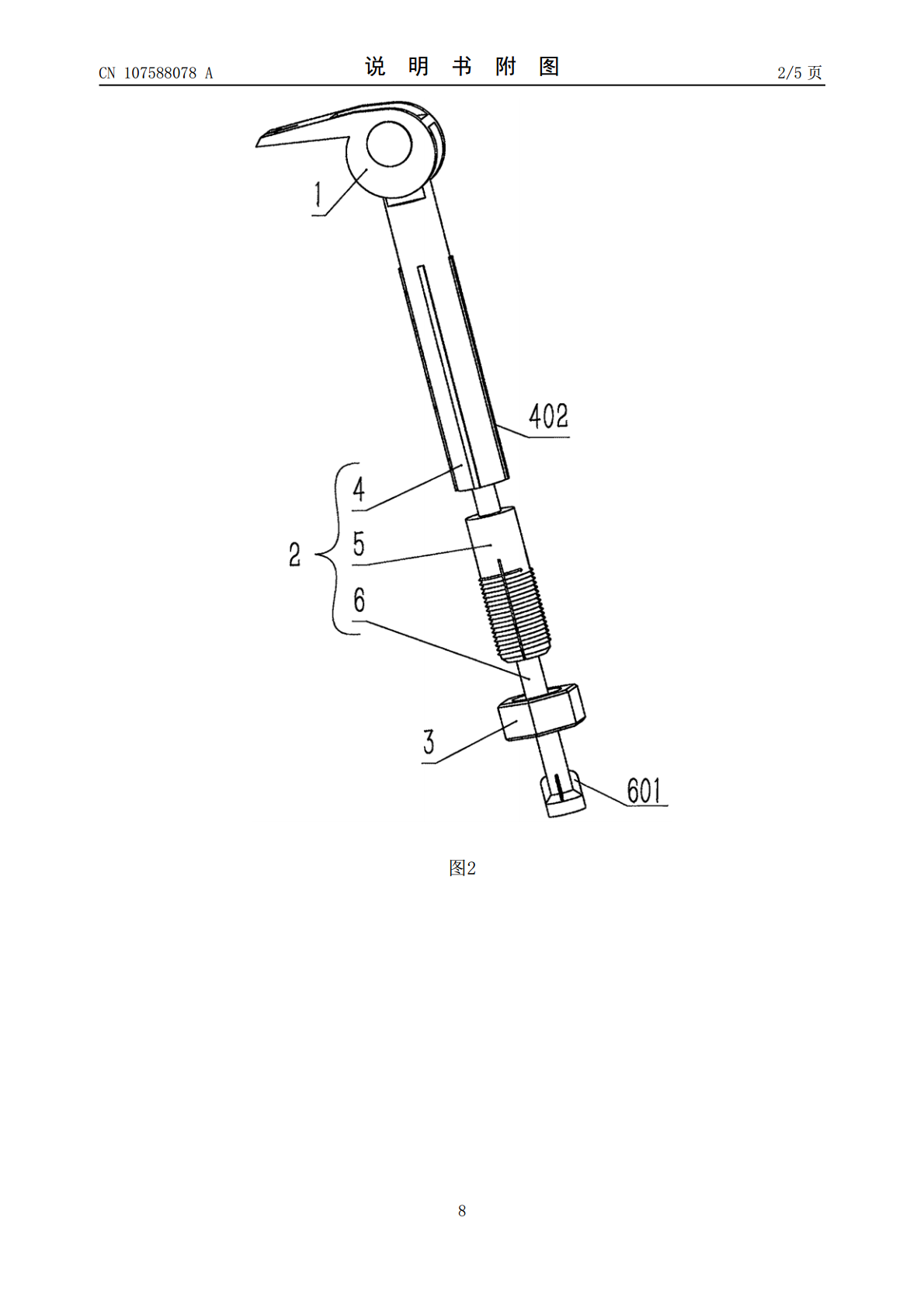

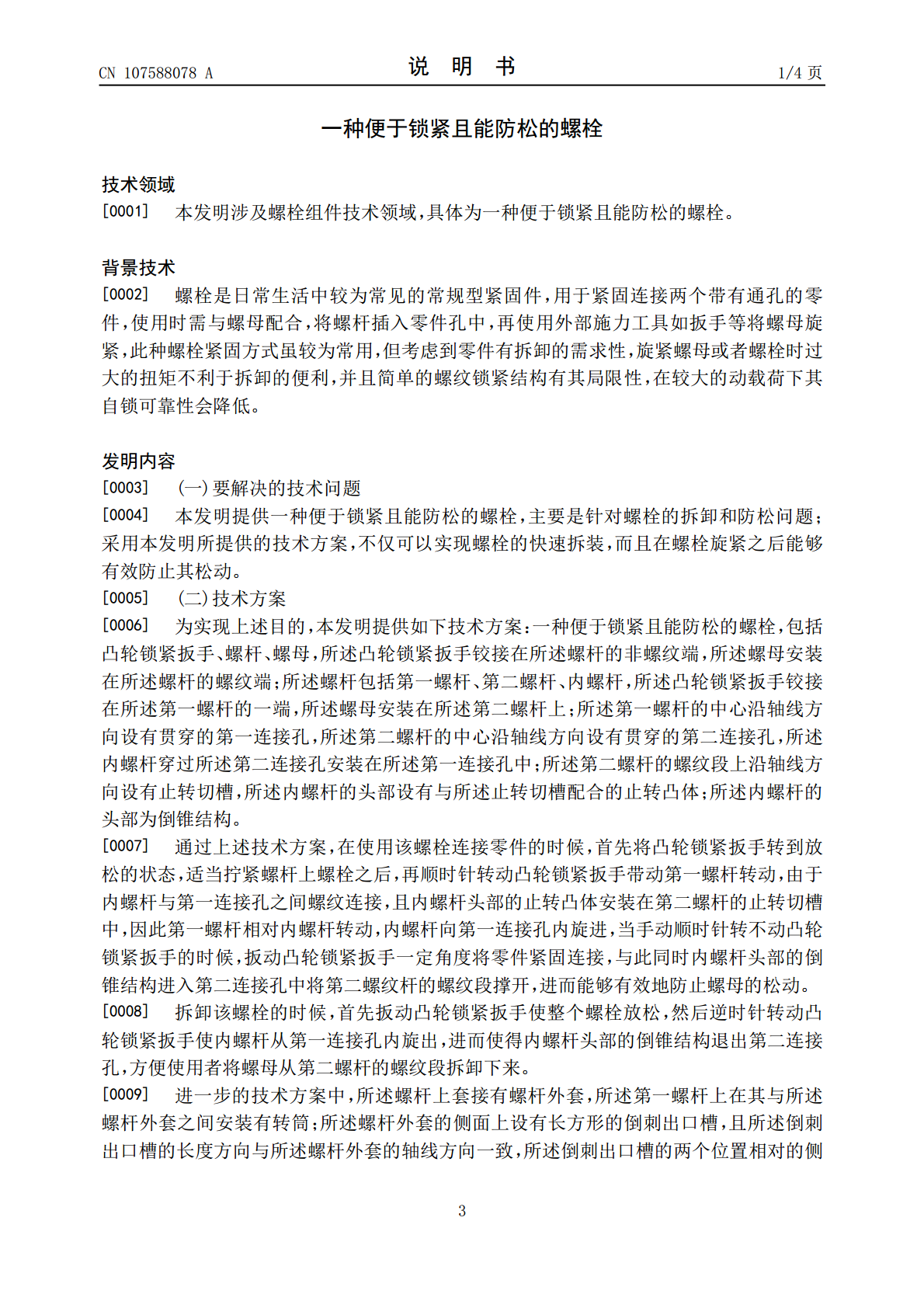

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107588078A(43)申请公布日2018.01.16(21)申请号201710704217.4(22)申请日2017.08.09(71)申请人宁波市镇海甬鼎紧固件制造有限公司地址315205浙江省宁波市镇海区九龙湖镇杜夹岙村杜郭(72)发明人潘剑波(51)Int.Cl.F16B35/04(2006.01)F16B39/282(2006.01)F16B39/284(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种便于锁紧且能防松的螺栓(57)摘要本发明公开了一种便于锁紧且能防松的螺栓，包括凸轮锁紧扳手、螺杆、螺母，所述凸轮锁紧扳手铰接在所述螺杆的非螺纹端，所述螺母安装在所述螺杆的螺纹端；所述螺杆包括第一螺杆、第二螺杆、内螺杆，所述第一螺杆的中心沿轴线方向设有贯穿的第一连接孔，所述第二螺杆的中心沿轴线方向设有贯穿的第二连接孔，所述内螺杆穿过所述第二连接孔安装在所述第一连接孔中；所述第二螺杆的螺纹段上沿轴线方向设有止转切槽，所述内螺杆的头部设有与所述止转切槽配合的止转凸体；所述内螺杆的头部为倒锥结构；通过上述结构设计该螺栓不仅可以实现螺栓的快速拆装，而且在螺栓旋紧之后能够有效防止其松动。CN107588078ACN107588078A权利要求书1/1页1.一种便于锁紧且能防松的螺栓，包括凸轮锁紧扳手(1)、螺杆(2)、螺母(3)，所述凸轮锁紧扳手(1)铰接在所述螺杆(2)的非螺纹端，所述螺母(3)安装在所述螺杆(2)的螺纹端，其特征在于，所述螺杆(2)包括第一螺杆(4)、第二螺杆(5)、内螺杆(6)，所述凸轮锁紧扳手(1)铰接在所述第一螺杆(4)的一端，所述螺母(3)安装在所述第二螺杆(5)上；所述第一螺杆(4)的中心沿轴线方向设有贯穿的第一连接孔(401)，所述第二螺杆(5)的中心沿轴线方向设有贯穿的第二连接孔(501)，所述内螺杆(6)穿过所述第二连接孔(501)安装在所述第一连接孔(401)中；所述第二螺杆(5)的螺纹段上沿轴线方向设有止转切槽(502)，所述内螺杆(6)的头部设有与所述止转切槽(502)配合的止转凸体(601)；所述内螺杆(6)的头部为倒锥结构。2.根据权利要求1所述便于锁紧且能防松的螺栓，其特征在于，所述螺杆(2)上套接有螺杆外套(7)，所述第一螺杆(4)上在其与所述螺杆外套(7)之间安装有转筒(8)；所述螺杆外套(7)的侧面上设有倒刺出口槽(701)，所述倒刺出口槽(701)的两个位置相对的侧面上设有插槽(702)，所述插槽(702)内安装有弹簧片(9)，所述弹簧片(9)上安装有倒刺组(10)，所述转筒(8)的侧面上设有与所述倒刺组(10)配合的凸起(801)。3.根据权利要求2所述便于锁紧且能防松的螺栓，其特征在于，所述第一螺杆(4)的侧面上沿轴线方向设有凸体A(402)，所述转筒(8)的内表面上设有与所述凸体A(402)配合的滑槽(802)。4.根据权利要求2所述便于锁紧且能防松的螺栓，其特征在于，所述倒刺组(10)包括长条形的倒刺体(1001)，所述倒刺体(1001)上设有与所述倒刺出口槽(701)配合的倒刺(1002)，所述倒刺体(1001)上设有与所述弹簧片(9)配合的插接孔(1003)。5.根据权利要求1所述便于锁紧且能防松的螺栓，其特征在于：所述螺杆(2)上在与所述凸轮锁紧扳手(1)连接端安装有环状橡胶垫(11)。6.根据权利要求1所述便于锁紧且能防松的螺栓，其特征在于：所述螺杆(2)上在与所述螺母(3)连接端安装有金属垫片(12)。2CN107588078A说明书1/4页一种便于锁紧且能防松的螺栓技术领域[0001]本发明涉及螺栓组件技术领域，具体为一种便于锁紧且能防松的螺栓。背景技术[0002]螺栓是日常生活中较为常见的常规型紧固件，用于紧固连接两个带有通孔的零件，使用时需与螺母配合，将螺杆插入零件孔中，再使用外部施力工具如扳手等将螺母旋紧，此种螺栓紧固方式虽较为常用，但考虑到零件有拆卸的需求性，旋紧螺母或者螺栓时过大的扭矩不利于拆卸的便利，并且简单的螺纹锁紧结构有其局限性，在较大的动载荷下其自锁可靠性会降低。发明内容[0003](一)要解决的技术问题[0004]本发明提供一种便于锁紧且能防松的螺栓，主要是针对螺栓的拆卸和防松问题；采用本发明所提供的技术方案，不仅可以实现螺栓的快速拆装，而且在螺栓旋紧之后能够有效防止其松动。[0005](二)技术方案[0006]为实现上述目的，本发明提供如下技术方案：一种便于锁紧且能防松的螺栓，包括凸轮锁紧扳手、螺杆、螺母，所述凸轮锁紧扳手铰接在所述螺杆的非螺纹端，所述螺母安装在所述螺杆的螺纹端；所述螺杆包括第一螺杆、第二螺杆、内螺杆，所述凸轮锁紧扳手
