具有保护罩的横剪机的裁剪机构.pdf

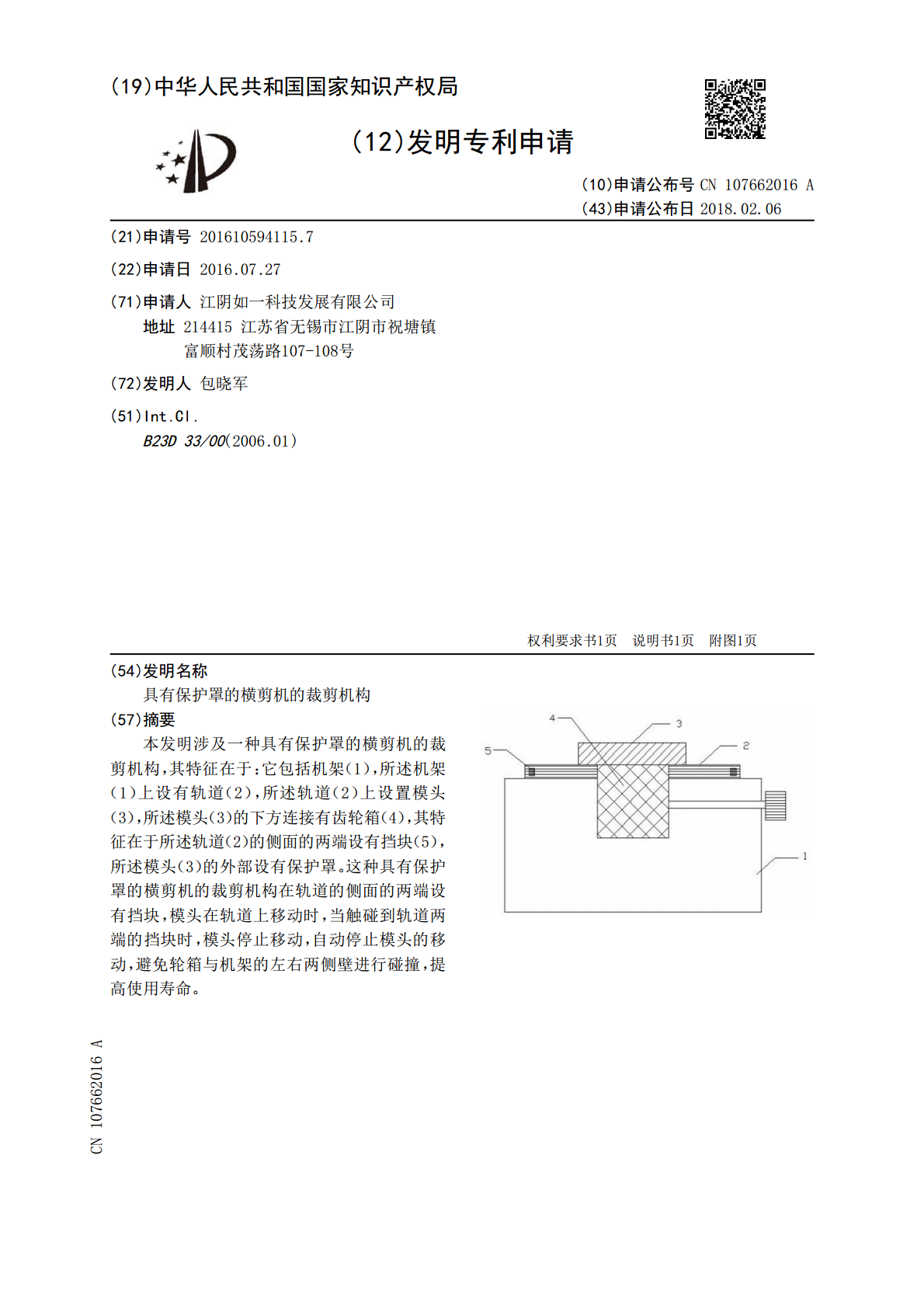

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107662016A(43)申请公布日2018.02.06(21)申请号201610594115.7(22)申请日2016.07.27(71)申请人江阴如一科技发展有限公司地址214415江苏省无锡市江阴市祝塘镇富顺村茂荡路107-108号(72)发明人包晓军(51)Int.Cl.B23D33/00(2006.01)权利要求书1页说明书1页附图1页(54)发明名称具有保护罩的横剪机的裁剪机构(57)摘要本发明涉及一种具有保护罩的横剪机的裁剪机构，其特征在于：它包括机架（1），所述机架（1）上设有轨道（2），所述轨道（2）上设置模头（3），所述模头（3）的下方连接有齿轮箱（4），其特征在于所述轨道（2）的侧面的两端设有挡块（5），所述模头（3）的外部设有保护罩。这种具有保护罩的横剪机的裁剪机构在轨道的侧面的两端设有挡块，模头在轨道上移动时，当触碰到轨道两端的挡块时，模头停止移动，自动停止模头的移动，避免轮箱与机架的左右两侧壁进行碰撞，提高使用寿命。CN107662016ACN107662016A权利要求书1/1页1.一种具有保护罩的横剪机的裁剪机构，其特征在于：它包括机架（1），所述机架（1）上设有轨道（2），所述轨道（2）上设置模头（3），所述模头（3）的下方连接有齿轮箱（4），其特征在于所述轨道（2）的侧面的两端设有挡块（5），所述模头（3）的外部设有保护罩。2CN107662016A说明书1/1页具有保护罩的横剪机的裁剪机构技术领域[0001]本发明涉及一种具有保护罩的横剪机的裁剪机构，属于机械设备技术领域。背景技术[0002]横剪机用于变压器铁芯用硅钢片的加工制作，传统的横剪机裁剪机构包括机架，机架上设有模头，为了便于模头的位置调整在模头下设置轨道，模头下方设有供模头调节距离的齿轮箱，在进行模头位置调节时，经常会由于参数的输入错误或者认为的调节，使得模头下方的齿轮箱与机架的左右两侧壁进行碰撞，降低使用寿命。发明内容[0003]本发明的目的在于克服上述不足，提供一种可以避免轮箱与机架的左右两侧壁进行碰撞，降低使用寿命的具有保护罩的横剪机的裁剪机构。[0004]本发明的目的是这样实现的：一种具有保护罩的横剪机的裁剪机构，包括机架，所述机架上设有轨道，所述轨道上设置模头，所述模头的下方连接有齿轮箱，所述轨道的侧面的两端设有挡块，所述模头的外部设有保护罩。[0005]这种具有保护罩的横剪机的裁剪机构具有以下优点：这种具有保护罩的横剪机的裁剪机构在轨道的侧面的两端设有挡块，模头在轨道上移动时，当触碰到轨道两端的挡块时，模头停止移动，自动停止模头的移动，避免轮箱与机架的左右两侧壁进行碰撞，提高使用寿命。附图说明[0006]图1为本发明具有保护罩的横剪机的裁剪机构的结构示意图。[0007]图中：机架1、轨道2、模头3、齿轮箱4、挡块5。具体实施方式[0008]参见图1，本发明涉及的一种具有保护罩的横剪机的裁剪机构，包括机架1，所述机架1上设有轨道2，所述轨道2上设置模头3，所述模头3的下方连接有齿轮箱4，所述轨道2的侧面的两端设有挡块5。模头3在轨道上移动时，当触碰到轨道2两端的挡块5时，模头3停止移动，所述模头3的外部设有保护罩，可以防止模头3被磨损。3CN107662016A说明书附图1/1页图14
