一种带自动纠偏功能的钢纸收卷设备.pdf

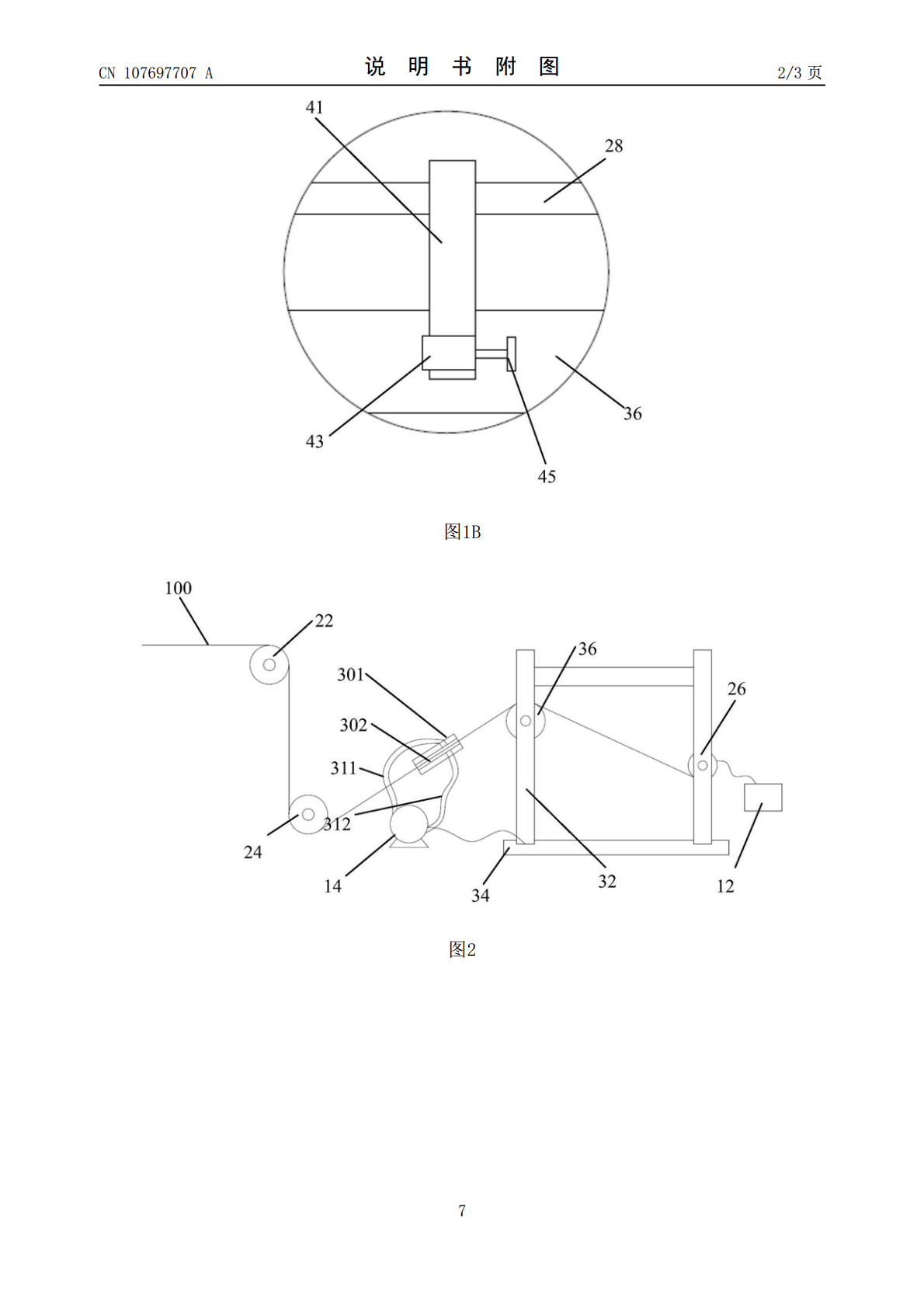

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107697707A(43)申请公布日2018.02.16(21)申请号201710563029.4(22)申请日2017.07.11(71)申请人启东市南阳钢纸厂地址226232江苏省南通市启东市南阳镇开发区(72)发明人朱佳慧(74)专利代理机构南京科知维创知识产权代理有限责任公司32270代理人许益民(51)Int.Cl.B65H23/188(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种带自动纠偏功能的钢纸收卷设备(57)摘要本发明提出一种带自动纠偏功能的钢纸收卷设备，其包括电机，与电机连接的钢纸卷轴辊，卷轴辊固定在移动辊轮支架上，其设置在带有滑槽的底座上；第一传输辊轮和第二传输辊轮固定在辊轮支架的上部和下部，过渡辊轮与移动辊轮支架固定；钢纸经由第一传输辊轮、第二传输辊轮传送到到过渡辊轮后再到卷轴辊进行收卷；在所述的第二传输辊轮和过渡辊轮之间设置有自动纠偏装置，气缸与移动辊轮支架连接并可驱动移动辊轮支架沿底座上的滑槽上移动。本发明的钢纸收卷设备，利用气压感测构件来实时监测钢纸收卷时发生的偏移情况并通过气缸实时调整钢纸传输过渡辊轮和卷轴辊的位置，避免钢纸收卷时由于偏移造成的钢纸边缘挤压损坏的问题，结构简单，工作可靠。CN107697707ACN107697707A权利要求书1/1页1.一种带自动纠偏功能的钢纸收卷设备，其特征在于，所述的钢纸收卷设备包括电机，与电机连接的钢纸卷轴辊，钢纸卷轴辊固定在移动辊轮支架上，移动辊轮支架设置在底座上且底座上设有滑槽；钢纸第一传输辊轮和第二传输辊轮固定在辊轮支架的上部和下部，过渡辊轮与移动辊轮支架固定；钢纸经由第一传输辊轮、第二传输辊轮传送到到过渡辊轮后再到卷轴辊进行收卷；在所述的第二传输辊轮和过渡辊轮之间设置有自动纠偏装置，所述的自动纠偏装置包括与移动辊轮支架固定的支架，其上通过连杆固定有气压感测构件，所述气压感测构件包括平行设置的上板及下板，上板和下板之间设有供钢纸穿行的缝隙；所述上板上设有第一气孔，第一通气管的一端与第一气孔连接，另一端与气缸连接；所述下板上设有第二气孔，第二通气管的一端与第二气孔连接，另一端与气缸连接；所述的气缸与移动辊轮支架连接并可驱动移动辊轮支架沿底座上的滑槽左右移动。2.如权利要求1所述的一种带自动纠偏功能的钢纸收卷设备，其特征在于，当钢纸正常收卷时，钢纸的边缘处在第一气孔和第二气孔之间，此时，第一气孔的气压为正常气压，而第二气孔被钢纸遮挡；当钢纸在收卷时发生向左偏移的情况时，第一气孔被钢纸遮挡气压发生变化，气缸在获得气压变化情况后驱动移动辊轮支架向右移动使钢纸回到正常收卷的位置；当钢纸在收卷时发生向右偏移的情况时，第二气孔的气压发生变化，气缸在获得气压变化情况后驱动移动辊轮支架向左移动使钢纸回到正常收卷的位置。3.如权利要求1所述的一种带自动纠偏功能的钢纸收卷设备，其特征在于，所述的固定气压感测构件的连杆的位置可以在支架上移动。4.如权利要求1所述的一种带自动纠偏功能的钢纸收卷设备，其特征在于，所述的带自动纠偏功能的钢纸收卷设备还包括摩擦机构，卷轴辊与摩擦机构连接，摩擦机构与电机的传动轴连接。5.如权利要求1所述的一种带自动纠偏功能的钢纸收卷设备，其特征在于，所述的带自动纠偏功能的钢纸收卷设备还包括钢纸长度计数装置，其包括旋转编码器，与旋转编码器连接的数显模块，所述的钢纸长度计数装置固定在连杆的一端，连杆的另一端与固定横杆连接，固定横杆固定在移动辊轮支架上，旋转编码器与过渡辊轮上的钢纸接触，在钢纸进行传输卷辊时，钢纸带动旋转编码器旋转。6.如权利要求5所述的一种带自动纠偏功能的钢纸收卷设备，其特征在于，所述的钢纸长度计数装置与电机连接，当钢纸的收卷长度达到预定的长度时，所述的电机停止工作。2CN107697707A说明书1/3页一种带自动纠偏功能的钢纸收卷设备技术领域[0001]本发明涉及一种工业用钢纸生产技术领域，特别涉及一种带自动纠偏功能的钢纸收卷设备。背景技术[0002]钢纸又称硬化纸，一般是用本色亚硫酸盐化学木浆或棉浆，经打浆、施胶等工艺，在造纸机上抄造形成原纸；再将原纸用膨润剂(一般为浓氯化锌溶液)浸渍处理，使纤维素润胀胶化，在胶化机上层层黏合，再经老化成熟、水浸脱盐、干燥整形而制成钢纸。钢纸是一种坚硬度很高的加工纸，具有优良的弹性、耐磨性、耐腐蚀性、耐热性、机械强度、绝缘性能和机械加工成型性能。加工制品耐久、质轻(比铝轻)且美观，是一种特殊绝缘、隔热材料，它在工业电器、纺织工业、航空、造船、汽车等领域中用途广泛，可以提供给机电、纺织、造船等工业制作各种工具垫片、绝缘材料、绝缘防护鞋底等其他零件之用。[0003]钢纸一般都有多层原纸叠加黏合制成，
