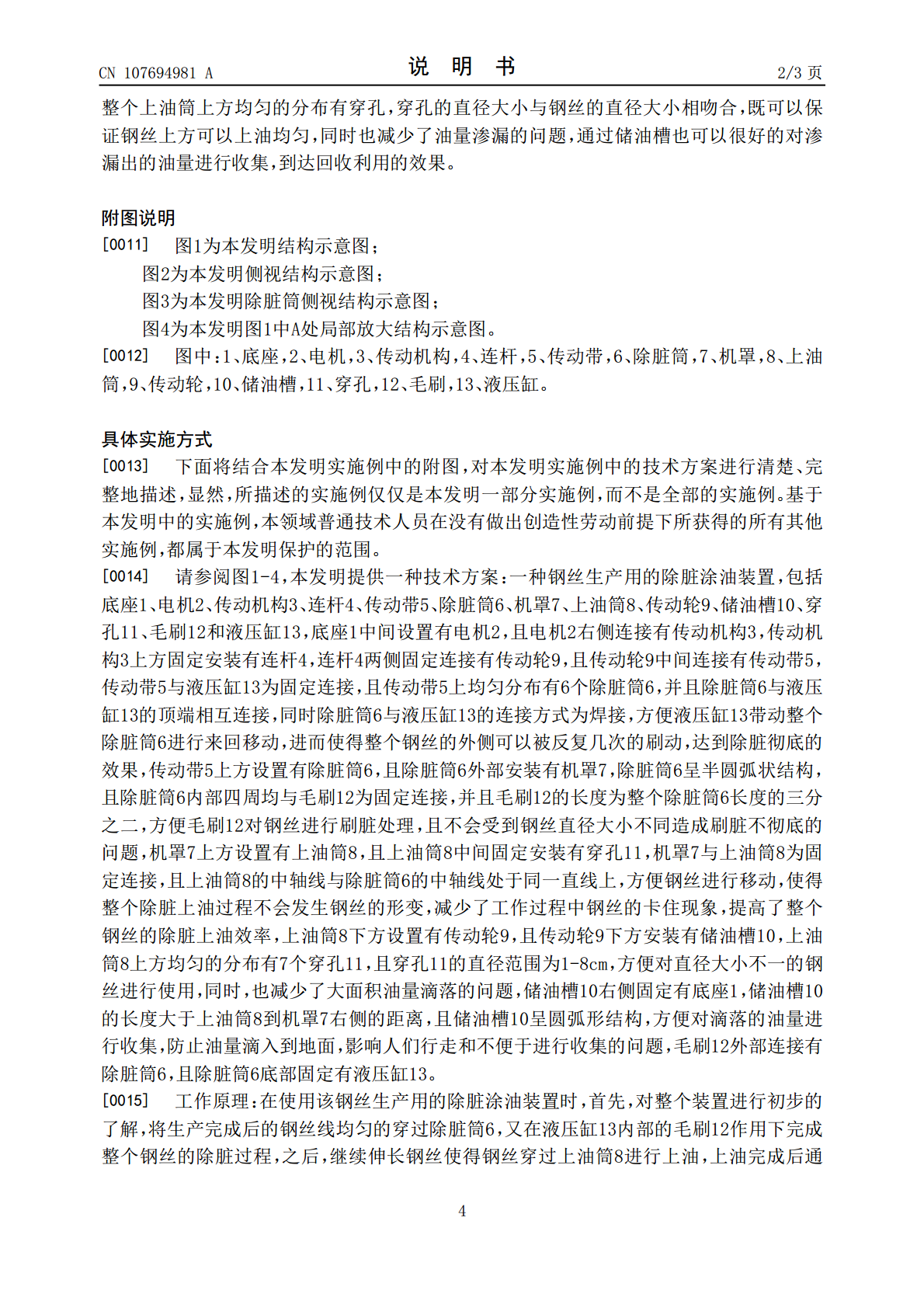

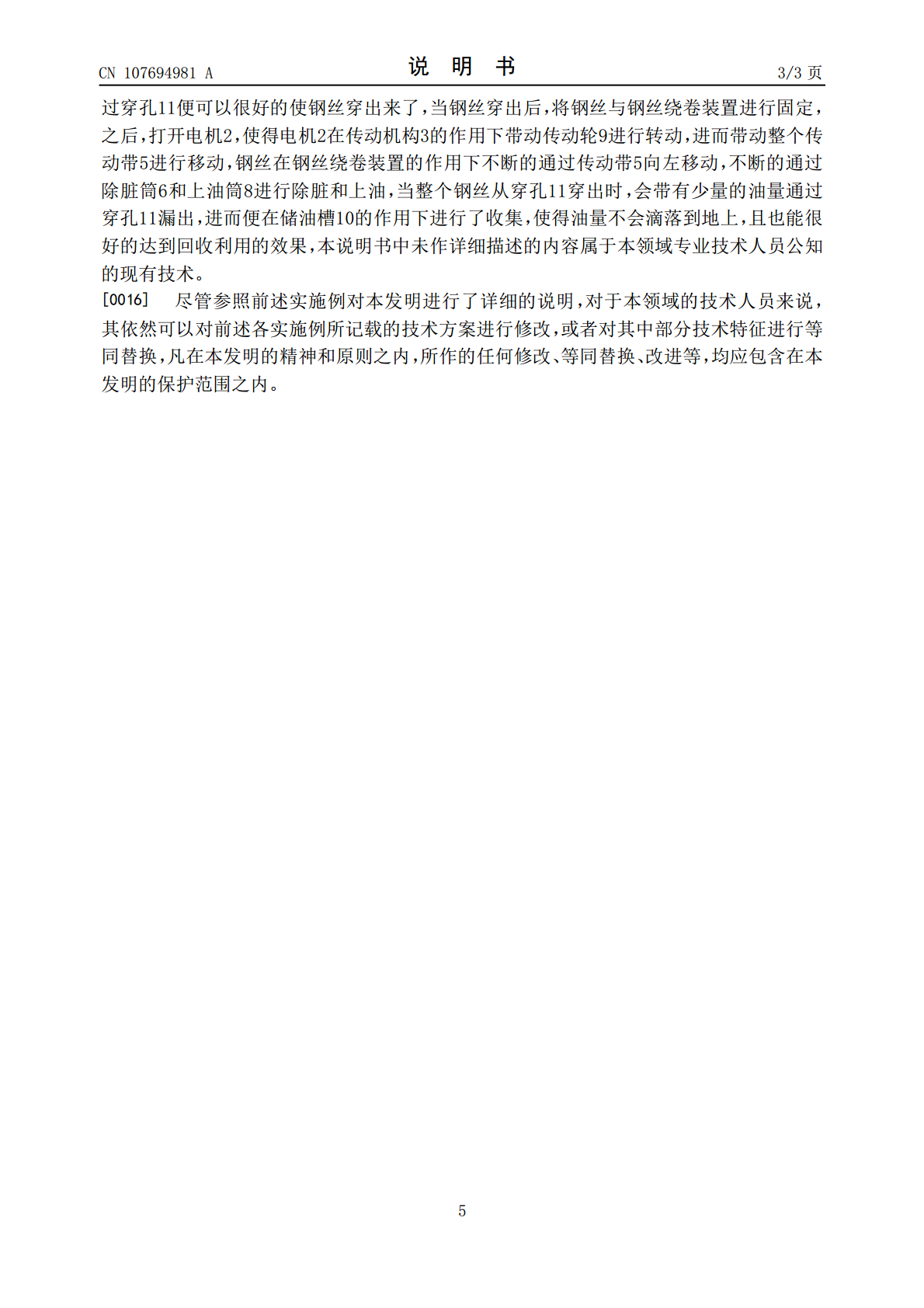

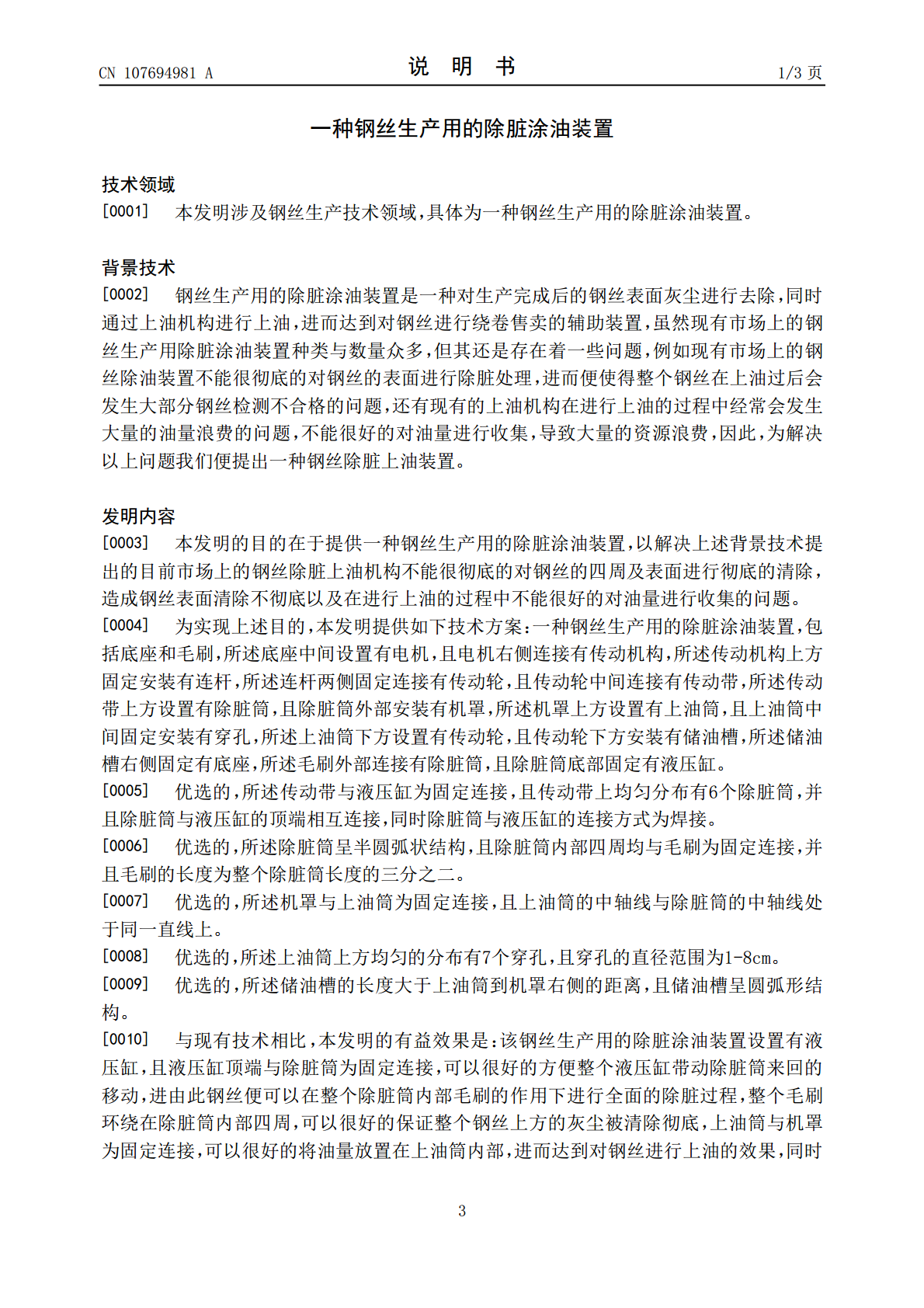

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107694981A(43)申请公布日2018.02.16(21)申请号201710920121.1(22)申请日2017.09.30(71)申请人江阴市新华橡塑机械有限公司地址214407江苏省无锡市江阴市徐霞客镇璜塘环北路211号(72)发明人周亚新(74)专利代理机构无锡大扬专利事务所(普通合伙)32248代理人何军(51)Int.Cl.B08B1/02(2006.01)B08B1/00(2006.01)B05C3/132(2006.01)B05C11/10(2006.01)B05C13/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种钢丝生产用的除脏涂油装置(57)摘要本发明公开了一种钢丝生产用的除脏涂油装置，包括底座和毛刷，所述底座中间设置有电机，且电机右侧连接有传动机构，所述传动机构上方固定安装有连杆，所述连杆两侧固定连接有传动轮，且传动轮中间连接有传动带，所述传动带上方设置有除脏筒，且除脏筒外部安装有机罩，所述机罩上方设置有上油筒，且上油筒中间固定安装有穿孔，所述上油筒下方设置有传动轮，且传动轮下方安装有储油槽，所述储油槽右侧固定有底座，所述毛刷外部连接有除脏筒，且除脏筒底部固定有液压缸。该钢丝生产用的除脏涂油装置设置有液压缸，可以很好的方便整个液压缸带动除脏筒来回的移动，进由此钢丝便可以在整个除脏筒内部毛刷的作用下进行全面的除脏过程。CN107694981ACN107694981A权利要求书1/1页1.一种钢丝生产用的除脏涂油装置，包括底座（1）和毛刷（12），其特征在于：所述底座（1）中间设置有电机（2），且电机（2）右侧连接有传动机构（3），所述传动机构（3）上方固定安装有连杆（4），所述连杆（4）两侧固定连接有传动轮（9），且传动轮（9）中间连接有传动带（5），所述传动带（5）上方设置有除脏筒（6），且除脏筒（6）外部安装有机罩（7），所述机罩（7）上方设置有上油筒（8），且上油筒（8）中间固定安装有穿孔（11），所述上油筒（8）下方设置有传动轮（9），且传动轮（9）下方安装有储油槽（10），所述储油槽（10）右侧固定有底座（1），所述毛刷（12）外部连接有除脏筒（6），且除脏筒（6）底部固定有液压缸（13）。2.根据权利要求1所述的一种钢丝生产用的除脏涂油装置，其特征在于：所述传动带（5）与液压缸（13）为固定连接，且传动带（5）上均匀分布有6个除脏筒（6），并且除脏筒（6）与液压缸（13）的顶端相互连接，同时除脏筒（6）与液压缸（13）的连接方式为焊接。3.根据权利要求1所述的一种钢丝生产用的除脏涂油装置，其特征在于：所述除脏筒（6）呈半圆弧状结构，且除脏筒（6）内部四周均与毛刷（12）为固定连接，并且毛刷（12）的长度为整个除脏筒（6）长度的三分之二。4.根据权利要求1所述的一种钢丝生产用的除脏涂油装置，其特征在于：所述机罩（7）与上油筒（8）为固定连接，且上油筒（8）的中轴线与除脏筒（6）的中轴线处于同一直线上。5.根据权利要求1所述的一种钢丝生产用的除脏涂油装置，其特征在于：所述上油筒（8）上方均匀的分布有7个穿孔（11），且穿孔（11）的直径范围为1-8cm。6.根据权利要求1所述的一种钢丝生产用的除脏涂油装置，其特征在于：所述储油槽（10）的长度大于上油筒（8）到机罩（7）右侧的距离，且储油槽（10）呈圆弧形结构。2CN107694981A说明书1/3页一种钢丝生产用的除脏涂油装置技术领域[0001]本发明涉及钢丝生产技术领域，具体为一种钢丝生产用的除脏涂油装置。背景技术[0002]钢丝生产用的除脏涂油装置是一种对生产完成后的钢丝表面灰尘进行去除，同时通过上油机构进行上油，进而达到对钢丝进行绕卷售卖的辅助装置，虽然现有市场上的钢丝生产用除脏涂油装置种类与数量众多，但其还是存在着一些问题，例如现有市场上的钢丝除油装置不能很彻底的对钢丝的表面进行除脏处理，进而便使得整个钢丝在上油过后会发生大部分钢丝检测不合格的问题，还有现有的上油机构在进行上油的过程中经常会发生大量的油量浪费的问题，不能很好的对油量进行收集，导致大量的资源浪费，因此，为解决以上问题我们便提出一种钢丝除脏上油装置。发明内容[0003]本发明的目的在于提供一种钢丝生产用的除脏涂油装置，以解决上述背景技术提出的目前市场上的钢丝除脏上油机构不能很彻底的对钢丝的四周及表面进行彻底的清除，造成钢丝表面清除不彻底以及在进行上油的过程中不能很好的对油量进行收集的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种钢丝生产用的除脏涂油装置，包括底座和毛刷，所述底座中间设置有电机，且电机右侧连接有传动机构，所述传动机构上方固定安装有连杆
