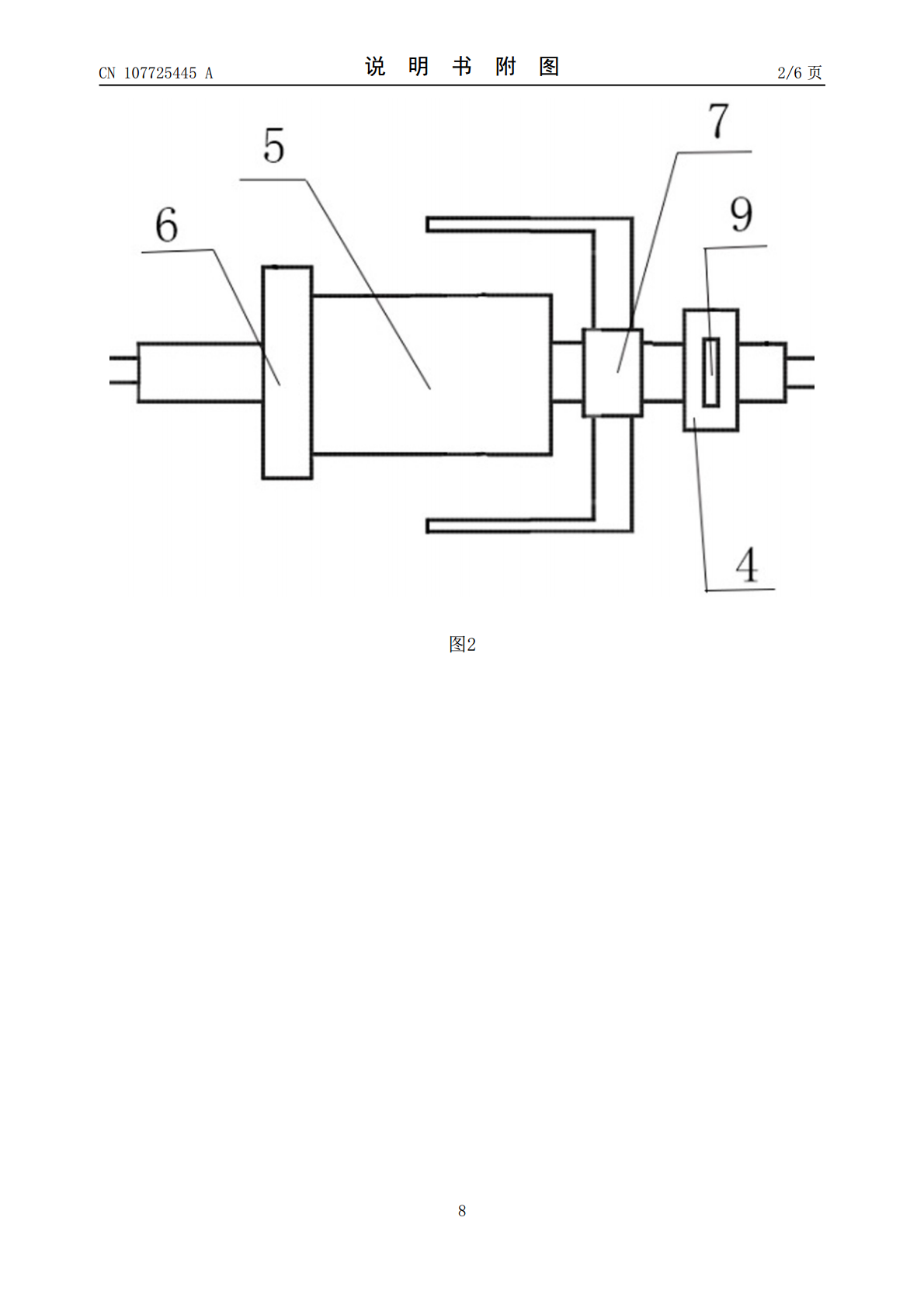

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107725445A(43)申请公布日2018.02.23(21)申请号201711103480.4(22)申请日2017.11.10(71)申请人钦州学院地址535011广西壮族自治区钦州市钦南区滨海大道12号(72)发明人朱念(74)专利代理机构南宁深之意专利代理事务所(特殊普通合伙)45123代理人徐国华(51)Int.Cl.F04D25/10(2006.01)F04D27/00(2006.01)F04D29/00(2006.01)F04D29/26(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种可自动调节风力和反转风向的电风扇(57)摘要本发明提供一种可自动调节风力和反转风向的电风扇，通过给电风扇的电动机连接一个可控制电机反转的单片机，改变电机的转向，使风向变成相反风向,再通过去改变扇叶结构，使用独立单片式结构扇叶设计，安装在一个套在电机转轴上的套环上，扇叶传动杆处套有固定齿轮，通过一个微型电机控制转动角度，对扇叶进行可变换角度的操作设计，使得送风的风力和方向进一步得到完善，风扇通电，启动红外感应装置，通过感应到的人体的位置，如人体在风扇送风向的背面，控制系统控制单片机状态，实现电动机反转，以及启动微型电机进行扇叶角度变化，实现风扇的风向反转，解决了电风扇单一风向出风，以及解决在狭小空间里，需要反向风向吹的时候，调转风扇风向麻烦吃力的问题。CN107725445ACN107725445A权利要求书1/1页1.一种可自动调节风力和反转风向的电风扇，包括扇叶、电动机（5）、风扇支撑架（8）和控制系统；所述的风扇支撑架（8）的前后两侧分别设有一个红外感应器；所述的风扇支撑架（8）上还设有温度传感器；所述的电动机（5）安装在风扇支撑架（8）上；所述的控制系统设有控制电动机正反转和转速的单片机；；电动机（5）的转轴端设置有圆形套环（7）和360度旋转连接环（4），尾端设置有固定装置（6）；其特征在于：所述的圆形套环（7）上设有凹形钻孔，环壁上设有微型电机（1），并且微型电机（1）的转轴上设有一小齿轮（3）；所述的扇叶为独立式扇叶，其底端设有传动杆（10），传动杆（10）通过圆形套环（7）上的凹形钻孔进行固定支撑；并且传动杆（10）的端部设有一大齿轮（2）；传动杆10的大齿轮（2）与微型电机（1）的转轴上的小齿轮（3）相啮合，并且大齿轮（2）的周长为小齿轮（3）周长的两倍，即小齿轮（3）转动一圈，大齿轮（2）便转动半圈，扇叶便随着传动杆（10）转动，实现180度的角度变换；所述的风扇支撑架（8）为两个呈凹形支架，并且这两个呈凹形支架的固定端分别安装在固定装置（6）和360度旋转连接环（4）的固定端上；所述的360度旋转连接环（4）设有套环形360度转接线装置（9）；所述的微型电机（1）、套环形360度转接线装置（9）、电动机（5）、单片机、红外感应器和温度传感器分别与控制系统相连接；所述控制系统还包括与电动机连接的变频器。2.根据权利要求1所述可自动调节风力和反转风向的电风扇，其特征在于：所述的微型电机（1）的接线端与套环形360度转接线装置（9）连接，防止微型电机（1）绕线。3.根据权利要求1所述的可自动调节风力和反转风向的电风扇，其特征在于：所述的凹形钻孔的凹形区贴合一个塑料压块对扇叶进行固定。2CN107725445A说明书1/4页一种可自动调节风力和反转风向的电风扇[0001]技术领域：本发明属于家用电器技术领域，涉及一种可自动调节风力和反转风向的电风扇。[0002]背景技术：在吹风扇的时候，会有一个很大烦恼，在很多场景，我们所处的空间只允许放置一台风扇，虽然现在风扇有摆头的功能，但是，当要反向位置要吹风扇的时候，就需要手动调整，特别是在空间情况很紧凑的情况下，会显得很麻烦，虽然现有一些风扇可以360度旋转风向，但是，就对于需要反向的一个风向的时候，360度的风向，就显得太浪费了，就如在风扇放在卧室，处于办公桌和床之间，当办公结束想躺在床上休息的时候，要手动的去转动一下风扇，把送风口方向转回到床上，这样，就显得麻烦。[0003]发明内容：本发明的目的在于针对现有技术的不足，提供了一种可自动调节风力和反转风向的电风扇。本发明通过给电风扇的电动机连接一个可控制电机反转的单片机的方法，改变电机的转向，使得改变风扇的风向变成相反风向,再通过去改变扇叶结构，使得送风的风力和方向进一步得到改变；同时通过控制系统自动调整风力大小，达到人体适宜温度。[0004]为了实现上述目的，本发明采用了以下技术方案：一种可自动调节风力和反转风向的电风扇，包括扇叶、微型电机、电动机、风扇支撑架和控制系统；所述的电动机安装在风扇支撑架上，电动机转轴端设置有
