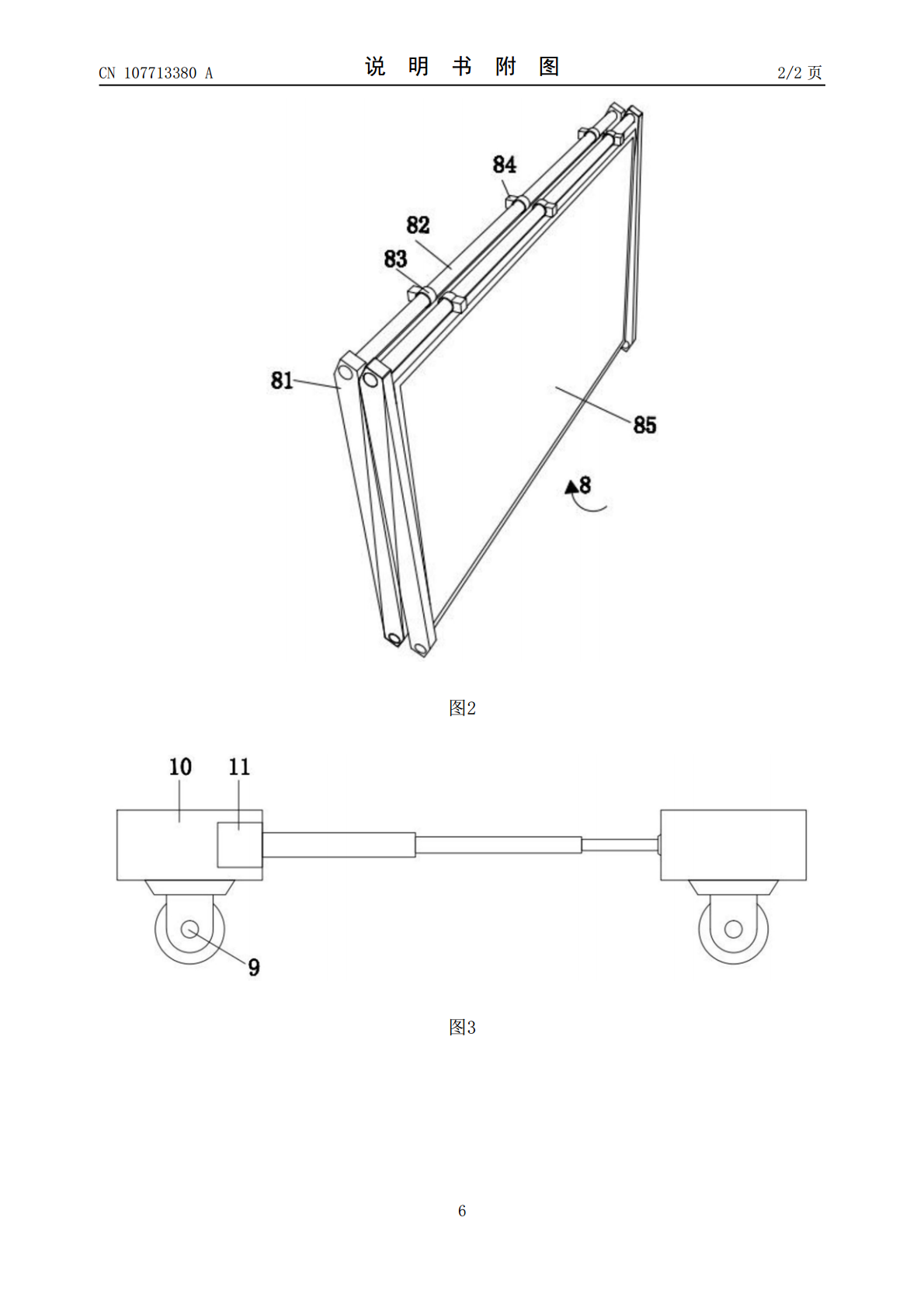

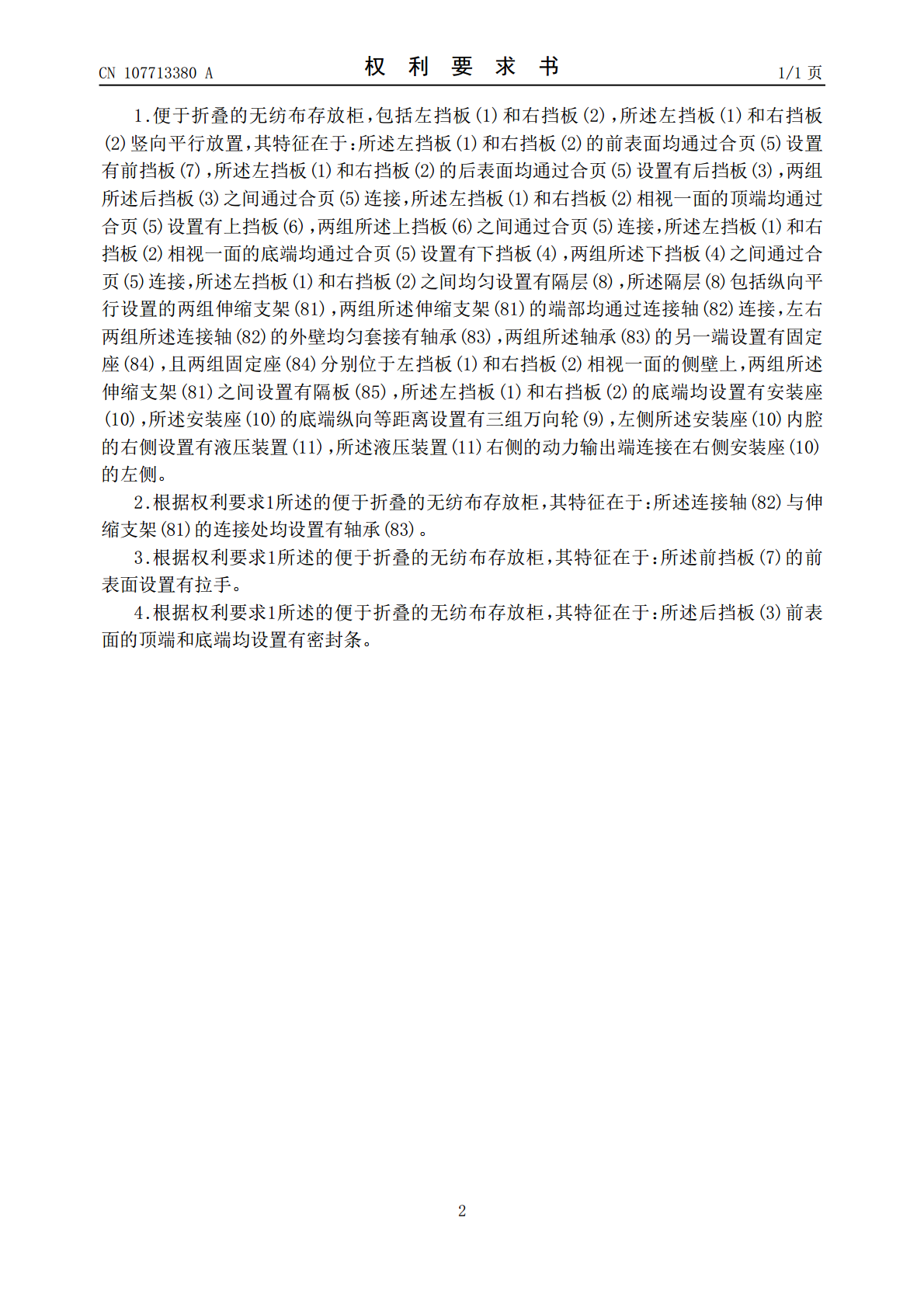

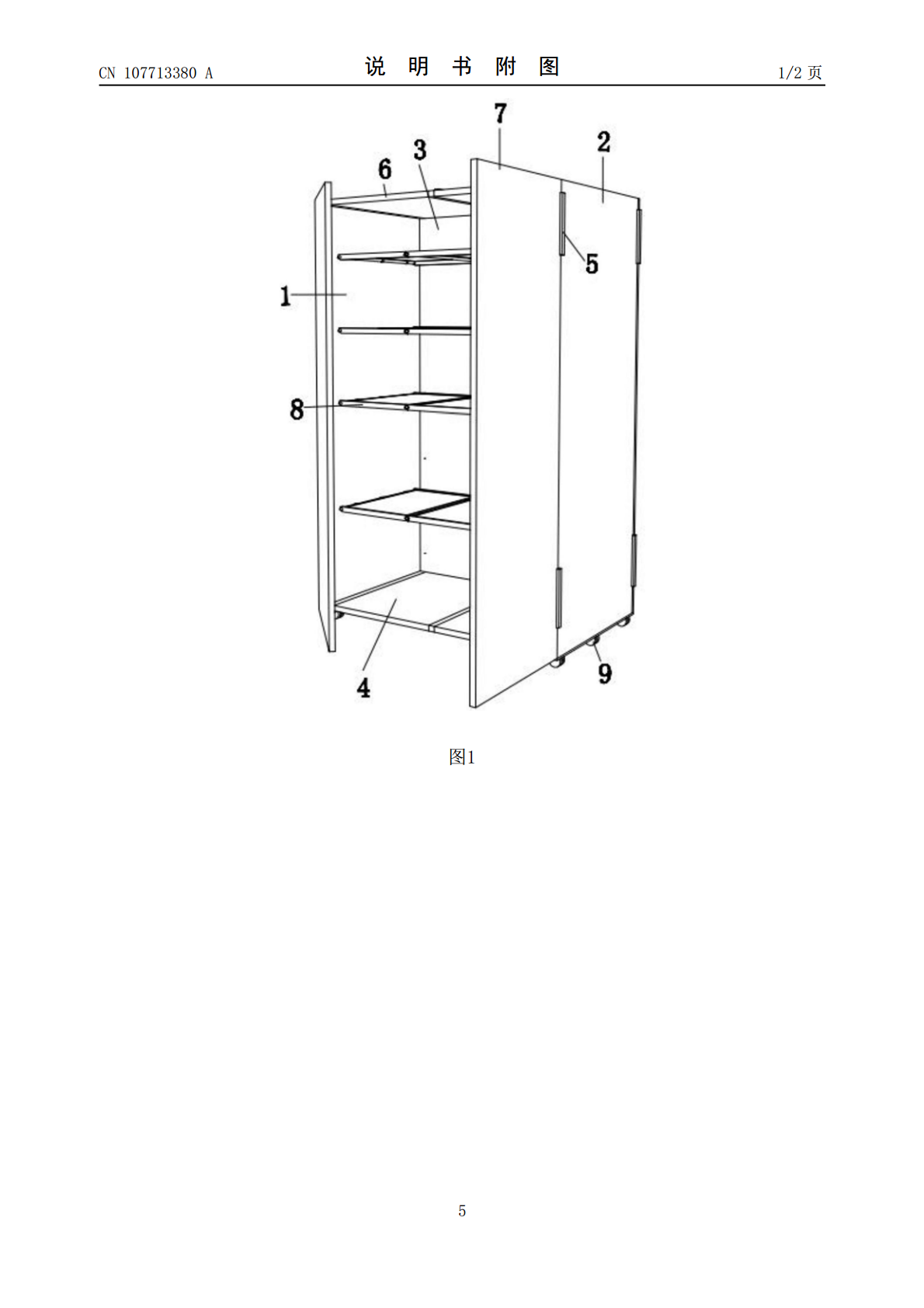

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107713380A(43)申请公布日2018.02.23(21)申请号201711136472.X(22)申请日2017.11.16(71)申请人湖北同盛网络科技有限公司地址433000湖北省仙桃市沔阳大道113号（科技创业园）B楼406-407(72)发明人陈国艳(51)Int.Cl.A47B43/00(2006.01)A47B96/02(2006.01)A47B91/06(2006.01)权利要求书1页说明书2页附图2页(54)发明名称便于折叠的无纺布存放柜(57)摘要本发明公开了存放柜技术领域的便于折叠的无纺布存放柜，所述左挡板和右挡板的后表面均通过合页设置有后挡板，所述左挡板和右挡板相视一面的顶端均通过合页设置有上挡板，两组所述上挡板之间通过合页连接，所述左挡板和右挡板相视一面的底端均通过合页设置有下挡板，两组所述下挡板之间通过合页连接，所述左挡板和右挡板之间均匀设置有隔层，所述隔层包括纵向平行设置的两组伸缩支架，通过设置万向轮，使得存放柜便于移动和运输，通过设置合页和伸缩支架，使得柜体可折叠，有效减少其在不使用时的占地面积，通过设置滑液压装置，进行存放柜的收缩工作，本发明结构合理，使用方便。CN107713380ACN107713380A权利要求书1/1页1.便于折叠的无纺布存放柜，包括左挡板(1)和右挡板(2)，所述左挡板(1)和右挡板(2)竖向平行放置，其特征在于：所述左挡板(1)和右挡板(2)的前表面均通过合页(5)设置有前挡板(7)，所述左挡板(1)和右挡板(2)的后表面均通过合页(5)设置有后挡板(3)，两组所述后挡板(3)之间通过合页(5)连接，所述左挡板(1)和右挡板(2)相视一面的顶端均通过合页(5)设置有上挡板(6)，两组所述上挡板(6)之间通过合页(5)连接，所述左挡板(1)和右挡板(2)相视一面的底端均通过合页(5)设置有下挡板(4)，两组所述下挡板(4)之间通过合页(5)连接，所述左挡板(1)和右挡板(2)之间均匀设置有隔层(8)，所述隔层(8)包括纵向平行设置的两组伸缩支架(81)，两组所述伸缩支架(81)的端部均通过连接轴(82)连接，左右两组所述连接轴(82)的外壁均匀套接有轴承(83)，两组所述轴承(83)的另一端设置有固定座(84)，且两组固定座(84)分别位于左挡板(1)和右挡板(2)相视一面的侧壁上，两组所述伸缩支架(81)之间设置有隔板(85)，所述左挡板(1)和右挡板(2)的底端均设置有安装座(10)，所述安装座(10)的底端纵向等距离设置有三组万向轮(9)，左侧所述安装座(10)内腔的右侧设置有液压装置(11)，所述液压装置(11)右侧的动力输出端连接在右侧安装座(10)的左侧。2.根据权利要求1所述的便于折叠的无纺布存放柜，其特征在于：所述连接轴(82)与伸缩支架(81)的连接处均设置有轴承(83)。3.根据权利要求1所述的便于折叠的无纺布存放柜，其特征在于：所述前挡板(7)的前表面设置有拉手。4.根据权利要求1所述的便于折叠的无纺布存放柜，其特征在于：所述后挡板(3)前表面的顶端和底端均设置有密封条。2CN107713380A说明书1/2页便于折叠的无纺布存放柜技术领域[0001]本发明涉及存放柜技术领域，具体为便于折叠的无纺布存放柜。背景技术[0002]现有的存放柜的柜体尺寸大小多数是固定的、无法变动的，一旦生产以后便无法更改各个柜子的尺寸大小，传统所用的存放柜不能折叠，故在不使用时，会占用一定的空间，另外，由于体积较大，也不方便托运的问题，为此，我们提出便于折叠的无纺布存放柜。发明内容[0003]本发明的目的在于提供便于折叠的无纺布存放柜，以解决上述背景技术中提出的传统所用的存放柜不能折叠，故在不使用时，会占用一定的空间，另外，由于体积较大，也不方便托运的问题。[0004]为实现上述目的，本发明提供如下技术方案：便于折叠的无纺布存放柜，包括左挡板和右挡板，所述左挡板和右挡板竖向平行放置，所述左挡板和右挡板的前表面均通过合页设置有前挡板，所述左挡板和右挡板的后表面均通过合页设置有后挡板，两组所述后挡板之间通过合页连接，所述左挡板和右挡板相视一面的顶端均通过合页设置有上挡板，两组所述上挡板之间通过合页连接，所述左挡板和右挡板相视一面的底端均通过合页设置有下挡板，两组所述下挡板之间通过合页连接，所述左挡板和右挡板之间均匀设置有隔层，所述隔层包括纵向平行设置的两组伸缩支架，两组所述伸缩支架的端部均通过连接轴连接，左右两组所述连接轴的外壁均匀套接有轴承，两组所述轴承的另一端设置有固定座，且两组固定座分别位于左挡板和右挡板相视一面的侧壁上，两组所述伸缩支架之间设置有隔板，所述左挡板和右挡板的底端均设
