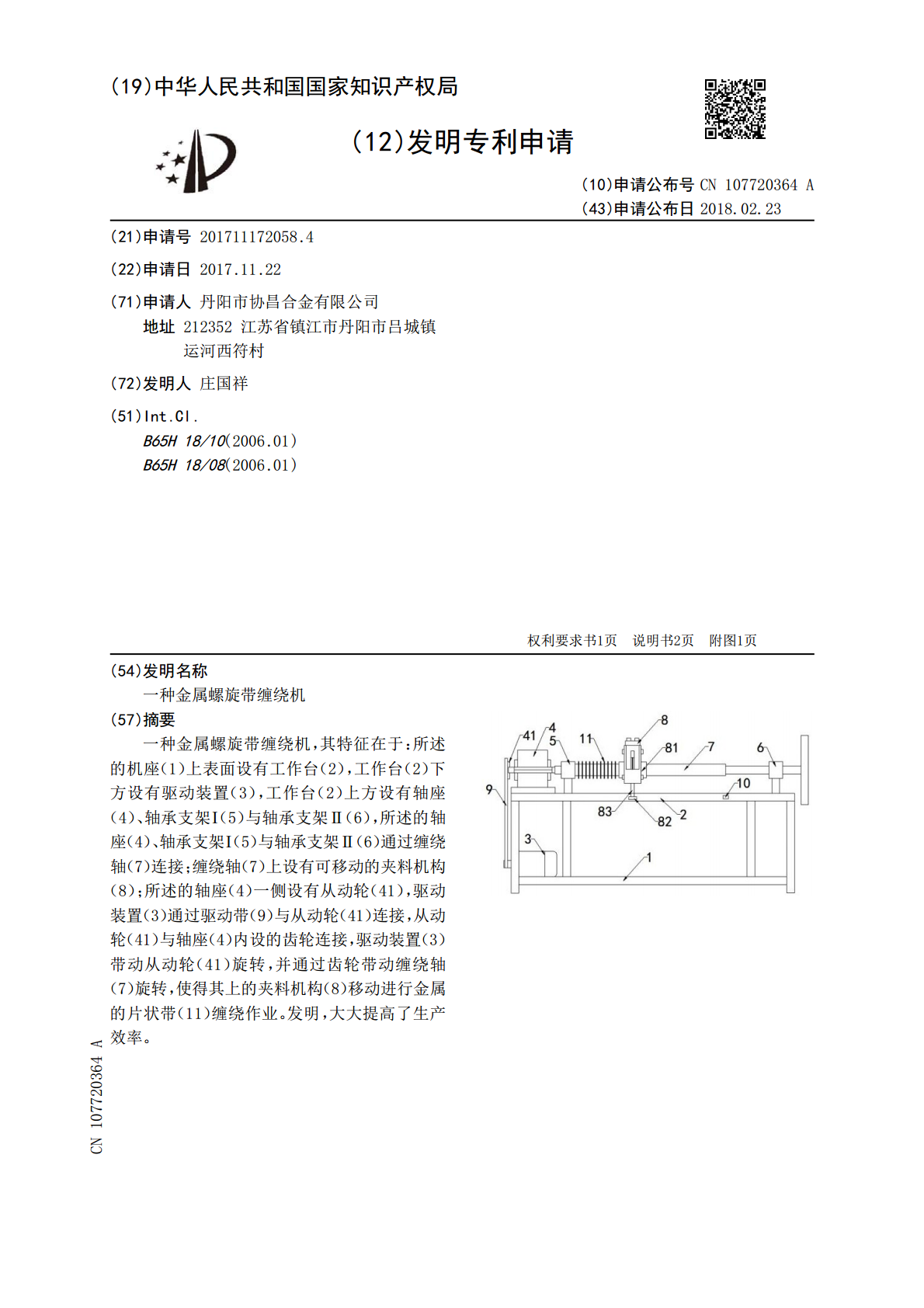

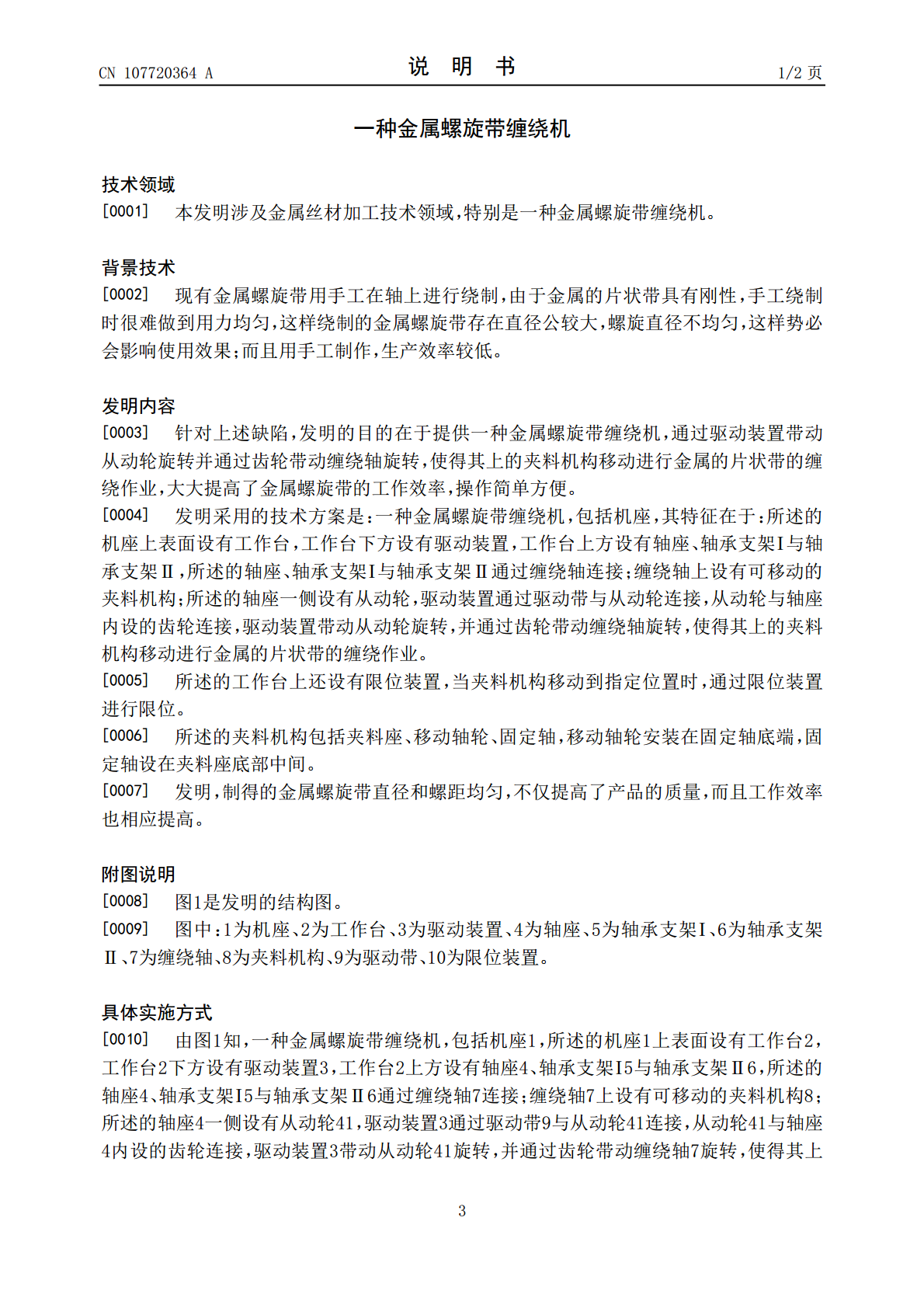

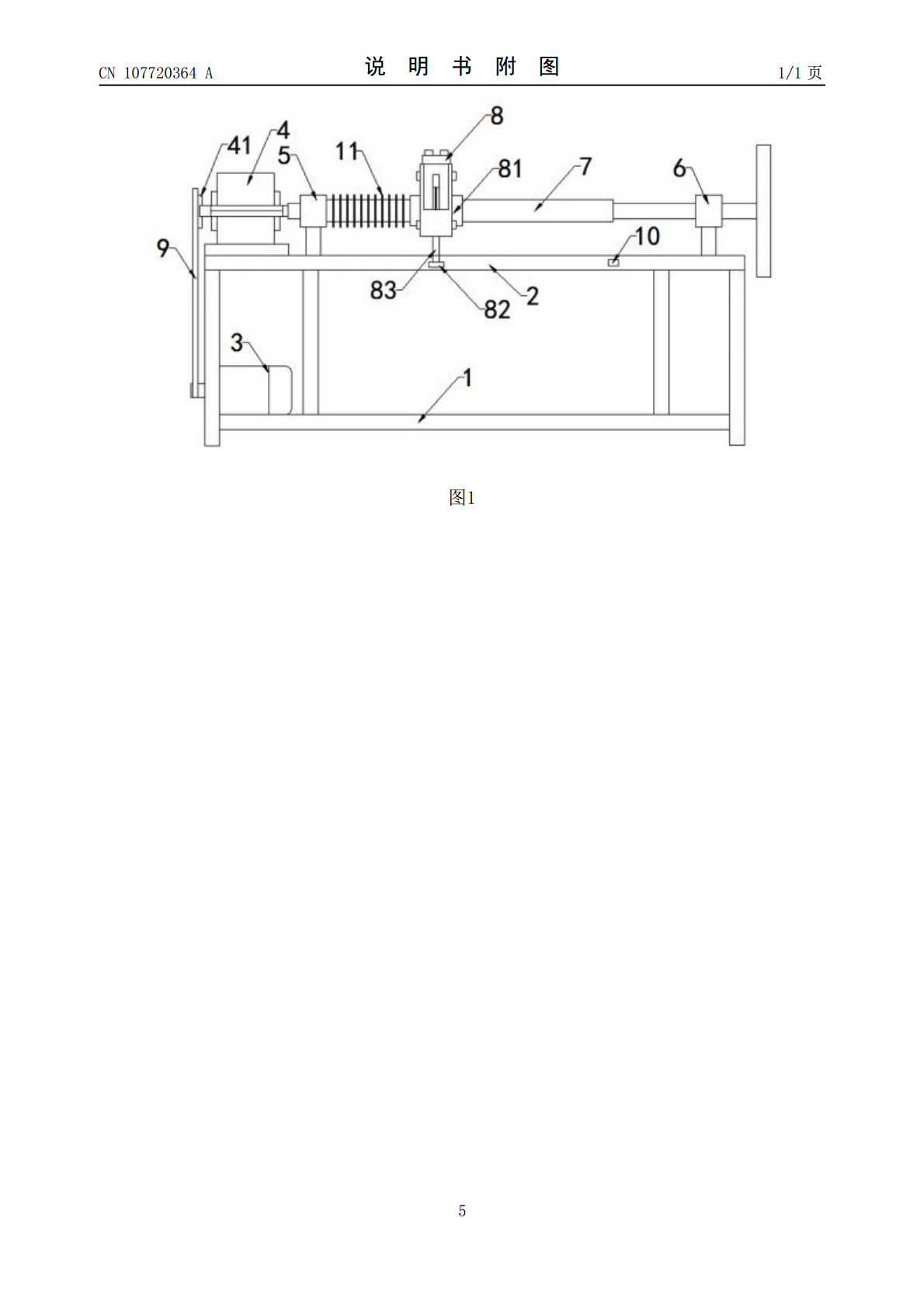

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107720364A(43)申请公布日2018.02.23(21)申请号201711172058.4(22)申请日2017.11.22(71)申请人丹阳市协昌合金有限公司地址212352江苏省镇江市丹阳市吕城镇运河西符村(72)发明人庄国祥(51)Int.Cl.B65H18/10(2006.01)B65H18/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种金属螺旋带缠绕机(57)摘要一种金属螺旋带缠绕机，其特征在于：所述的机座（1）上表面设有工作台（2），工作台（2）下方设有驱动装置（3），工作台（2）上方设有轴座（4）、轴承支架Ⅰ（5）与轴承支架Ⅱ（6），所述的轴座（4）、轴承支架Ⅰ（5）与轴承支架Ⅱ（6）通过缠绕轴（7）连接；缠绕轴（7）上设有可移动的夹料机构（8）；所述的轴座（4）一侧设有从动轮（41），驱动装置（3）通过驱动带（9）与从动轮（41）连接，从动轮（41）与轴座（4）内设的齿轮连接，驱动装置（3）带动从动轮（41）旋转，并通过齿轮带动缠绕轴（7）旋转，使得其上的夹料机构（8）移动进行金属的片状带（11）缠绕作业。发明，大大提高了生产效率。CN107720364ACN107720364A权利要求书1/1页1.一种金属螺旋带缠绕机，包括机座（1），其特征在于：所述的机座（1）上表面设有工作台（2），工作台（2）下方设有驱动装置（3），工作台（2）上方设有轴座（4）、轴承支架Ⅰ（5）与轴承支架Ⅱ（6），所述的轴座（4）、轴承支架Ⅰ（5）与轴承支架Ⅱ（6）通过缠绕轴（7）连接；缠绕轴（7）上设有可移动的夹料机构（8）；所述的轴座（4）一侧设有从动轮（41），驱动装置（3）通过驱动带（9）与从动轮（41）连接，从动轮（41）与轴座（4）内设的齿轮连接，驱动装置（3）带动从动轮（41）旋转，并通过齿轮带动缠绕轴（7）旋转，使得其上的夹料机构（8）移动进行金属的片状带（11）缠绕作业。2.根据权利要求1所述的一种金属螺旋带缠绕机，其特征在于：所述的工作台（2）上还设有限位装置（10），当夹料机构（8）移动到指定位置时，通过限位装置（10）进行限位。3.根据权利要求1所述的一种金属螺旋带缠绕机，其特征在于：所述的夹料机构（8）包括夹料座（81）、移动轴轮（82）、固定轴（83），移动轴轮（82）安装在固定轴（83）底端，固定轴（83）设在夹料座（81）底部中间。2CN107720364A说明书1/2页一种金属螺旋带缠绕机技术领域[0001]本发明涉及金属丝材加工技术领域，特别是一种金属螺旋带缠绕机。背景技术[0002]现有金属螺旋带用手工在轴上进行绕制，由于金属的片状带具有刚性，手工绕制时很难做到用力均匀，这样绕制的金属螺旋带存在直径公较大，螺旋直径不均匀，这样势必会影响使用效果；而且用手工制作，生产效率较低。发明内容[0003]针对上述缺陷，发明的目的在于提供一种金属螺旋带缠绕机，通过驱动装置带动从动轮旋转并通过齿轮带动缠绕轴旋转，使得其上的夹料机构移动进行金属的片状带的缠绕作业，大大提高了金属螺旋带的工作效率，操作简单方便。[0004]发明采用的技术方案是：一种金属螺旋带缠绕机，包括机座，其特征在于：所述的机座上表面设有工作台，工作台下方设有驱动装置，工作台上方设有轴座、轴承支架Ⅰ与轴承支架Ⅱ，所述的轴座、轴承支架Ⅰ与轴承支架Ⅱ通过缠绕轴连接；缠绕轴上设有可移动的夹料机构；所述的轴座一侧设有从动轮，驱动装置通过驱动带与从动轮连接，从动轮与轴座内设的齿轮连接，驱动装置带动从动轮旋转，并通过齿轮带动缠绕轴旋转，使得其上的夹料机构移动进行金属的片状带的缠绕作业。[0005]所述的工作台上还设有限位装置，当夹料机构移动到指定位置时，通过限位装置进行限位。[0006]所述的夹料机构包括夹料座、移动轴轮、固定轴，移动轴轮安装在固定轴底端，固定轴设在夹料座底部中间。[0007]发明，制得的金属螺旋带直径和螺距均匀，不仅提高了产品的质量，而且工作效率也相应提高。附图说明[0008]图1是发明的结构图。[0009]图中：1为机座、2为工作台、3为驱动装置、4为轴座、5为轴承支架Ⅰ、6为轴承支架Ⅱ、7为缠绕轴、8为夹料机构、9为驱动带、10为限位装置。具体实施方式[0010]由图1知，一种金属螺旋带缠绕机，包括机座1，所述的机座1上表面设有工作台2，工作台2下方设有驱动装置3，工作台2上方设有轴座4、轴承支架Ⅰ5与轴承支架Ⅱ6，所述的轴座4、轴承支架Ⅰ5与轴承支架Ⅱ6通过缠绕轴7连接；缠绕轴7上设有可移动的夹料机构8；所述的轴座4一侧设有从动轮41，驱动装置3通过驱动带9与从动轮41连接，从动轮41与轴座4内设的齿轮连接，驱动装置3带
