一种模具的吹尘吸尘机构.pdf

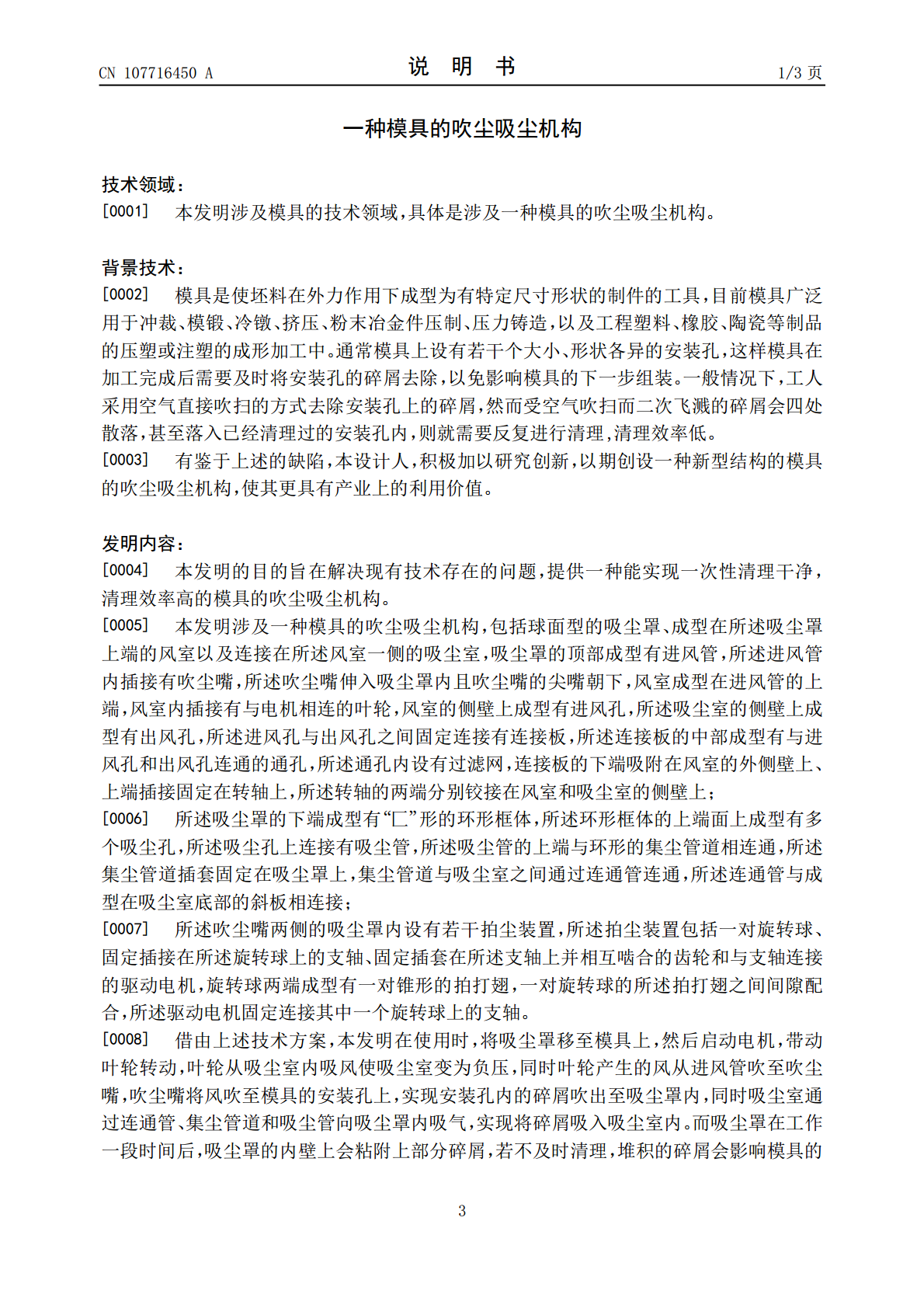

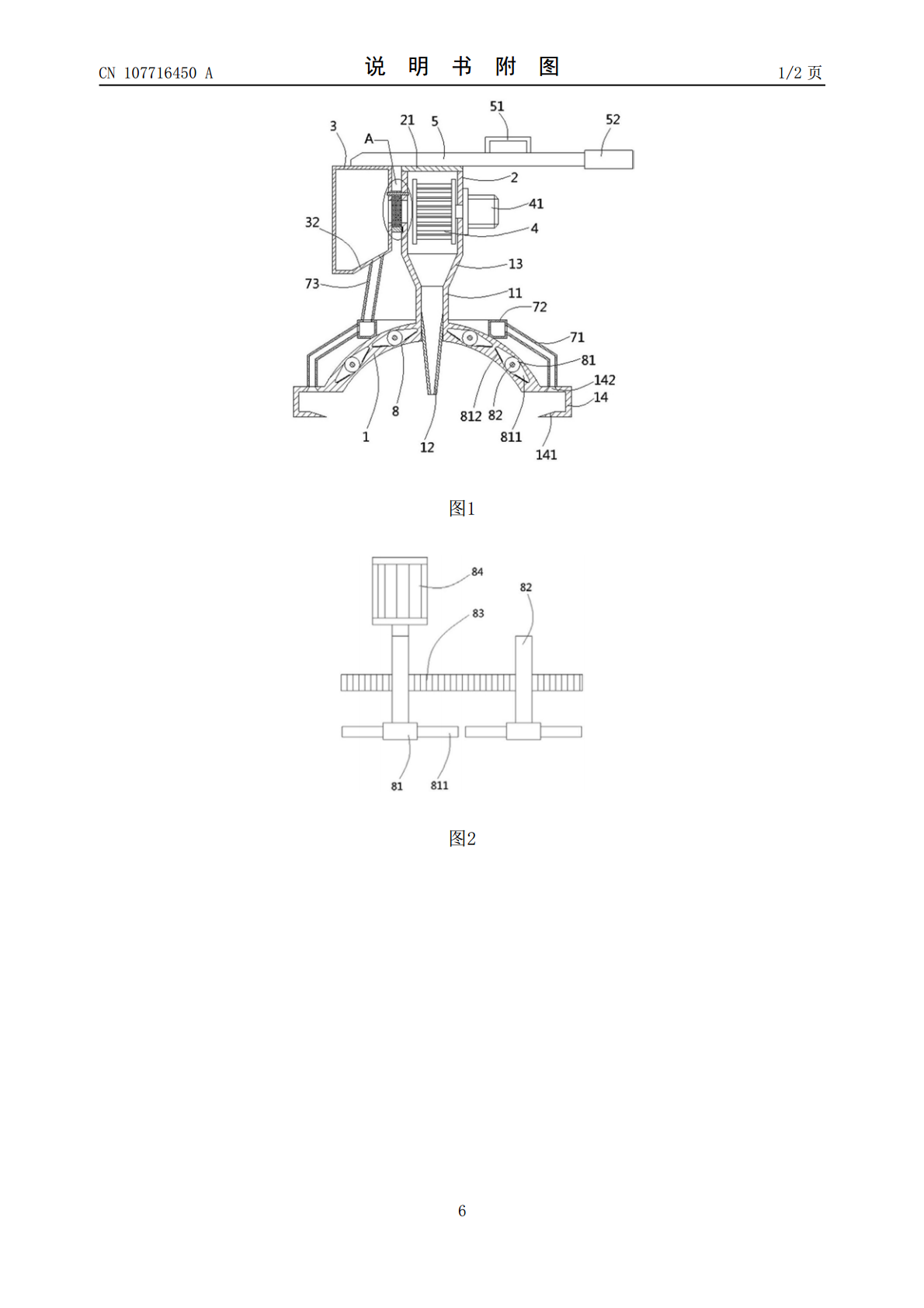

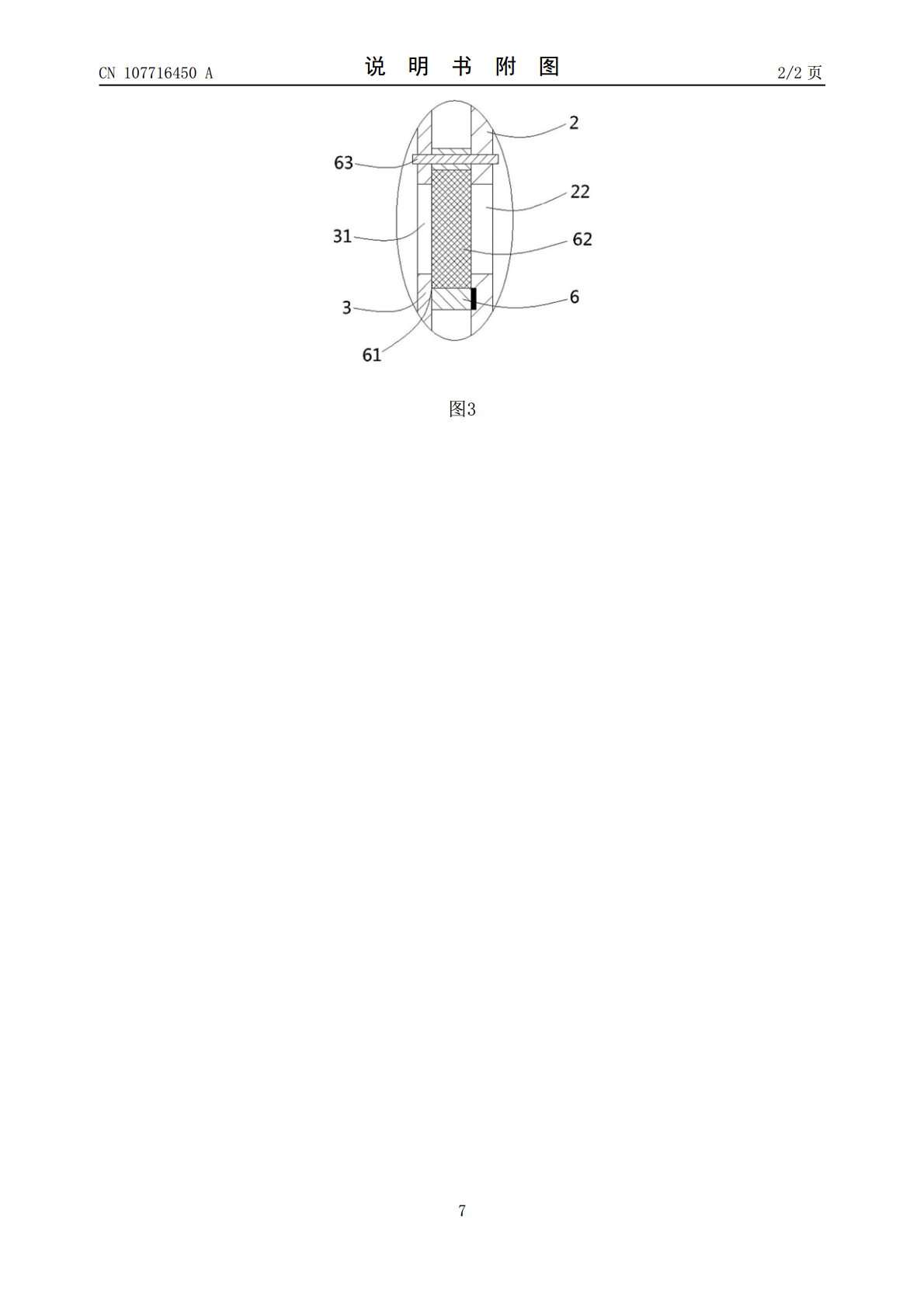

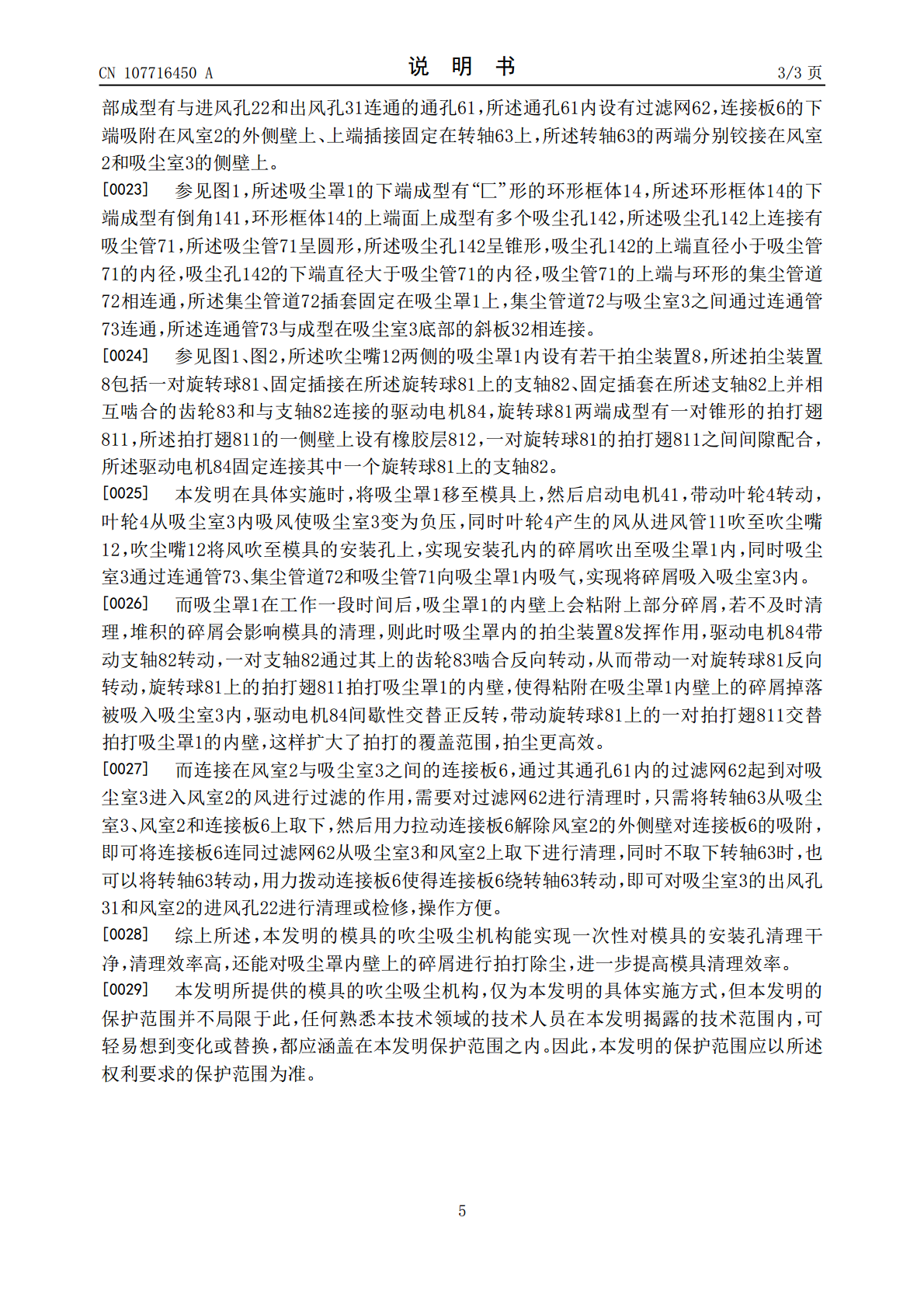

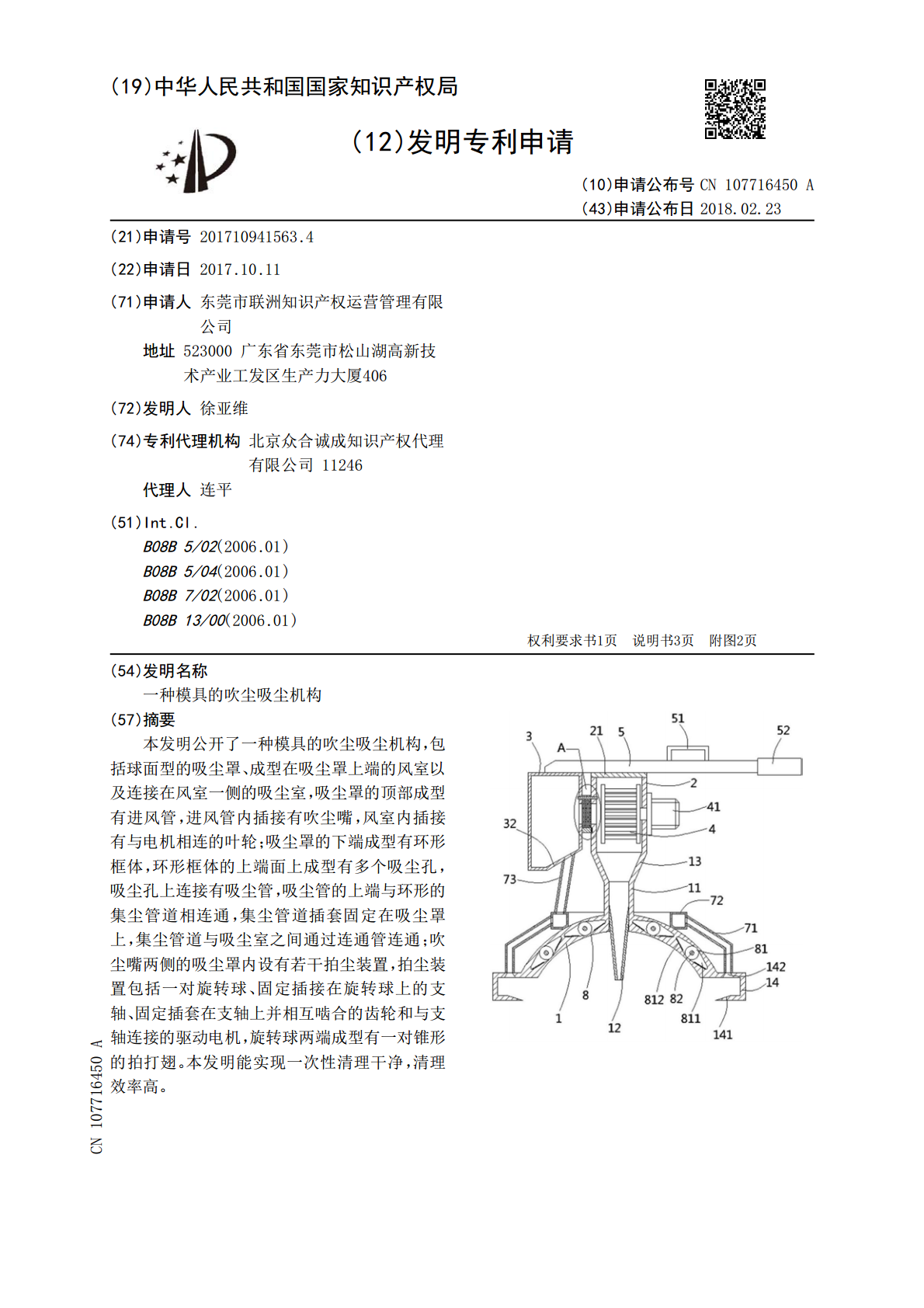

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107716450A(43)申请公布日2018.02.23(21)申请号201710941563.4(22)申请日2017.10.11(71)申请人东莞市联洲知识产权运营管理有限公司地址523000广东省东莞市松山湖高新技术产业工发区生产力大厦406(72)发明人徐亚维(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人连平(51)Int.Cl.B08B5/02(2006.01)B08B5/04(2006.01)B08B7/02(2006.01)B08B13/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种模具的吹尘吸尘机构(57)摘要本发明公开了一种模具的吹尘吸尘机构，包括球面型的吸尘罩、成型在吸尘罩上端的风室以及连接在风室一侧的吸尘室，吸尘罩的顶部成型有进风管，进风管内插接有吹尘嘴，风室内插接有与电机相连的叶轮；吸尘罩的下端成型有环形框体，环形框体的上端面上成型有多个吸尘孔，吸尘孔上连接有吸尘管，吸尘管的上端与环形的集尘管道相连通，集尘管道插套固定在吸尘罩上，集尘管道与吸尘室之间通过连通管连通；吹尘嘴两侧的吸尘罩内设有若干拍尘装置，拍尘装置包括一对旋转球、固定插接在旋转球上的支轴、固定插套在支轴上并相互啮合的齿轮和与支轴连接的驱动电机，旋转球两端成型有一对锥形的拍打翅。本发明能实现一次性清理干净，清理效率高。CN107716450ACN107716450A权利要求书1/1页1.一种模具的吹尘吸尘机构，其特征在于：包括球面型的吸尘罩(1)、成型在所述吸尘罩上端的风室(2)以及连接在所述风室一侧的吸尘室(3)，吸尘罩(1)的顶部成型有进风管(11)，所述进风管内插接有吹尘嘴(12)，所述吹尘嘴伸入吸尘罩(1)内且吹尘嘴(12)的尖嘴朝下，风室(2)成型在进风管(11)的上端，风室(2)内插接有与电机(41)相连的叶轮(4)，风室(2)的侧壁上成型有进风孔(22)，所述吸尘室(3)的侧壁上成型有出风孔(31)，所述进风孔(22)与出风孔(31)之间固定连接有连接板(6)，所述连接板的中部成型有与进风孔(22)和出风孔(31)连通的通孔(61)，所述通孔内设有过滤网(62)，连接板(6)的下端吸附在风室(2)的外侧壁上、上端插接固定在转轴(63)上，所述转轴的两端分别铰接在风室(2)和吸尘室(3)的侧壁上；所述吸尘罩(1)的下端成型有“匚”形的环形框体(14)，所述环形框体的上端面上成型有多个吸尘孔(142)，所述吸尘孔上连接有吸尘管(71)，所述吸尘管的上端与环形的集尘管道(72)相连通，所述集尘管道插套固定在吸尘罩(1)上，集尘管道(72)与吸尘室(3)之间通过连通管(73)连通，所述连通管与成型在吸尘室(3)底部的斜板(32)相连接；所述吹尘嘴(12)两侧的吸尘罩(1)内设有若干拍尘装置(8)，所述拍尘装置包括一对旋转球(81)、固定插接在所述旋转球上的支轴(82)、固定插套在所述支轴上并相互啮合的齿轮(83)和与支轴(82)连接的驱动电机(84)，旋转球(81)两端成型有一对锥形的拍打翅(811)，一对旋转球(81)的所述拍打翅(811)之间间隙配合，所述驱动电机(84)固定连接其中一个旋转球(81)上的支轴(82)。2.根据权利要求1所述的模具的吹尘吸尘机构，其特征在于：所述吸尘管(71)呈圆形，所述吸尘孔(142)呈锥形，吸尘孔的上端直径小于吸尘管(71)的内径，吸尘孔(142)的下端直径大于吸尘管(71)的内径。3.根据权利要求1所述的模具的吹尘吸尘机构，其特征在于：所述拍打翅(811)的一侧壁上设有橡胶层(812)。4.根据权利要求1所述的模具的吹尘吸尘机构，其特征在于：所述风室(2)与进风管(11)之间成型有锥形的导流管(13)。5.根据权利要求1所述的模具的吹尘吸尘机构，其特征在于：所述环形框体(14)的下端成型有倒角(141)。6.根据权利要求1所述的模具的吹尘吸尘机构，其特征在于：所述风室(2)的顶部固定有盖板(21)，所述盖板和吸尘室(3)的上端面上固定有手柄(5)，所述手柄上固定有拉手(51)，手柄(5)的一端插套固定有橡胶护套(52)。7.根据权利要求1所述的模具的吹尘吸尘机构，其特征在于：所述电机(41)固定在风室(2)的外侧壁上。2CN107716450A说明书1/3页一种模具的吹尘吸尘机构技术领域：[0001]本发明涉及模具的技术领域，具体是涉及一种模具的吹尘吸尘机构。背景技术：[0002]模具是使坯料在外力作用下成型为有特定尺寸形状的制件的工具，目前模具广泛用于冲裁、模锻、冷镦、挤压、粉末冶金件压制、压力铸造，以及工程塑料、橡胶、陶瓷等制品的压塑或注塑的成形加工中。通常模具上
