一种法兰式中线蝶阀的流水线钻孔设备.pdf

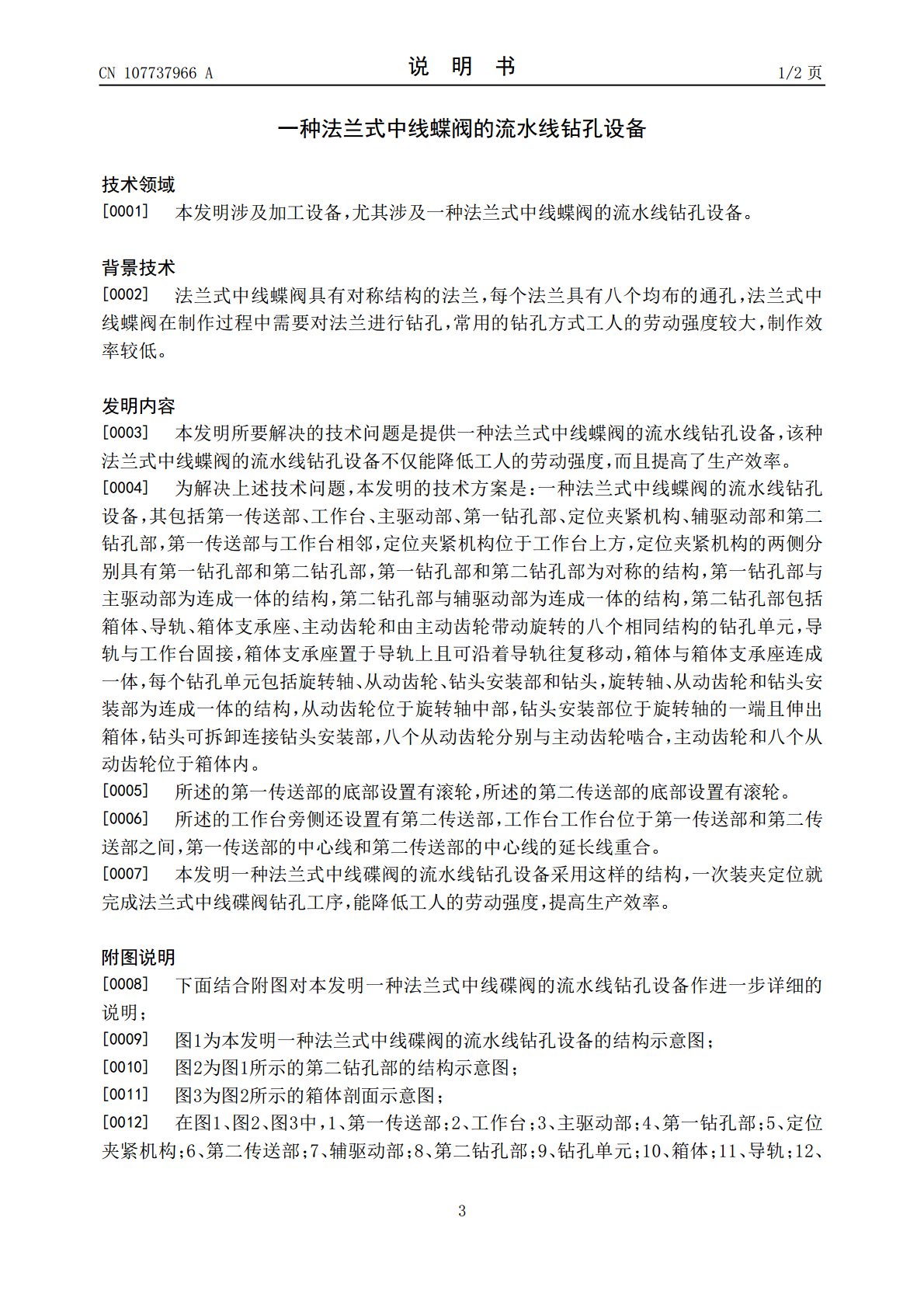

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107737966A(43)申请公布日2018.02.27(21)申请号201711101615.3(22)申请日2017.11.10(71)申请人芜湖锐华暖通科技有限公司地址241200安徽省芜湖市繁昌县经济开发区倍思科创园(72)发明人谢光辉(74)专利代理机构北京元本知识产权代理事务所11308代理人范奇(51)Int.Cl.B23B39/22(2006.01)B23B41/00(2006.01)B23B47/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种法兰式中线蝶阀的流水线钻孔设备(57)摘要本发明公开了一种法兰式中线蝶阀的流水线钻孔设备，其包括第一传送部、工作台、主驱动部、第一钻孔部、定位夹紧机构、辅驱动部和第二钻孔部，第一钻孔部和第二钻孔部为对称的结构，第二钻孔部包括箱体、导轨、箱体支承座、主动齿轮和由主动齿轮带动旋转的八个相同结构的钻孔单元，每个钻孔单元包括旋转轴、从动齿轮、钻头安装部和钻头，从动齿轮位于旋转轴中部，钻头安装部位于旋转轴的一端且伸出箱体，八个从动齿轮分别与主动齿轮啮合，主动齿轮和八个从动齿轮位于箱体内。本发明一种法兰式中线碟阀的流水线钻孔设备采用这样的结构，一次装夹定位就完成法兰式中线碟阀钻孔工序，能降低工人的劳动强度，提高生产效率。CN107737966ACN107737966A权利要求书1/1页1.一种法兰式中线蝶阀的流水线钻孔设备，其特征在于：其包括第一传送部、工作台、主驱动部、第一钻孔部、定位夹紧机构、辅驱动部和第二钻孔部，第一传送部与工作台相邻，定位夹紧机构位于工作台上方，定位夹紧机构的两侧分别具有第一钻孔部和第二钻孔部，第一钻孔部和第二钻孔部为对称的结构，第一钻孔部与主驱动部为连成一体的结构，第二钻孔部与辅驱动部为连成一体的结构，第二钻孔部包括箱体、导轨、箱体支承座、主动齿轮和由主动齿轮带动旋转的八个相同结构的钻孔单元，导轨与工作台固接，箱体支承座置于导轨上且可沿着导轨往复移动，箱体与箱体支承座连成一体，每个钻孔单元包括旋转轴、从动齿轮、钻头安装部和钻头，旋转轴、从动齿轮和钻头安装部为连成一体的结构，从动齿轮位于旋转轴中部，钻头安装部位于旋转轴的一端且伸出箱体，钻头可拆卸连接钻头安装部，八个从动齿轮分别与主动齿轮啮合，主动齿轮和八个从动齿轮位于箱体内。2.根据权利要求1所述的一种法兰式中线蝶阀的流水线钻孔设备，其特征在于：所述的第一传送部的底部设置有滚轮，所述的第二传送部的底部设置有滚轮。3.根据权利要求1所述的一种法兰式中线蝶阀的流水线钻孔设备，其特征在于：所述的工作台旁侧还设置有第二传送部，工作台工作台位于第一传送部和第二传送部之间，第一传送部的中心线和第二传送部的中心线的延长线重合。2CN107737966A说明书1/2页一种法兰式中线蝶阀的流水线钻孔设备技术领域[0001]本发明涉及加工设备，尤其涉及一种法兰式中线蝶阀的流水线钻孔设备。背景技术[0002]法兰式中线蝶阀具有对称结构的法兰，每个法兰具有八个均布的通孔，法兰式中线蝶阀在制作过程中需要对法兰进行钻孔，常用的钻孔方式工人的劳动强度较大，制作效率较低。发明内容[0003]本发明所要解决的技术问题是提供一种法兰式中线蝶阀的流水线钻孔设备，该种法兰式中线蝶阀的流水线钻孔设备不仅能降低工人的劳动强度，而且提高了生产效率。[0004]为解决上述技术问题，本发明的技术方案是：一种法兰式中线蝶阀的流水线钻孔设备，其包括第一传送部、工作台、主驱动部、第一钻孔部、定位夹紧机构、辅驱动部和第二钻孔部，第一传送部与工作台相邻，定位夹紧机构位于工作台上方，定位夹紧机构的两侧分别具有第一钻孔部和第二钻孔部，第一钻孔部和第二钻孔部为对称的结构，第一钻孔部与主驱动部为连成一体的结构，第二钻孔部与辅驱动部为连成一体的结构，第二钻孔部包括箱体、导轨、箱体支承座、主动齿轮和由主动齿轮带动旋转的八个相同结构的钻孔单元，导轨与工作台固接，箱体支承座置于导轨上且可沿着导轨往复移动，箱体与箱体支承座连成一体，每个钻孔单元包括旋转轴、从动齿轮、钻头安装部和钻头，旋转轴、从动齿轮和钻头安装部为连成一体的结构，从动齿轮位于旋转轴中部，钻头安装部位于旋转轴的一端且伸出箱体，钻头可拆卸连接钻头安装部，八个从动齿轮分别与主动齿轮啮合，主动齿轮和八个从动齿轮位于箱体内。[0005]所述的第一传送部的底部设置有滚轮，所述的第二传送部的底部设置有滚轮。[0006]所述的工作台旁侧还设置有第二传送部，工作台工作台位于第一传送部和第二传送部之间，第一传送部的中心线和第二传送部的中心线的延长线重合。[0007]本发明一种法兰式中线碟阀的流水线钻孔设备采用这样的结构，一次装夹定位就
