一种阳台雨棚雨水收集和储存装置.pdf

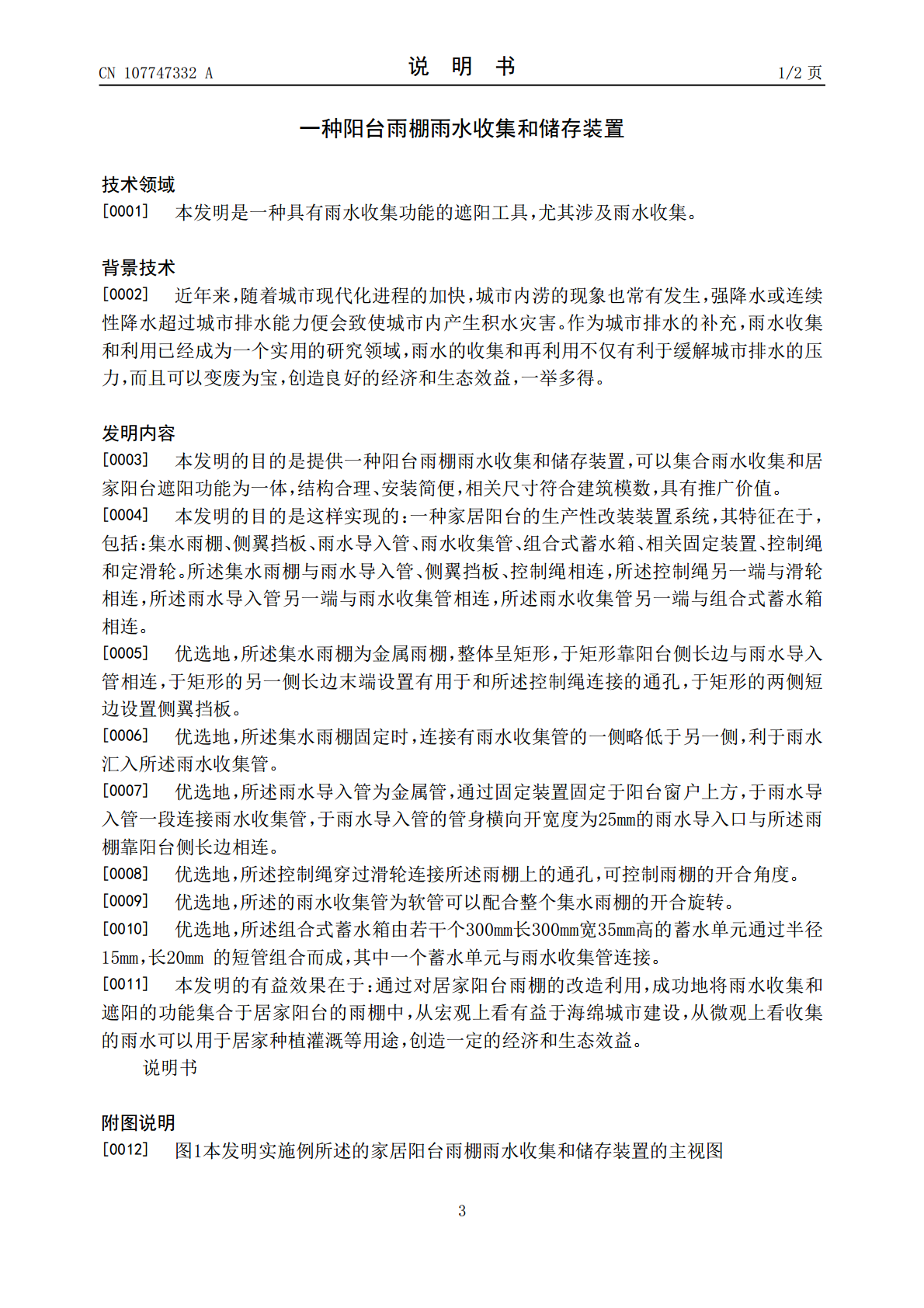

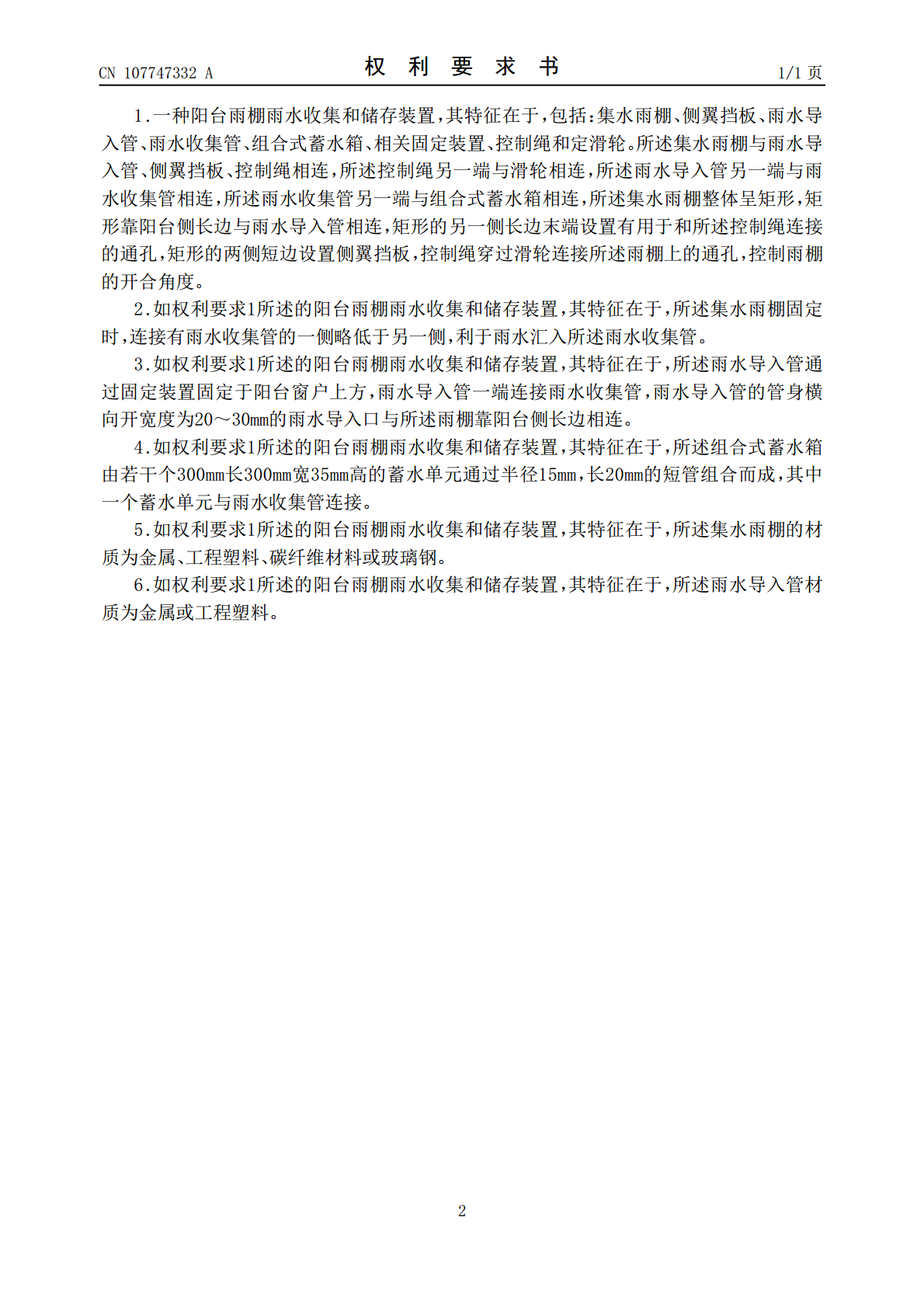

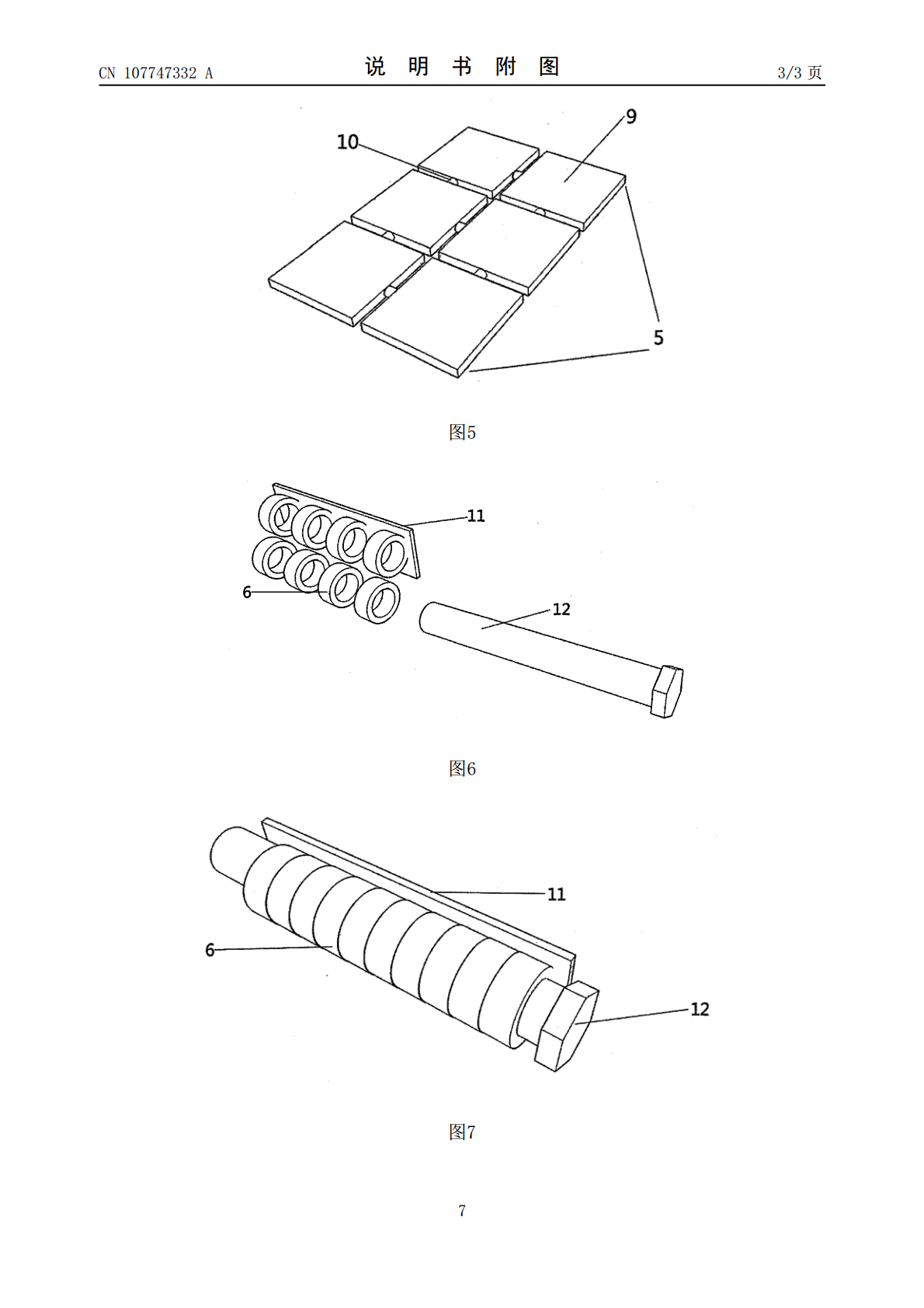

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107747332A(43)申请公布日2018.03.02(21)申请号201710316563.5(22)申请日2017.04.21(66)本国优先权数据201621496608.92016.12.28CN(71)申请人南京林业大学地址210037江苏省南京市玄武区龙蟠路159号南京林业大学(72)发明人赵兵张金光韦薇范柔倩霍苏月(51)Int.Cl.E03B3/02(2006.01)E03B3/03(2006.01)E04F10/00(2006.01)E03B1/04(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种阳台雨棚雨水收集和储存装置(57)摘要本发明公开了一种阳台雨棚雨水收集和储存装置雨水收集和储存装置，所说装置包括集水雨棚1、雨水导入管2、雨水收集管3、侧翼挡板4、组合式蓄水箱5、相关固定装置6、控制绳7和定滑轮8。本发明为集合了雨水收集和居家阳台遮阳功能为一体的雨棚集水和储存装置。装置可以满足晴天的遮阳功能和雨天的雨水收集功能，将生态节约的理念融合于日常生活的细节处。相关装置尺寸符合建筑模数，便于组合设置，适合城市家居人群使用，具有一定的实用价值和市场价值，利于大范围推广。CN107747332ACN107747332A权利要求书1/1页1.一种阳台雨棚雨水收集和储存装置，其特征在于，包括：集水雨棚、侧翼挡板、雨水导入管、雨水收集管、组合式蓄水箱、相关固定装置、控制绳和定滑轮。所述集水雨棚与雨水导入管、侧翼挡板、控制绳相连，所述控制绳另一端与滑轮相连，所述雨水导入管另一端与雨水收集管相连，所述雨水收集管另一端与组合式蓄水箱相连，所述集水雨棚整体呈矩形，矩形靠阳台侧长边与雨水导入管相连，矩形的另一侧长边末端设置有用于和所述控制绳连接的通孔，矩形的两侧短边设置侧翼挡板，控制绳穿过滑轮连接所述雨棚上的通孔，控制雨棚的开合角度。2.如权利要求1所述的阳台雨棚雨水收集和储存装置，其特征在于，所述集水雨棚固定时，连接有雨水收集管的一侧略低于另一侧，利于雨水汇入所述雨水收集管。3.如权利要求1所述的阳台雨棚雨水收集和储存装置，其特征在于，所述雨水导入管通过固定装置固定于阳台窗户上方，雨水导入管一端连接雨水收集管，雨水导入管的管身横向开宽度为20～30mm的雨水导入口与所述雨棚靠阳台侧长边相连。4.如权利要求1所述的阳台雨棚雨水收集和储存装置，其特征在于，所述组合式蓄水箱由若干个300mm长300mm宽35mm高的蓄水单元通过半径15mm，长20mm的短管组合而成，其中一个蓄水单元与雨水收集管连接。5.如权利要求1所述的阳台雨棚雨水收集和储存装置，其特征在于，所述集水雨棚的材质为金属、工程塑料、碳纤维材料或玻璃钢。6.如权利要求1所述的阳台雨棚雨水收集和储存装置，其特征在于，所述雨水导入管材质为金属或工程塑料。2CN107747332A说明书1/2页一种阳台雨棚雨水收集和储存装置技术领域[0001]本发明是一种具有雨水收集功能的遮阳工具，尤其涉及雨水收集。背景技术[0002]近年来，随着城市现代化进程的加快，城市内涝的现象也常有发生，强降水或连续性降水超过城市排水能力便会致使城市内产生积水灾害。作为城市排水的补充，雨水收集和利用已经成为一个实用的研究领域，雨水的收集和再利用不仅有利于缓解城市排水的压力，而且可以变废为宝，创造良好的经济和生态效益，一举多得。发明内容[0003]本发明的目的是提供一种阳台雨棚雨水收集和储存装置，可以集合雨水收集和居家阳台遮阳功能为一体，结构合理、安装简便，相关尺寸符合建筑模数，具有推广价值。[0004]本发明的目的是这样实现的：一种家居阳台的生产性改装装置系统，其特征在于，包括：集水雨棚、侧翼挡板、雨水导入管、雨水收集管、组合式蓄水箱、相关固定装置、控制绳和定滑轮。所述集水雨棚与雨水导入管、侧翼挡板、控制绳相连，所述控制绳另一端与滑轮相连，所述雨水导入管另一端与雨水收集管相连，所述雨水收集管另一端与组合式蓄水箱相连。[0005]优选地，所述集水雨棚为金属雨棚，整体呈矩形，于矩形靠阳台侧长边与雨水导入管相连，于矩形的另一侧长边末端设置有用于和所述控制绳连接的通孔，于矩形的两侧短边设置侧翼挡板。[0006]优选地，所述集水雨棚固定时，连接有雨水收集管的一侧略低于另一侧，利于雨水汇入所述雨水收集管。[0007]优选地，所述雨水导入管为金属管，通过固定装置固定于阳台窗户上方，于雨水导入管一段连接雨水收集管，于雨水导入管的管身横向开宽度为25mm的雨水导入口与所述雨棚靠阳台侧长边相连。[0008]优选地，所述控制绳穿过滑轮连接所述雨棚上的通孔，可控制雨棚的开合角度。[0009]优选地，所述的雨水收集管为软管可
