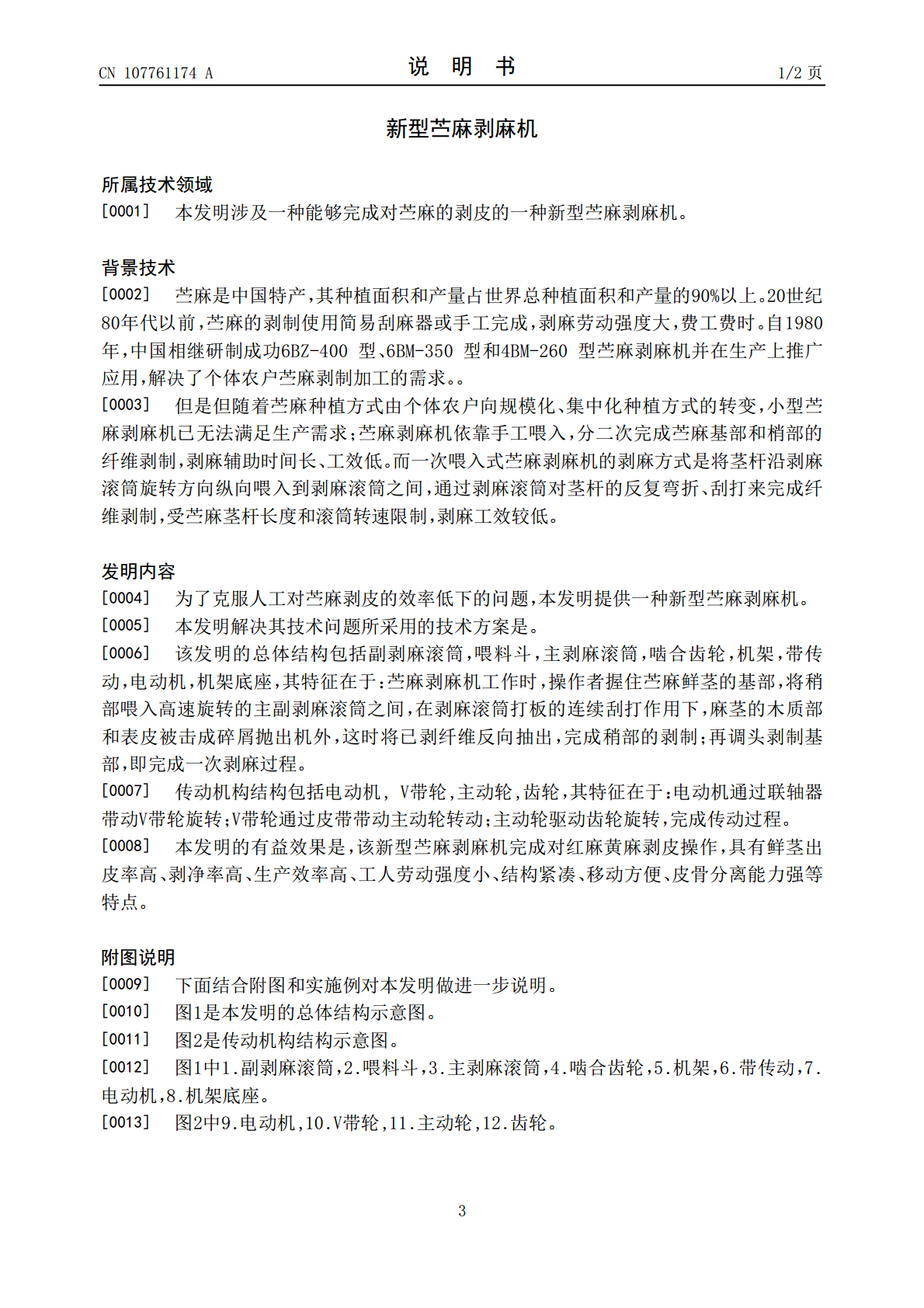

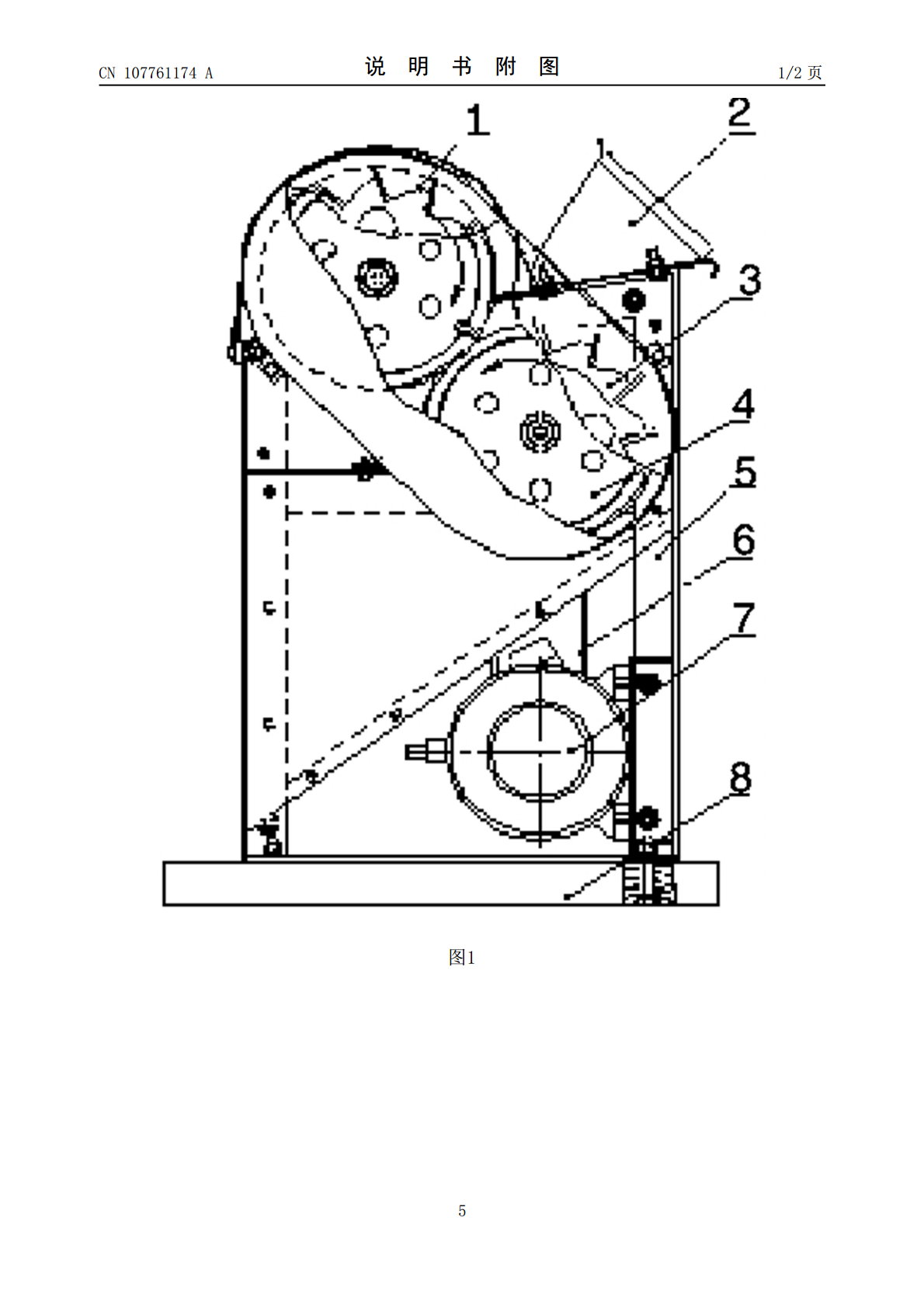

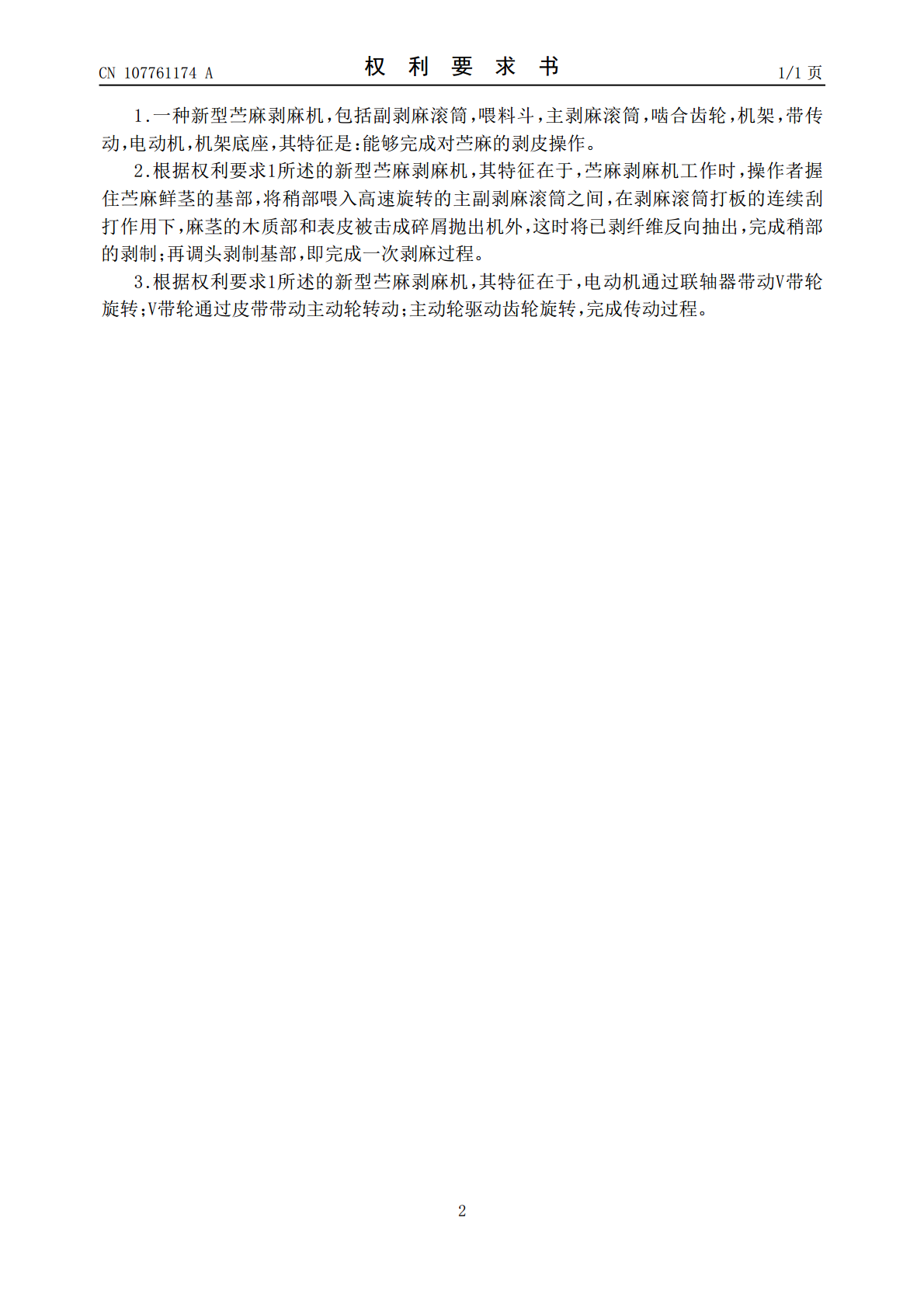

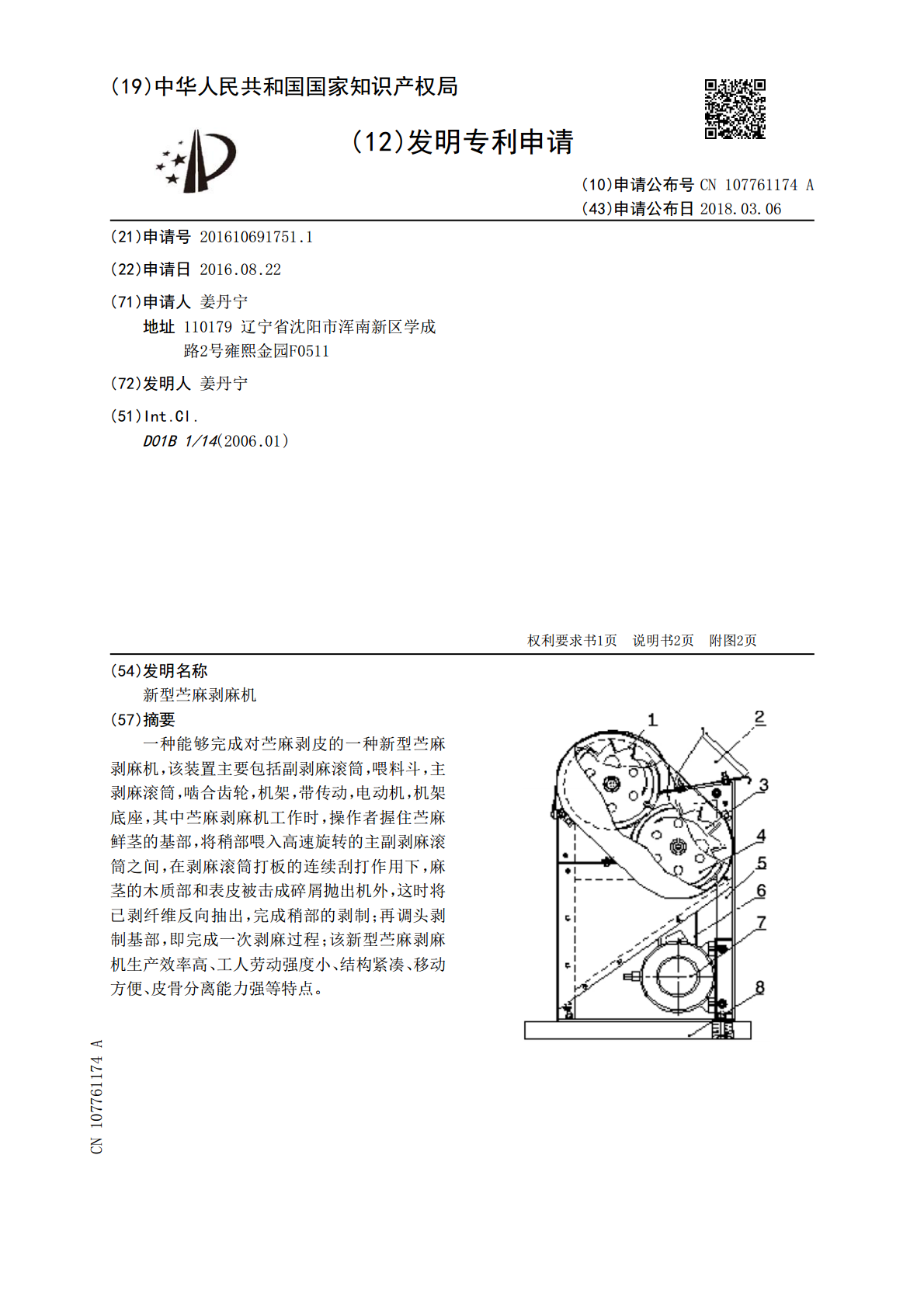

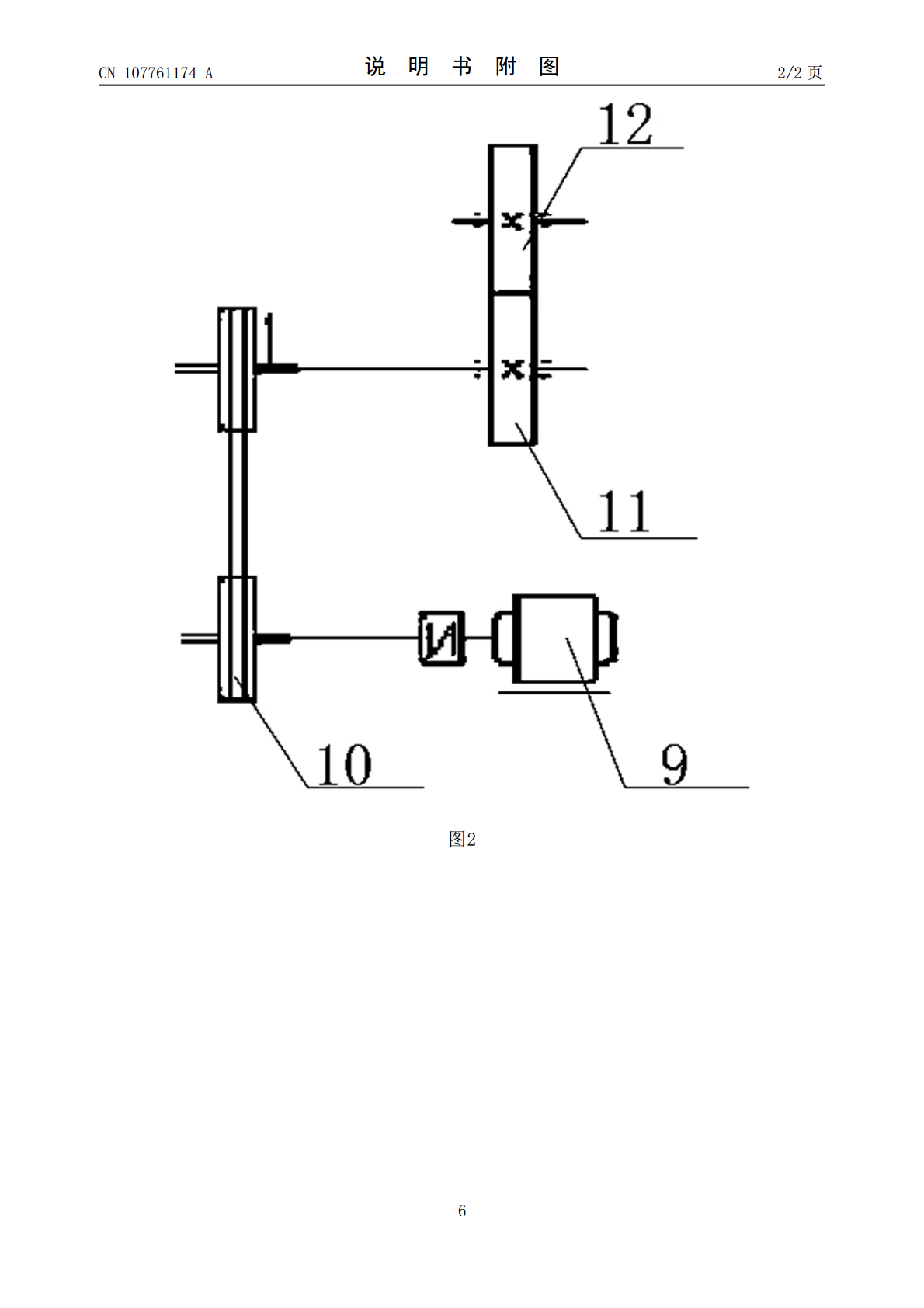

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107761174A(43)申请公布日2018.03.06(21)申请号201610691751.1(22)申请日2016.08.22(71)申请人姜丹宁地址110179辽宁省沈阳市浑南新区学成路2号雍熙金园F0511(72)发明人姜丹宁(51)Int.Cl.D01B1/14(2006.01)权利要求书1页说明书2页附图2页(54)发明名称新型苎麻剥麻机(57)摘要一种能够完成对苎麻剥皮的一种新型苎麻剥麻机，该装置主要包括副剥麻滚筒，喂料斗，主剥麻滚筒，啮合齿轮，机架，带传动，电动机，机架底座，其中苎麻剥麻机工作时，操作者握住苎麻鲜茎的基部，将稍部喂入高速旋转的主副剥麻滚筒之间，在剥麻滚筒打板的连续刮打作用下，麻茎的木质部和表皮被击成碎屑抛出机外，这时将已剥纤维反向抽出，完成稍部的剥制；再调头剥制基部，即完成一次剥麻过程；该新型苎麻剥麻机生产效率高、工人劳动强度小、结构紧凑、移动方便、皮骨分离能力强等特点。CN107761174ACN107761174A权利要求书1/1页1.一种新型苎麻剥麻机，包括副剥麻滚筒，喂料斗，主剥麻滚筒，啮合齿轮，机架，带传动，电动机，机架底座，其特征是：能够完成对苎麻的剥皮操作。2.根据权利要求1所述的新型苎麻剥麻机，其特征在于，苎麻剥麻机工作时，操作者握住苎麻鲜茎的基部，将稍部喂入高速旋转的主副剥麻滚筒之间，在剥麻滚筒打板的连续刮打作用下，麻茎的木质部和表皮被击成碎屑抛出机外，这时将已剥纤维反向抽出，完成稍部的剥制；再调头剥制基部，即完成一次剥麻过程。3.根据权利要求1所述的新型苎麻剥麻机，其特征在于，电动机通过联轴器带动V带轮旋转；V带轮通过皮带带动主动轮转动；主动轮驱动齿轮旋转，完成传动过程。2CN107761174A说明书1/2页新型苎麻剥麻机所属技术领域[0001]本发明涉及一种能够完成对苎麻的剥皮的一种新型苎麻剥麻机。背景技术[0002]苎麻是中国特产，其种植面积和产量占世界总种植面积和产量的90%以上。20世纪80年代以前，苎麻的剥制使用简易刮麻器或手工完成，剥麻劳动强度大，费工费时。自1980年，中国相继研制成功6BZ-400型、6BM-350型和4BM-260型苎麻剥麻机并在生产上推广应用，解决了个体农户苎麻剥制加工的需求。。[0003]但是但随着苎麻种植方式由个体农户向规模化、集中化种植方式的转变，小型苎麻剥麻机已无法满足生产需求；苎麻剥麻机依靠手工喂入，分二次完成苎麻基部和梢部的纤维剥制，剥麻辅助时间长、工效低。而一次喂入式苎麻剥麻机的剥麻方式是将茎杆沿剥麻滚筒旋转方向纵向喂入到剥麻滚筒之间，通过剥麻滚筒对茎杆的反复弯折、刮打来完成纤维剥制，受苎麻茎杆长度和滚筒转速限制，剥麻工效较低。发明内容[0004]为了克服人工对苎麻剥皮的效率低下的问题，本发明提供一种新型苎麻剥麻机。[0005]本发明解决其技术问题所采用的技术方案是。[0006]该发明的总体结构包括副剥麻滚筒，喂料斗，主剥麻滚筒，啮合齿轮，机架，带传动，电动机，机架底座，其特征在于：苎麻剥麻机工作时，操作者握住苎麻鲜茎的基部，将稍部喂入高速旋转的主副剥麻滚筒之间，在剥麻滚筒打板的连续刮打作用下，麻茎的木质部和表皮被击成碎屑抛出机外，这时将已剥纤维反向抽出，完成稍部的剥制；再调头剥制基部，即完成一次剥麻过程。[0007]传动机构结构包括电动机,V带轮,主动轮,齿轮，其特征在于：电动机通过联轴器带动V带轮旋转；V带轮通过皮带带动主动轮转动；主动轮驱动齿轮旋转，完成传动过程。[0008]本发明的有益效果是，该新型苎麻剥麻机完成对红麻黄麻剥皮操作，具有鲜茎出皮率高、剥净率高、生产效率高、工人劳动强度小、结构紧凑、移动方便、皮骨分离能力强等特点。附图说明[0009]下面结合附图和实施例对本发明做进一步说明。[0010]图1是本发明的总体结构示意图。[0011]图2是传动机构结构示意图。[0012]图1中1.副剥麻滚筒，2.喂料斗，3.主剥麻滚筒，4.啮合齿轮，5.机架，6.带传动，7.电动机，8.机架底座。[0013]图2中9.电动机,10.V带轮,11.主动轮,12.齿轮。3CN107761174A说明书2/2页具体实施方式[0014]在图1中，包括副剥麻滚筒，喂料斗，主剥麻滚筒，啮合齿轮，机架，带传动，电动机，机架底座，其特征在于：苎麻剥麻机工作时，电动机（7）通过带传动（6）带动主动轮旋转，通过啮合带动主剥麻滚筒旋转；操作者握住苎麻鲜茎的基部，将稍部通过喂料斗（2）喂入高速旋转的主剥麻滚筒（3）和副剥麻滚筒（1）之间，在剥麻滚筒打板的连续刮打作用下，麻茎的木质部和表皮被击成碎屑抛出机外，这时将已剥纤维反向抽出，完成稍部的剥制；再调头剥制基部，即完成
