一种便于拆装的带轮安装结构.pdf

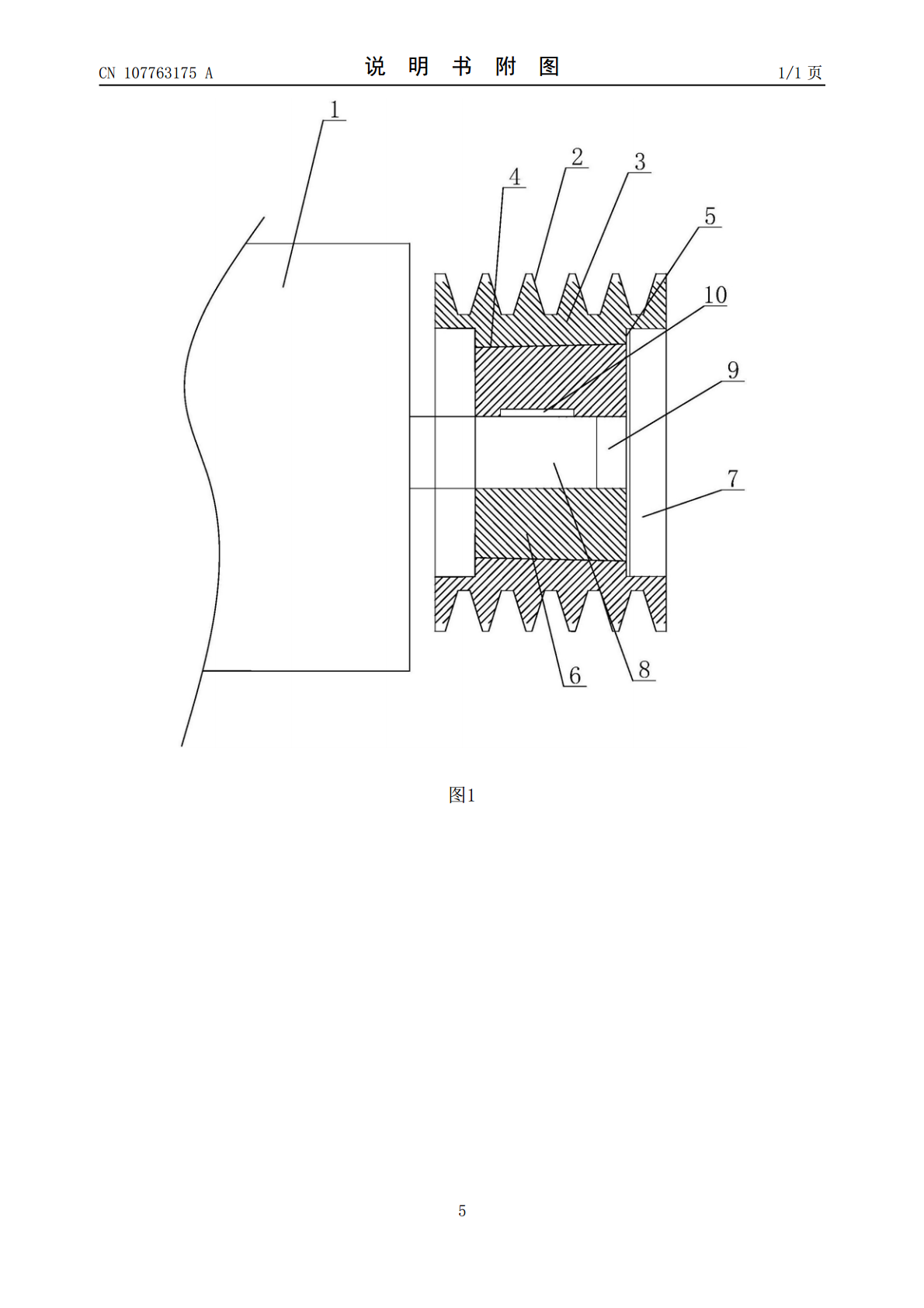

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107763175A(43)申请公布日2018.03.06(21)申请号201610696432.X(22)申请日2016.08.19(71)申请人崔敏娟地址214177江苏省无锡市惠山经济开发区惠畅路58号(72)发明人崔敏娟(74)专利代理机构北京品源专利代理有限公司11332代理人徐鹏飞(51)Int.Cl.F16H55/36(2006.01)F16D1/09(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种便于拆装的带轮安装结构(57)摘要本发明公开了一种便于拆装的传动带轮安装结构，其包括驱动电机和传动带轮，所述传动带轮固定于所述驱动电机的输出轴上，其中，所述传动带轮中心处开设有锥形的安装孔，所述安装孔的内侧孔径小于其外侧的孔径，所述安装孔内设置有与其配合的锥形套，所述锥形套的外侧与所述传动带轮之间通过固定组件固定，且所述锥形套的中心处开设有配合所述驱动电机的输出轴的固定孔。上述便于拆装的传动带轮安装结构通过锥套对传动带轮进行装配，拆装时，只需取下锥套即可，不仅结构简单，而且拆装方便快捷，安全可靠性高。CN107763175ACN107763175A权利要求书1/1页1.一种便于拆装的传动带轮安装结构，其包括驱动电机和传动带轮，所述传动带轮固定于所述驱动电机的输出轴上，其特征在于，所述传动带轮中心处开设有锥形的安装孔，所述安装孔的内侧孔径小于其外侧的孔径，所述安装孔内设置有与其配合的锥形套，所述锥形套的外侧与所述传动带轮之间通过固定组件固定，且所述锥形套的中心处开设有配合所述驱动电机的输出轴的固定孔。2.根据权利要求1所述的便于拆装的传动带轮安装结构，其特征在于，所述传动带轮包括带轮本体，所述带轮本体的中心处开设安装孔，且所述带轮本体内于所述安装孔的两端均设置有装配台阶。3.根据权利要求2所述的便于拆装的传动带轮安装结构，其特征在于，所述固定组件包括压板，所述压板设置于所述带轮本体的外侧的装配台阶上，且该侧的装配台阶与压板上对应开设有若干个螺纹孔，固定螺栓通过螺纹孔将压板固定于所述带轮本体的外侧。4.根据权利要求1所述的便于拆装的传动带轮安装结构，其特征在于，所述驱动电机的输出轴通过键槽配合固定于所述固定孔内。5.根据权利要求4所述的便于拆装的传动带轮安装结构，其特征在于，所述驱动电机的输出轴上设置有长条形的平键，对应于所述固定孔内开设有槽。2CN107763175A说明书1/2页一种便于拆装的带轮安装结构技术领域[0001]本发明涉及一种传动带轮，尤其是涉及一种便于拆装的传动带轮安装结构。背景技术[0002]众所周知，电机是目前工业设计中常用的主要动力装置，在电机的动力输出轴之上设置传动带轮来实现其动力的输出传递是较为常用的一种形式。传统的传动带轮安装结构为轴孔配合方式，即于传动带轮上开设若干个安装孔，每个安装孔中穿设轴并用固定螺母固定。显然该种安装结构存在结构复杂、拆装繁琐，浪费人力和零部件易损坏的缺点。发明内容[0003]本发明的目的在于提供一种便于拆装的传动带轮安装结构，其具有结构简单、拆装方便和安装可靠稳定的特点，以解决现有技术中传动带轮安装结构存在的上述问题。[0004]为达此目的，本发明采用以下技术方案：[0005]一种便于拆装的传动带轮安装结构，其包括驱动电机和传动带轮，所述传动带轮固定于所述驱动电机的输出轴上，其中，所述传动带轮中心处开设有锥形的安装孔，所述安装孔的内侧孔径小于其外侧的孔径，所述安装孔内设置有与其配合的锥形套，所述锥形套的外侧与所述传动带轮之间通过固定组件固定，且所述锥形套的中心处开设有配合所述驱动电机的输出轴的固定孔。[0006]特别地，所述传动带轮包括带轮本体，所述带轮本体的中心处开设安装孔，且所述带轮本体内于所述安装孔的两端均设置有装配台阶。[0007]特别地，所述固定组件包括压板，所述压板设置于所述带轮本体的外侧的装配台阶上，且该侧的装配台阶与压板上对应开设有若干个螺纹孔，固定螺栓通过螺纹孔将压板固定于所述带轮本体的外侧。[0008]特别地，所述驱动电机的输出轴通过键槽配合固定于所述固定孔内。[0009]特别地，所述驱动电机的输出轴上设置有长条形的平键，对应于所述固定孔内开设有槽。[0010]本发明的有益效果为，与现有技术相比所述便于拆装的传动带轮安装结构通过锥套对传动带轮进行装配，拆装时，只需取下锥套即可，不仅结构简单，而且拆装方便快捷，安全可靠性高。附图说明[0011]图1是本发明具体实施方式1提供的便于拆装的传动带轮安装结构的结构示意图。具体实施方式[0012]下面结合附图并通过具体实施方式来进一步说明本发明的技术方案。[0013]请参阅图1所示，图1是本发明具体实施方式1提
