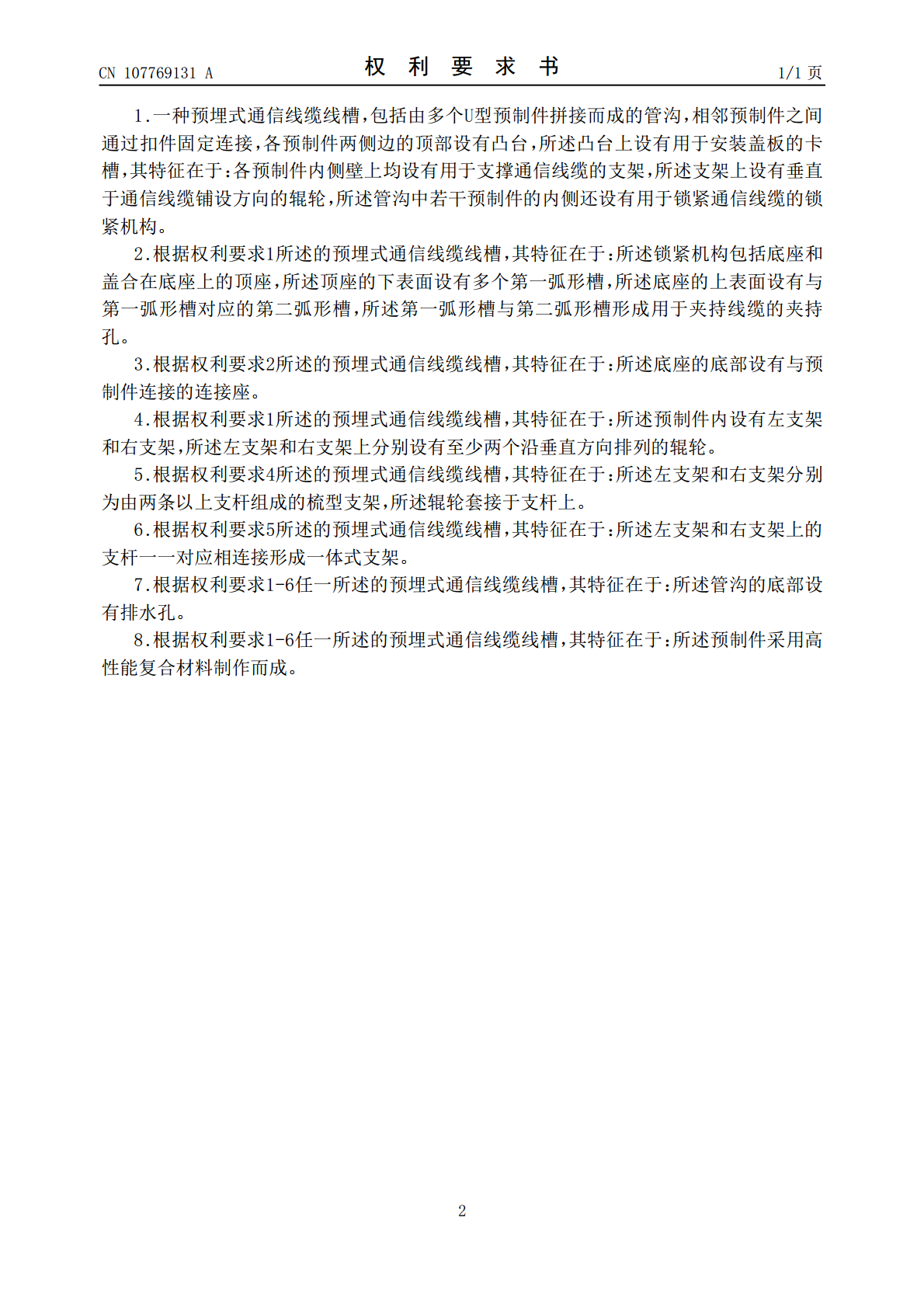

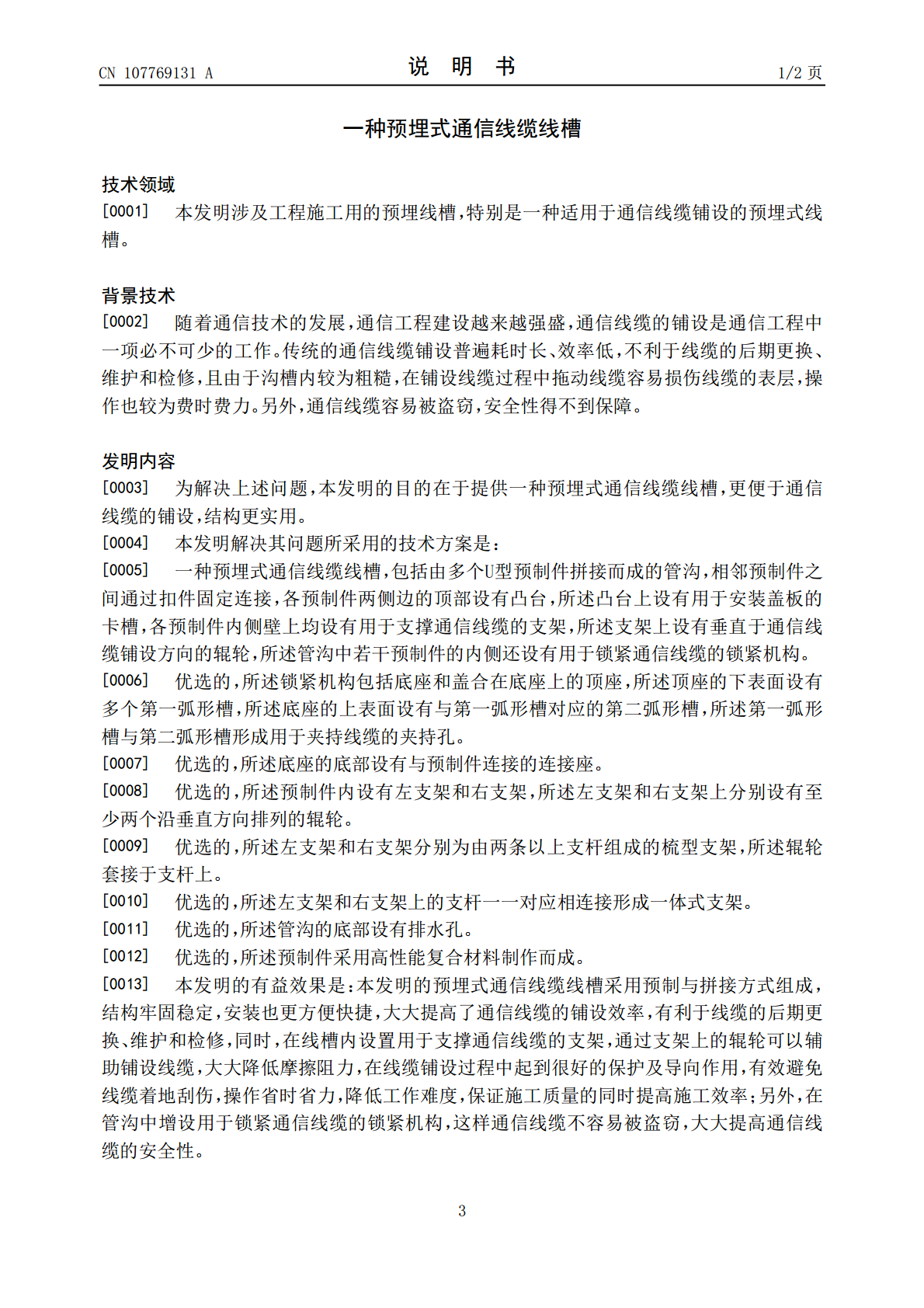

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107769131A(43)申请公布日2018.03.06(21)申请号201711158947.5(22)申请日2017.11.20(71)申请人江门市利安水电装饰工程有限公司地址529000广东省江门市蓬江区白石大道140号之一301(72)发明人陈锡强(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人陈均钦(51)Int.Cl.H02G3/38(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种预埋式通信线缆线槽(57)摘要本发明公开了一种预埋式通信线缆线槽，包括由多个U型预制件拼接而成的管沟，相邻预制件之间通过扣件固定连接，各预制件两侧边的顶部设有凸台，所述凸台上设有用于安装盖板的卡槽，预埋式通信线缆线槽采用预制与拼接方式组成，安装方便快捷，大大提高了通信线缆的铺设效率，有利于线缆的后期更换、维护和检修，同时，在线槽内设置用于支撑通信线缆的支架，通过支架上的辊轮可以辅助铺设线缆，大大降低摩擦阻力，在线缆铺设过程中起到很好的保护及导向作用，有效避免线缆着地刮伤，操作省时省力；另外，在管沟中增设用于锁紧通信线缆的锁紧机构，这样通信线缆不容易被盗窃，大大提高通信线缆的安全性。CN107769131ACN107769131A权利要求书1/1页1.一种预埋式通信线缆线槽，包括由多个U型预制件拼接而成的管沟，相邻预制件之间通过扣件固定连接，各预制件两侧边的顶部设有凸台，所述凸台上设有用于安装盖板的卡槽，其特征在于：各预制件内侧壁上均设有用于支撑通信线缆的支架，所述支架上设有垂直于通信线缆铺设方向的辊轮，所述管沟中若干预制件的内侧还设有用于锁紧通信线缆的锁紧机构。2.根据权利要求1所述的预埋式通信线缆线槽，其特征在于：所述锁紧机构包括底座和盖合在底座上的顶座，所述顶座的下表面设有多个第一弧形槽，所述底座的上表面设有与第一弧形槽对应的第二弧形槽，所述第一弧形槽与第二弧形槽形成用于夹持线缆的夹持孔。3.根据权利要求2所述的预埋式通信线缆线槽，其特征在于：所述底座的底部设有与预制件连接的连接座。4.根据权利要求1所述的预埋式通信线缆线槽，其特征在于：所述预制件内设有左支架和右支架，所述左支架和右支架上分别设有至少两个沿垂直方向排列的辊轮。5.根据权利要求4所述的预埋式通信线缆线槽，其特征在于：所述左支架和右支架分别为由两条以上支杆组成的梳型支架，所述辊轮套接于支杆上。6.根据权利要求5所述的预埋式通信线缆线槽，其特征在于：所述左支架和右支架上的支杆一一对应相连接形成一体式支架。7.根据权利要求1-6任一所述的预埋式通信线缆线槽，其特征在于：所述管沟的底部设有排水孔。8.根据权利要求1-6任一所述的预埋式通信线缆线槽，其特征在于：所述预制件采用高性能复合材料制作而成。2CN107769131A说明书1/2页一种预埋式通信线缆线槽技术领域[0001]本发明涉及工程施工用的预埋线槽，特别是一种适用于通信线缆铺设的预埋式线槽。背景技术[0002]随着通信技术的发展，通信工程建设越来越强盛，通信线缆的铺设是通信工程中一项必不可少的工作。传统的通信线缆铺设普遍耗时长、效率低，不利于线缆的后期更换、维护和检修，且由于沟槽内较为粗糙，在铺设线缆过程中拖动线缆容易损伤线缆的表层，操作也较为费时费力。另外，通信线缆容易被盗窃，安全性得不到保障。发明内容[0003]为解决上述问题，本发明的目的在于提供一种预埋式通信线缆线槽，更便于通信线缆的铺设，结构更实用。[0004]本发明解决其问题所采用的技术方案是：[0005]一种预埋式通信线缆线槽，包括由多个U型预制件拼接而成的管沟，相邻预制件之间通过扣件固定连接，各预制件两侧边的顶部设有凸台，所述凸台上设有用于安装盖板的卡槽，各预制件内侧壁上均设有用于支撑通信线缆的支架，所述支架上设有垂直于通信线缆铺设方向的辊轮，所述管沟中若干预制件的内侧还设有用于锁紧通信线缆的锁紧机构。[0006]优选的，所述锁紧机构包括底座和盖合在底座上的顶座，所述顶座的下表面设有多个第一弧形槽，所述底座的上表面设有与第一弧形槽对应的第二弧形槽，所述第一弧形槽与第二弧形槽形成用于夹持线缆的夹持孔。[0007]优选的，所述底座的底部设有与预制件连接的连接座。[0008]优选的，所述预制件内设有左支架和右支架，所述左支架和右支架上分别设有至少两个沿垂直方向排列的辊轮。[0009]优选的，所述左支架和右支架分别为由两条以上支杆组成的梳型支架，所述辊轮套接于支杆上。[0010]优选的，所述左支架和右支架上的支杆一一对应相连接形成一体式支架。[0011]优选的，所述管沟的底部设有排水孔。[0012]优选的，所述预制件采用高性能复合材料制作而成。
