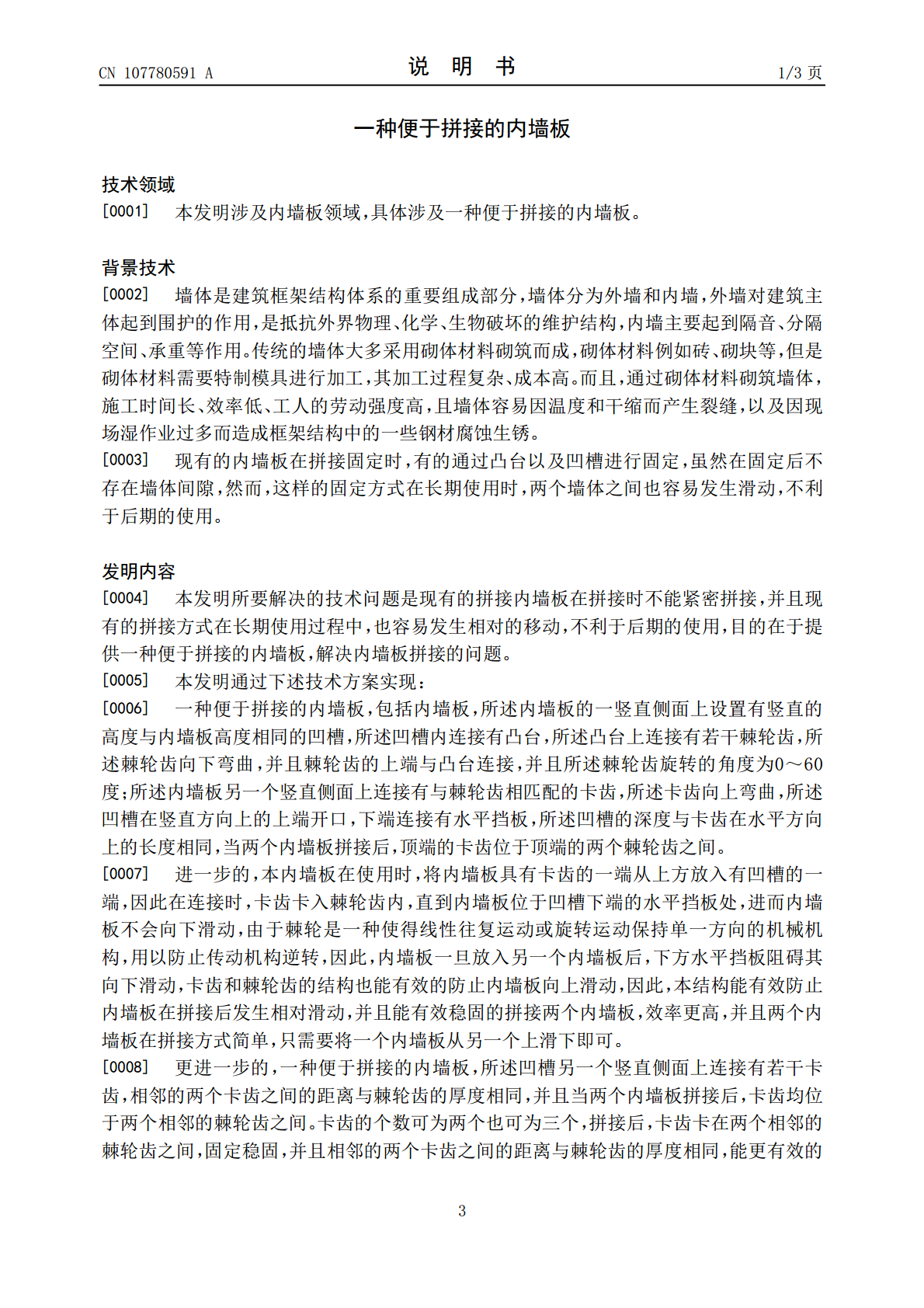

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107780591A(43)申请公布日2018.03.09(21)申请号201710995168.4(22)申请日2017.10.23(71)申请人巴中欧复建材有限公司地址636600四川省巴中市经济开发区置地中小企业孵化园2号厂房(72)发明人许跃敏张黎明(74)专利代理机构成都行之专利代理事务所(普通合伙)51220代理人宋辉(51)Int.Cl.E04C2/30(2006.01)E04B1/61(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种便于拼接的内墙板(57)摘要本发明公开了一种便于拼接的内墙板，内墙板的一竖直侧面上设置有竖直的高度与内墙板高度相同的凹槽，所述凹槽内连接有凸台，所述凸台上连接有若干棘轮齿，所述棘轮齿向下弯曲，并且棘轮齿的上端与凸台连接，并且所述棘轮齿旋转的角度为0～60度；所述内墙板另一个竖直侧面上连接有与棘轮齿相匹配的卡齿，所述卡齿向上弯曲，所述凹槽在竖直方向上的上端开口，下端连接有水平挡板，所述凹槽的深度与卡齿在水平方向上的长度相同，当两个内墙板拼接后，顶端的卡齿位于顶端的两个棘轮齿之间。CN107780591ACN107780591A权利要求书1/1页1.一种便于拼接的内墙板，其特征在于，包括内墙板(1)，所述内墙板(1)的一竖直侧面上设置有竖直的高度与内墙板(1)高度相同的凹槽(2)，所述凹槽(2)内连接有凸台(3)，所述凸台(3)上连接有若干棘轮齿(4)，所述棘轮齿(4)向下弯曲，并且棘轮齿(4)的上端与凸台(3)连接，并且所述棘轮齿(4)旋转的角度为0～60度；所述内墙板(1)另一个竖直侧面上连接有与棘轮齿(4)相匹配的卡齿(5)，所述卡齿(5)向上弯曲，所述凹槽(2)在竖直方向上的上端开口，下端连接有水平挡板，所述凹槽(2)的深度与卡齿(5)在水平方向上的长度相同，当两个内墙板(1)拼接后，顶端的卡齿(5)位于顶端的两个棘轮齿(4)之间。2.根据权利要求1所述的一种便于拼接的内墙板，其特征在于，所述凹槽(2)另一个竖直侧面上连接有若干卡齿(5)，相邻的两个卡齿(5)之间的距离与棘轮齿(4)的厚度相同，并且当两个内墙板(1)拼接后，卡齿(5)均位于两个相邻的棘轮齿(4)之间。3.根据权利要求1所述的一种便于拼接的内墙板，其特征在于，所述凹槽(2)顶端的棘轮齿(4)与凸台(3)固定连接，其余棘轮齿(4)与凸台(3)铰链连接。4.根据权利要求1所述的一种便于拼接的内墙板，其特征在于，所述凸台(3)为等腰梯形，并且凸台(3)的宽度从凹槽(2)向外的方向上逐渐增加。5.根据权利要求1所述的一种便于拼接的内墙板，其特征在于，所述凹槽(2)的宽度为所述内墙板(1)的厚度的四分之三。2CN107780591A说明书1/3页一种便于拼接的内墙板技术领域[0001]本发明涉及内墙板领域，具体涉及一种便于拼接的内墙板。背景技术[0002]墙体是建筑框架结构体系的重要组成部分，墙体分为外墙和内墙，外墙对建筑主体起到围护的作用，是抵抗外界物理、化学、生物破坏的维护结构，内墙主要起到隔音、分隔空间、承重等作用。传统的墙体大多采用砌体材料砌筑而成，砌体材料例如砖、砌块等，但是砌体材料需要特制模具进行加工，其加工过程复杂、成本高。而且，通过砌体材料砌筑墙体，施工时间长、效率低、工人的劳动强度高，且墙体容易因温度和干缩而产生裂缝，以及因现场湿作业过多而造成框架结构中的一些钢材腐蚀生锈。[0003]现有的内墙板在拼接固定时，有的通过凸台以及凹槽进行固定，虽然在固定后不存在墙体间隙，然而，这样的固定方式在长期使用时，两个墙体之间也容易发生滑动，不利于后期的使用。发明内容[0004]本发明所要解决的技术问题是现有的拼接内墙板在拼接时不能紧密拼接，并且现有的拼接方式在长期使用过程中，也容易发生相对的移动，不利于后期的使用，目的在于提供一种便于拼接的内墙板，解决内墙板拼接的问题。[0005]本发明通过下述技术方案实现：[0006]一种便于拼接的内墙板，包括内墙板，所述内墙板的一竖直侧面上设置有竖直的高度与内墙板高度相同的凹槽，所述凹槽内连接有凸台，所述凸台上连接有若干棘轮齿，所述棘轮齿向下弯曲，并且棘轮齿的上端与凸台连接，并且所述棘轮齿旋转的角度为0～60度；所述内墙板另一个竖直侧面上连接有与棘轮齿相匹配的卡齿，所述卡齿向上弯曲，所述凹槽在竖直方向上的上端开口，下端连接有水平挡板，所述凹槽的深度与卡齿在水平方向上的长度相同，当两个内墙板拼接后，顶端的卡齿位于顶端的两个棘轮齿之间。[0007]进一步的，本内墙板在使用时，将内墙板具有卡齿的一端从上方放入有凹槽的一端，因此在连接时，卡齿卡入棘轮齿内，直到内墙板位于凹槽下端的水平挡板处，
