一种超高速电梯用钢丝绳.pdf

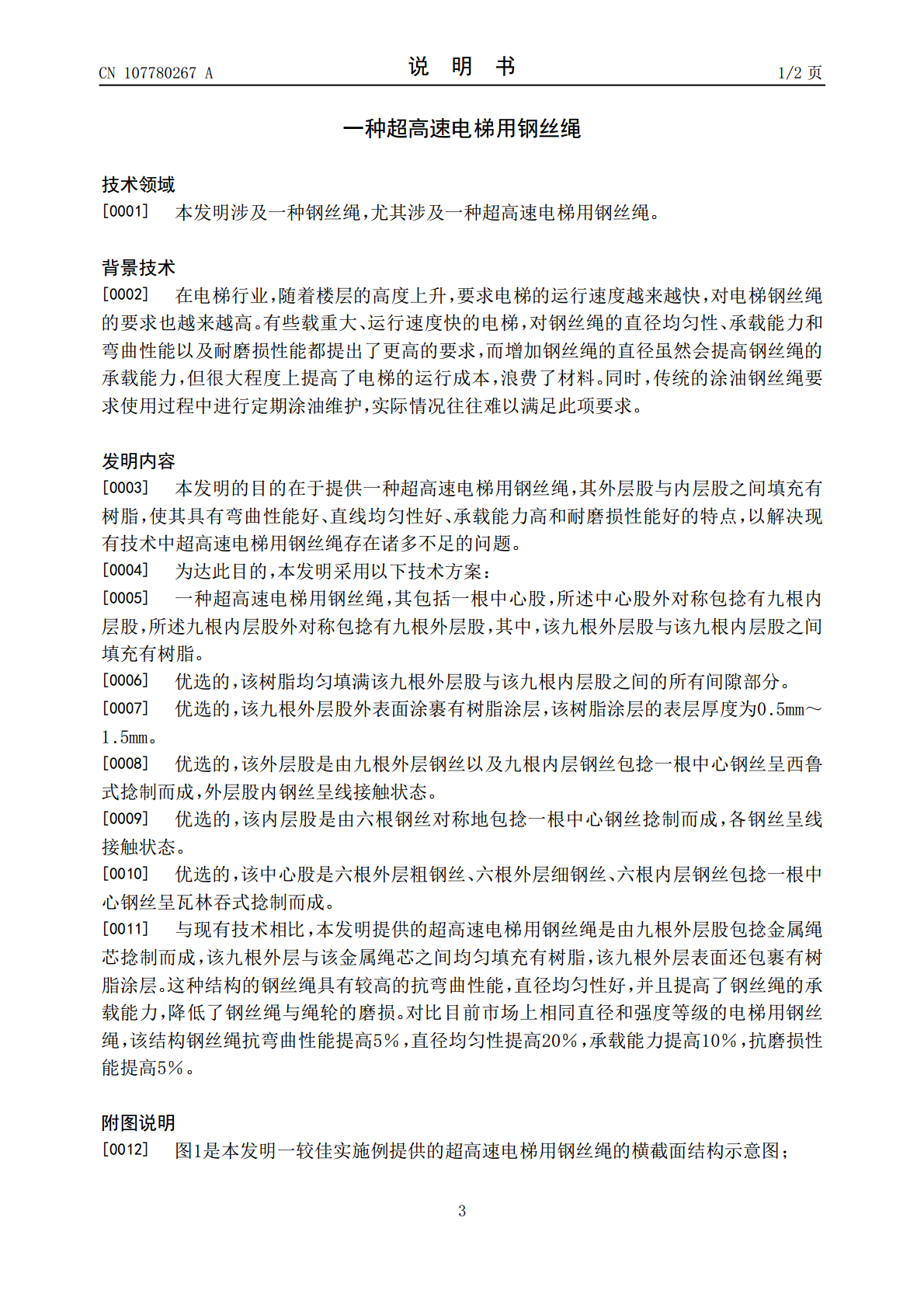

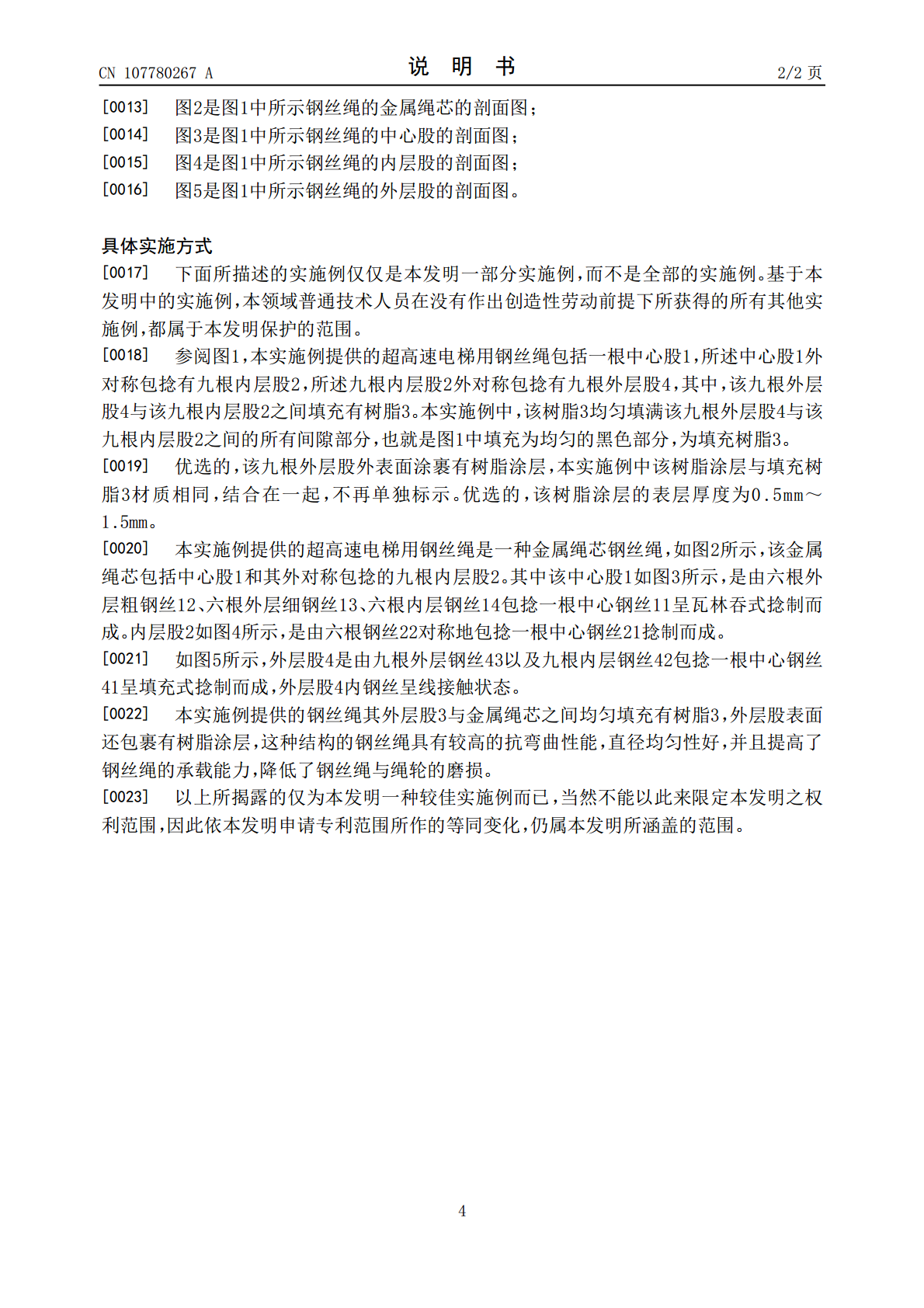

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107780267A(43)申请公布日2018.03.09(21)申请号201711156568.2(22)申请日2017.11.20(71)申请人江苏赛福天钢索股份有限公司地址214192江苏省无锡市锡山区锡山经济开发区芙蓉中三路151号(72)发明人高正凯(74)专利代理机构无锡华源专利商标事务所(普通合伙)32228代理人冯智文(51)Int.Cl.D07B1/06(2006.01)D07B1/16(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种超高速电梯用钢丝绳(57)摘要本发明提供一种超高速电梯用钢丝绳，其包括一根中心股，所述中心股外对称包捻有九根内层股，所述九根内层股外对称包捻有九根外层股，其中，该九根外层股与该九根内层股之间填充有树脂。这种结构的钢丝绳具有较高的抗弯曲性能，直径均匀性好，并且提高了钢丝绳的承载能力，降低了钢丝绳与绳轮的磨损。对比目前市场上相同直径和强度等级的电梯用钢丝绳，该结构钢丝绳抗弯曲性能提高5％，直径均匀性提高20％，承载能力提高10％，抗磨损性能提高5％。CN107780267ACN107780267A权利要求书1/1页1.一种超高速电梯用钢丝绳，其包括一根中心股，所述中心股外对称包捻有九根内层股，所述九根内层股外对称包捻有九根外层股，其特征在于，该九根外层股与该九根内层股之间填充有树脂。2.如权利要求1所述的超高速电梯用钢丝绳，其特征在于，该九根外层股与该九根内层股之间的间隙部分由树脂填满。3.如权利要求1或2所述的超高速电梯用钢丝绳，其特征在于，该九根外层股外表面涂裹有树脂涂层。4.如权利要求3所述的超高速电梯用钢丝绳，其特征在于，该树脂涂层的表层厚度为0.5mm～1.5mm。5.如权利要求1所述的超高速电梯用钢丝绳，其特征在于，该外层股是由九根外层钢丝以及九根内层钢丝包捻一根中心钢丝呈西鲁式捻制而成，外层股内钢丝呈线接触状态。6.如权利要求1所述的超高速电梯用钢丝绳，其特征在于，该内层股是由六根钢丝对称地包捻一根中心钢丝捻制而成，各钢丝呈线接触状态。7.如权利要求1所述的超高速电梯用钢丝绳，其特征在于，该中心股是六根外层粗钢丝、六根外层细钢丝、六根内层钢丝包捻一根中心钢丝呈瓦林吞式捻制而成。2CN107780267A说明书1/2页一种超高速电梯用钢丝绳技术领域[0001]本发明涉及一种钢丝绳，尤其涉及一种超高速电梯用钢丝绳。背景技术[0002]在电梯行业，随着楼层的高度上升，要求电梯的运行速度越来越快，对电梯钢丝绳的要求也越来越高。有些载重大、运行速度快的电梯，对钢丝绳的直径均匀性、承载能力和弯曲性能以及耐磨损性能都提出了更高的要求，而增加钢丝绳的直径虽然会提高钢丝绳的承载能力，但很大程度上提高了电梯的运行成本，浪费了材料。同时，传统的涂油钢丝绳要求使用过程中进行定期涂油维护，实际情况往往难以满足此项要求。发明内容[0003]本发明的目的在于提供一种超高速电梯用钢丝绳，其外层股与内层股之间填充有树脂，使其具有弯曲性能好、直线均匀性好、承载能力高和耐磨损性能好的特点，以解决现有技术中超高速电梯用钢丝绳存在诸多不足的问题。[0004]为达此目的，本发明采用以下技术方案：[0005]一种超高速电梯用钢丝绳，其包括一根中心股，所述中心股外对称包捻有九根内层股，所述九根内层股外对称包捻有九根外层股，其中，该九根外层股与该九根内层股之间填充有树脂。[0006]优选的，该树脂均匀填满该九根外层股与该九根内层股之间的所有间隙部分。[0007]优选的，该九根外层股外表面涂裹有树脂涂层，该树脂涂层的表层厚度为0.5mm～1.5mm。[0008]优选的，该外层股是由九根外层钢丝以及九根内层钢丝包捻一根中心钢丝呈西鲁式捻制而成，外层股内钢丝呈线接触状态。[0009]优选的，该内层股是由六根钢丝对称地包捻一根中心钢丝捻制而成，各钢丝呈线接触状态。[0010]优选的，该中心股是六根外层粗钢丝、六根外层细钢丝、六根内层钢丝包捻一根中心钢丝呈瓦林吞式捻制而成。[0011]与现有技术相比，本发明提供的超高速电梯用钢丝绳是由九根外层股包捻金属绳芯捻制而成，该九根外层与该金属绳芯之间均匀填充有树脂，该九根外层表面还包裹有树脂涂层。这种结构的钢丝绳具有较高的抗弯曲性能，直径均匀性好，并且提高了钢丝绳的承载能力，降低了钢丝绳与绳轮的磨损。对比目前市场上相同直径和强度等级的电梯用钢丝绳，该结构钢丝绳抗弯曲性能提高5％，直径均匀性提高20％，承载能力提高10％，抗磨损性能提高5％。附图说明[0012]图1是本发明一较佳实施例提供的超高速电梯用钢丝绳的横截面结构示意图；3CN107780267A说明书2/2页[0013]图2是图1中
