回转支承盘式磁力耦合器.pdf

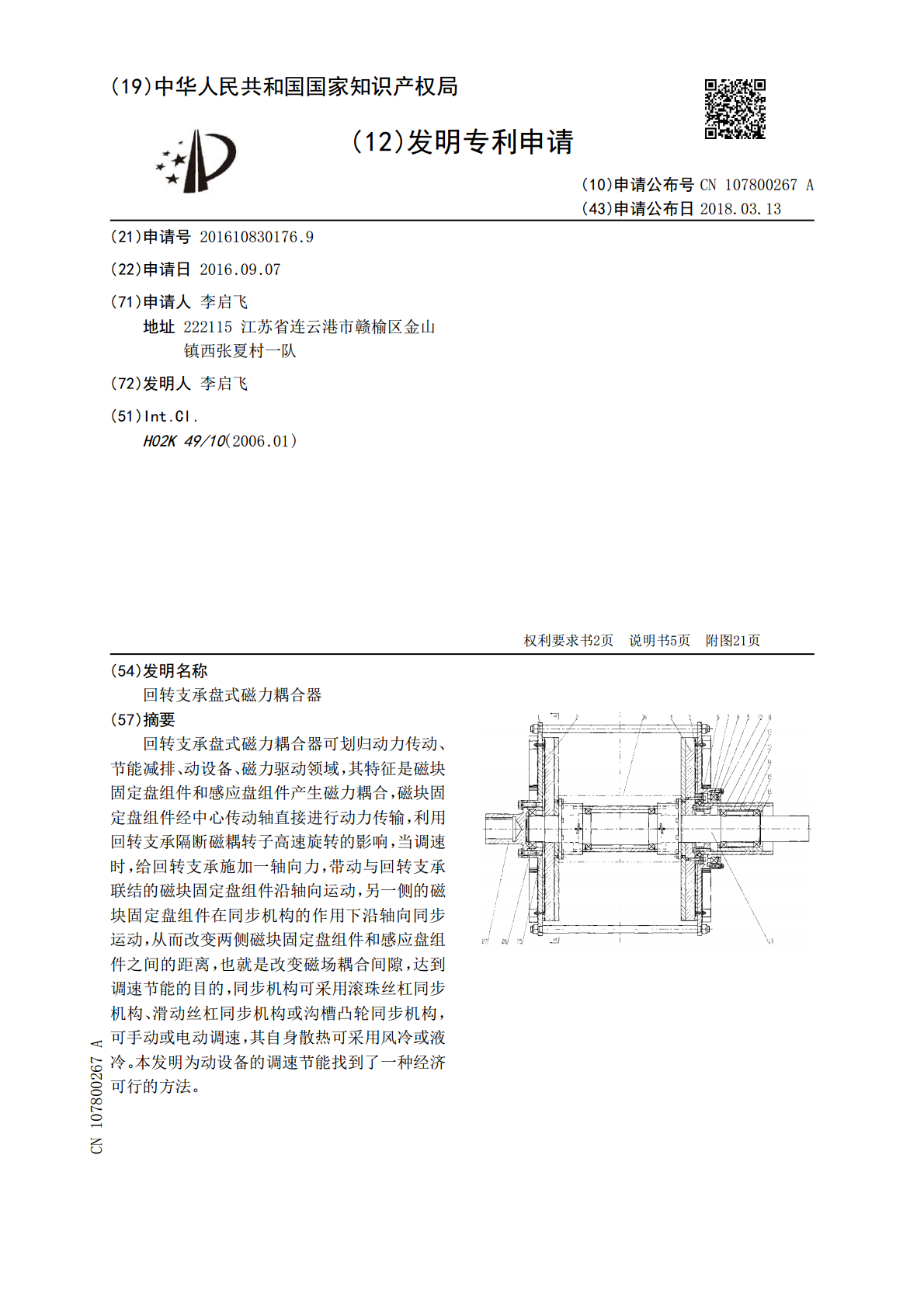

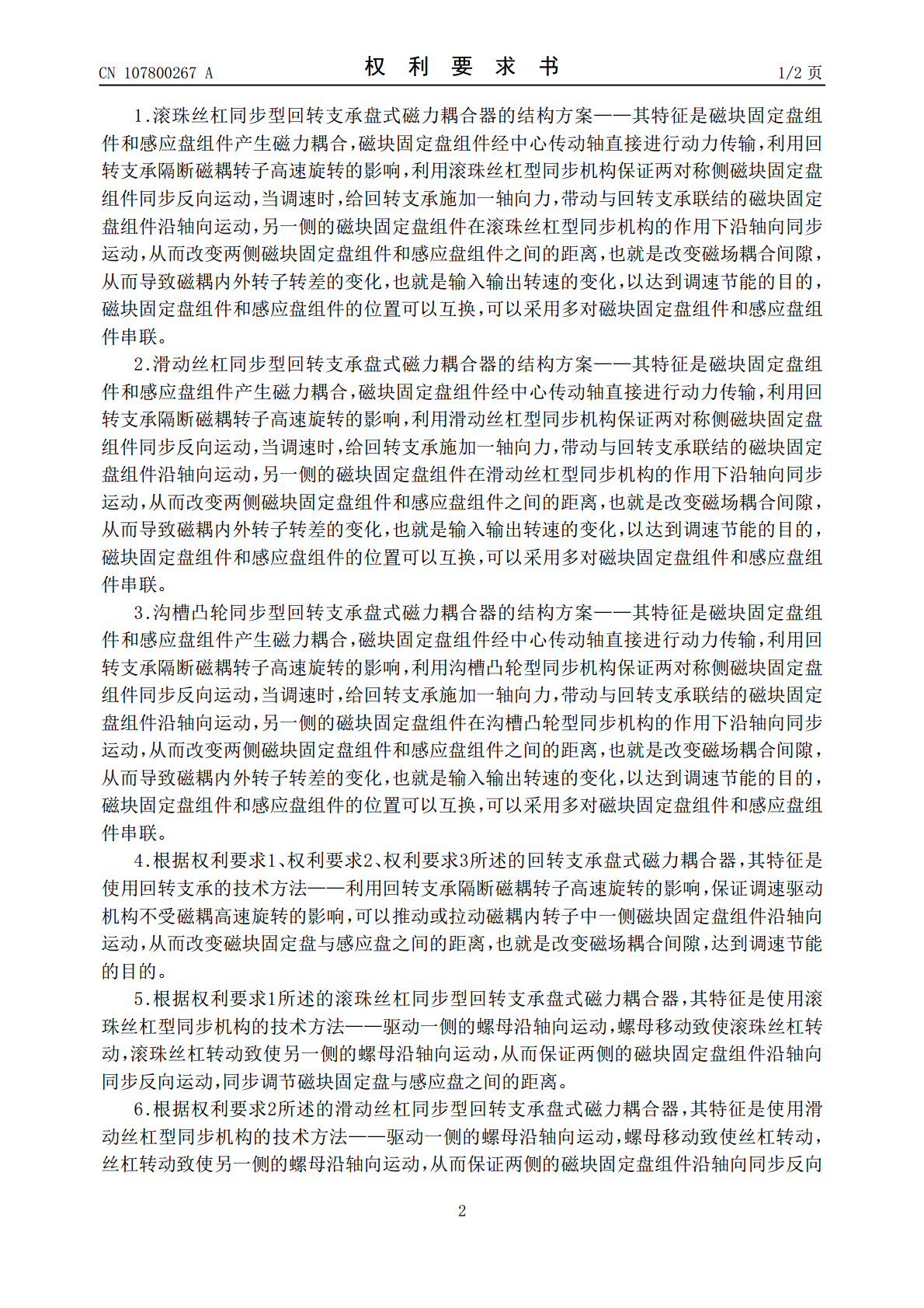

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107800267A(43)申请公布日2018.03.13(21)申请号201610830176.9(22)申请日2016.09.07(71)申请人李启飞地址222115江苏省连云港市赣榆区金山镇西张夏村一队(72)发明人李启飞(51)Int.Cl.H02K49/10(2006.01)权利要求书2页说明书5页附图21页(54)发明名称回转支承盘式磁力耦合器(57)摘要回转支承盘式磁力耦合器可划归动力传动、节能减排、动设备、磁力驱动领域，其特征是磁块固定盘组件和感应盘组件产生磁力耦合，磁块固定盘组件经中心传动轴直接进行动力传输，利用回转支承隔断磁耦转子高速旋转的影响，当调速时，给回转支承施加一轴向力，带动与回转支承联结的磁块固定盘组件沿轴向运动，另一侧的磁块固定盘组件在同步机构的作用下沿轴向同步运动，从而改变两侧磁块固定盘组件和感应盘组件之间的距离，也就是改变磁场耦合间隙，达到调速节能的目的，同步机构可采用滚珠丝杠同步机构、滑动丝杠同步机构或沟槽凸轮同步机构，可手动或电动调速，其自身散热可采用风冷或液冷。本发明为动设备的调速节能找到了一种经济可行的方法。CN107800267ACN107800267A权利要求书1/2页1.滚珠丝杠同步型回转支承盘式磁力耦合器的结构方案——其特征是磁块固定盘组件和感应盘组件产生磁力耦合，磁块固定盘组件经中心传动轴直接进行动力传输，利用回转支承隔断磁耦转子高速旋转的影响，利用滚珠丝杠型同步机构保证两对称侧磁块固定盘组件同步反向运动，当调速时，给回转支承施加一轴向力，带动与回转支承联结的磁块固定盘组件沿轴向运动，另一侧的磁块固定盘组件在滚珠丝杠型同步机构的作用下沿轴向同步运动，从而改变两侧磁块固定盘组件和感应盘组件之间的距离，也就是改变磁场耦合间隙，从而导致磁耦内外转子转差的变化，也就是输入输出转速的变化，以达到调速节能的目的，磁块固定盘组件和感应盘组件的位置可以互换，可以采用多对磁块固定盘组件和感应盘组件串联。2.滑动丝杠同步型回转支承盘式磁力耦合器的结构方案——其特征是磁块固定盘组件和感应盘组件产生磁力耦合，磁块固定盘组件经中心传动轴直接进行动力传输，利用回转支承隔断磁耦转子高速旋转的影响，利用滑动丝杠型同步机构保证两对称侧磁块固定盘组件同步反向运动，当调速时，给回转支承施加一轴向力，带动与回转支承联结的磁块固定盘组件沿轴向运动，另一侧的磁块固定盘组件在滑动丝杠型同步机构的作用下沿轴向同步运动，从而改变两侧磁块固定盘组件和感应盘组件之间的距离，也就是改变磁场耦合间隙，从而导致磁耦内外转子转差的变化，也就是输入输出转速的变化，以达到调速节能的目的，磁块固定盘组件和感应盘组件的位置可以互换，可以采用多对磁块固定盘组件和感应盘组件串联。3.沟槽凸轮同步型回转支承盘式磁力耦合器的结构方案——其特征是磁块固定盘组件和感应盘组件产生磁力耦合，磁块固定盘组件经中心传动轴直接进行动力传输，利用回转支承隔断磁耦转子高速旋转的影响，利用沟槽凸轮型同步机构保证两对称侧磁块固定盘组件同步反向运动，当调速时，给回转支承施加一轴向力，带动与回转支承联结的磁块固定盘组件沿轴向运动，另一侧的磁块固定盘组件在沟槽凸轮型同步机构的作用下沿轴向同步运动，从而改变两侧磁块固定盘组件和感应盘组件之间的距离，也就是改变磁场耦合间隙，从而导致磁耦内外转子转差的变化，也就是输入输出转速的变化，以达到调速节能的目的，磁块固定盘组件和感应盘组件的位置可以互换，可以采用多对磁块固定盘组件和感应盘组件串联。4.根据权利要求1、权利要求2、权利要求3所述的回转支承盘式磁力耦合器，其特征是使用回转支承的技术方法——利用回转支承隔断磁耦转子高速旋转的影响，保证调速驱动机构不受磁耦高速旋转的影响，可以推动或拉动磁耦内转子中一侧磁块固定盘组件沿轴向运动，从而改变磁块固定盘与感应盘之间的距离，也就是改变磁场耦合间隙，达到调速节能的目的。5.根据权利要求1所述的滚珠丝杠同步型回转支承盘式磁力耦合器，其特征是使用滚珠丝杠型同步机构的技术方法——驱动一侧的螺母沿轴向运动，螺母移动致使滚珠丝杠转动，滚珠丝杠转动致使另一侧的螺母沿轴向运动，从而保证两侧的磁块固定盘组件沿轴向同步反向运动，同步调节磁块固定盘与感应盘之间的距离。6.根据权利要求2所述的滑动丝杠同步型回转支承盘式磁力耦合器，其特征是使用滑动丝杠型同步机构的技术方法——驱动一侧的螺母沿轴向运动，螺母移动致使丝杠转动，丝杠转动致使另一侧的螺母沿轴向运动，从而保证两侧的磁块固定盘组件沿轴向同步反向2CN107800267A权利要求书2/2页运动，同步调节磁块固定盘与感应盘之间的距离。7.根据权利要求3所述的沟槽凸轮同步型回转支承盘式磁力耦合器
