一种固体食品检测预处理装置.pdf

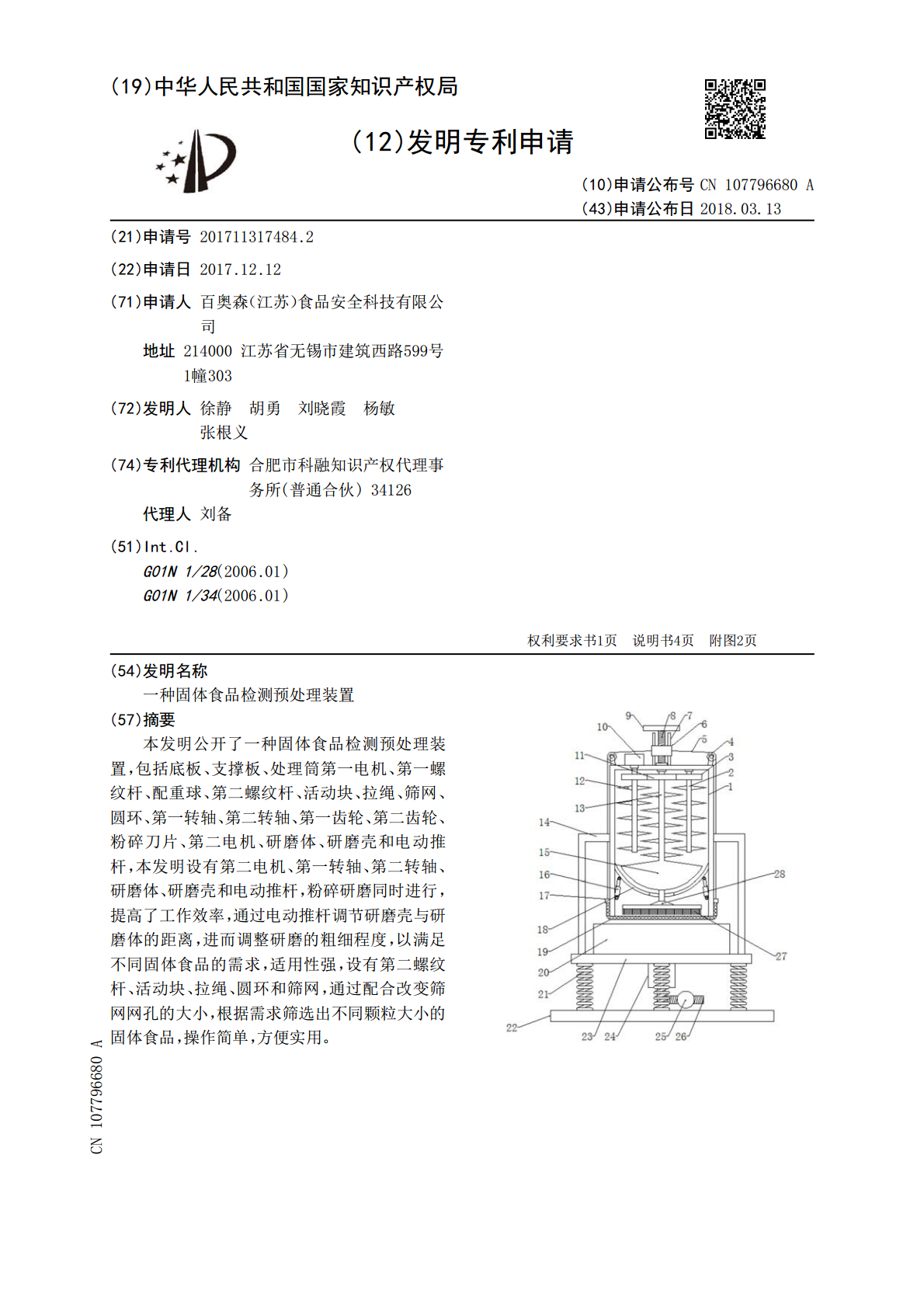

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107796680A(43)申请公布日2018.03.13(21)申请号201711317484.2(22)申请日2017.12.12(71)申请人百奥森（江苏）食品安全科技有限公司地址214000江苏省无锡市建筑西路599号1幢303(72)发明人徐静胡勇刘晓霞杨敏张根义(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人刘备(51)Int.Cl.G01N1/28(2006.01)G01N1/34(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种固体食品检测预处理装置(57)摘要本发明公开了一种固体食品检测预处理装置，包括底板、支撑板、处理筒第一电机、第一螺纹杆、配重球、第二螺纹杆、活动块、拉绳、筛网、圆环、第一转轴、第二转轴、第一齿轮、第二齿轮、粉碎刀片、第二电机、研磨体、研磨壳和电动推杆，本发明设有第二电机、第一转轴、第二转轴、研磨体、研磨壳和电动推杆，粉碎研磨同时进行，提高了工作效率，通过电动推杆调节研磨壳与研磨体的距离，进而调整研磨的粗细程度，以满足不同固体食品的需求，适用性强，设有第二螺纹杆、活动块、拉绳、圆环和筛网，通过配合改变筛网网孔的大小，根据需求筛选出不同颗粒大小的固体食品，操作简单，方便实用。CN107796680ACN107796680A权利要求书1/1页1.一种固体食品检测预处理装置，包括底板（22）和处理筒（1），其特征在于，所述底板（1）上表面设有支撑板（23），支撑板（23）上方设有处理筒（1），处理筒（1）两侧壁上部与支撑板（1）上表面之间连接有L型杆（14），支撑板（23）底部外侧环向等距固定有多根弹簧（21），弹簧（21）另一端与底板（22）上表面固定连接，支撑板（23）底部中间安装有第一电机（24），第一电机（24）的输出轴端部固定有第一螺纹杆（26），第一螺纹杆（26）外部套设有配重球（25），配重球（25）与第一螺纹杆（26）螺纹连接，所述处理筒（1）下方设有收集框（20），收集框（20）安装于支撑板（23）上，所述处理筒（1）顶部中间设有第二螺纹杆（8），第二螺纹杆（8）底端通过轴承座与处理筒（1）顶部中间转动连接，第二螺纹杆（8）外部套设有活动块（6），活动块（6）与第二螺纹杆（8）螺纹连接，活动块（6）上穿设有导向杆（7），活动块（6）与导向杆（7）滑动连接，所述活动块（6）四周侧壁上环向等距固定有多根拉绳（5），所述处理筒（1）底部开口，处理筒（1）底部开口处设有筛网（19），筛网（19）呈圆形且由弹性材料制成，筛网（19）安装于圆环（17）内，圆环（17）套设于处理筒（1）外壁上，所述拉绳（5）另一端穿过定滑轮（4）并与圆环（17）固定连接，所述处理筒（1）内腔顶部中间设有第一转轴（13），第一转轴（13）两侧均设有第二转轴（2），第一转轴（13）和第二转轴（2）顶端均通过轴承座与处理筒（1）内腔顶部转动连接，第一转轴（13）上部安装有第一齿轮（11），第一齿轮（11）两侧安装有第二齿轮（3），第二齿轮（3）安装于第二转轴（2）上，第一齿轮（12）与第二齿轮（3）啮合，第一转轴（13）和第二转轴（2）表面均固定有多组粉碎刀片（12），第一转轴（13）一侧的第二转轴（2）顶端通过联轴器与第二电机（10）的输出轴固定连接，第二电机（10）安装于处理筒（1）顶部，第一转轴（13）下部安装有研磨体（15），研磨体（15）底部呈弧形，研磨体（15）下方设有研磨壳（18），研磨壳（18）呈弧形，研磨壳（18）的弧度研磨体（15）底部弧度相同，研磨壳（18）底部两侧均设有电动推杆（16），电动推杆（16）交接与处理筒（1）内壁上，电动推杆（16）的伸缩杆端部与研磨壳（18）底部铰接，研磨壳（18）底部中间设有出料口，第一转轴（13）底端穿过研磨壳（18）底部出料口并与毛刷杆（27）固定连接，毛刷杆（27）底部毛刷与筛网（19）接触，第一转轴（13）上位于毛刷杆（27）上方安装有分料板（28），分料板（28）呈伞状。2.根据权利要求1所述的固体食品检测预处理装置，其特征在于，所述处理筒（1）筒壁上设有进料斗。3.根据权利要求1所述的固体食品检测预处理装置，其特征在于，所述第二螺纹杆（8）顶端固定有转动盘（9）。4.根据权利要求1所述的固体食品检测预处理装置，其特征在于，所述导向杆（7）固定于处理筒（1）顶部。5.根据权利要求1所述的固体食品检测预处理装置，其特征在于，所述定滑轮（4）安装于处理筒（1）顶部。6.根据权利要求1所述的固体食品检测预处理装置，其特征在于，所述第一转轴（13）和第二转轴（2）上的粉碎刀片错位设置。2CN107796680A说明书1/4页一种固体
