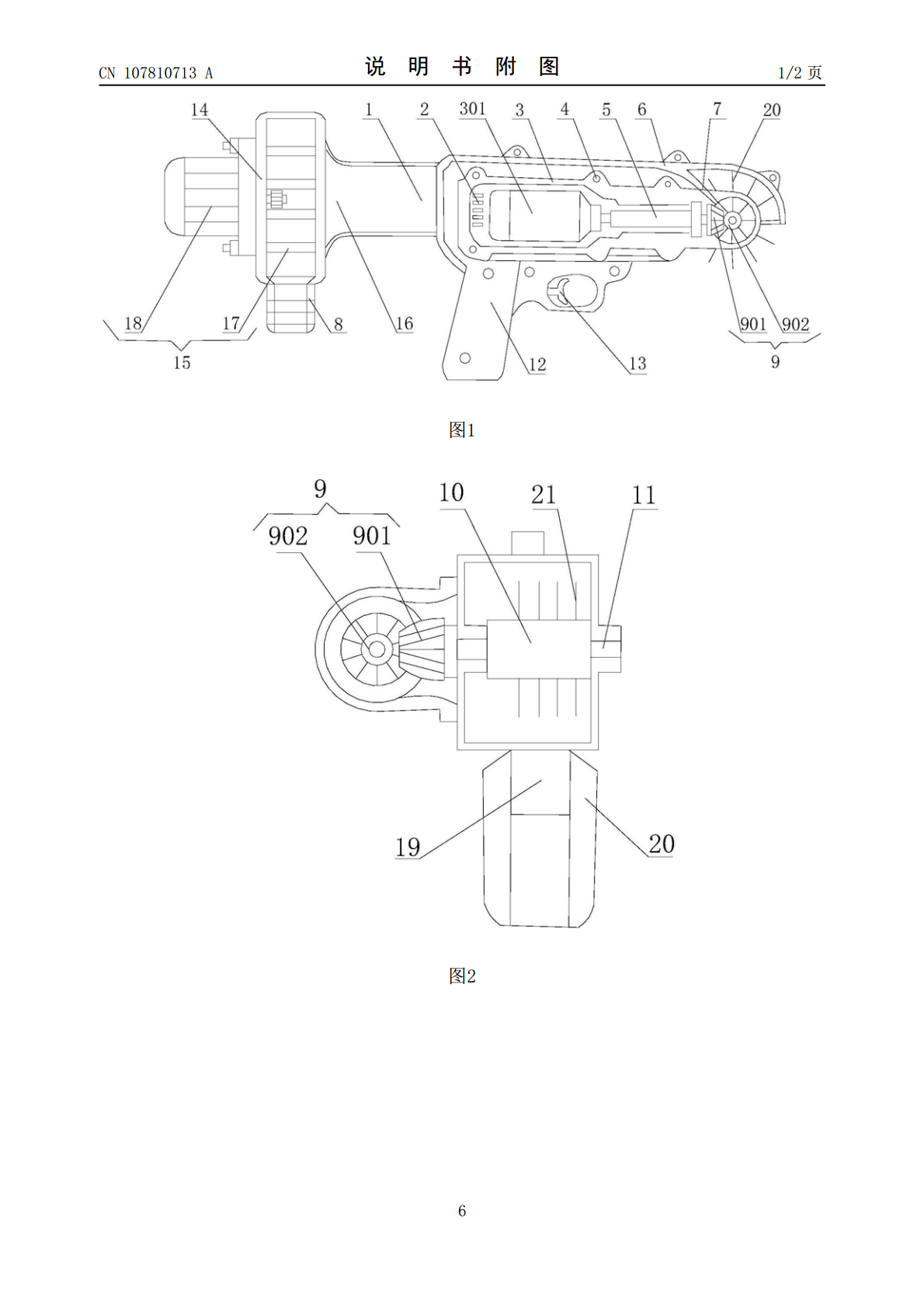

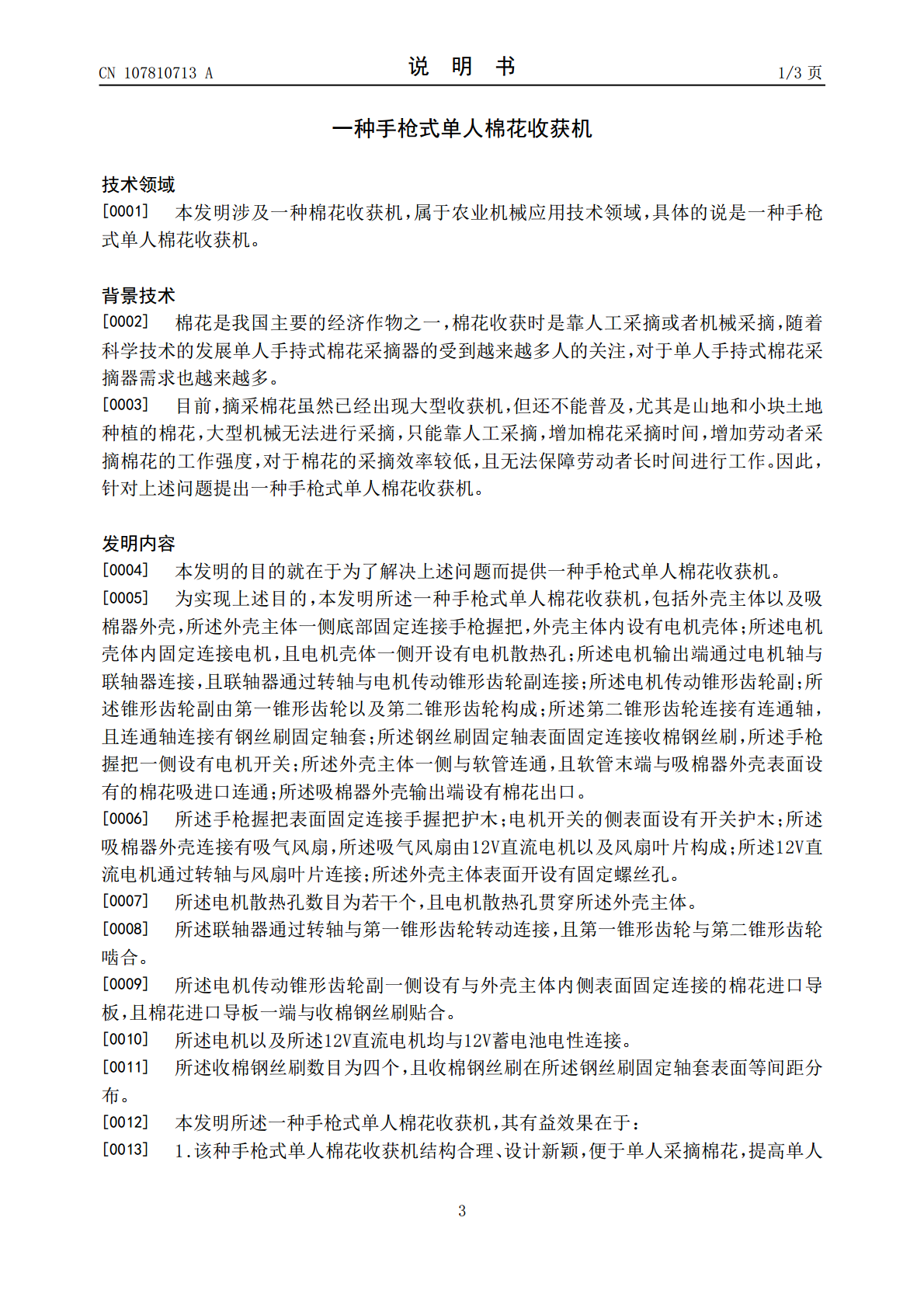

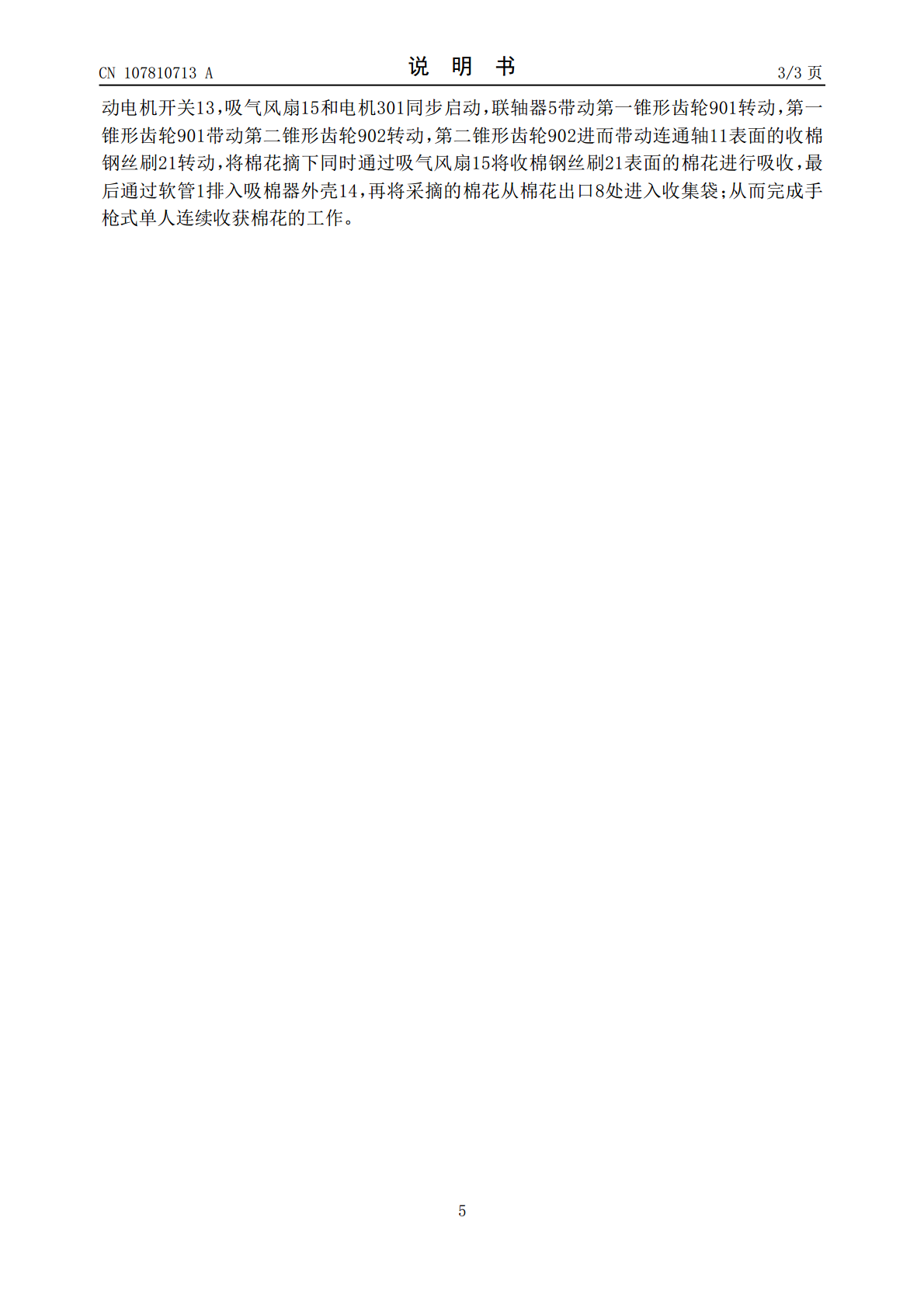

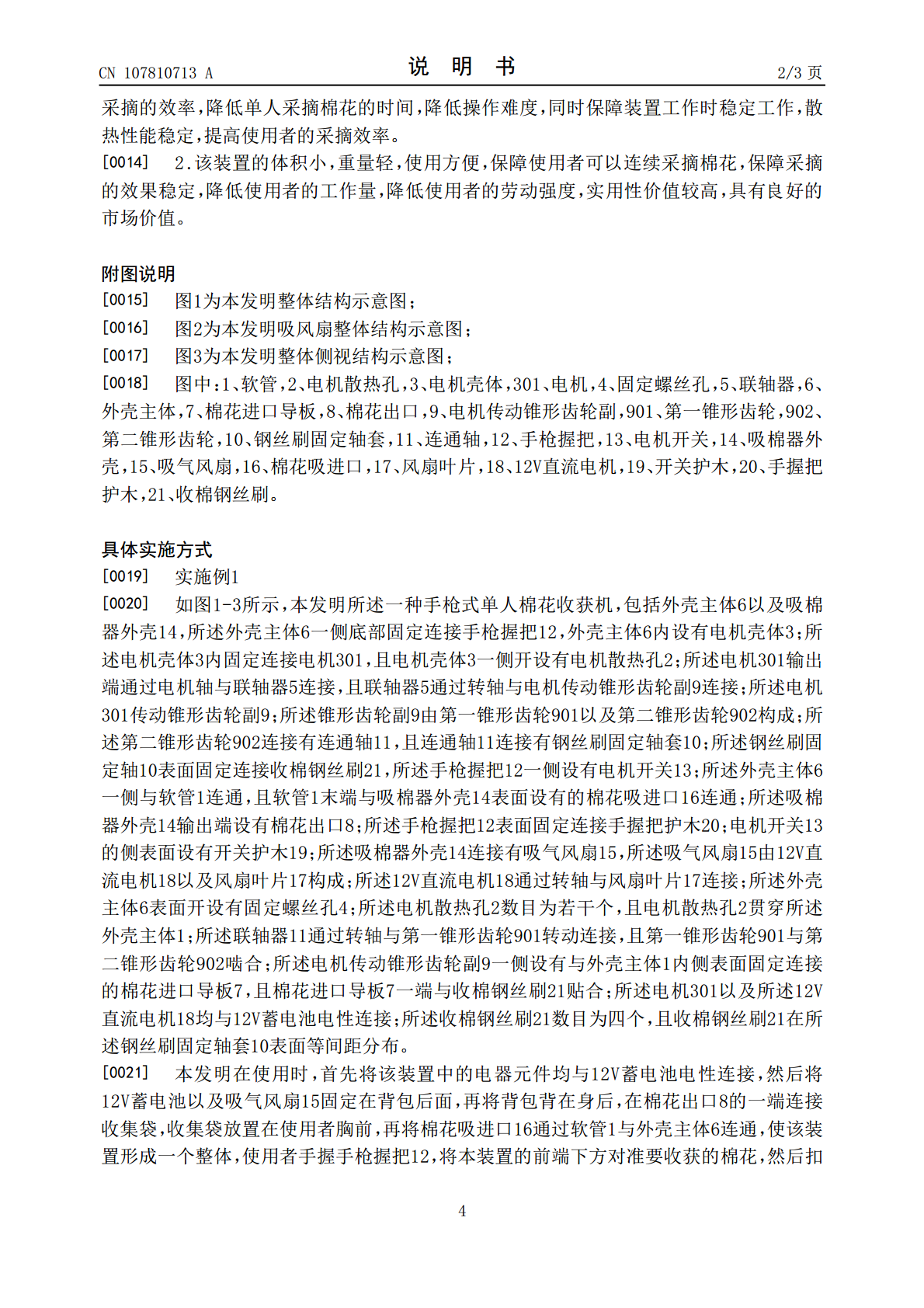

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107810713A(43)申请公布日2018.03.20(21)申请号201711261157.X(22)申请日2017.12.04(71)申请人兰州森叶机电有限公司地址730000甘肃省兰州市安宁区枣林路139号（交大科技园兰州天佑学子创业服务中心102室）(72)发明人崔喜鹏王丹阳马文忠张心仪刘镇豪(74)专利代理机构重庆百润洪知识产权代理有限公司50219代理人刘立春(51)Int.Cl.A01D46/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种手枪式单人棉花收获机(57)摘要本发明公开了一种手枪式单人棉花收获机，包括软管、电机散热孔、电机壳体、电机、固定螺丝孔、联轴器、外壳主体、棉花进口导板、棉花出口、电机传动锥形齿轮副、第一锥形齿轮、第二锥形齿轮、钢丝刷固定轴套、连通轴、手枪握把、电机开关、吸棉器外壳、吸气风扇、棉花吸进口、风扇叶片、12V直流电机、开关护木、手握把护木和收棉钢丝刷。该种手枪式单人棉花收获机结构合理、设计新颖，便于单人采摘棉花，提高单人采摘的效率，降低单人采摘棉花的时间，降低操作难度，同时保障装置工作时稳定工作，散热性能稳定，提高使用者的采摘效率，该装置的体积小，重量轻，使用方便，保障使用者可以连续采摘棉花，具有良好的市场价值。CN107810713ACN107810713A权利要求书1/1页1.一种手枪式单人棉花收获机，包括外壳主体(6)以及吸棉器外壳(14)，其特征在于：所述外壳主体(6)一侧底部固定连接手枪握把(12)，外壳主体(6)内设有电机壳体(3)；所述电机壳体(3)内固定连接电机(301)，且电机壳体(3)一侧开设有电机散热孔(2)；所述电机(301)输出端通过电机轴与联轴器(5)连接，且联轴器(5)通过转轴与电机传动锥形齿轮副(9)连接；所述电机(301)传动锥形齿轮副(9)；所述锥形齿轮副(9)由第一锥形齿轮(901)以及第二锥形齿轮(902)构成；所述第二锥形齿轮(902)连接有连通轴(11)，且连通轴(11)连接有钢丝刷固定轴套(10)；所述钢丝刷固定轴(10)表面固定连接收棉钢丝刷(21)，所述手枪握把(12)一侧设有电机开关(13)；所述外壳主体(6)一侧与软管(1)连通，且软管(1)末端与吸棉器外壳(14)表面设有的棉花吸进口(16)连通；所述吸棉器外壳(14)输出端设有棉花出口(8)。2.如权利要求1所述的一种手枪式单人棉花收获机，其特征在于：所述手枪握把(12)表面固定连接手握把护木(20)；电机开关(13)的侧表面设有开关护木(19)；所述吸棉器外壳(14)连接有吸气风扇(15)，所述吸气风扇(15)由12V直流电机(18)以及风扇叶片(17)构成；所述12V直流电机(18)通过转轴与风扇叶片(17)连接；所述外壳主体(6)表面开设有固定螺丝孔(4)。3.如权利要求2所述的一种手枪式单人棉花收获机，其特征在于：所述电机散热孔(2)数目为若干个，且电机散热孔(2)贯穿所述外壳主体(1)。4.如权利要求3所述的一种手枪式单人棉花收获机，其特征在于：所述联轴器(11)通过转轴与第一锥形齿轮(901)转动连接，且第一锥形齿轮(901)与第二锥形齿轮(902)啮合。5.如权利要求4所述的一种手枪式单人棉花收获机，其特征在于：所述电机传动锥形齿轮副(9)一侧设有与外壳主体(1)内侧表面固定连接的棉花进口导板(7)，且棉花进口导板(7)一端与收棉钢丝刷(21)贴合。6.如权利要求5所述的一种手枪式单人棉花收获机，其特征在于：所述电机(301)以及所述12V直流电机(18)均与12V蓄电池电性连接。7.如权利要求6所述的一种手枪式单人棉花收获机，其特征在于：所述收棉钢丝刷(21)数目为四个，且收棉钢丝刷(21)在所述钢丝刷固定轴套(10)表面等间距分布。2CN107810713A说明书1/3页一种手枪式单人棉花收获机技术领域[0001]本发明涉及一种棉花收获机，属于农业机械应用技术领域，具体的说是一种手枪式单人棉花收获机。背景技术[0002]棉花是我国主要的经济作物之一，棉花收获时是靠人工采摘或者机械采摘，随着科学技术的发展单人手持式棉花采摘器的受到越来越多人的关注，对于单人手持式棉花采摘器需求也越来越多。[0003]目前，摘采棉花虽然已经出现大型收获机，但还不能普及，尤其是山地和小块土地种植的棉花，大型机械无法进行采摘，只能靠人工采摘，增加棉花采摘时间，增加劳动者采摘棉花的工作强度，对于棉花的采摘效率较低，且无法保障劳动者长时间进行工作。因此，针对上述问题提出一种手枪式单人棉花收获机。发明内容[0004]本发明的目的就在于为了解决上述问题而提供一种手枪式单人棉花收获机。[0
