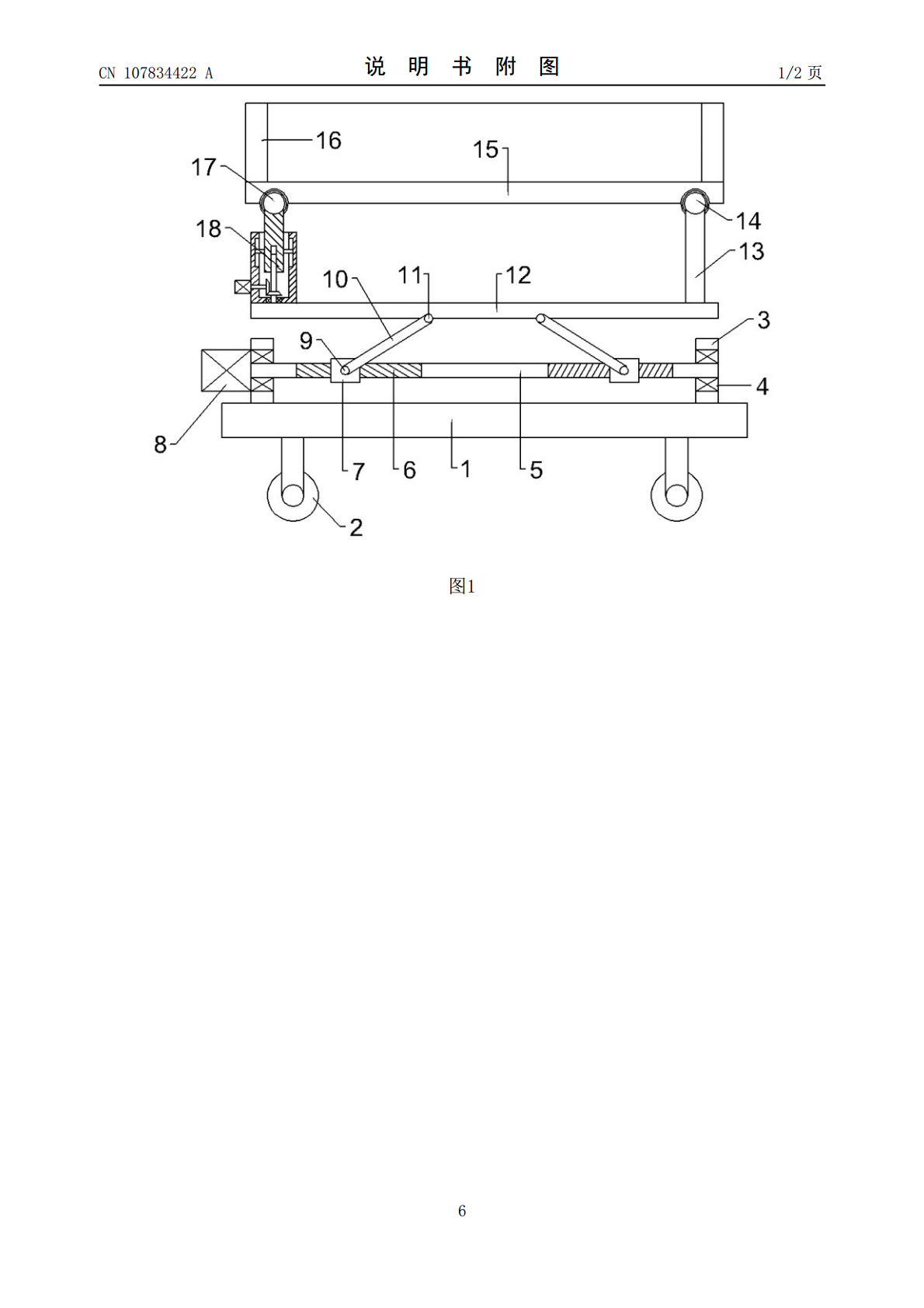

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107834422A(43)申请公布日2018.03.23(21)申请号201711249548.XB66F11/04(2006.01)(22)申请日2017.12.01(71)申请人国网新疆电力有限公司和田供电公司地址848099新疆维吾尔自治区和田地区和田市迎宾路114号申请人国家电网公司(72)发明人刘勇宏刘强伟武剑磊王聪李建华葛新龙冯少华张团结(74)专利代理机构乌鲁木齐合纵专利商标事务所65105代理人汤洁汤建武(51)Int.Cl.H02G1/00(2006.01)H02B3/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称选择倾斜的电力设备检修台(57)摘要一种选择倾斜的电力设备检修台，包括底座，底座下侧固定连接有四个滚轮，所述底座上侧对称固定连接有两个支撑板，两个支撑板上转动连接有转动杆，转动杆左端与第一电机输出轴固定连接，转动杆上布置有两个螺纹段，螺纹段上均螺纹连接有螺纹滑块，所述螺纹滑块上设置有第一铰链，所述转动杆上方设置有安装板，安装板下侧对称设置有两个第二铰链，第一铰链和第二铰链之间通过倾斜杆相连接；所述安装板上侧左部设置有调节装置，安装板上侧右部设置有竖直板。本发明的有益效果是第一电机带动转动杆转动，与转动杆相配合的两个螺纹滑块同时向转动杆的中间处移动，从而使倾斜杆的垂直度增加，则实现了安装板高度的增加。CN107834422ACN107834422A权利要求书1/1页1.一种选择倾斜的电力设备检修台，包括底座，底座下侧固定连接有四个滚轮，其特征在于，所述底座上侧对称固定连接有两个支撑板，两个支撑板上转动连接有转动杆，转动杆左端与第一电机输出轴固定连接，转动杆上布置有两个螺纹段，螺纹段上均螺纹连接有螺纹滑块，所述螺纹滑块上设置有第一铰链，所述转动杆上方设置有安装板，安装板下侧对称设置有两个第二铰链，第一铰链和第二铰链之间通过倾斜杆相连接；所述安装板上侧左部设置有调节装置，安装板上侧右部设置有竖直板，竖直板顶端通过转动轴转动连接有检修台，检修台左端下部与调节装置通过球铰链相连接。2.根据权利要求1所述的一种选择倾斜的电力设备检修台，其特征在于，两个所述螺纹段的螺纹旋向相反。3.根据权利要求1或2所述的一种选择倾斜的电力设备检修台，其特征在于，所述转动杆与支撑板的接触处设置有第一轴承。4.根据权利要求1所述的一种选择倾斜的电力设备检修台，其特征在于，所述调节装置包括支撑柱，支撑柱底端与安装板下侧固定连接，支撑柱上开设有开口朝上设置的凹槽，凹槽内设置有螺纹杆，螺纹杆底端与支撑柱底端转动连接，且螺纹杆下部固定连接有第一锥齿轮，第一锥齿轮左侧啮合有第二锥齿轮，第二锥齿轮左端固定连接有转轴，转轴左端穿过支撑柱设置，且转轴左端与第二电机输出轴固定连接；所述螺纹杆上方的凹槽内设置有调节柱，调节柱下部开设有开口朝下设置的螺纹槽，螺纹杆顶端与螺纹槽螺纹连接，且调节柱顶端与球铰链内部的转动球固定连接。5.根据权利要求4所述的一种选择倾斜的电力设备检修台，其特征在于，所述螺纹杆与支撑柱底部的接触处设置有第二轴承。6.根据权利要求4所述的一种选择倾斜的电力设备检修台，其特征在于，所述凹槽内侧壁上对称开设有两个防转槽，防转槽内设置有防转杆，防转杆另一端与调节柱侧壁固定连接。7.根据权利要求1所述的一种选择倾斜的电力设备检修台，其特征在于，所述滚轮上设置有锁定装置。8.根据权利要求1或7所述的一种选择倾斜的电力设备检修台，其特征在于，所述检修台上设置有护栏。2CN107834422A说明书1/3页选择倾斜的电力设备检修台技术领域[0001]本发明涉及电力检修技术领域，具体涉及一种选择倾斜的电力设备检修台。背景技术[0002]在电力设各维修过程中，经常会有一些不规则的高压架或其它设各，维修人员都很难处理，特别是焊接和喷涂工艺，工作更难开展。目前有很多升降架，升降架的高度可以方便的来调节，但是当出现不规则的高低设备时，其调节次数就很频繁，对升降架的使用寿命存在较大的影响，且也无法提供倾斜的状态，无法满足使用需求。发明内容[0003]本发明的目的在于提供一种选择倾斜的电力设备检修台，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种选择倾斜的电力设备检修台，包括底座，底座下侧固定连接有四个滚轮，所述底座上侧对称固定连接有两个支撑板，两个支撑板上转动连接有转动杆，转动杆左端与第一电机输出轴固定连接，转动杆上布置有两个螺纹段，螺纹段上均螺纹连接有螺纹滑块，所述螺纹滑块上设置有第一铰链，所述转动杆上方设置有安装板，安装板下侧对称设置有两个第二铰链，第一铰链和第二铰链之间通过倾斜杆相连接；所述安装板上侧左部设
