加料车.pdf

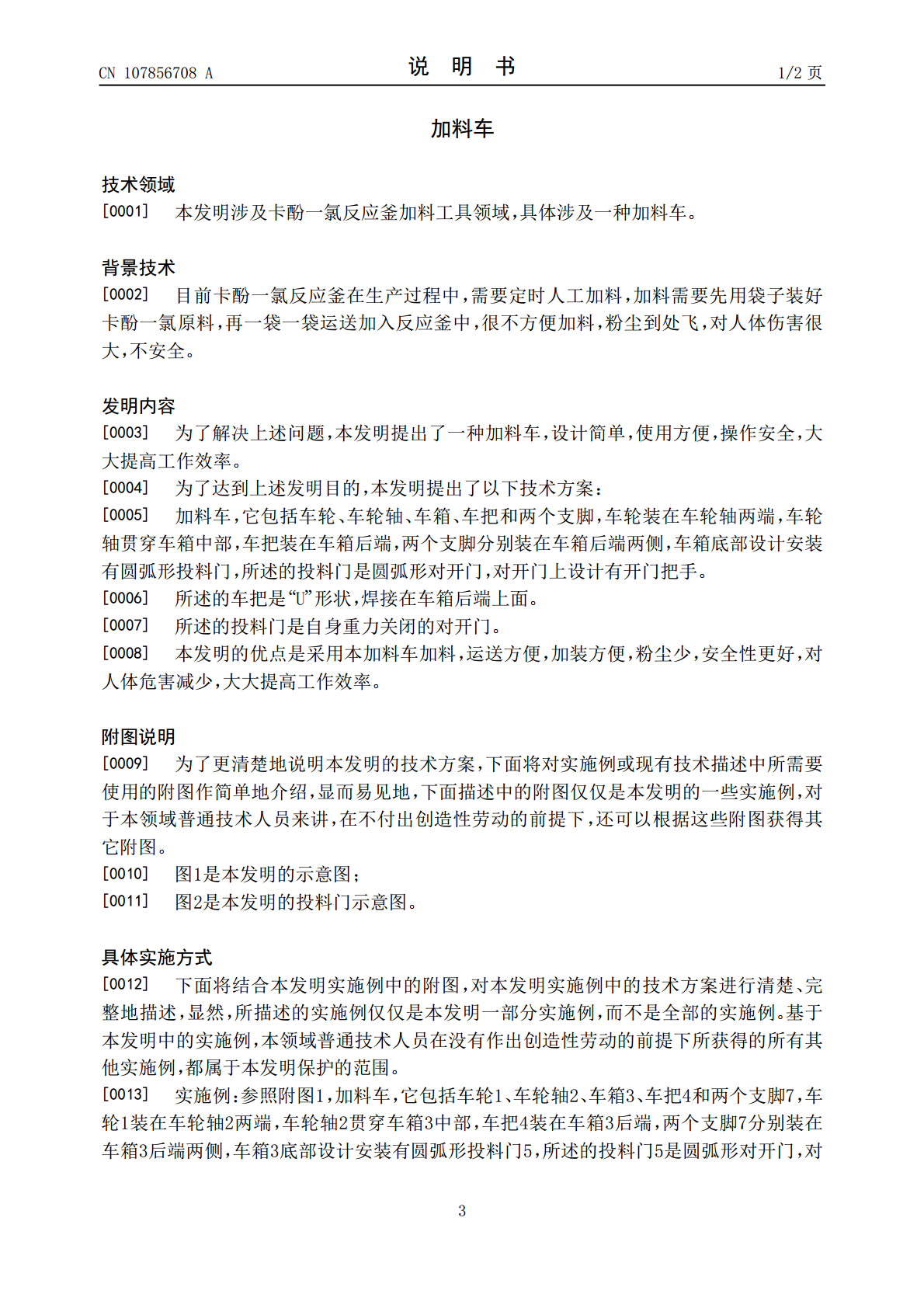

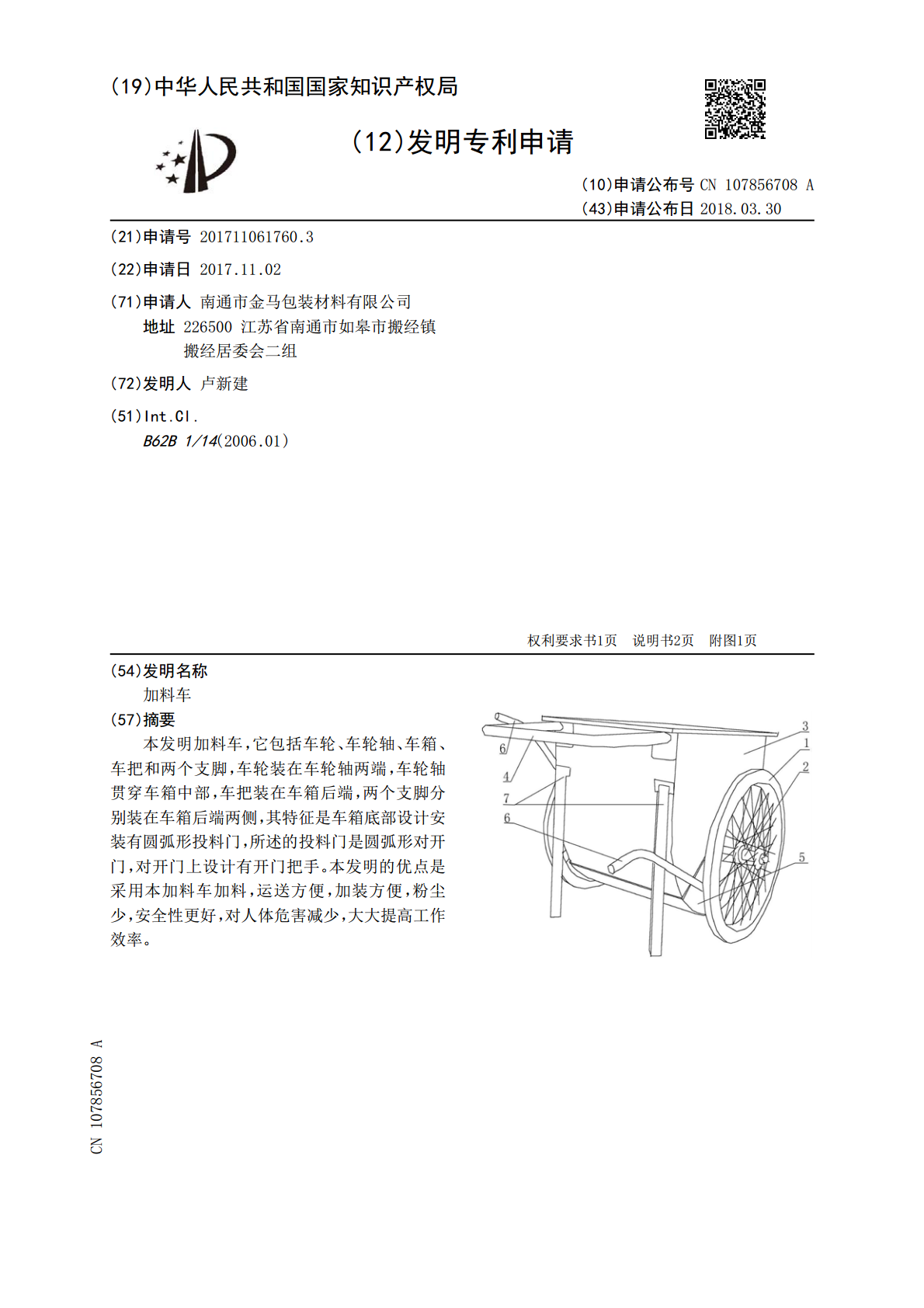

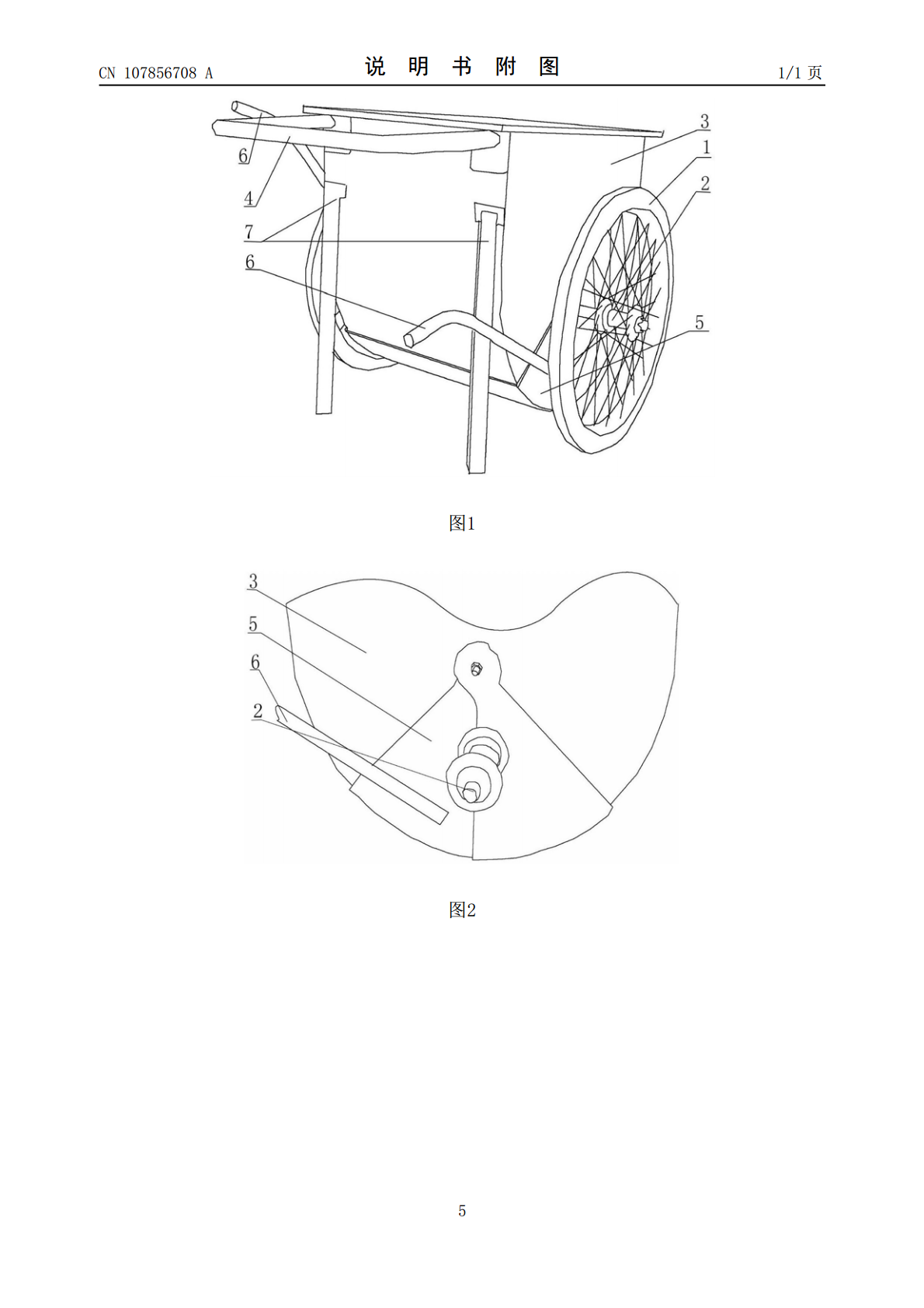

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107856708A(43)申请公布日2018.03.30(21)申请号201711061760.3(22)申请日2017.11.02(71)申请人南通市金马包装材料有限公司地址226500江苏省南通市如皋市搬经镇搬经居委会二组(72)发明人卢新建(51)Int.Cl.B62B1/14(2006.01)权利要求书1页说明书2页附图1页(54)发明名称加料车(57)摘要本发明加料车，它包括车轮、车轮轴、车箱、车把和两个支脚，车轮装在车轮轴两端，车轮轴贯穿车箱中部，车把装在车箱后端，两个支脚分别装在车箱后端两侧，其特征是车箱底部设计安装有圆弧形投料门，所述的投料门是圆弧形对开门，对开门上设计有开门把手。本发明的优点是采用本加料车加料，运送方便，加装方便，粉尘少，安全性更好，对人体危害减少，大大提高工作效率。CN107856708ACN107856708A权利要求书1/1页1.加料车，它包括车轮、车轮轴、车箱、车把和两个支脚，车轮装在车轮轴两端，车轮轴贯穿车箱中部，车把装在车箱后端，两个支脚分别装在车箱后端两侧，其特征是车箱底部设计安装有圆弧形投料门，所述的投料门是圆弧形对开门，对开门上设计有开门把手。2.根据权利要求1所述的加料车，其特征是所述的车把是“U”形状，焊接在车箱后端上面。3.根据权利要求1所述的加料车，其特征是所述的投料门是自身重力关闭的对开门。2CN107856708A说明书1/2页加料车技术领域[0001]本发明涉及卡酚一氯反应釜加料工具领域，具体涉及一种加料车。背景技术[0002]目前卡酚一氯反应釜在生产过程中，需要定时人工加料，加料需要先用袋子装好卡酚一氯原料，再一袋一袋运送加入反应釜中，很不方便加料，粉尘到处飞，对人体伤害很大，不安全。发明内容[0003]为了解决上述问题，本发明提出了一种加料车，设计简单，使用方便，操作安全，大大提高工作效率。[0004]为了达到上述发明目的，本发明提出了以下技术方案：[0005]加料车，它包括车轮、车轮轴、车箱、车把和两个支脚，车轮装在车轮轴两端，车轮轴贯穿车箱中部，车把装在车箱后端，两个支脚分别装在车箱后端两侧，车箱底部设计安装有圆弧形投料门，所述的投料门是圆弧形对开门，对开门上设计有开门把手。[0006]所述的车把是“U”形状，焊接在车箱后端上面。[0007]所述的投料门是自身重力关闭的对开门。[0008]本发明的优点是采用本加料车加料，运送方便，加装方便，粉尘少，安全性更好，对人体危害减少，大大提高工作效率。附图说明[0009]为了更清楚地说明本发明的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它附图。[0010]图1是本发明的示意图；[0011]图2是本发明的投料门示意图。具体实施方式[0012]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。[0013]实施例：参照附图1，加料车，它包括车轮1、车轮轴2、车箱3、车把4和两个支脚7，车轮1装在车轮轴2两端，车轮轴2贯穿车箱3中部，车把4装在车箱3后端，两个支脚7分别装在车箱3后端两侧，车箱3底部设计安装有圆弧形投料门5，所述的投料门5是圆弧形对开门，对3CN107856708A说明书2/2页开门上设计有开门把手6。[0014]所述的车把4是“U”形状，焊接在车箱3后端上面。[0015]所述的投料门5是自身重力关闭的对开门。[0016]使用时，加料车的投料门在重力的作用下关闭，加料车里装满原料也不会打开，工作人员把加料车推送到卡酚一氯反应釜的加料漏斗上，通过开门把手把投料门打开，进行加料。4CN107856708A说明书附图1/1页图1图25
