一种移动电缆盘.pdf

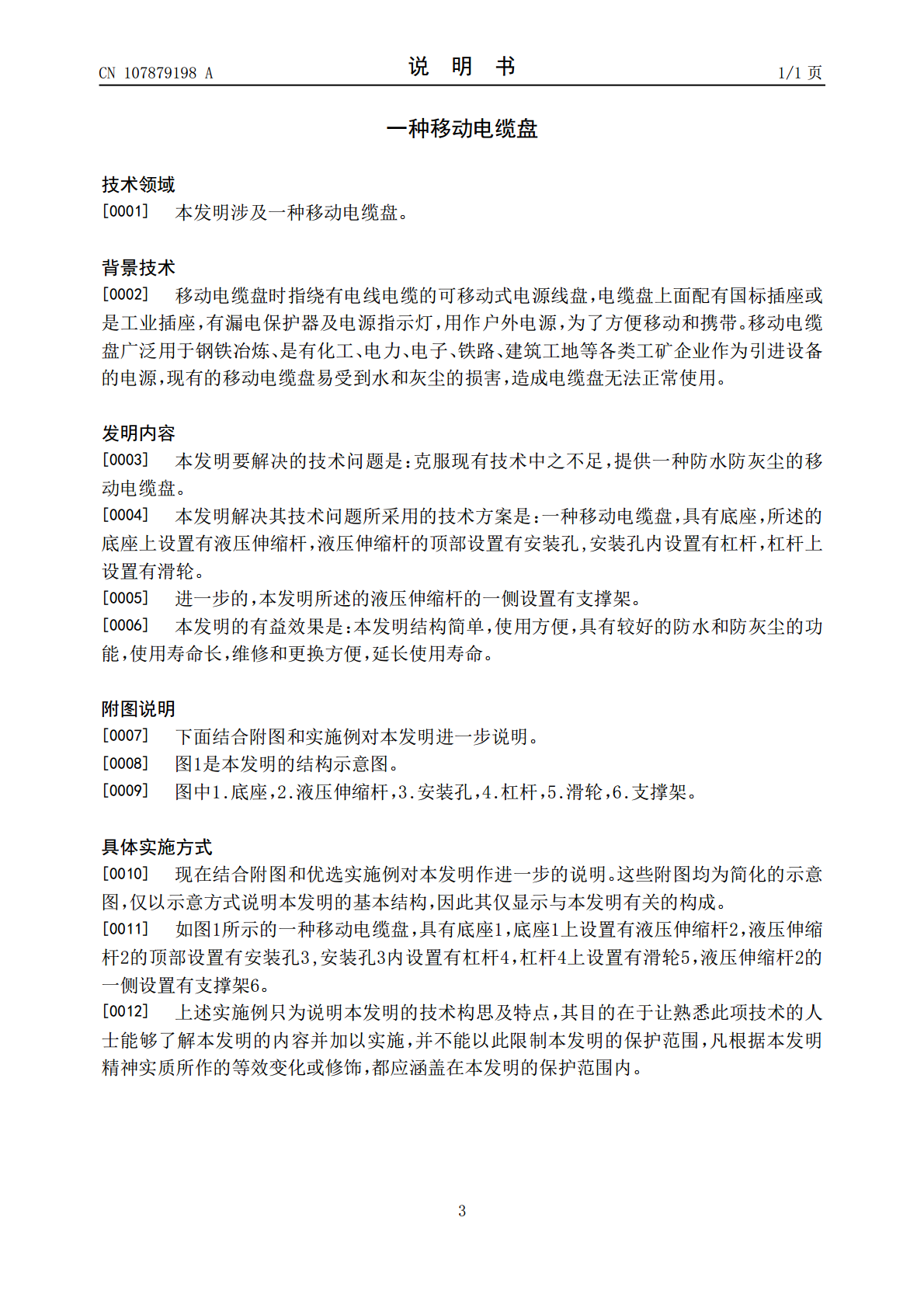

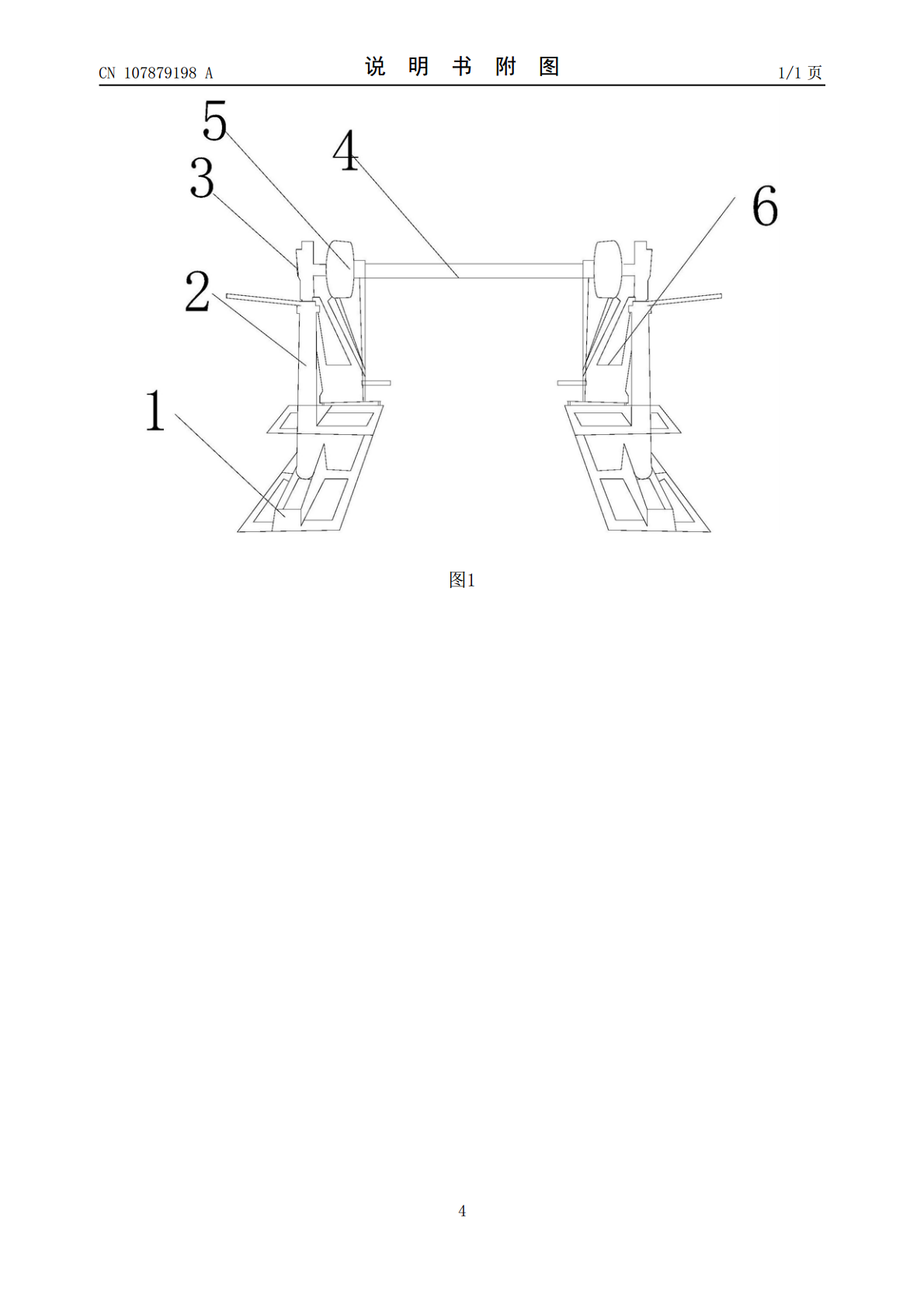

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107879198A(43)申请公布日2018.04.06(21)申请号201711074052.3(22)申请日2017.11.05(71)申请人韩建新地址214500江苏省泰州市靖江市季市三庆路8号(72)发明人韩建新(51)Int.Cl.B65H75/40(2006.01)B65H75/14(2006.01)权利要求书1页说明书1页附图1页(54)发明名称一种移动电缆盘(57)摘要本发明涉及一种移动电缆盘，具有底座，所述的底座上设置有液压伸缩杆，液压伸缩杆的顶部设置有安装孔,安装孔内设置有杠杆，杠杆上设置有滑轮。本发明结构简单，使用方便，具有较好的防水和防灰尘的功能，使用寿命长，维修和更换方便，延长使用寿命。CN107879198ACN107879198A权利要求书1/1页1.一种移动电缆盘，具有底座(1)，其特征在于：所述的底座(1)上设置有液压伸缩杆(2)，液压伸缩杆(2)的顶部设置有安装孔(3),安装孔(3)内设置有杠杆(4)，杠杆(4)上设置有滑轮(5)。2.根据权利要求1所述的一种移动电缆盘，其特征在于：所述的液压伸缩杆(2)的一侧设置有支撑架(6)。2CN107879198A说明书1/1页一种移动电缆盘技术领域[0001]本发明涉及一种移动电缆盘。背景技术[0002]移动电缆盘时指绕有电线电缆的可移动式电源线盘，电缆盘上面配有国标插座或是工业插座，有漏电保护器及电源指示灯，用作户外电源，为了方便移动和携带。移动电缆盘广泛用于钢铁冶炼、是有化工、电力、电子、铁路、建筑工地等各类工矿企业作为引进设备的电源，现有的移动电缆盘易受到水和灰尘的损害，造成电缆盘无法正常使用。发明内容[0003]本发明要解决的技术问题是：克服现有技术中之不足，提供一种防水防灰尘的移动电缆盘。[0004]本发明解决其技术问题所采用的技术方案是：一种移动电缆盘，具有底座，所述的底座上设置有液压伸缩杆，液压伸缩杆的顶部设置有安装孔,安装孔内设置有杠杆，杠杆上设置有滑轮。[0005]进一步的，本发明所述的液压伸缩杆的一侧设置有支撑架。[0006]本发明的有益效果是：本发明结构简单，使用方便，具有较好的防水和防灰尘的功能，使用寿命长，维修和更换方便，延长使用寿命。附图说明[0007]下面结合附图和实施例对本发明进一步说明。[0008]图1是本发明的结构示意图。[0009]图中1.底座，2.液压伸缩杆，3.安装孔，4.杠杆，5.滑轮，6.支撑架。具体实施方式[0010]现在结合附图和优选实施例对本发明作进一步的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。[0011]如图1所示的一种移动电缆盘，具有底座1，底座1上设置有液压伸缩杆2，液压伸缩杆2的顶部设置有安装孔3,安装孔3内设置有杠杆4，杠杆4上设置有滑轮5，液压伸缩杆2的一侧设置有支撑架6。[0012]上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本发明的内容并加以实施，并不能以此限制本发明的保护范围，凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。3CN107879198A说明书附图1/1页图14
