一种手术截石位腿架.pdf

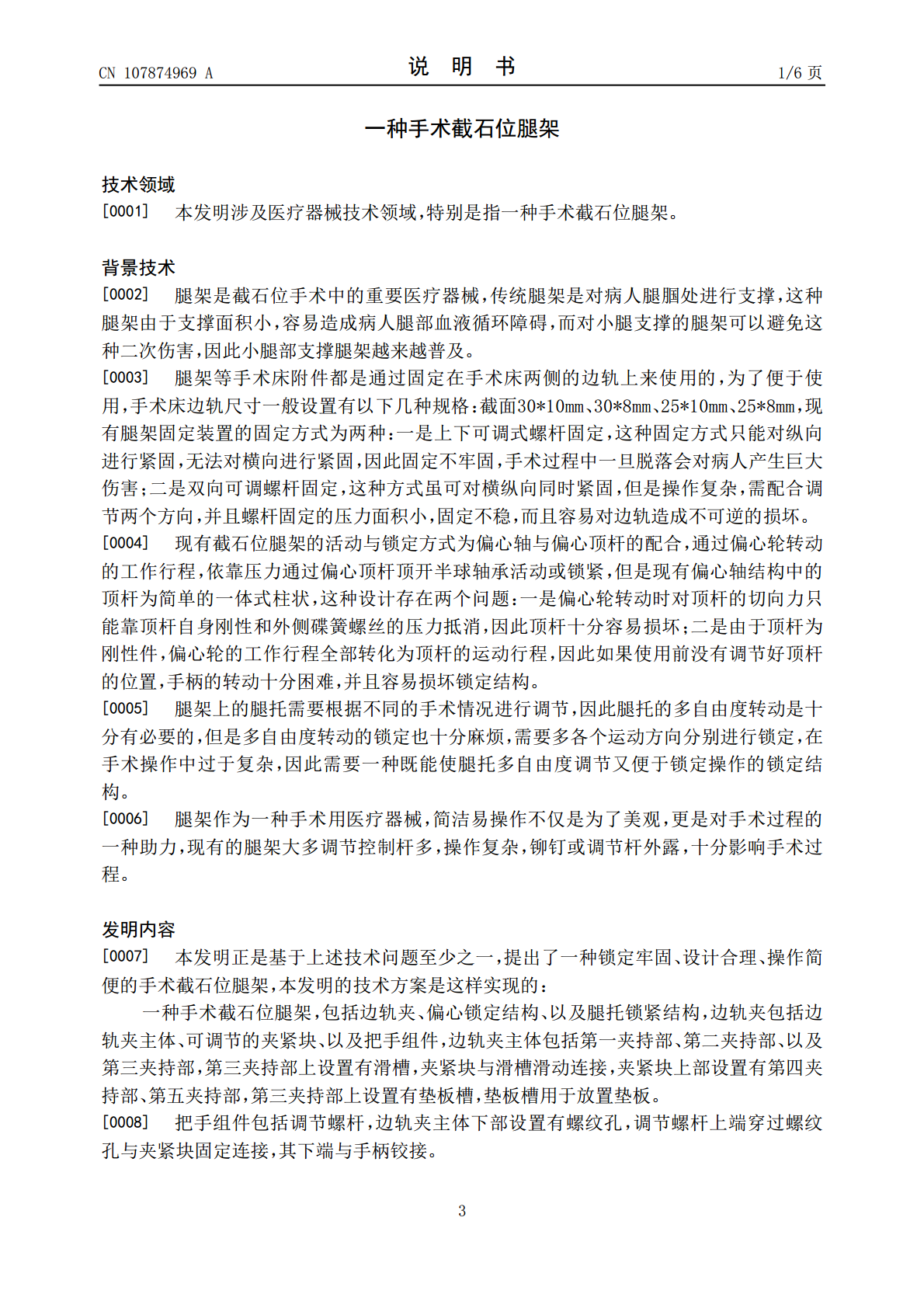

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107874969A(43)申请公布日2018.04.06(21)申请号201711248203.2(22)申请日2017.12.01(71)申请人河南正源医疗装备有限公司地址476800河南省商丘市民权县高新技术产业开发区(72)发明人朱东海王仲景牛金岭李强贾天天(74)专利代理机构郑州浩德知识产权代理事务所(普通合伙)41130代理人边鹏(51)Int.Cl.A61G13/12(2006.01)权利要求书1页说明书6页附图6页(54)发明名称一种手术截石位腿架(57)摘要本发明提供了一种手术截石位腿架，包括边轨夹、偏心锁定结构、以及腿托锁紧结构，边轨夹包括边轨夹主体、可调节的夹紧块、以及把手组件，边轨夹上设置有垫板槽，所述垫板槽用于放置垫板；偏心锁定结构包括锁紧装置、半球轴承、偏心轴、偏心顶杆，所述偏心顶杆从上至下依次包括顶片、连接杆、压簧、以及尾顶柱，所述顶片与所述连接杆铰接。本发明的腿架夹持更加稳定，适应不同手术床边轨，消除偏心轮对顶杆的切向力，延长腿架使用寿命，偏心顶杆下端设置压簧，抵消偏心轮多余行程，防止锁紧装置损坏，腿托可多自由度调节，并且锁定方式操作简单；结构美观简洁，操作简单，结构简单，避免影响手术过程。CN107874969ACN107874969A权利要求书1/1页1.一种手术截石位腿架，包括边轨夹、偏心锁定结构、以及腿托锁紧结构，其特征在于，边轨夹，所述边轨夹包括边轨夹主体、可调节的夹紧块、以及把手组件，所述边轨夹主体包括第一夹持部、第二夹持部、以及第三夹持部，所述第三夹持部上设置有滑槽，所述夹紧块与所述滑槽滑动连接，所述夹紧块上部设置有第四夹持部、第五夹持部，所述第三夹持部上设置有垫板槽，所述垫板槽用于放置垫板；偏心锁定结构，所述偏心锁定结构包括锁紧装置、半球轴承、偏心轴、偏心顶杆，所述锁紧装置为带有开口间隙可调的U型结构，所述锁紧装置包括第一锁定部、第二锁定部、以及轴承槽，所述半球轴承安装在轴承槽内，轴承支撑套一端与所述半球轴承连接，另一端与所述边轨夹固定连接；所述第一锁定部与第二锁定部通过碟簧压紧螺丝锁定，碟簧与所述碟簧压紧螺丝配合，所述碟簧压紧螺丝为中空结构，内部设置有所述偏心顶杆，所述偏心顶杆上端面与所述偏心轴滑动连接，下端面与固定在所述第二锁定部内的顶盖配合，所述偏心顶杆与所述偏心轴配合控制第一锁定部与第二锁定部的开合与锁闭；所述偏心顶杆从上至下依次包括顶片、连接杆、压簧、以及尾顶柱，所述顶片与所述连接杆铰接；腿托锁紧结构，所述腿托锁紧结构包括锁紧盘、腿托连接盘、以及锁紧套筒，所述锁紧盘安装在腿架长杆上，所述锁紧盘为带有开口间隙可调的圆柱形结构，其包括第一锁紧部与第二锁紧部，所述第一锁紧部上设置有限位孔，所述限位孔为腰型通孔，所述限位孔与锁紧轴套配合连接，所述锁紧轴套一端与调节螺栓Ⅰ固定连接，另一端套接锁紧轴，所述调节螺栓Ⅰ连接有碟簧和调节把手；所述腿托连接盘侧面开设有活动槽，所述锁紧轴在所述活动槽内与所述腿托连接盘通过螺栓活动连接，所述第二锁紧部设置有锥形孔，所述锁紧套筒一端与锥形孔配合，另一端与所述腿托连接盘配合，所述腿托连接盘上方固定腿托。2.根据权利要求1所述的手术截石位腿架，其特征在于，所述偏心轴端通过定位销连接有轴端套，所述定位销一端具有凸起，所述腿架长杆端部设有缺口，所述缺口与所述凸起配合，所述轴端套与转动把手通过螺杆固定连接。3.根据权利要求1所述的手术截石位腿架，其特征在于，所述把手组件包括调节螺杆，所述边轨夹主体下部设置有螺纹孔，所述调节螺杆上端穿过螺纹孔与所述夹紧块固定连接，其下端与手柄铰接。4.根据权利要求1所述的手术截石位腿架，其特征在于，所述偏心轴上固定有偏心轮，所述偏心轮上装配滚针轴承，所述顶片上端设置为圆弧形曲面，所述圆弧形曲面与所述滚针轴承滑动连接。5.根据权利要求4所述的手术截石位腿架，其特征在于，所述顶盖螺接有调节螺栓Ⅱ，所述调节螺栓Ⅱ与所述偏心顶杆底部配合，其用于调节偏心顶杆工作行程。6.根据权利要求1所述的手术截石位腿架，其特征在于，包括气弹簧，所述气弹簧一端固定在所述边轨夹底部，另一端固定在所述腿架长杆上。7.根据权利要求1所述的手术截石位腿架，其特征在于，所述垫板为金属材质，所述垫板槽内安装有永磁铁。8.根据权利要求1所述的手术截石位腿架，其特征在于，所述第二夹持部和第四夹持部宽度为10mm，所述垫板槽为矩形槽体，其深度设置为2mm，所述垫板大小与所述垫板槽适配，其厚度设置为4mm。2CN107874969A说明书1/6页一种手术截石位腿架技术领域[0001]本发明涉及医疗器械技术领域，特别是指一种手术截石位腿架。背景技术[0002]腿架是截石位手术中的重要医疗器械，传
