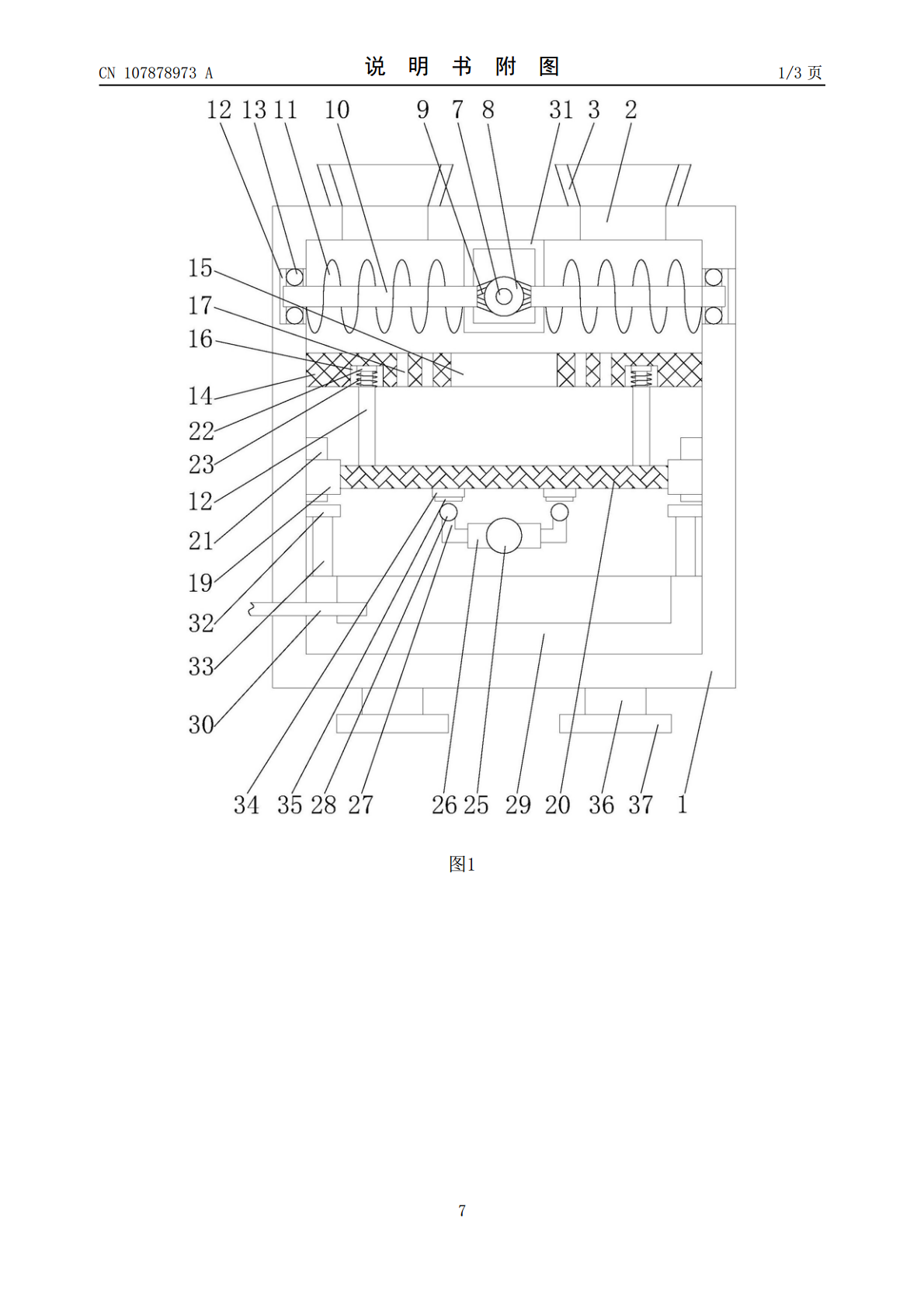

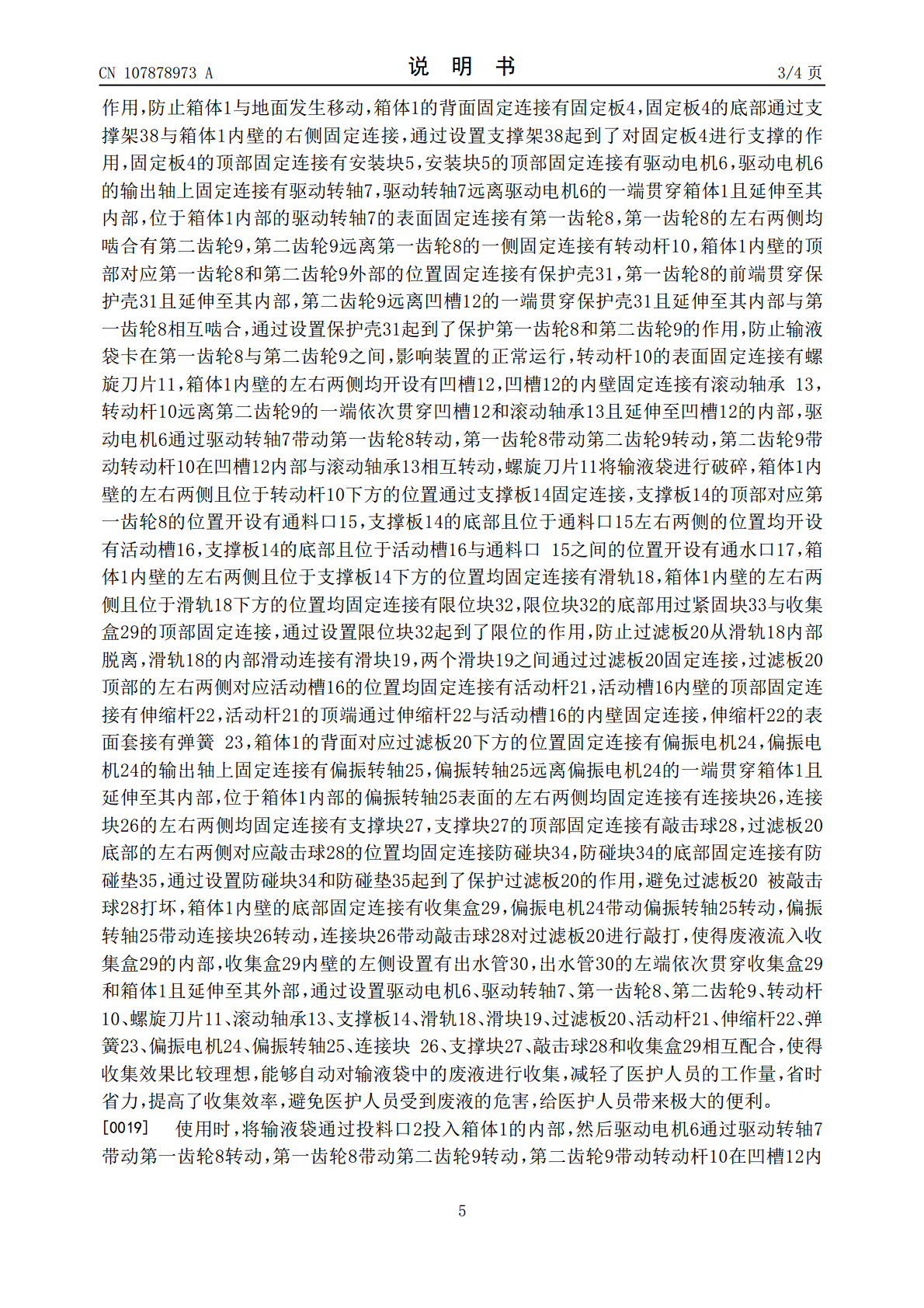

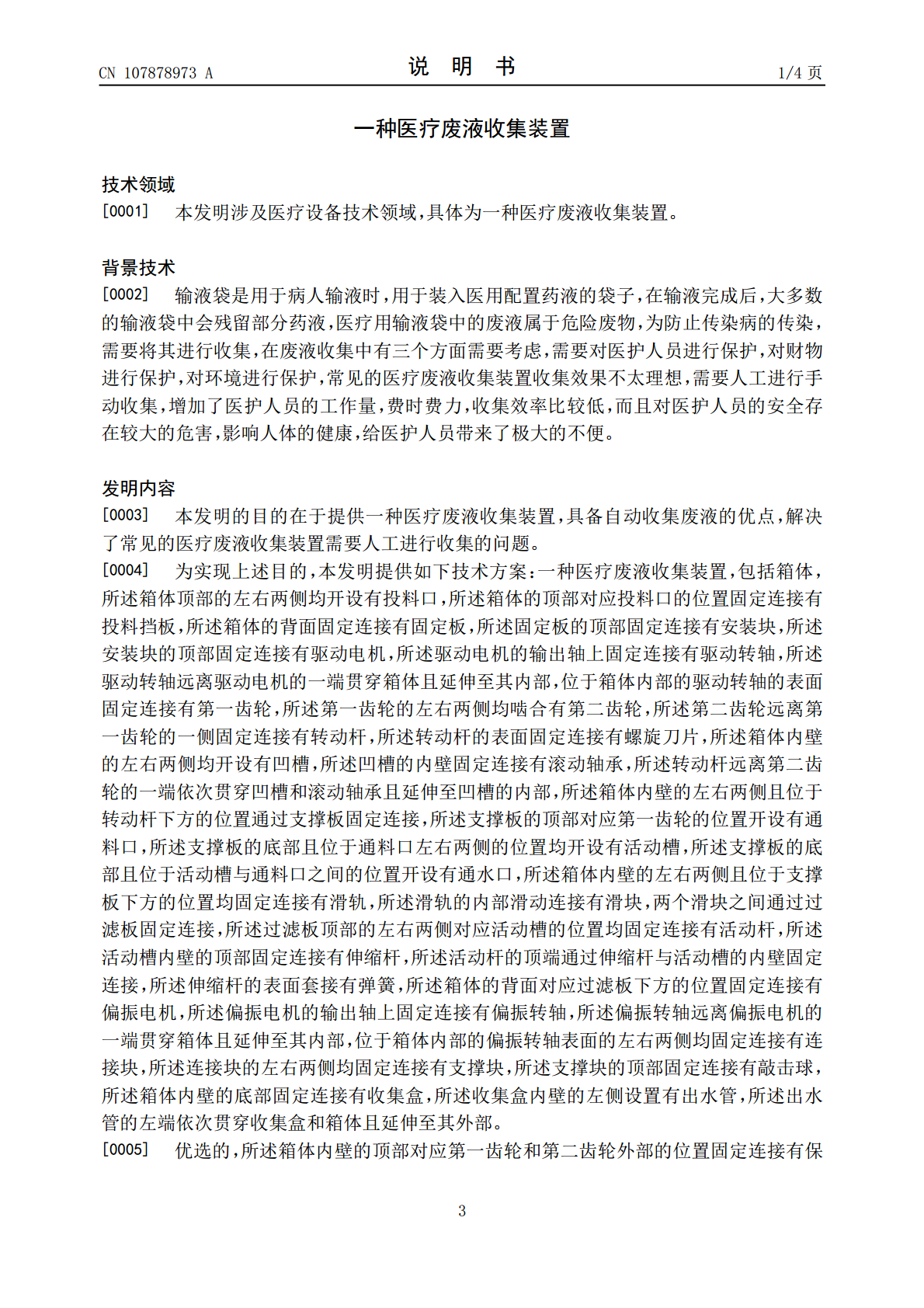

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107878973A(43)申请公布日2018.04.06(21)申请号201711345144.0(22)申请日2017.12.15(71)申请人成都千里之行科技有限公司地址610000四川省成都市高新区天府大道北段1700号9栋1单元7层703号(72)发明人王朝勇(51)Int.Cl.B65F1/14(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种医疗废液收集装置(57)摘要本发明公开了一种医疗废液收集装置，包括箱体，箱体顶部的左右两侧均开设有投料口，箱体的顶部对应投料口的位置固定连接有投料挡板，箱体的背面固定连接有固定板，固定板的顶部固定连接有安装块，安装块的顶部固定连接有驱动电机。本发明通过设置驱动电机、驱动转轴、第一齿轮、第二齿轮、转动杆、螺旋刀片、滚动轴承、支撑板、滑轨、滑块、过滤板、活动杆、伸缩杆、弹簧、偏振电机、偏振转轴、连接块、支撑块、敲击球和收集盒相互配合，使得收集效果比较理想，能够自动对输液袋中的废液进行收集，减轻了医护人员的工作量，省时省力，提高了收集效率，避免医护人员受到废液的危害，给医护人员带来极大的便利。CN107878973ACN107878973A权利要求书1/1页1.一种医疗废液收集装置，包括箱体(1)，其特征在于：所述箱体(1)顶部的左右两侧均开设有投料口(2)，所述箱体(1)的顶部对应投料口(2)的位置固定连接有投料挡板(3)，所述箱体(1)的背面固定连接有固定板(4)，所述固定板(4)的顶部固定连接有安装块(5)，所述安装块(5)的顶部固定连接有驱动电机(6)，所述驱动电机(6)的输出轴上固定连接有驱动转轴(7)，所述驱动转轴(7)远离驱动电机(6)的一端贯穿箱体(1)且延伸至其内部，位于箱体(1)内部的驱动转轴(7)的表面固定连接有第一齿轮(8)，所述第一齿轮(8)的左右两侧均啮合有第二齿轮(9)，所述第二齿轮(9)远离第一齿轮(8)的一侧固定连接有转动杆(10)，所述转动杆(10)的表面固定连接有螺旋刀片(11)，所述箱体(1)内壁的左右两侧均开设有凹槽(12)，所述凹槽(12)的内壁固定连接有滚动轴承(13)，所述转动杆(10)远离第二齿轮(9)的一端依次贯穿凹槽(12)和滚动轴承(13)且延伸至凹槽(12)的内部，所述箱体(1)内壁的左右两侧且位于转动杆(10)下方的位置通过支撑板(14)固定连接，所述支撑板(14)的顶部对应第一齿轮(8)的位置开设有通料口(15)，所述支撑板(14)的底部且位于通料口(15)左右两侧的位置均开设有活动槽(16)，所述支撑板(14)的底部且位于活动槽(16)与通料口(15)之间的位置开设有通水口(17)，所述箱体(1)内壁的左右两侧且位于支撑板(14)下方的位置均固定连接有滑轨(18)，所述滑轨(18)的内部滑动连接有滑块(19)，两个滑块(19)之间通过过滤板(20)固定连接，所述过滤板(20)顶部的左右两侧对应活动槽(16)的位置均固定连接有活动杆(21)，所述活动槽(16)内壁的顶部固定连接有伸缩杆(22)，所述活动杆(21)的顶端通过伸缩杆(22)与活动槽(16)的内壁固定连接，所述伸缩杆(22)的表面套接有弹簧(23)，所述箱体(1)的背面对应过滤板(20)下方的位置固定连接有偏振电机(24)，所述偏振电机(24)的输出轴上固定连接有偏振转轴(25)，所述偏振转轴(25)远离偏振电机(24)的一端贯穿箱体(1)且延伸至其内部，位于箱体(1)内部的偏振转轴(25)表面的左右两侧均固定连接有连接块(26)，所述连接块(26)的左右两侧均固定连接有支撑块(27)，所述支撑块(27)的顶部固定连接有敲击球(28)，所述箱体(1)内壁的底部固定连接有收集盒(29)，所述收集盒(29)内壁的左侧设置有出水管(30)，所述出水管(30)的左端依次贯穿收集盒(29)和箱体(1)且延伸至其外部。2.根据权利要求1所述的一种医疗废液收集装置，其特征在于：所述箱体(1)内壁的顶部对应第一齿轮(8)和第二齿轮(9)外部的位置固定连接有保护壳(31)，所述第一齿轮(8)的前端贯穿保护壳(31)且延伸至其内部，所述第二齿轮(9)远离凹槽(12)的一端贯穿保护壳(31)且延伸至其内部与第一齿轮(8)相互啮合。3.根据权利要求1所述的一种医疗废液收集装置，其特征在于：所述箱体(1)内壁的左右两侧且位于滑轨(18)下方的位置均固定连接有限位块(32)，所述限位块(32)的底部用过紧固块(33)与收集盒(29)的顶部固定连接。4.根据权利要求1所述的一种医疗废液收集装置，其特征在于：所述过滤板(20)底部的左右两侧对应敲击球(28)的位置均固定连接防碰块(34)，所述防
