一种桑叶除水装置及其使用方法.pdf

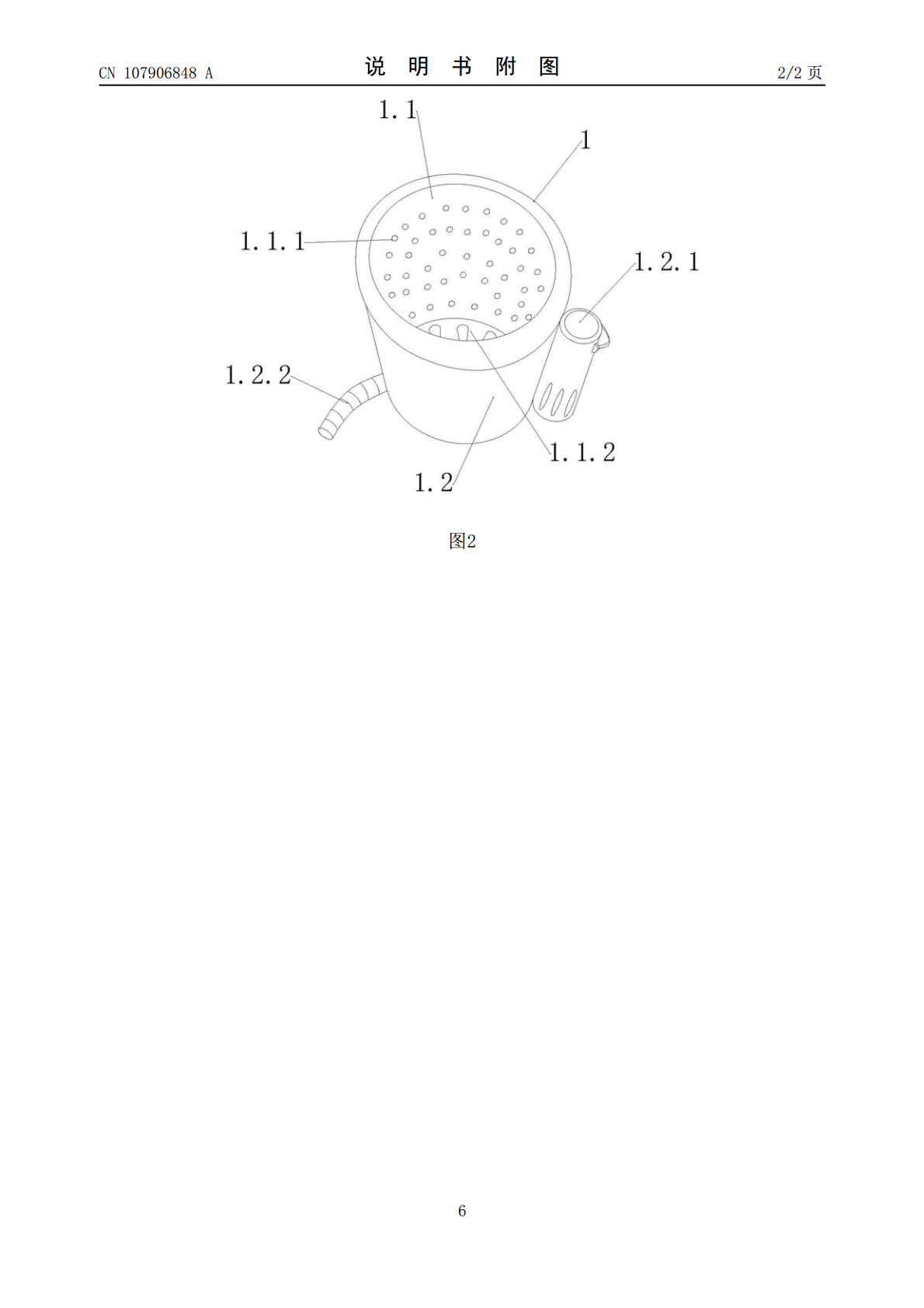

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107906848A(43)申请公布日2018.04.13(21)申请号201711022104.2(22)申请日2017.10.27(71)申请人精河县金桑湾生物科技有限公司地址833300新疆维吾尔自治区博尔塔拉蒙古自治州精河县锦福小区62号楼70-12门面(72)发明人刘吉发马文军吴国爱(74)专利代理机构武汉河山金堂专利事务所(普通合伙)42212代理人胡清堂(51)Int.Cl.F26B5/00(2006.01)F26B5/08(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种桑叶除水装置及其使用方法(57)摘要本发明提供了一种桑叶除水装置及其使用方法，包括离心甩干桶、网袋及摊晾台,所述离心甩干桶包括内桶和外桶，所述内桶侧壁上有若干个通孔，内桶底部为波轮，外桶侧壁安装有控制波轮的电机，外桶底部设有排水管；所述摊晾台的台面上设有若干个冲孔，台面边缘设置有若干个风向朝向台面的风扇；所述台面上设有网罩。使用时，清洗后的桑叶先装入网袋中经过离心甩干筒脱水，再将桑叶摊晾在摊晾台上，用网罩罩住后用风扇吹，帮助空气流通，水分蒸发。所述桑叶除水装置及其使用方法，能在桑叶清洗后高效除水的同时保持桑叶本来的水分，除水过程操作简单，除水效率高，且桑叶不易再受污染。CN107906848ACN107906848A权利要求书1/1页1.一种桑叶除水装置，其特征在于，包括离心甩干桶(1)、摊晾台(2)及网袋(3)，所述摊晾台(2)的台面上设有若干个冲孔(2.1)，台面边缘设置有若干个风向朝向台面的风扇(4)；所述台面上设有网罩(5)。2.根据权利要求1所述的一种桑叶除水装置，其特征在于，所述离心甩干桶(1)包括内桶(1.1)和外桶(1.2)，所述内桶(1.1)侧壁上有若干个通孔(1.1.1)，内桶(1.1)底部为波轮(1.1.2)，外桶(1.2)侧壁安装有控制波轮的电机(1.2.1)，外桶(1.2)底部设有排水管(1.2.2)。3.根据权利要求1所述的一种桑叶除水装置，其特征在于，所述摊晾台(2)的台面带冲孔(2.1)的部位处于悬空状态。4.根据权利要求1所述的一种桑叶除水装置，其特征在于，所述摊晾台(2)侧壁上设有挂钩(2.2)，所述网袋(3)挂在所述挂钩(2.2)上。5.根据权利要求1-4中任一权利要求所述的桑叶除水装置，其特征在于，所述摊晾台(2)及网罩(5)为不锈钢材质。6.根据权利要求1-4中任一权利要求所述的桑叶除水装置，其特征在于，所述网袋(3)为聚乙烯或聚丙烯材质。7.一种使用权利要求1所述桑叶除水装置的方法，其特征在于，具体包括以下步骤：1)将清洗后的桑叶用网袋装好后置于离心甩干桶内，所述桑叶占离心甩干桶容积的75-85％；所述离心甩干桶上的电机控制波轮仅向一个方向运转，转速为200-500转/分钟，转动时间2-5分钟；2)将步骤1)除水后的桑叶连网袋一起取出，将桑叶均匀平摊到摊晾台上，盖上网罩，所述网罩将所有桑叶罩住，打开摊晾台台面边缘的风扇，风扇的风速在5-10米/秒，时间1-2小时；3)检查桑叶，确定表面水分全部蒸发后收集整理。8.根据权利要求7所述一种使用桑叶除水装置的方法，其特征在于，所述网袋未使用时挂置于摊晾台侧壁上的挂钩上。2CN107906848A说明书1/2页一种桑叶除水装置及其使用方法技术领域[0001]本发明涉及农产品加工领域，具体为一种桑叶除水装置及其使用方法。背景技术[0002]桑叶在全国大部分地区多有生产，桑树是喜光植物，在充足的光照条件下，能合成大量的有机物质，供给桑树的正常生长发育，新疆地区的气候尤其适宜桑树的生长，采集的桑叶品质优良。采摘的桑叶不论是喂养桑蚕还是加工成其他制品，都需要进行清洗晾干表面水分，目前清洗摊晾桑叶的方式耗时长，对天气状况要求高，还易让新鲜的桑叶丧失原有的水分，或受到新的污染。发明内容[0003]为了解决上述问题，本发明提供一种桑叶除水装置及其使用方法，能在桑叶清洗后高效除水的同时保持桑叶本来的水分，除水过程操作简单，除水效率高，且桑叶不易再受污染。[0004]本发明的技术方案为：[0005]一种桑叶除水装置，其特征在于，包括离心甩干桶、网袋及摊晾台,所述离心甩干桶包括内桶和外桶，所述内桶侧壁上有若干个通孔，内桶底部为波轮，外桶侧壁安装有控制波轮的电机，外桶底部设有排水管；所述摊晾台的台面上设有若干个冲孔，台面边缘设置有若干个风向朝向台面的风扇；所述台面上设有网罩。[0006]所述摊晾台的台面带冲孔的部位处于悬空状态。[0007]所述摊晾台侧壁上设有挂钩，所述网袋挂在所述挂钩上。[0008]所述摊晾台及网罩为不锈钢材质。[0009]所述网袋为聚乙烯或聚丙烯材质。[0010]一
