一种占用空间小的车架.pdf

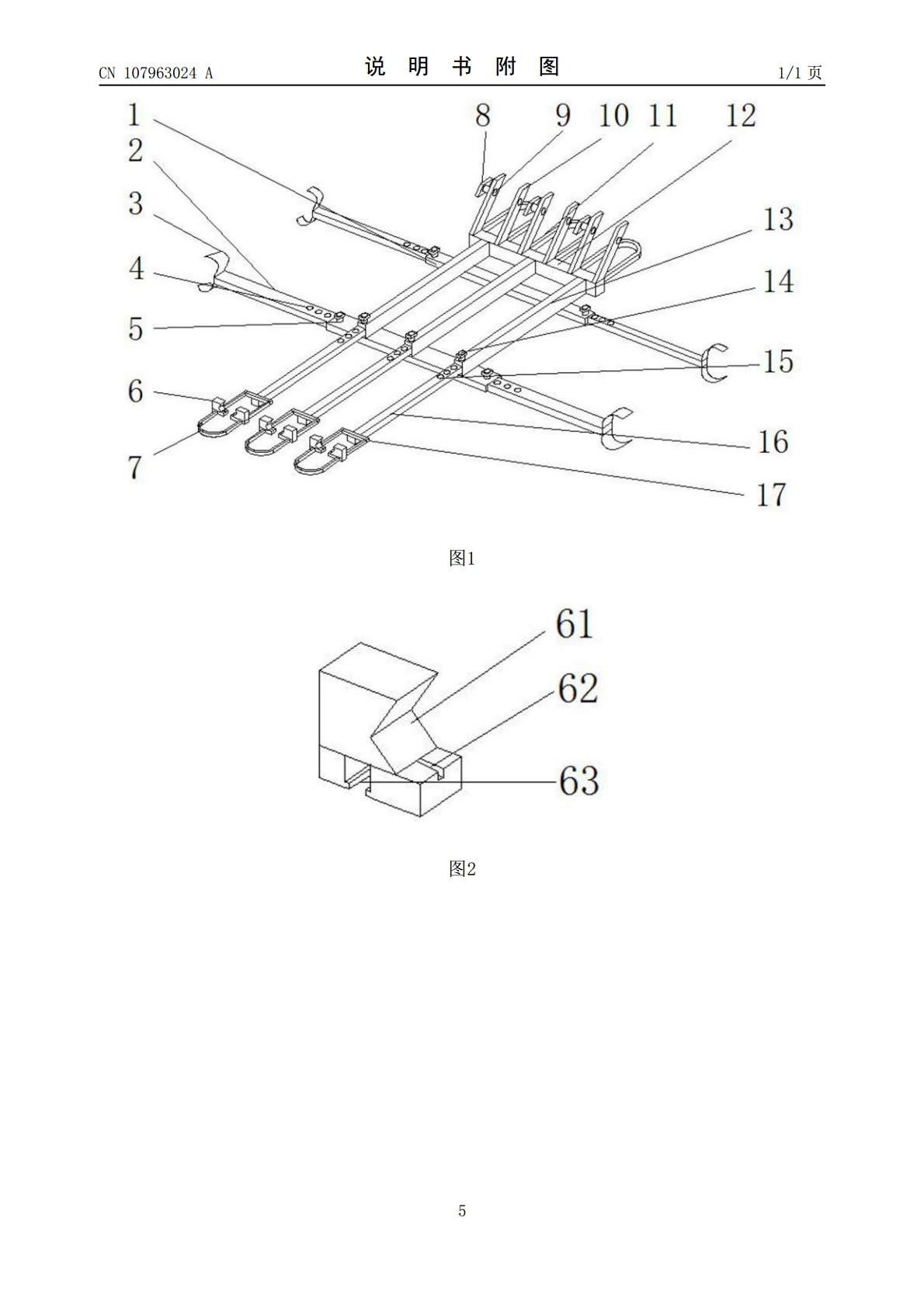

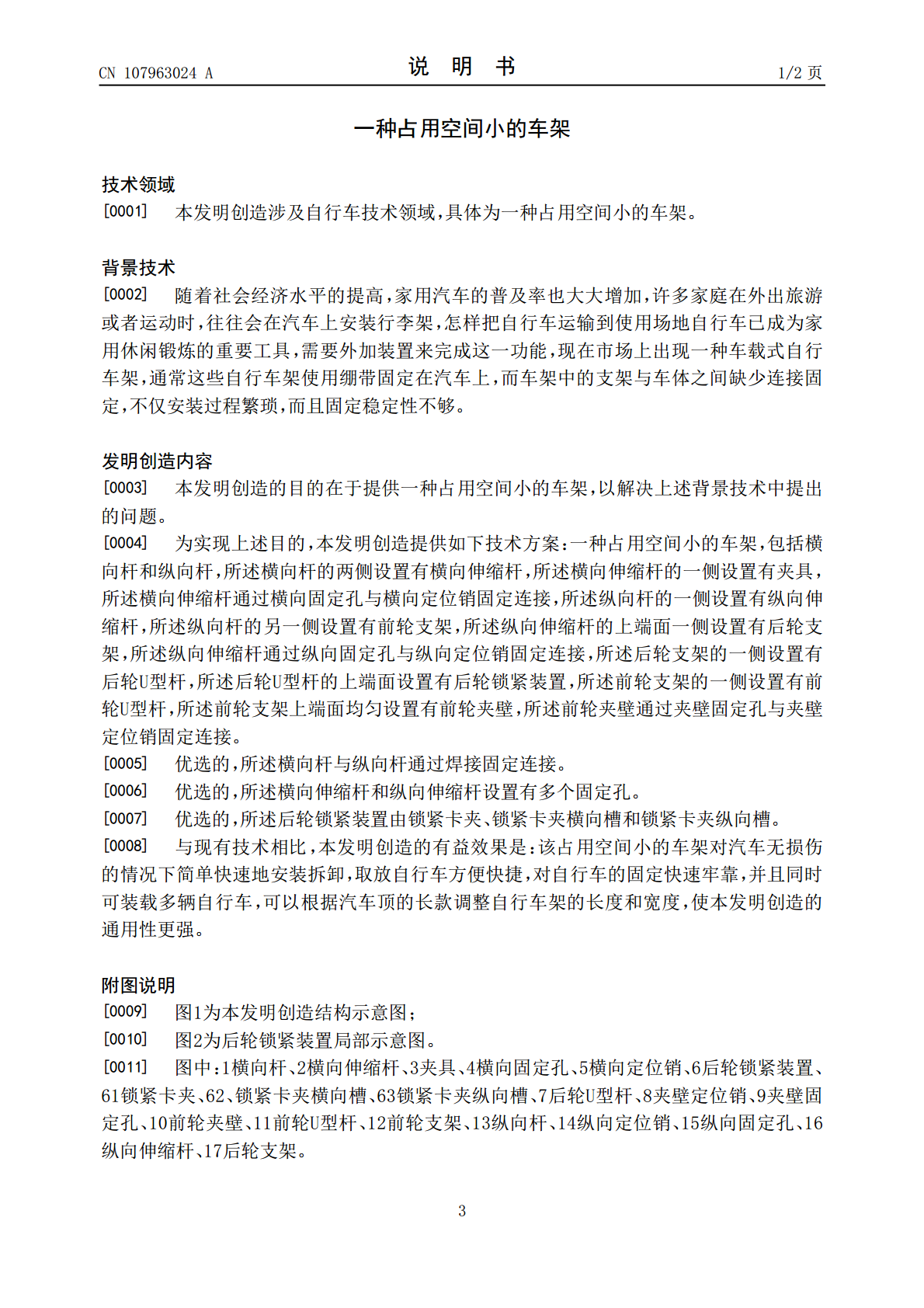

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107963024A(43)申请公布日2018.04.27(21)申请号201610912661.0(22)申请日2016.10.20(71)申请人天津彩凤科技有限公司地址301713天津市武清区王庆坨镇同发路7号(72)发明人李勇(51)Int.Cl.B60R9/045(2006.01)B60R9/048(2006.01)B60R9/058(2006.01)B60R9/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种占用空间小的车架(57)摘要本发明创造公开了一种占用空间小的车架，包括横向杆和纵向杆，所述横向杆的两侧设置有横向伸缩杆，所述横向伸缩杆的一侧设置有夹具，所述横向伸缩杆通过横向固定孔与横向定位销固定连接，所述纵向杆的一侧设置有纵向伸缩杆，所述纵向杆的另一侧设置有前轮支架，所述纵向伸缩杆的上端面一侧设置有后轮支架，所述纵向伸缩杆通过纵向固定孔与纵向定位销固定连接，所述后轮支架的一侧设置有后轮U型杆，所述后轮U型杆的上端面设置有后轮锁紧装置，所述前轮支架的一侧设置有前轮U型杆，所述前轮支架上端面均匀设置有前轮夹壁。本发明创造取放自行车方便快捷，适用性广，并且结构简单，占用空间小，能够伸缩。CN107963024ACN107963024A权利要求书1/1页1.一种占用空间小的车架，包括横向杆(1)和纵向杆(13)，其特征在于：所述横向杆(1)的两侧设置有横向伸缩杆(2)，所述横向伸缩杆(2)的一侧设置有夹具(3)，所述横向伸缩杆(2)通过横向固定孔(4)与横向定位销(5)固定连接，所述纵向杆(13)的一侧设置有纵向伸缩杆(16)，所述纵向杆(13)的另一侧设置有前轮支架(12)，所述纵向伸缩杆(16)的上端面一侧设置有后轮支架(17)，所述纵向伸缩杆(16)通过纵向固定孔(15)与纵向定位销(14)固定连接，所述后轮支架(17)的一侧设置有后轮U型杆(7)，所述后轮U型杆(7)的上端面设置有后轮锁紧装置(6)，所述前轮支架(12)的一侧设置有前轮U型杆(11)，所述前轮支架(12)上端面均匀设置有前轮夹壁(10)，所述前轮夹壁(10)通过夹壁固定孔(9)与夹壁定位销(8)固定连接。2.根据权利要求1所述的一种占用空间小的车架，其特征在于：所述横向杆(1)与纵向杆(13)通过焊接固定连接。3.根据权利要求1所述的一种占用空间小的车架，其特征在于：所述横向伸缩杆(2)和纵向伸缩杆(16)设置有多个固定孔。4.根据权利要求1所述的一种占用空间小的车架，其特征在于：所述后轮锁紧装置(6)由锁紧卡夹(61)、锁紧卡夹横向槽(62)和锁紧卡夹纵向槽(63)。2CN107963024A说明书1/2页一种占用空间小的车架技术领域[0001]本发明创造涉及自行车技术领域，具体为一种占用空间小的车架。背景技术[0002]随着社会经济水平的提高，家用汽车的普及率也大大增加，许多家庭在外出旅游或者运动时，往往会在汽车上安装行李架，怎样把自行车运输到使用场地自行车已成为家用休闲锻炼的重要工具，需要外加装置来完成这一功能，现在市场上出现一种车载式自行车架，通常这些自行车架使用绷带固定在汽车上，而车架中的支架与车体之间缺少连接固定，不仅安装过程繁琐，而且固定稳定性不够。发明创造内容[0003]本发明创造的目的在于提供一种占用空间小的车架，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明创造提供如下技术方案：一种占用空间小的车架，包括横向杆和纵向杆，所述横向杆的两侧设置有横向伸缩杆，所述横向伸缩杆的一侧设置有夹具，所述横向伸缩杆通过横向固定孔与横向定位销固定连接，所述纵向杆的一侧设置有纵向伸缩杆，所述纵向杆的另一侧设置有前轮支架，所述纵向伸缩杆的上端面一侧设置有后轮支架，所述纵向伸缩杆通过纵向固定孔与纵向定位销固定连接，所述后轮支架的一侧设置有后轮U型杆，所述后轮U型杆的上端面设置有后轮锁紧装置，所述前轮支架的一侧设置有前轮U型杆，所述前轮支架上端面均匀设置有前轮夹壁，所述前轮夹壁通过夹壁固定孔与夹壁定位销固定连接。[0005]优选的，所述横向杆与纵向杆通过焊接固定连接。[0006]优选的，所述横向伸缩杆和纵向伸缩杆设置有多个固定孔。[0007]优选的，所述后轮锁紧装置由锁紧卡夹、锁紧卡夹横向槽和锁紧卡夹纵向槽。[0008]与现有技术相比，本发明创造的有益效果是：该占用空间小的车架对汽车无损伤的情况下简单快速地安装拆卸，取放自行车方便快捷，对自行车的固定快速牢靠，并且同时可装载多辆自行车，可以根据汽车顶的长款调整自行车架的长度和宽度，使本发明创造的通用性更强。附图说明[0009]图1为本发明创造结构示意图；[0010]图2为后轮锁紧
