一种用于生产色母粒的成型装置.pdf

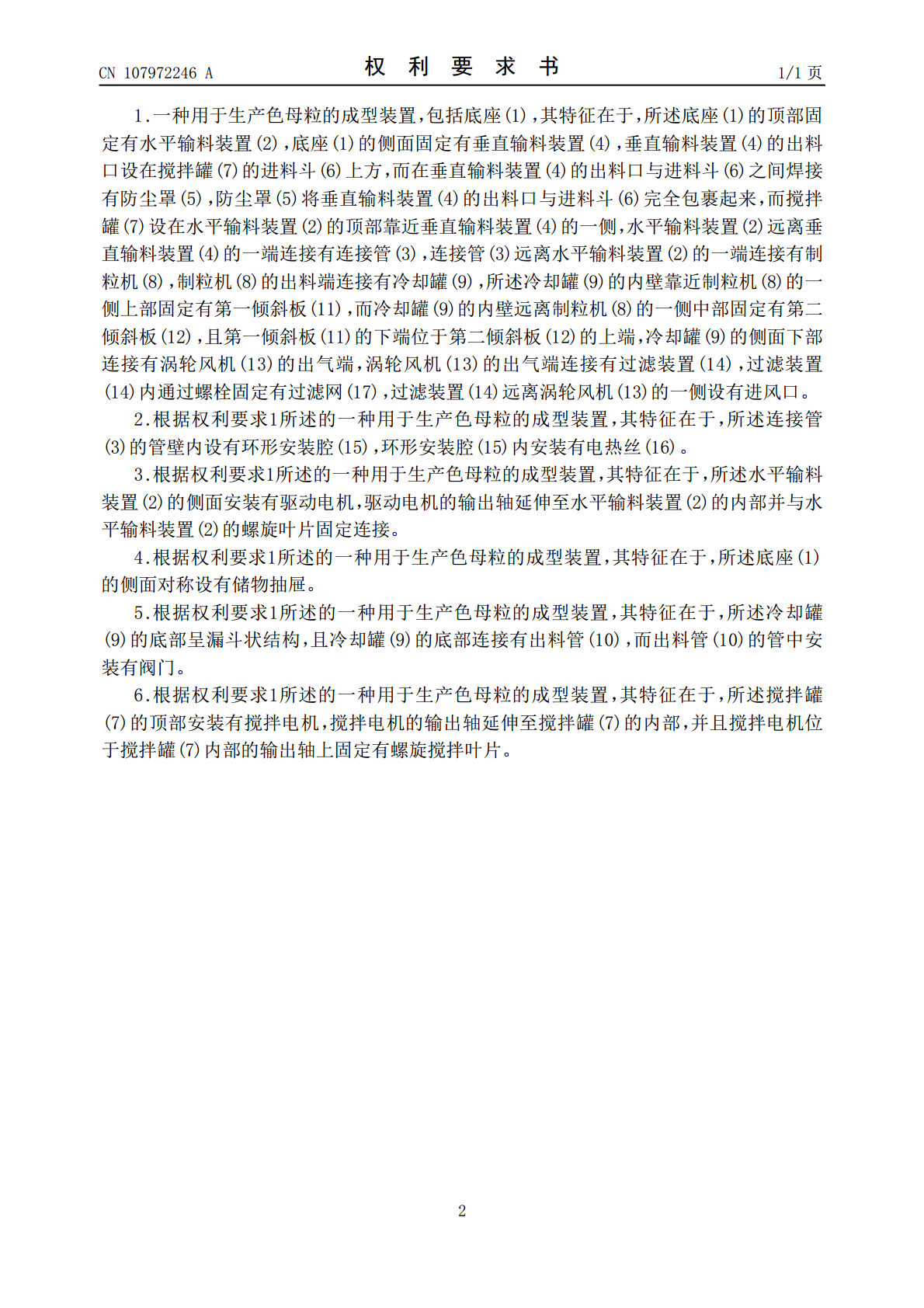

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107972246A(43)申请公布日2018.05.01(21)申请号201711157266.7(22)申请日2017.11.20(71)申请人滁州华美塑业有限公司地址239000安徽省滁州市来安县工业新区B区(72)发明人吴道成张兵标(51)Int.Cl.B29C47/10(2006.01)B29C47/78(2006.01)B29C47/08(2006.01)B29C47/88(2006.01)B29B9/06(2006.01)B29B9/16(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于生产色母粒的成型装置(57)摘要本发明公开了一种用于生产色母粒的成型装置，包括底座，所述底座的顶部固定有水平输料装置，底座的侧面固定有垂直输料装置，垂直输料装置的出料口设在搅拌罐的进料斗上方，而在垂直输料装置的出料口与进料斗之间焊接有防尘罩，所述冷却罐的内壁靠近制粒机的一侧上部固定有第一倾斜板，而冷却罐的内壁远离制粒机的一侧中部固定有第二倾斜板，且第一倾斜板的下端位于第二倾斜板的上端，冷却罐的侧面下部连接有涡轮风机的出气端，涡轮风机的出气端连接有过滤装置，过滤装置内通过螺栓固定有过滤网，过滤装置远离涡轮风机的一侧设有进风口。本发明成型效果好，设计巧妙，结构合理，适合推广。CN107972246ACN107972246A权利要求书1/1页1.一种用于生产色母粒的成型装置，包括底座(1)，其特征在于，所述底座(1)的顶部固定有水平输料装置(2)，底座(1)的侧面固定有垂直输料装置(4)，垂直输料装置(4)的出料口设在搅拌罐(7)的进料斗(6)上方，而在垂直输料装置(4)的出料口与进料斗(6)之间焊接有防尘罩(5)，防尘罩(5)将垂直输料装置(4)的出料口与进料斗(6)完全包裹起来，而搅拌罐(7)设在水平输料装置(2)的顶部靠近垂直输料装置(4)的一侧，水平输料装置(2)远离垂直输料装置(4)的一端连接有连接管(3)，连接管(3)远离水平输料装置(2)的一端连接有制粒机(8)，制粒机(8)的出料端连接有冷却罐(9)，所述冷却罐(9)的内壁靠近制粒机(8)的一侧上部固定有第一倾斜板(11)，而冷却罐(9)的内壁远离制粒机(8)的一侧中部固定有第二倾斜板(12)，且第一倾斜板(11)的下端位于第二倾斜板(12)的上端，冷却罐(9)的侧面下部连接有涡轮风机(13)的出气端，涡轮风机(13)的出气端连接有过滤装置(14)，过滤装置(14)内通过螺栓固定有过滤网(17)，过滤装置(14)远离涡轮风机(13)的一侧设有进风口。2.根据权利要求1所述的一种用于生产色母粒的成型装置，其特征在于，所述连接管(3)的管壁内设有环形安装腔(15)，环形安装腔(15)内安装有电热丝(16)。3.根据权利要求1所述的一种用于生产色母粒的成型装置，其特征在于，所述水平输料装置(2)的侧面安装有驱动电机，驱动电机的输出轴延伸至水平输料装置(2)的内部并与水平输料装置(2)的螺旋叶片固定连接。4.根据权利要求1所述的一种用于生产色母粒的成型装置，其特征在于，所述底座(1)的侧面对称设有储物抽屉。5.根据权利要求1所述的一种用于生产色母粒的成型装置，其特征在于，所述冷却罐(9)的底部呈漏斗状结构，且冷却罐(9)的底部连接有出料管(10)，而出料管(10)的管中安装有阀门。6.根据权利要求1所述的一种用于生产色母粒的成型装置，其特征在于，所述搅拌罐(7)的顶部安装有搅拌电机，搅拌电机的输出轴延伸至搅拌罐(7)的内部，并且搅拌电机位于搅拌罐(7)内部的输出轴上固定有螺旋搅拌叶片。2CN107972246A说明书1/3页一种用于生产色母粒的成型装置技术领域[0001]本发明涉及色母粒加工技术领域，尤其涉及一种用于生产色母粒的成型装置。背景技术[0002]由高比例的颜料或添加剂与热塑性树脂，经良好分散而成的塑料着色剂，其所选用的树脂对着色剂具有良好润湿和分散作用，并且与被着色材料具有良好的相容性。色母粒料经水相研磨、转相、水洗、干燥、造粒而成，只有这样产品质量才能得到保证。另外颜料在研磨处理的同时，还应进行一系列色母粒技术检测，如测定砂磨浆液的细度、测定砂磨浆液的扩散性能、测定砂磨浆液的固体含量以及测定色浆细度等项目。[0003]色母粒在造粒之前，需要对其进行物料输送，在输送过程中，容易沾染灰尘，并且在进入造粒机前，需要对色母粒进行预加热，这样成型的色母粒质量更好，成型后的色母粒表面温度很高，需要及时对其进行降温处理，为此，本发明提出一种用于生产色母粒的成型装置。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于生产色母粒的成型装置。[0005]为
