一种吊篮式高层建筑消防装置.pdf

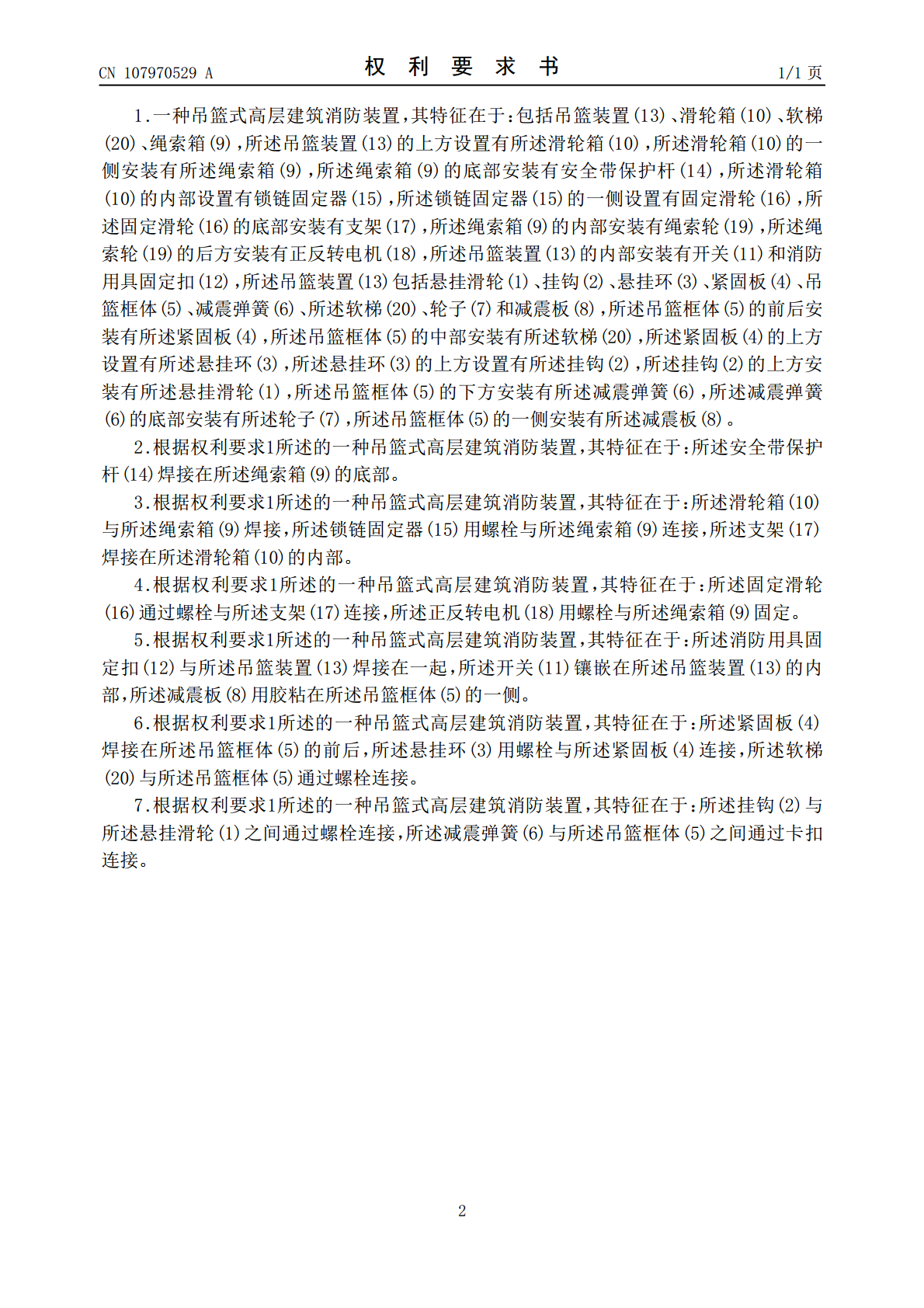

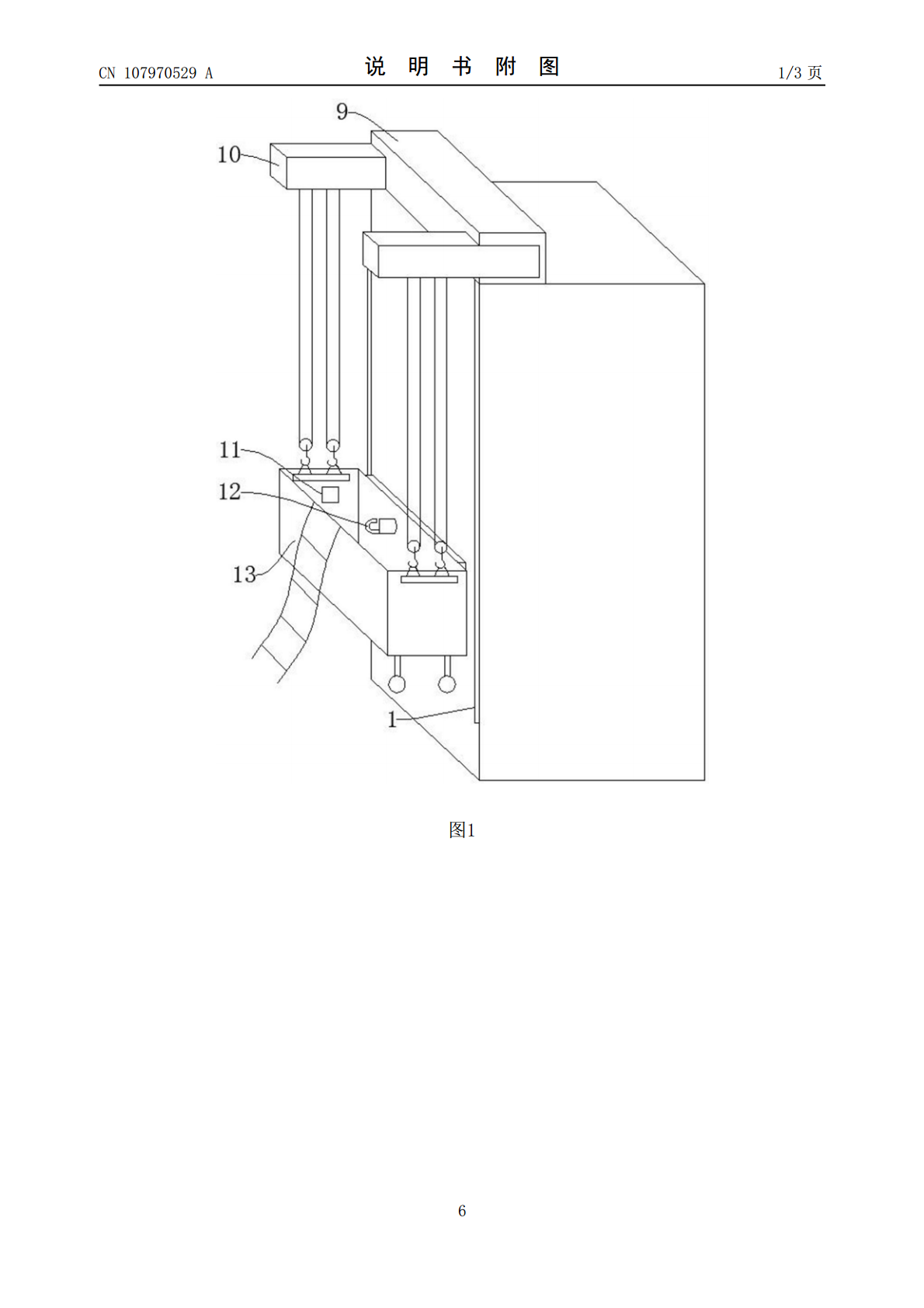

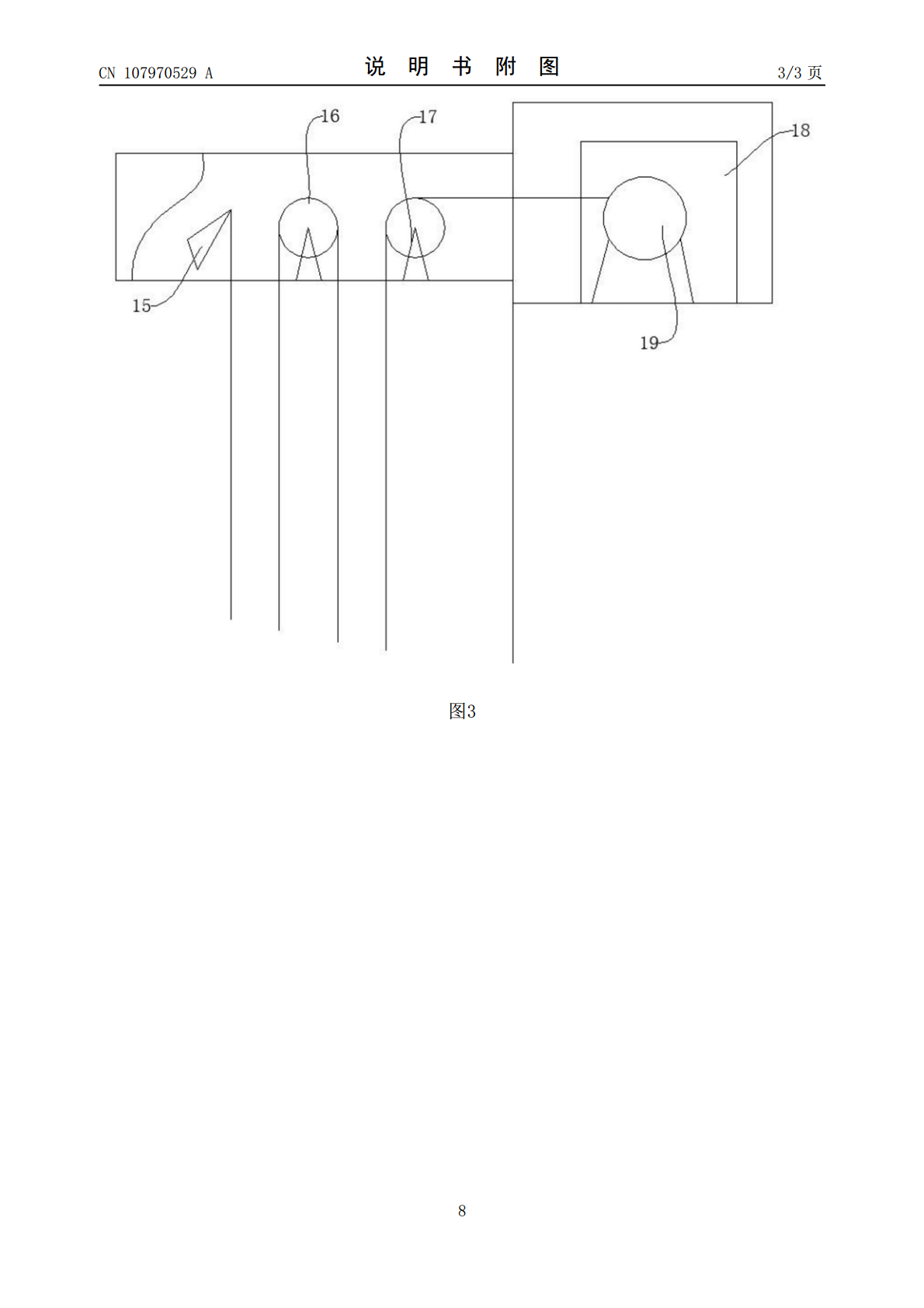

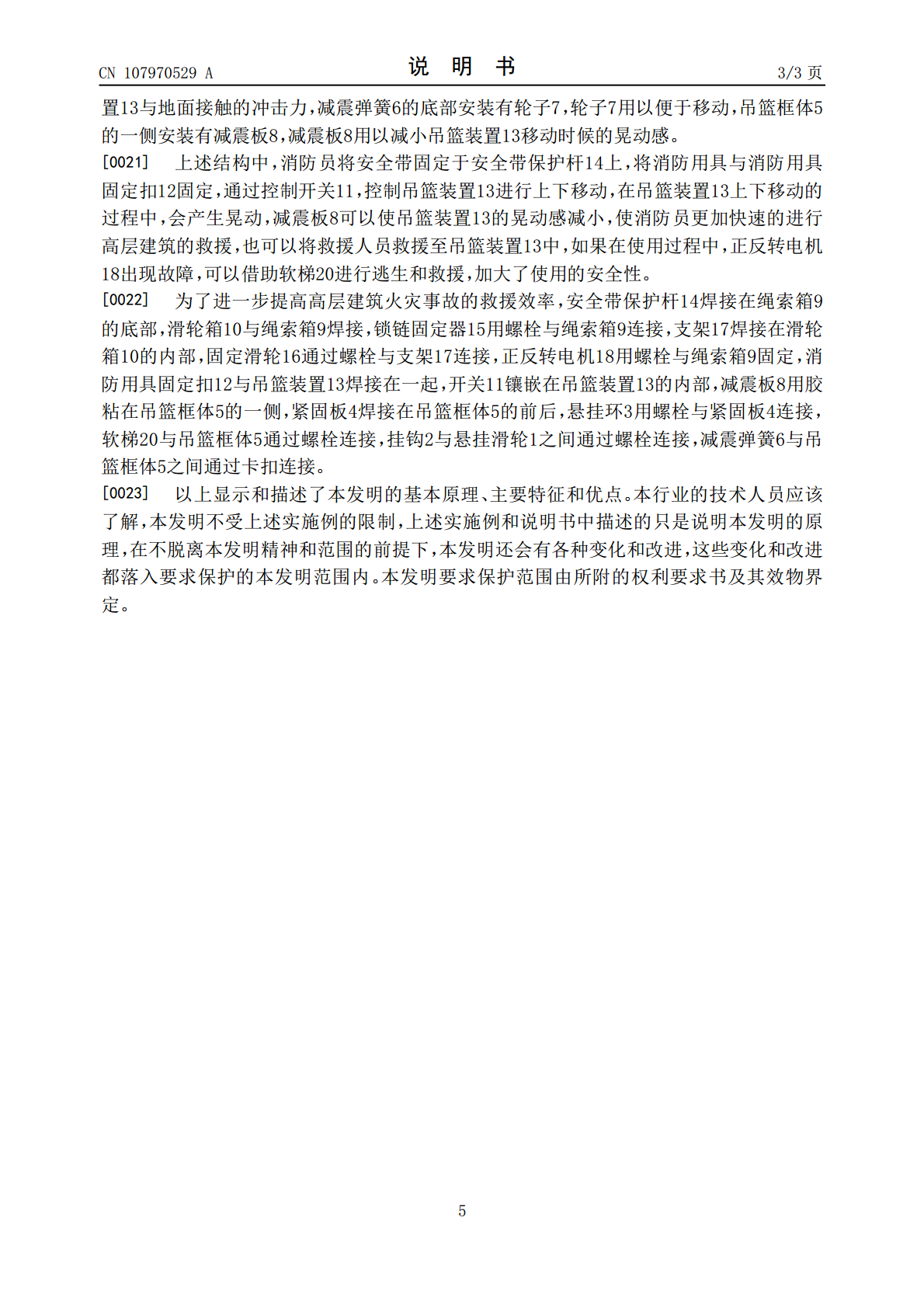

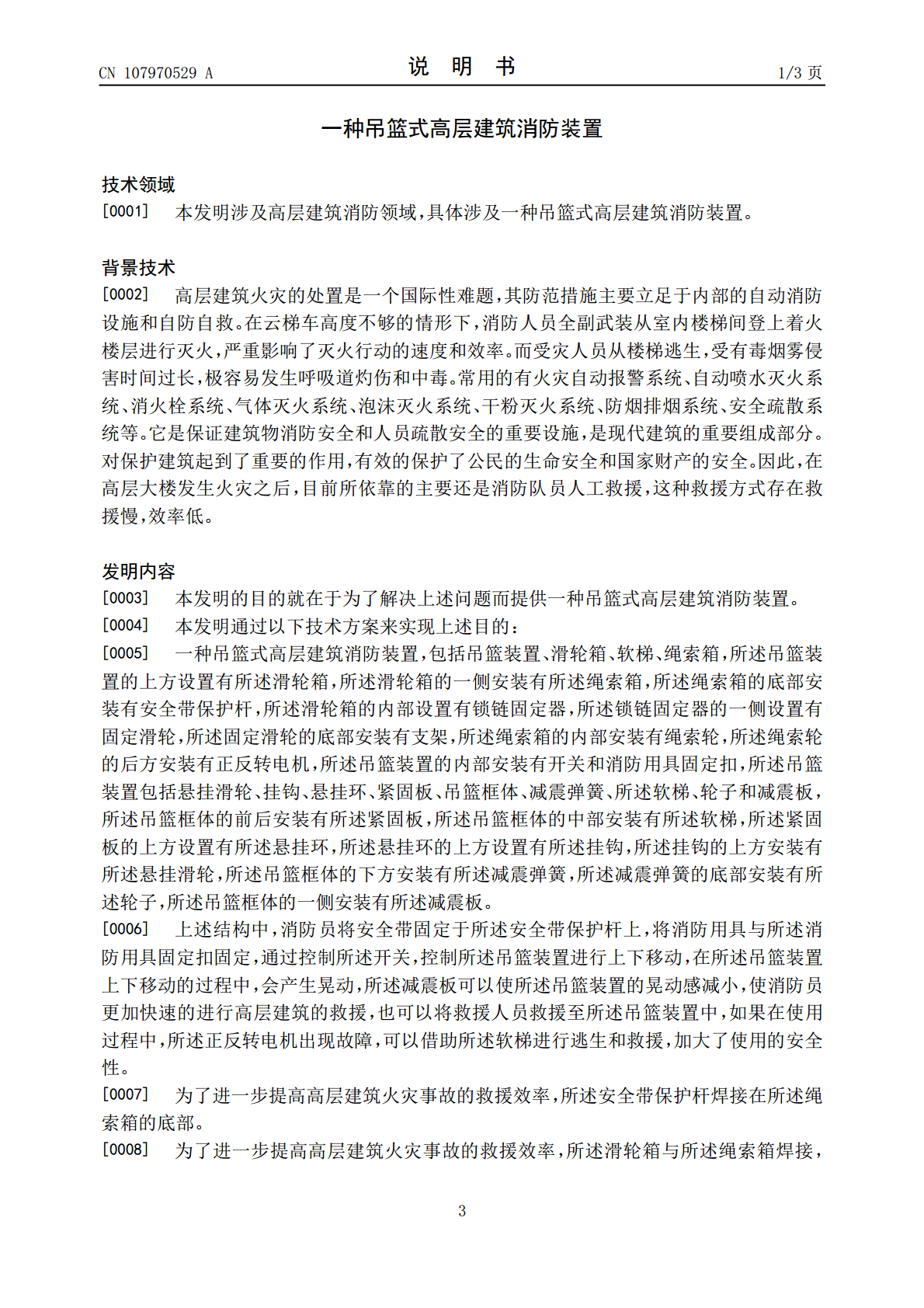

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107970529A(43)申请公布日2018.05.01(21)申请号201711224960.6(22)申请日2017.11.29(71)申请人江苏阿尔博装饰工程有限公司地址214000江苏省无锡市锡山区羊尖镇丽安村小朱家湾5号(72)发明人邓元存(51)Int.Cl.A62B1/04(2006.01)A62B35/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种吊篮式高层建筑消防装置(57)摘要本发明公开了一种吊篮式高层建筑消防装置，包括吊篮装置、滑轮箱、软梯、绳索箱，所述吊篮装置的上方设置有所述滑轮箱，所述滑轮箱的一侧安装有所述绳索箱，所述绳索箱的底部安装有安全带保护杆，所述滑轮箱的内部设置有锁链固定器，所述锁链固定器的一侧设置有固定滑轮，所述固定滑轮的底部安装有支架，所述绳索箱的内部安装有绳索轮。有益效果在于：提高了高层建筑火灾的救援速度，大大提高了高层建筑的防火救灾能力，当电机故障时候也会不影响救援，尽可能的保障了救援和遇险人员的安全，另外在救援时候可以有效的避免了消防设施在吊篮内倾倒的状况。CN107970529ACN107970529A权利要求书1/1页1.一种吊篮式高层建筑消防装置，其特征在于：包括吊篮装置(13)、滑轮箱(10)、软梯(20)、绳索箱(9)，所述吊篮装置(13)的上方设置有所述滑轮箱(10)，所述滑轮箱(10)的一侧安装有所述绳索箱(9)，所述绳索箱(9)的底部安装有安全带保护杆(14)，所述滑轮箱(10)的内部设置有锁链固定器(15)，所述锁链固定器(15)的一侧设置有固定滑轮(16)，所述固定滑轮(16)的底部安装有支架(17)，所述绳索箱(9)的内部安装有绳索轮(19)，所述绳索轮(19)的后方安装有正反转电机(18)，所述吊篮装置(13)的内部安装有开关(11)和消防用具固定扣(12)，所述吊篮装置(13)包括悬挂滑轮(1)、挂钩(2)、悬挂环(3)、紧固板(4)、吊篮框体(5)、减震弹簧(6)、所述软梯(20)、轮子(7)和减震板(8)，所述吊篮框体(5)的前后安装有所述紧固板(4)，所述吊篮框体(5)的中部安装有所述软梯(20)，所述紧固板(4)的上方设置有所述悬挂环(3)，所述悬挂环(3)的上方设置有所述挂钩(2)，所述挂钩(2)的上方安装有所述悬挂滑轮(1)，所述吊篮框体(5)的下方安装有所述减震弹簧(6)，所述减震弹簧(6)的底部安装有所述轮子(7)，所述吊篮框体(5)的一侧安装有所述减震板(8)。2.根据权利要求1所述的一种吊篮式高层建筑消防装置，其特征在于：所述安全带保护杆(14)焊接在所述绳索箱(9)的底部。3.根据权利要求1所述的一种吊篮式高层建筑消防装置，其特征在于：所述滑轮箱(10)与所述绳索箱(9)焊接，所述锁链固定器(15)用螺栓与所述绳索箱(9)连接，所述支架(17)焊接在所述滑轮箱(10)的内部。4.根据权利要求1所述的一种吊篮式高层建筑消防装置，其特征在于：所述固定滑轮(16)通过螺栓与所述支架(17)连接，所述正反转电机(18)用螺栓与所述绳索箱(9)固定。5.根据权利要求1所述的一种吊篮式高层建筑消防装置，其特征在于：所述消防用具固定扣(12)与所述吊篮装置(13)焊接在一起，所述开关(11)镶嵌在所述吊篮装置(13)的内部，所述减震板(8)用胶粘在所述吊篮框体(5)的一侧。6.根据权利要求1所述的一种吊篮式高层建筑消防装置，其特征在于：所述紧固板(4)焊接在所述吊篮框体(5)的前后，所述悬挂环(3)用螺栓与所述紧固板(4)连接，所述软梯(20)与所述吊篮框体(5)通过螺栓连接。7.根据权利要求1所述的一种吊篮式高层建筑消防装置，其特征在于：所述挂钩(2)与所述悬挂滑轮(1)之间通过螺栓连接，所述减震弹簧(6)与所述吊篮框体(5)之间通过卡扣连接。2CN107970529A说明书1/3页一种吊篮式高层建筑消防装置技术领域[0001]本发明涉及高层建筑消防领域，具体涉及一种吊篮式高层建筑消防装置。背景技术[0002]高层建筑火灾的处置是一个国际性难题，其防范措施主要立足于内部的自动消防设施和自防自救。在云梯车高度不够的情形下，消防人员全副武装从室内楼梯间登上着火楼层进行灭火，严重影响了灭火行动的速度和效率。而受灾人员从楼梯逃生，受有毒烟雾侵害时间过长，极容易发生呼吸道灼伤和中毒。常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。它是保证建筑物消防安全和人员疏散安全的重要设施，是现代建筑的重要组成部分。对保护建筑起到了重要的作用，有效的保护了公民的生命安全和国家财产的安全。
