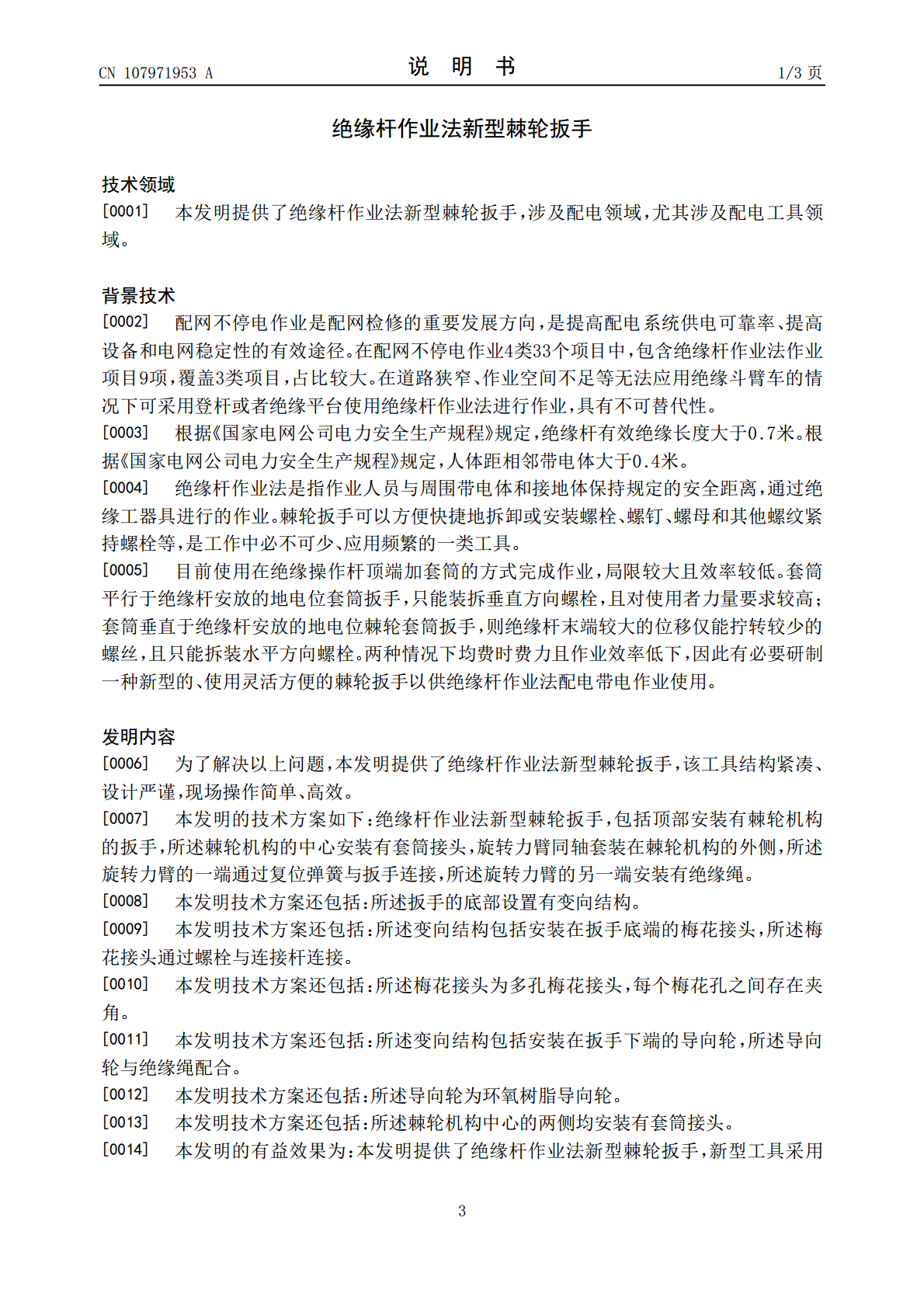

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107971953A(43)申请公布日2018.05.01(21)申请号201710954029.7(22)申请日2017.10.13(71)申请人国网山东省电力公司济南供电公司地址250012山东省济南市市中区泺源大街238号申请人国家电网公司(72)发明人陈元柏林冬晧孙占功朱国军王辉云张磊房震陈澎勃金宝马健于光海(74)专利代理机构济南舜源专利事务所有限公司37205代理人林秋兰(51)Int.Cl.B25B13/46(2006.01)B25B23/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称绝缘杆作业法新型棘轮扳手(57)摘要本发明提供了绝缘杆作业法新型棘轮扳手，涉及配电领域，包括顶部安装有棘轮机构的扳手，所述棘轮机构的中心安装有套筒接头，旋转力臂同轴套装在棘轮机构的外侧，所述旋转力臂的一端通过复位弹簧与扳手连接，所述旋转力臂的另一端安装有绝缘绳。该工具采用棘轮机构，在保证螺栓扭矩的前提下增加了旋转力臂，创新了杠杆机构，体积小巧、灵活方便，作业时垂直牵拉即可完成螺栓等的紧固工作，突破了传统扳手费力拧转或需大幅横向移动的缺陷，省时省力，有效提高了绝缘杆作业法进行带电作业的工作效率。CN107971953ACN107971953A权利要求书1/1页1.绝缘杆作业法新型棘轮扳手，包括顶部安装有棘轮机构（1）的扳手（2），所述棘轮机构（1）的中心安装有套筒接头（11），其特征在于：旋转力臂（4）同轴套装在棘轮机构（1）的外侧，所述旋转力臂（4）的一端通过复位弹簧（6）与扳手（2）连接，所述旋转力臂（4）的另一端安装有绝缘绳（5）。2.如权利要求1所述的绝缘杆作业法新型棘轮扳手，其特征在于：所述扳手（2）的底部设置有变向结构。3.如权利要求2所述的绝缘杆作业法新型棘轮扳手，其特征在于：所述变向结构包括安装在扳手（2）底端的梅花接头（3），所述梅花接头（3）通过螺栓与连接杆连接。4.如权利要求3所述的绝缘杆作业法新型棘轮扳手，其特征在于：所述梅花接头（3）为多孔梅花接头，每个梅花孔之间存在夹角。5.如权利要求2所述的绝缘杆作业法新型棘轮扳手，其特征在于：所述变向结构包括安装在扳手（2）下端的导向轮（7），所述导向轮（7）与绝缘绳（5）配合。6.如权利要求5所述的绝缘杆作业法新型棘轮扳手，其特征在于：所述导向轮（7）为环氧树脂导向轮。7.如权利要求1至6任一所述的绝缘杆作业法新型棘轮扳手，其特征在于：所述棘轮机构（1）中心的两侧均安装有套筒接头（11）。2CN107971953A说明书1/3页绝缘杆作业法新型棘轮扳手技术领域[0001]本发明提供了绝缘杆作业法新型棘轮扳手，涉及配电领域，尤其涉及配电工具领域。背景技术[0002]配网不停电作业是配网检修的重要发展方向，是提高配电系统供电可靠率、提高设备和电网稳定性的有效途径。在配网不停电作业4类33个项目中，包含绝缘杆作业法作业项目9项，覆盖3类项目，占比较大。在道路狭窄、作业空间不足等无法应用绝缘斗臂车的情况下可采用登杆或者绝缘平台使用绝缘杆作业法进行作业，具有不可替代性。[0003]根据《国家电网公司电力安全生产规程》规定，绝缘杆有效绝缘长度大于0.7米。根据《国家电网公司电力安全生产规程》规定，人体距相邻带电体大于0.4米。[0004]绝缘杆作业法是指作业人员与周围带电体和接地体保持规定的安全距离，通过绝缘工器具进行的作业。棘轮扳手可以方便快捷地拆卸或安装螺栓、螺钉、螺母和其他螺纹紧持螺栓等，是工作中必不可少、应用频繁的一类工具。[0005]目前使用在绝缘操作杆顶端加套筒的方式完成作业，局限较大且效率较低。套筒平行于绝缘杆安放的地电位套筒扳手，只能装拆垂直方向螺栓，且对使用者力量要求较高；套筒垂直于绝缘杆安放的地电位棘轮套筒扳手，则绝缘杆末端较大的位移仅能拧转较少的螺丝，且只能拆装水平方向螺栓。两种情况下均费时费力且作业效率低下，因此有必要研制一种新型的、使用灵活方便的棘轮扳手以供绝缘杆作业法配电带电作业使用。发明内容[0006]为了解决以上问题，本发明提供了绝缘杆作业法新型棘轮扳手，该工具结构紧凑、设计严谨，现场操作简单、高效。[0007]本发明的技术方案如下：绝缘杆作业法新型棘轮扳手，包括顶部安装有棘轮机构的扳手，所述棘轮机构的中心安装有套筒接头，旋转力臂同轴套装在棘轮机构的外侧，所述旋转力臂的一端通过复位弹簧与扳手连接，所述旋转力臂的另一端安装有绝缘绳。[0008]本发明技术方案还包括：所述扳手的底部设置有变向结构。[0009]本发明技术方案还包括：所述变向结构包括安装在扳手底端的梅花接头，所述梅花接头通过螺栓与连接杆连接。[0010]本发明技术方案还包括：所述梅花接头为
