一种吸油烟机及其叶轮使用状态检测、保养提示方法.pdf

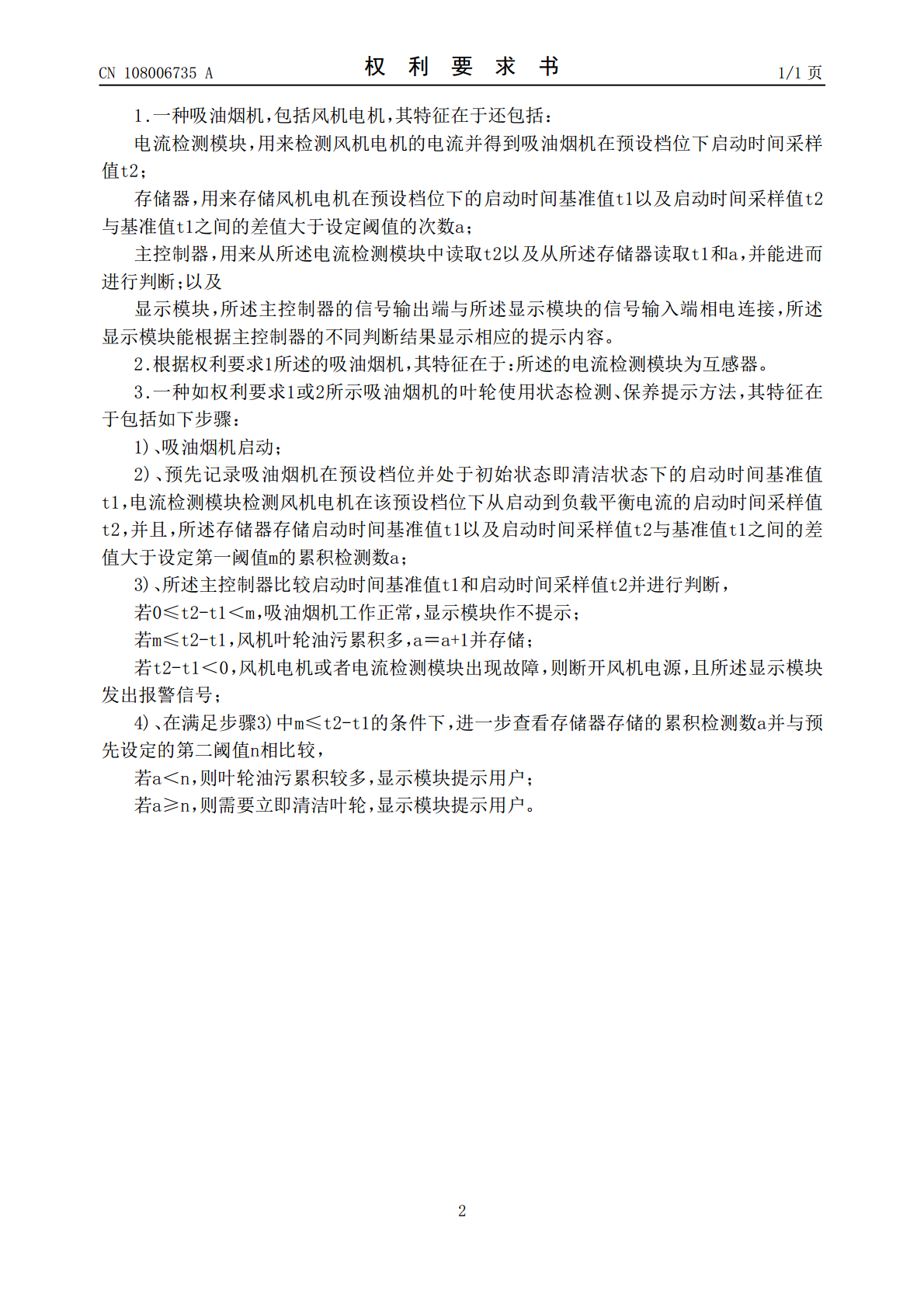

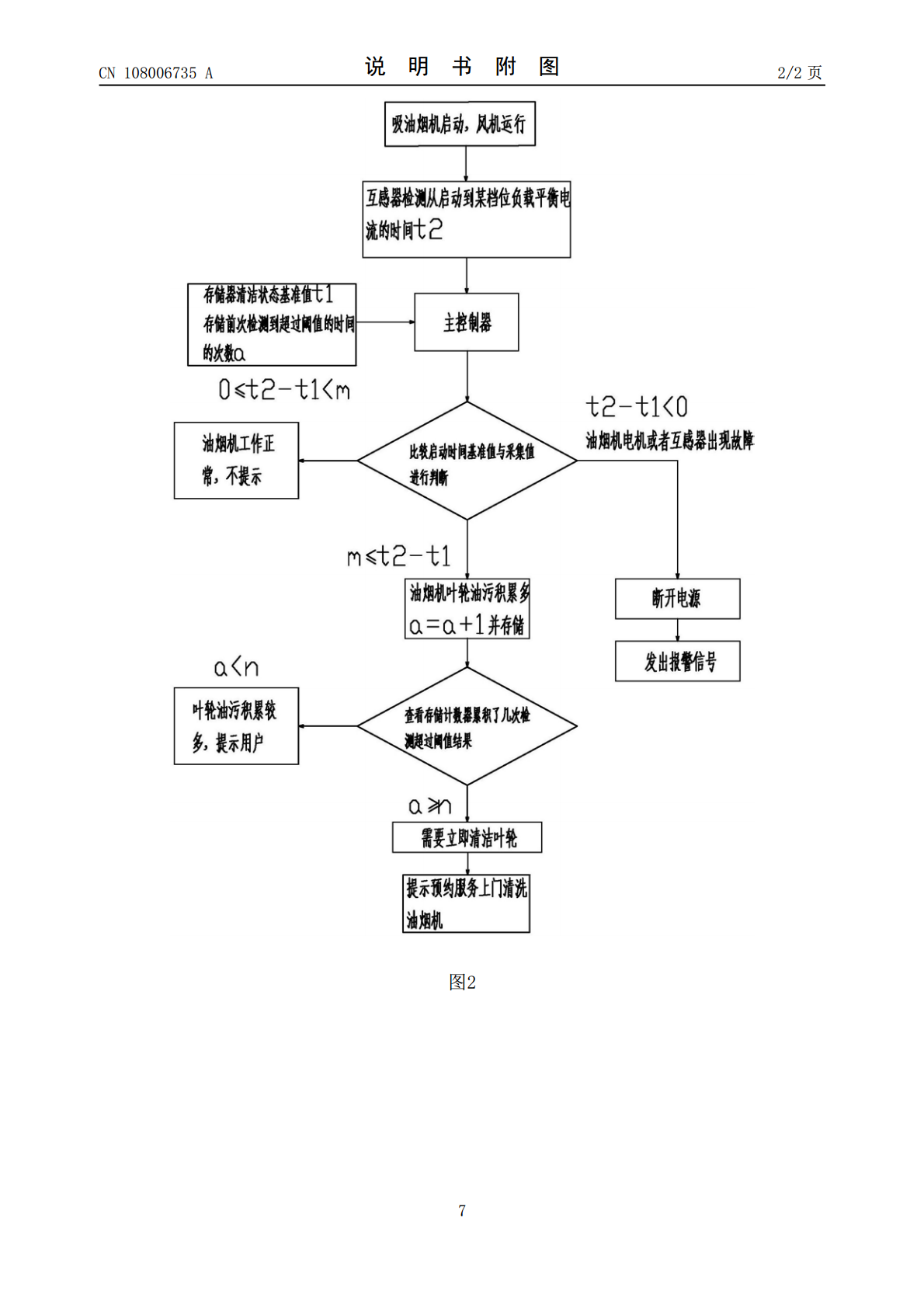

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108006735A(43)申请公布日2018.05.08(21)申请号201710423915.7(22)申请日2017.06.07(71)申请人宁波方太厨具有限公司地址315336浙江省宁波市杭州湾新区滨海二路218号(72)发明人何立博茅忠群诸永定申志贤(74)专利代理机构宁波诚源专利事务所有限公司33102代理人徐雪波史冠静(51)Int.Cl.F24C15/20(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种吸油烟机及其叶轮使用状态检测、保养提示方法(57)摘要一种吸油烟机，包括风机电机、电流检测模块、存储器、主控制器和显示模块，电流检测模块用来检测风机电机的电流并得到吸油烟机在预设档位下启动时间采样值t2；存储器用来存储风机电机在预设档位下的启动时间基准值t1以及启动时间采样值t2与基准值t1之间的差值大于设定阈值的次数a；主控制器用来从电流检测模块中读取t2以及从存储器读取t1和a，并能进而进行判断；显示模块的信号输入端与主控制器的信号输出端与相电连接，显示模块能根据主控制器的不同判断结果显示相应的提示内容。本发明的优点在于：本发明通过电流检测模块检测电机从启动到额定电流的时间变化来判断叶轮积累油污的情况，可靠性更高，可以做到准时提醒，提升用户体验。CN108006735ACN108006735A权利要求书1/1页1.一种吸油烟机，包括风机电机，其特征在于还包括：电流检测模块，用来检测风机电机的电流并得到吸油烟机在预设档位下启动时间采样值t2；存储器，用来存储风机电机在预设档位下的启动时间基准值t1以及启动时间采样值t2与基准值t1之间的差值大于设定阈值的次数a；主控制器，用来从所述电流检测模块中读取t2以及从所述存储器读取t1和a，并能进而进行判断；以及显示模块，所述主控制器的信号输出端与所述显示模块的信号输入端相电连接，所述显示模块能根据主控制器的不同判断结果显示相应的提示内容。2.根据权利要求1所述的吸油烟机，其特征在于：所述的电流检测模块为互感器。3.一种如权利要求1或2所示吸油烟机的叶轮使用状态检测、保养提示方法，其特征在于包括如下步骤：1)、吸油烟机启动；2)、预先记录吸油烟机在预设档位并处于初始状态即清洁状态下的启动时间基准值t1，电流检测模块检测风机电机在该预设档位下从启动到负载平衡电流的启动时间采样值t2，并且，所述存储器存储启动时间基准值t1以及启动时间采样值t2与基准值t1之间的差值大于设定第一阈值m的累积检测数a；3)、所述主控制器比较启动时间基准值t1和启动时间采样值t2并进行判断，若0≤t2-t1＜m，吸油烟机工作正常，显示模块作不提示；若m≤t2-t1，风机叶轮油污累积多，a＝a+1并存储；若t2-t1＜0，风机电机或者电流检测模块出现故障，则断开风机电源，且所述显示模块发出报警信号；4)、在满足步骤3)中m≤t2-t1的条件下，进一步查看存储器存储的累积检测数a并与预先设定的第二阈值n相比较，若a＜n，则叶轮油污累积较多，显示模块提示用户；若a≥n，则需要立即清洁叶轮，显示模块提示用户。2CN108006735A说明书1/3页一种吸油烟机及其叶轮使用状态检测、保养提示方法技术领域[0001]本发明涉及一种吸油烟机，尤其是涉及一种吸油烟机及其叶轮使用状态检测、保养提示方法。背景技术[0002]吸油烟机是人们日常做菜吸油烟必备的电器，目前吸油烟机运行状态及保养提示都是靠自动记录电机运行时间或者服务人员观察，由于用户炒菜习惯不同，油烟累积情况也会不同，靠时间累计方法准确性比较低。另外，电动机起动电流产生的起动转矩拖动电动机转动，起动电流约为额定电流的5～7倍，起动转矩约为额定转矩的2倍，随着电动机转速不断提高，起动电流不断降低，起动转矩不断减小，直至达到动力转矩能够与负载造成的阻力转矩相平衡。另外，流过电动机转子的为负载电流，如电动机空载，则流电动机转子的为空载电流，电动机启动过程带载与否与起动电流没有关系，但是会影响到电动机达到额定电流的时间。经实验发现，带载起动会增加整个电动机起动过程的时间，会延长起动电流通过电动机绕组的时间，也就是说，带载起动的操作方式会使绕组长时间处于大电流通过状态。发明内容[0003]本发明所要解决的第一个技术问题是针对上述现有技术现状，提供一种能够智能判断风机叶轮累积油污情况的吸油烟机。[0004]本发明所要解决的第二个技术问题是针对上述现有技术现状，提供一种能智能判断风机叶轮累积油污情况并能提示用户进行相应处理的吸油烟机的叶轮使用状态检测、保养提示方法。[0005]本发明解决上述第一个技术问题所采用的技术方案为：该吸油烟机，包括风机电机，其特征在于还包括：[
