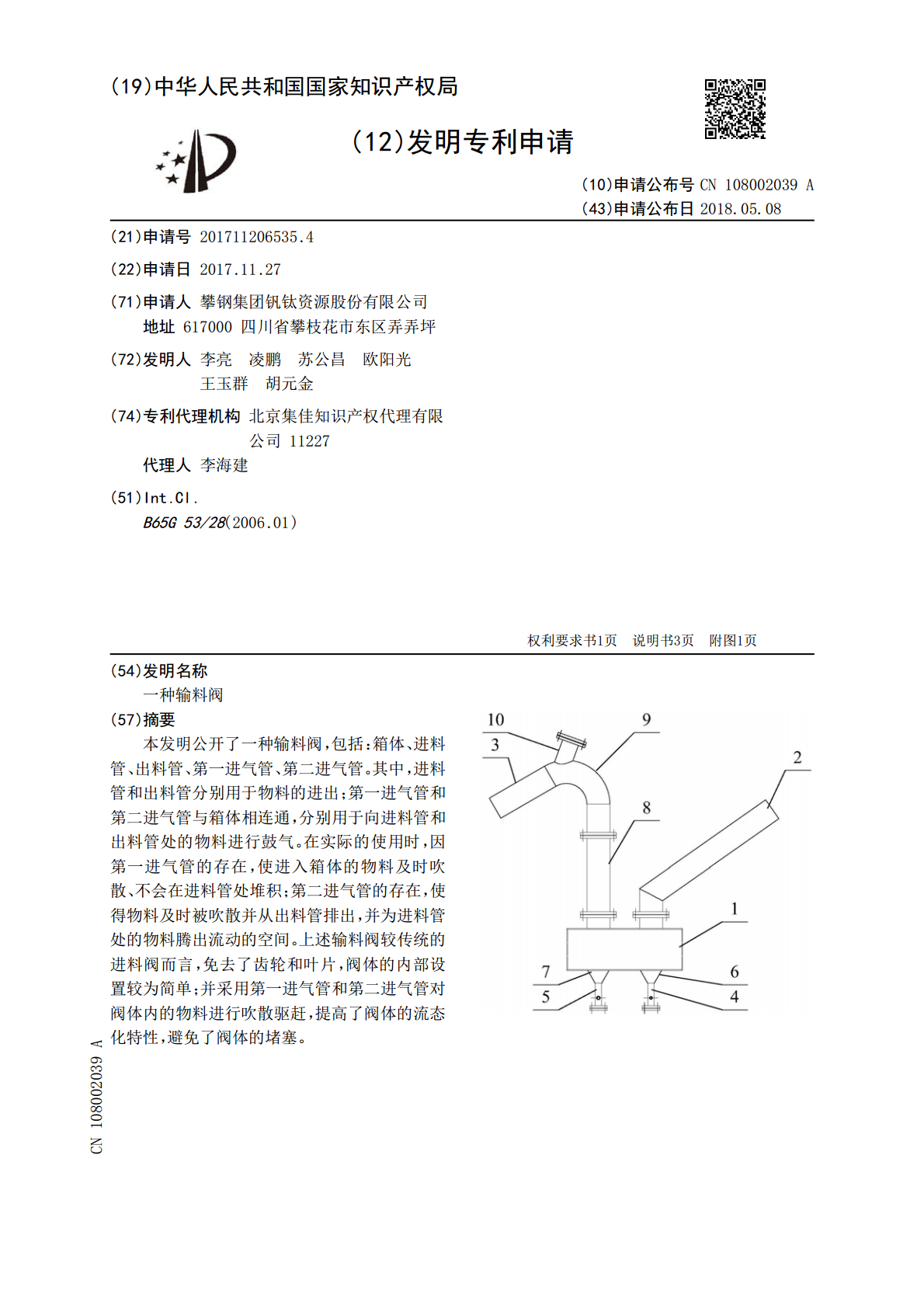

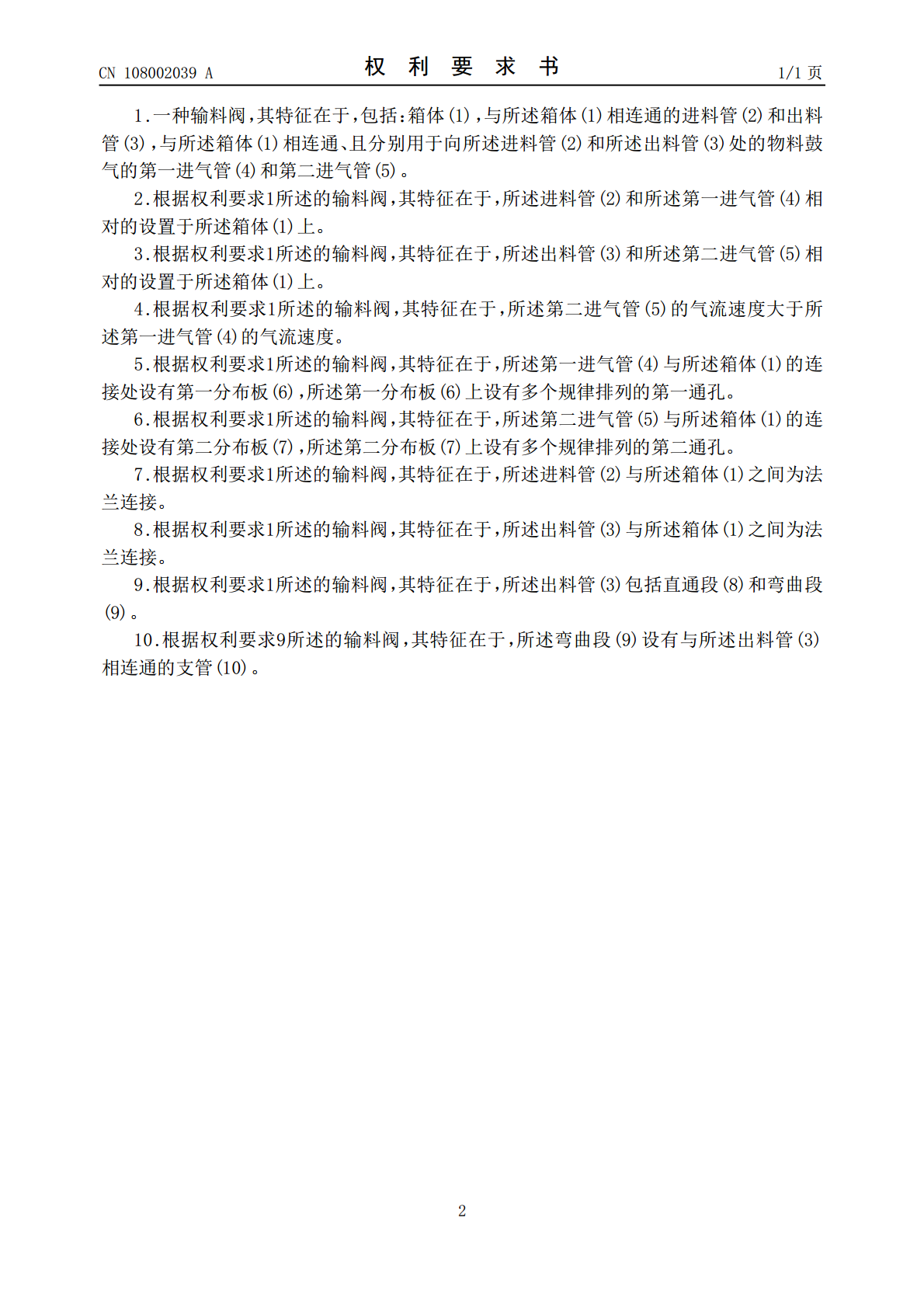

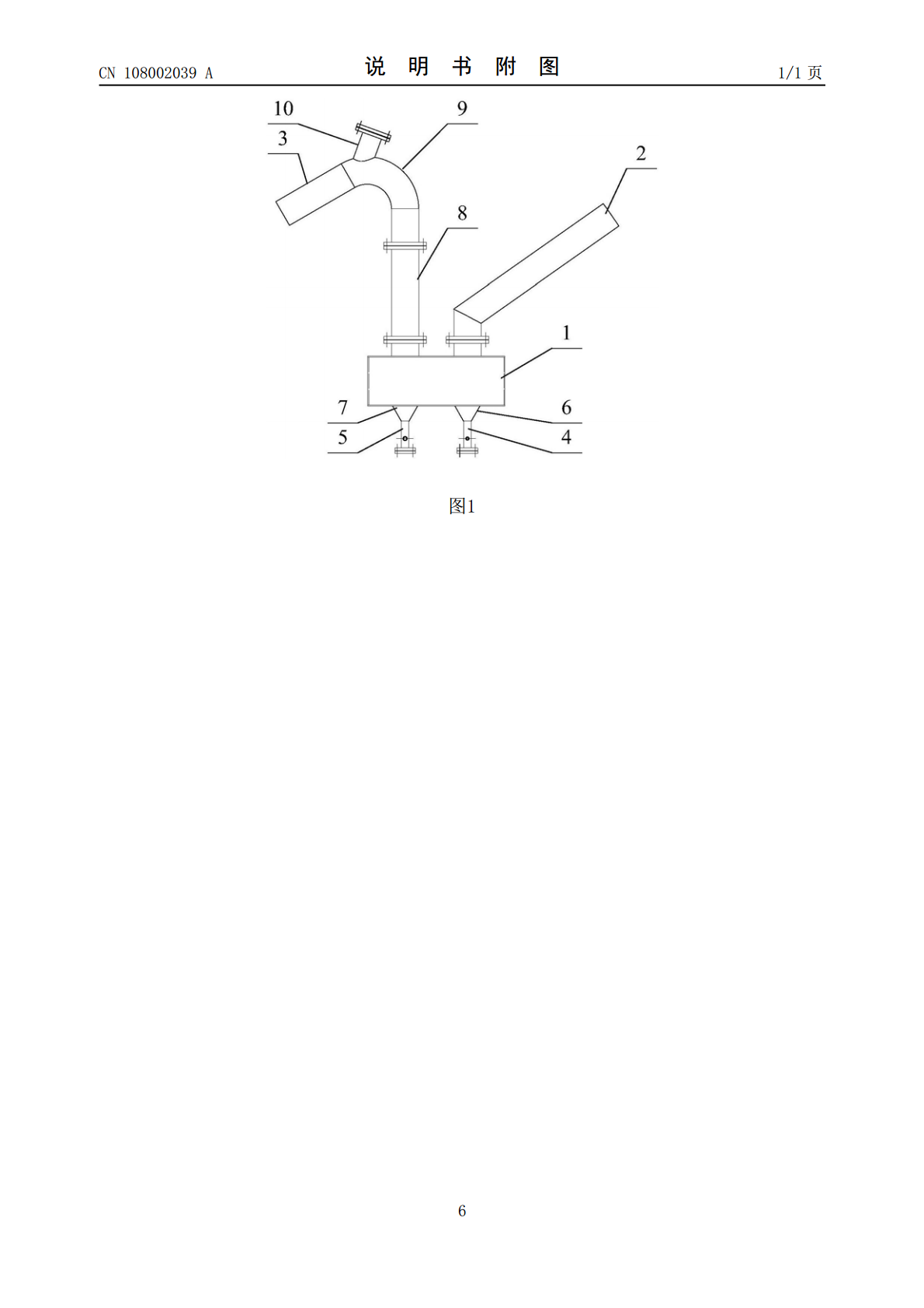

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108002039A(43)申请公布日2018.05.08(21)申请号201711206535.4(22)申请日2017.11.27(71)申请人攀钢集团钒钛资源股份有限公司地址617000四川省攀枝花市东区弄弄坪(72)发明人李亮凌鹏苏公昌欧阳光王玉群胡元金(74)专利代理机构北京集佳知识产权代理有限公司11227代理人李海建(51)Int.Cl.B65G53/28(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种输料阀(57)摘要本发明公开了一种输料阀，包括：箱体、进料管、出料管、第一进气管、第二进气管。其中，进料管和出料管分别用于物料的进出；第一进气管和第二进气管与箱体相连通，分别用于向进料管和出料管处的物料进行鼓气。在实际的使用时，因第一进气管的存在，使进入箱体的物料及时吹散、不会在进料管处堆积；第二进气管的存在，使得物料及时被吹散并从出料管排出，并为进料管处的物料腾出流动的空间。上述输料阀较传统的进料阀而言，免去了齿轮和叶片，阀体的内部设置较为简单；并采用第一进气管和第二进气管对阀体内的物料进行吹散驱赶，提高了阀体的流态化特性，避免了阀体的堵塞。CN108002039ACN108002039A权利要求书1/1页1.一种输料阀，其特征在于，包括：箱体(1)，与所述箱体(1)相连通的进料管(2)和出料管(3)，与所述箱体(1)相连通、且分别用于向所述进料管(2)和所述出料管(3)处的物料鼓气的第一进气管(4)和第二进气管(5)。2.根据权利要求1所述的输料阀，其特征在于，所述进料管(2)和所述第一进气管(4)相对的设置于所述箱体(1)上。3.根据权利要求1所述的输料阀，其特征在于，所述出料管(3)和所述第二进气管(5)相对的设置于所述箱体(1)上。4.根据权利要求1所述的输料阀，其特征在于，所述第二进气管(5)的气流速度大于所述第一进气管(4)的气流速度。5.根据权利要求1所述的输料阀，其特征在于，所述第一进气管(4)与所述箱体(1)的连接处设有第一分布板(6)，所述第一分布板(6)上设有多个规律排列的第一通孔。6.根据权利要求1所述的输料阀，其特征在于，所述第二进气管(5)与所述箱体(1)的连接处设有第二分布板(7)，所述第二分布板(7)上设有多个规律排列的第二通孔。7.根据权利要求1所述的输料阀，其特征在于，所述进料管(2)与所述箱体(1)之间为法兰连接。8.根据权利要求1所述的输料阀，其特征在于，所述出料管(3)与所述箱体(1)之间为法兰连接。9.根据权利要求1所述的输料阀，其特征在于，所述出料管(3)包括直通段(8)和弯曲段(9)。10.根据权利要求9所述的输料阀，其特征在于，所述弯曲段(9)设有与所述出料管(3)相连通的支管(10)。2CN108002039A说明书1/3页一种输料阀技术领域[0001]本发明涉及流态化输料领域，更具体地说，涉及一种输料阀。背景技术[0002]在氯化炉流态化输料领域，进料阀的堵塞一直是该领域研究的重点。[0003]就现有技术而言，传统的进料阀内部设有齿轮和叶片，用于对物料进行搅拌、使其流态化，物料在齿轮和叶片的作用下完成松动、并输送至氯化炉中。但是，在实际输料时，因传统进料阀内部的设计较为复杂，且齿轮和叶片在转动的同时、易造成进料阀内部的堵塞，流态化效果较差，影响输料过程的正常进行；且在堵塞故障未及时排除时，容易造成整个进料系统的损坏，最终影响氯化炉的正常工作。[0004]因此，如何提高输料系统的流态化特性，保证输料工作的顺利进行，是现阶段该领域亟待解决的难题。发明内容[0005]有鉴于此，本发明的目的在于提供一种输料阀，该输料阀能够提高输料系统的流态化特性，保证输料工作的顺利进行，解决了现阶段该领域的难题。[0006]一种输料阀，包括：箱体，与所述箱体相连通的进料管和出料管，与所述箱体相连通、且分别用于向所述进料管和所述出料管处的物料鼓气的第一进气管和第二进气管。[0007]优选的，所述的输料阀，所述进料管和所述第一进气管相对的设置于所述箱体上。[0008]优选的，所述的输料阀，所述出料管和所述第二进气管相对的设置于所述箱体上。[0009]优选的，所述的输料阀，所述第二进气管的气流速度大于所述第一进气管的气流速度。[0010]优选的，所述的输料阀，所述第一进气管与所述箱体的连接处设有第一分布板，所述第一分布板上设有多个规律排列的第一通孔。[0011]优选的，所述的输料阀，所述第二进气管与所述箱体的连接处设有第二分布板，所述第二分布板上设有多个规律排列的第二通孔。[0012]优选的，所述的输料阀，所述进料管与所述箱体之间为法兰连接。[0013]优选的，所述的输料阀，所述出料管与所述
