围棋黑白棋子自动分离棋盘.pdf

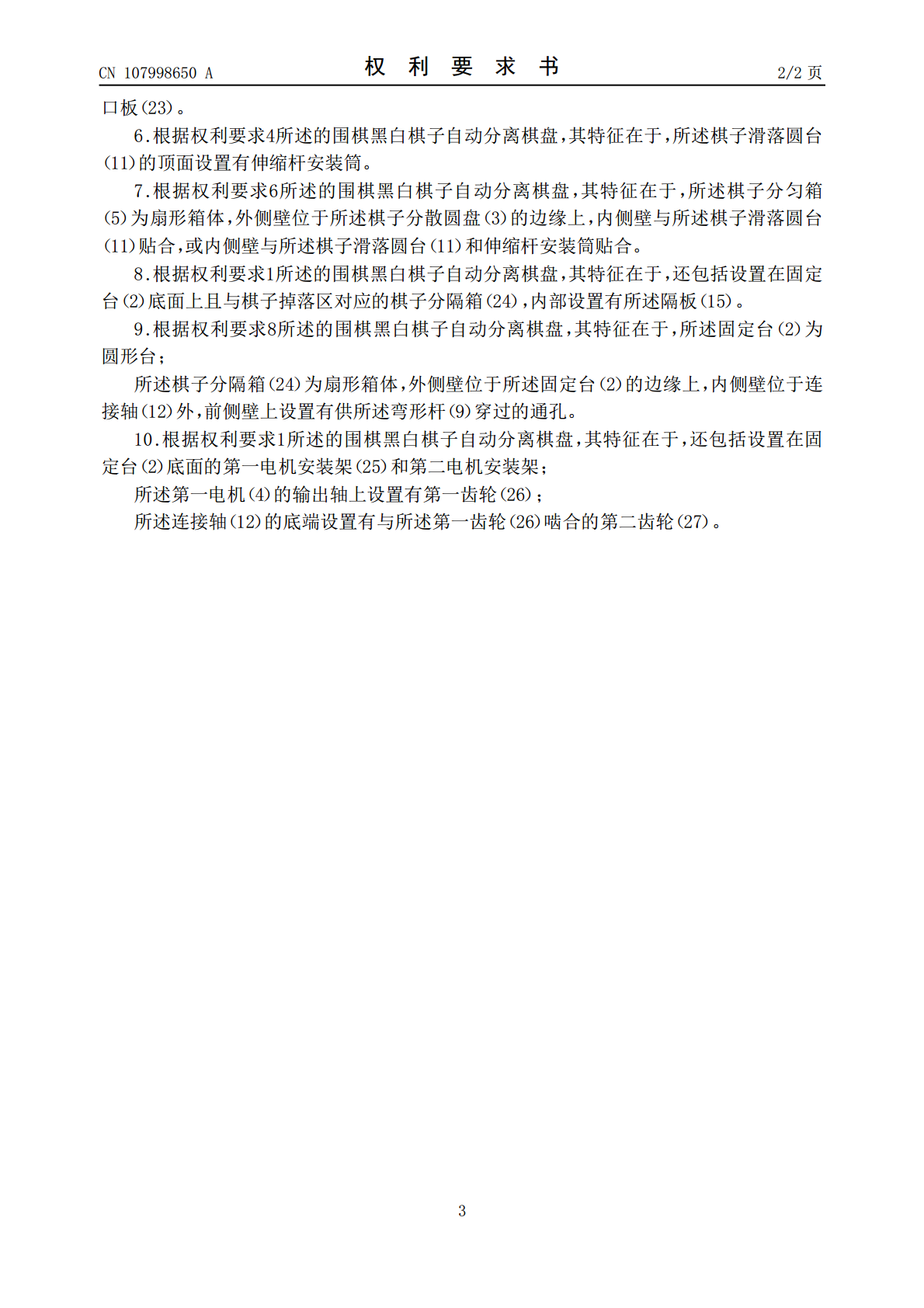

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107998650A(43)申请公布日2018.05.08(21)申请号201711371893.0(22)申请日2017.12.19(71)申请人中北大学地址030051山西省太原市学院路3号(72)发明人陆辉山黄永凯刘烨虹刘修林王福杰闫宏伟高强卫红梅(74)专利代理机构太原晋科知识产权代理事务所(特殊普通合伙)14110代理人任林芳(51)Int.Cl.A63F3/02(2006.01)A63F3/00(2006.01)权利要求书2页说明书4页附图7页(54)发明名称围棋黑白棋子自动分离棋盘(57)摘要本发明提供一种围棋黑白棋子自动分离棋盘，属于棋盘的技术领域，其中，固定台中心设置有安装孔；棋子分散圆盘顶面有棋子滑落圆台，环形区间隔设置有环形凸起部和环形凹槽部，底面与固定台的顶面贴合，且底面有连接轴；环形凹槽部上设置多个棋子槽；棋子分匀箱将棋子分匀区围合在内，设置有分均齿，内壁上设置寻迹探头；固定台上与棋子分匀区对应的区域为棋子掉落区；棋子掉落区通过隔板分为选中棋子掉落区和落选棋子掉落区；弯形杆设置在固定台底面上，第一端转动设置在固定台上，第二端用于封堵选中棋子掉落区的掉落孔；连接杆第一端与弯形杆连接，第二端与凸轮连接。该棋盘在黑白棋子的大小一致的情况下，能对黑白棋子直接自动进行分离。CN107998650ACN107998650A权利要求书1/2页1.一种围棋黑白棋子自动分离棋盘，其特征在于，包括棋盘盒（1）以及棋子分离机构；所述棋盘盒（1）的盘面设置有开口，沿开口向内为盘面上棋子落入所述棋子分离机构的通道；所述棋子分离机构包括用于封闭所述开口的封口部、固定台（2）、棋子分散圆盘（3）、第一电机（4）、棋子分匀箱（5）、用于识别黑棋子或白棋子的寻迹探头（6）、第二电机（7）、套设在第二电机（7）输出轴上的凸轮（8）、弯形杆（9）、连接杆（10）和单片机；所述固定台（2）固定在所述棋盘盒（1）内，中心设置有安装孔；所述棋子分散圆盘（3）设置在所述棋盘盒（1）内，顶面的中心区为向上凸起的棋子滑落圆台（11），环形区间隔设置有环形凸起部和环形凹槽部，且所述环形区分为棋子落入区和棋子分匀区，底面与所述固定台的顶面贴合，且底面的中心区设置有穿过所述安装孔的连接轴（12）；所述环形凹槽部上设置有贯穿棋子分散圆盘（3）的且与单个棋子相适应的多个棋子槽（13）；所述连接轴（12）的直径不大于棋子滑落圆台（11）底面的直径；所述第一电机（4）用于带动所述连接轴（12）转动；所述棋子分匀箱（5）固定在所述棋盘盒（1）内，将所述棋子分匀区围合在内，前侧板和后侧板上均设置有与所述环形凹槽部配合的分均齿（14），内壁上设置有与前侧板的分匀齿（14）对应的寻迹探头（6）；所述固定台（2）上与所述棋子分匀区对应的区域为棋子掉落区；所述棋子掉落区通过隔板（15）分为选中棋子掉落区（16）和位于所述选中棋子掉落区（16）之后的落选棋子掉落区（17）；所述选中棋子掉落区（16）具有与所述棋子槽（13）一一对应的掉落孔；所述落选棋子掉落区（17）具有与所述棋子槽（13）一一对应的掉落孔或所述落选棋子掉落区（17）为贯通区；所述弯形杆（9）设置在所述固定台（2）的底面上，第一端转动设置在所述固定台（2）上，第二端用于封堵选中棋子掉落区（16）的掉落孔，杆体通过复位弹簧（18）与所述固定台（2）连接；所述连接杆（10）的第一端与所述弯形杆（9）连接，第二端与所述凸轮（8）的凸起部连接；所述单片机分别与所述寻迹探头（6）、第一电机（4）和第二电机（7）电连接。2.根据权利要求1所述的围棋黑白棋子自动分离棋盘，其特征在于，还包括与所述寻迹探头（6）对应的补光灯（19）。3.根据权利要求1所述的围棋黑白棋子自动分离棋盘，其特征在于，还包括设置在固定台（2）底面上的弯形杆安装板（20）；所述弯形杆安装板（20）通过转轴与所述弯形杆（9）连接。4.根据权利要求1所述的围棋黑白棋子自动分离棋盘，其特征在于，还包括固定端设置在所述棋子滑落圆台（11）的顶面上，伸缩端设置在所述封口部上的电动伸缩杆（21）。5.根据权利要求4所述的围棋黑白棋子自动分离棋盘，其特征在于，所述封口部包括与所述电动伸缩杆（21）连接的封口板支撑架（22）以及设置在所述封口板支撑架（22）上的封2CN107998650A权利要求书2/2页口板（23）。6.根据权利要求4所述的围棋黑白棋子自动分离棋盘，其特征在于，所述棋子滑落圆台（11）的顶面设置有伸缩杆安装筒。7.根据权利要求6所述的围棋黑白棋子自动分离棋盘，其特征在于，所述棋子分匀箱（5）为扇形箱体，外侧壁位于所述棋子分散圆盘（3）的边缘上，内侧壁与所述棋子滑落圆台（11）
