一种机械加工用物料箱.pdf

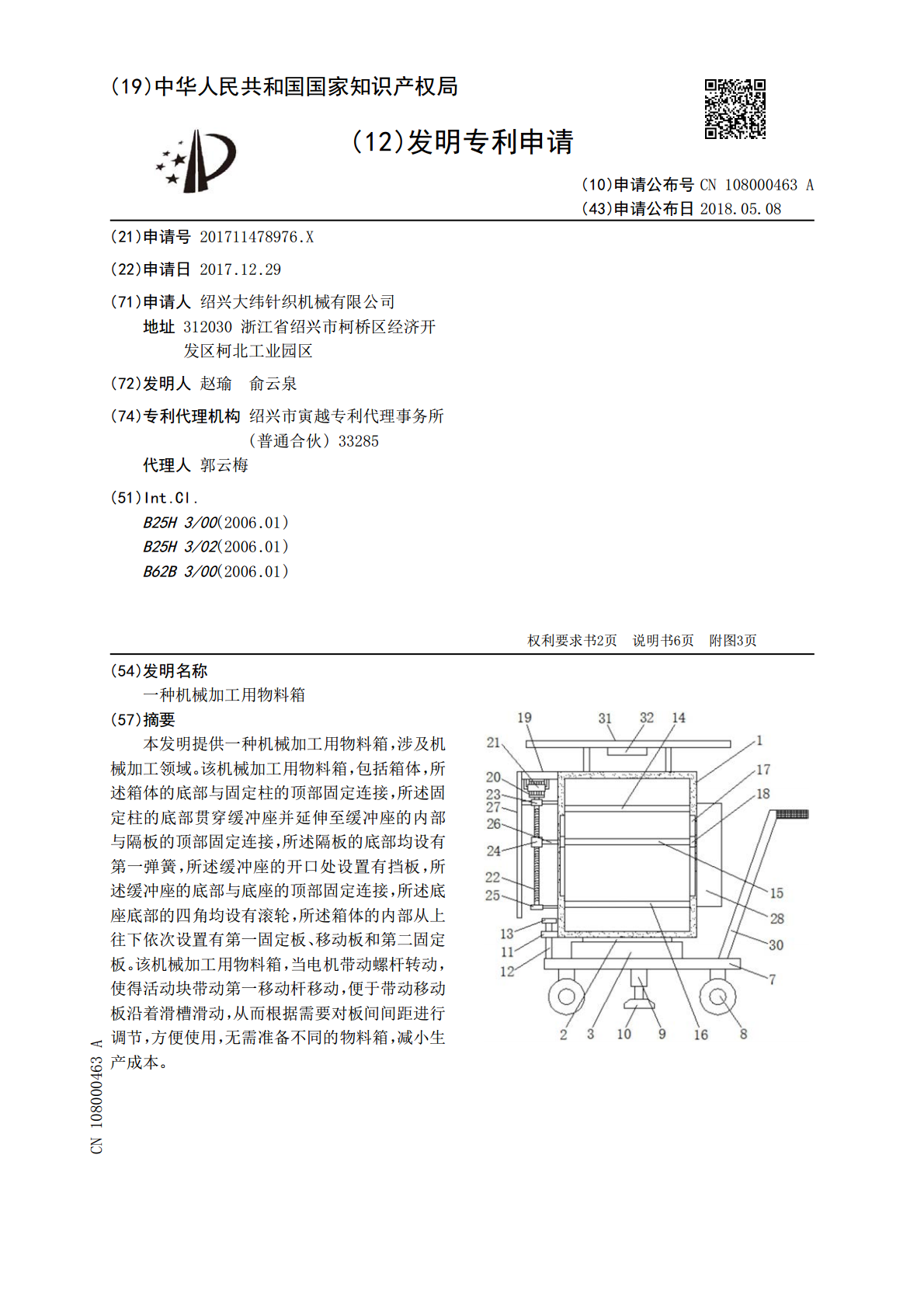

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108000463A(43)申请公布日2018.05.08(21)申请号201711478976.X(22)申请日2017.12.29(71)申请人绍兴大纬针织机械有限公司地址312030浙江省绍兴市柯桥区经济开发区柯北工业园区(72)发明人赵瑜俞云泉(74)专利代理机构绍兴市寅越专利代理事务所(普通合伙)33285代理人郭云梅(51)Int.Cl.B25H3/00(2006.01)B25H3/02(2006.01)B62B3/00(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种机械加工用物料箱(57)摘要本发明提供一种机械加工用物料箱，涉及机械加工领域。该机械加工用物料箱，包括箱体，所述箱体的底部与固定柱的顶部固定连接，所述固定柱的底部贯穿缓冲座并延伸至缓冲座的内部与隔板的顶部固定连接，所述隔板的底部均设有第一弹簧，所述缓冲座的开口处设置有挡板，所述缓冲座的底部与底座的顶部固定连接，所述底座底部的四角均设有滚轮，所述箱体的内部从上往下依次设置有第一固定板、移动板和第二固定板。该机械加工用物料箱，当电机带动螺杆转动，使得活动块带动第一移动杆移动，便于带动移动板沿着滑槽滑动，从而根据需要对板间间距进行调节，方便使用，无需准备不同的物料箱，减小生产成本。CN108000463ACN108000463A权利要求书1/2页1.一种机械加工用物料箱，包括箱体(1)，其特征在于：所述箱体(1)的底部与固定柱(2)的顶部固定连接，所述固定柱(2)的底部贯穿缓冲座(3)并延伸至缓冲座(3)的内部与隔板(4)的顶部固定连接，所述隔板(4)的底部均设有第一弹簧(5)，所述缓冲座(3)的开口处设置有挡板(6)，所述缓冲座(3)的底部与底座(7)的顶部固定连接，所述底座(7)底部的四角均设有滚轮(8)，所述箱体(1)的内部从上往下依次设置有第一固定板(14)、移动板(15)和第二固定板(16)；所述箱体(1)的内部且位于移动板(15)的左右两侧对称开设有滑槽(17)，所述移动板(15)的左右两侧均固定安装有滑块(18)，所述滑块(18)远离移动板(15)的一侧与滑槽(17)的内壁滑动连接，所述箱体(1)左侧的顶部设置有电机座(19)，所述电机座(19)的底部固定安装有电机(20)，所述电机(20)的表面设置有固定架(21)，所述电机(20)的底部与螺杆(22)的顶端固定连接，所述螺杆(22)的底端与轴承座(25)活动连接，所述轴承座(25)的右侧与箱体(1)的左侧之间通过固定杆固定连接，所述螺杆(22)表面的顶部套接有固定环(23)，所述螺杆(22)的表面套接有活动块(24)；所述活动块(24)的右侧与第一移动杆(26)的左端固定连接，所述第一移动杆(26)的右端贯穿箱体(1)并延伸至左侧滑槽(17)的内部与左侧滑块(18)的左侧固定连接，所述电机座(19)的左侧设置有遮挡板(27)，所述箱体(1)的右侧设置有稳定箱(28)，右侧滑块(18)的右侧与第二移动杆(29)的左端固定连接，所述第二移动杆(29)的右端贯穿箱体(1)并延伸至稳定箱(28)的内部，所述底座(7)顶部右侧的两端均设有推杆(30)，所述箱体(1)的顶部设置有顶棚(31)，所述顶棚(31)的底部设置有照明灯(32)，所述电机(20)与外部控制面板电性连接。2.根据权利要求1所述的一种机械加工用物料箱，其特征在于：所述稳定箱(28)内壁的顶端与底端之间设置有滑杆(281)，所述滑杆(281)的表面套接有滑套(282)，所述第二移动杆(29)的右端与滑套(282)的左侧固定连接，所述滑杆(281)表面的顶部和底部对称套接有移动块(283)，所述移动块(283)的右侧设置有第一连接座(284)，所述第一连接座(284)与压杆(285)的一端活动连接，所述压杆(285)的另一端贯穿减震器(286)并延伸至减震器(286)的内部，所述减震器(286)远离滑杆(281)的一侧与活动杆(287)的一端固定连接，所述活动杆(287)的另一端与第二连接座(288)活动连接，所述第二连接座(288)的右侧与稳定箱(28)内壁的右侧固定连接。3.根据权利要求2所述的一种机械加工用物料箱，其特征在于：所述减震器(286)的内部设置有压块(2861)，所述压块(2861)靠近滑杆(281)的一侧与压杆(285)远离移动块(283)的一端固定连接，所述压块(2861)的另一侧与第二弹簧(2862)的一端固定连接，所述第二弹簧(2862)的另一端与减震器(286)内壁远离滑杆(281)的一侧固定连接。4.根据权利要求1所述的一种机械加工用物料箱，其特征在于：所述第一弹簧(5)的一端与隔板(4)的底部固定连接，且第一
