防摔茶具.pdf

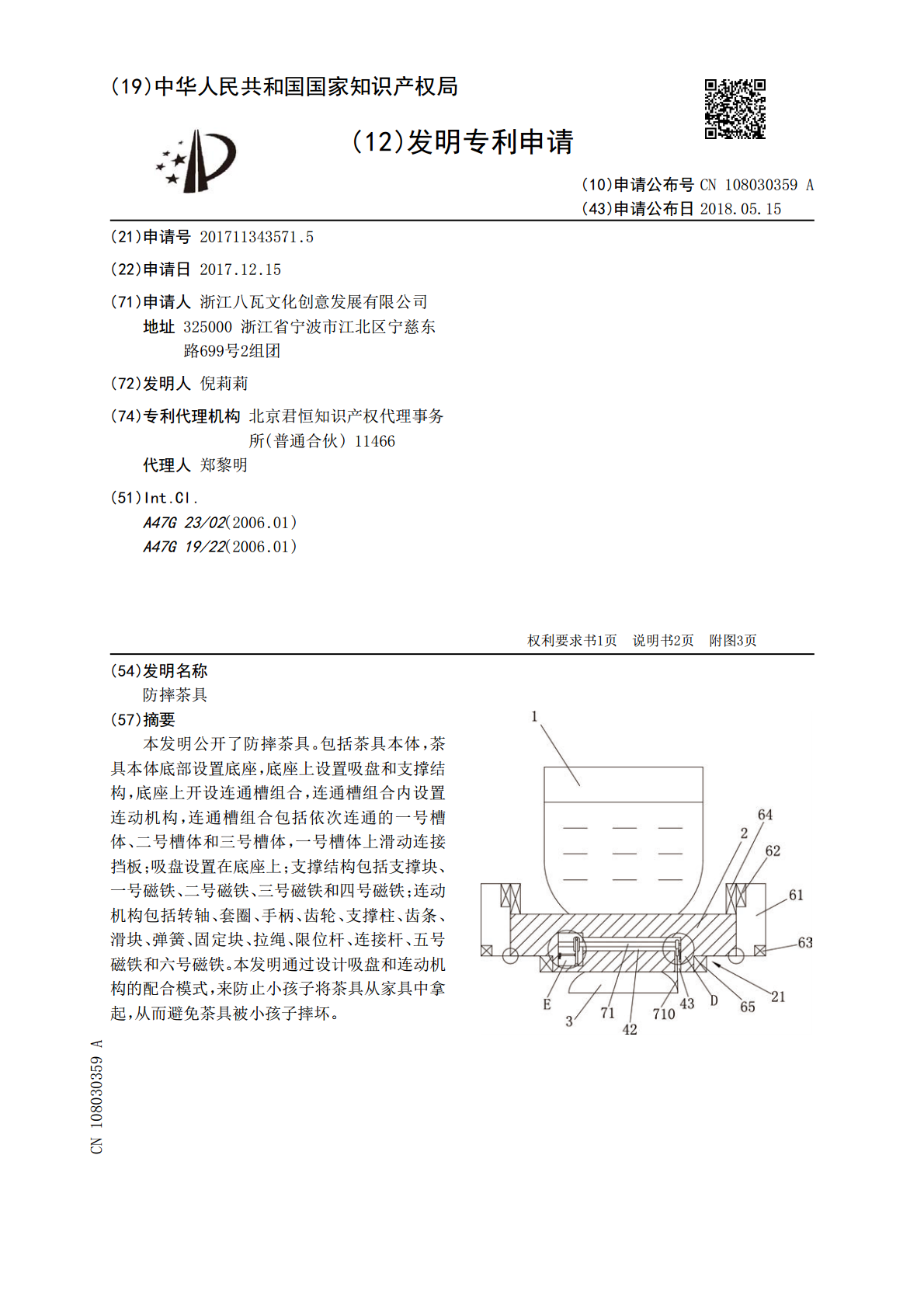

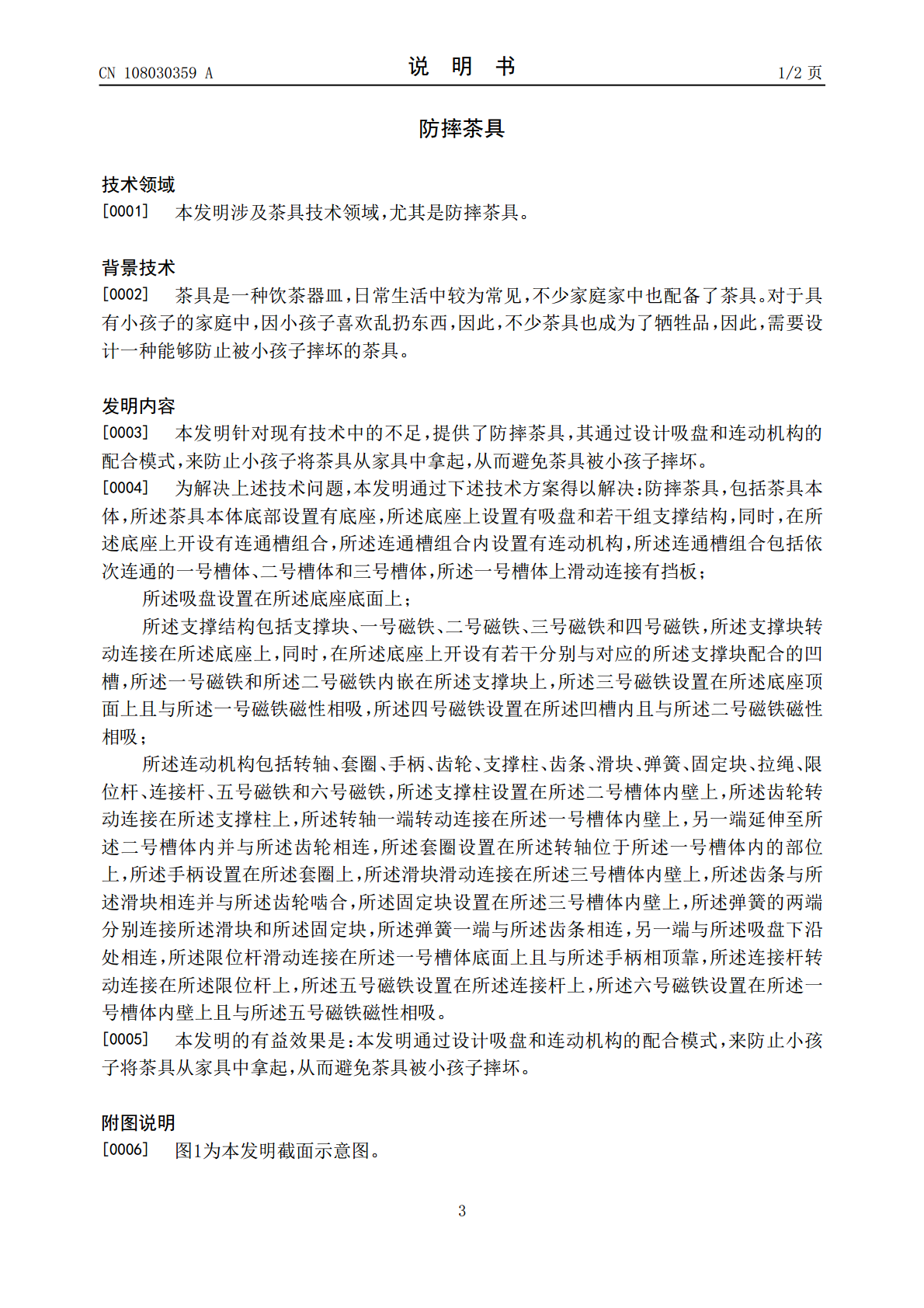

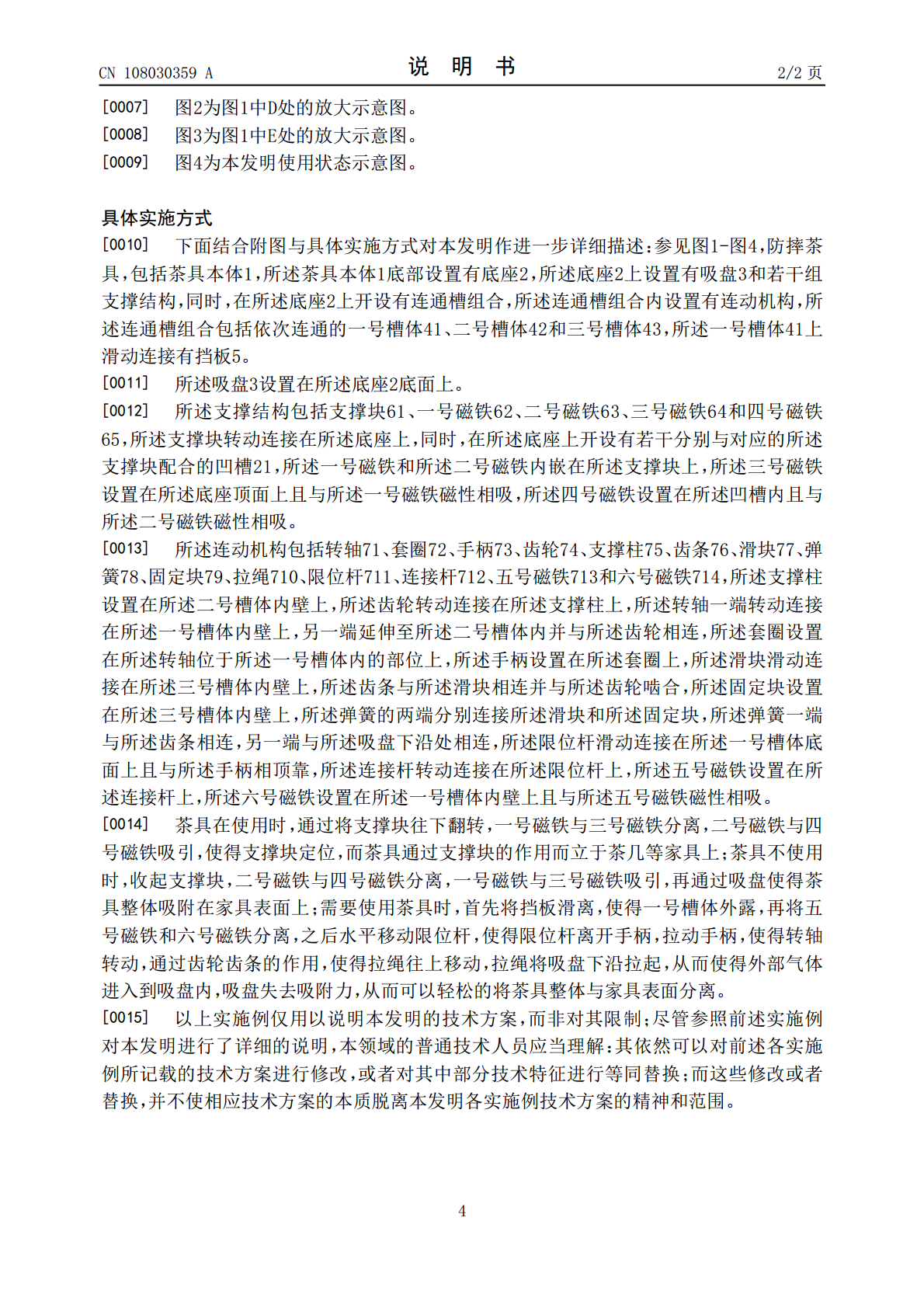

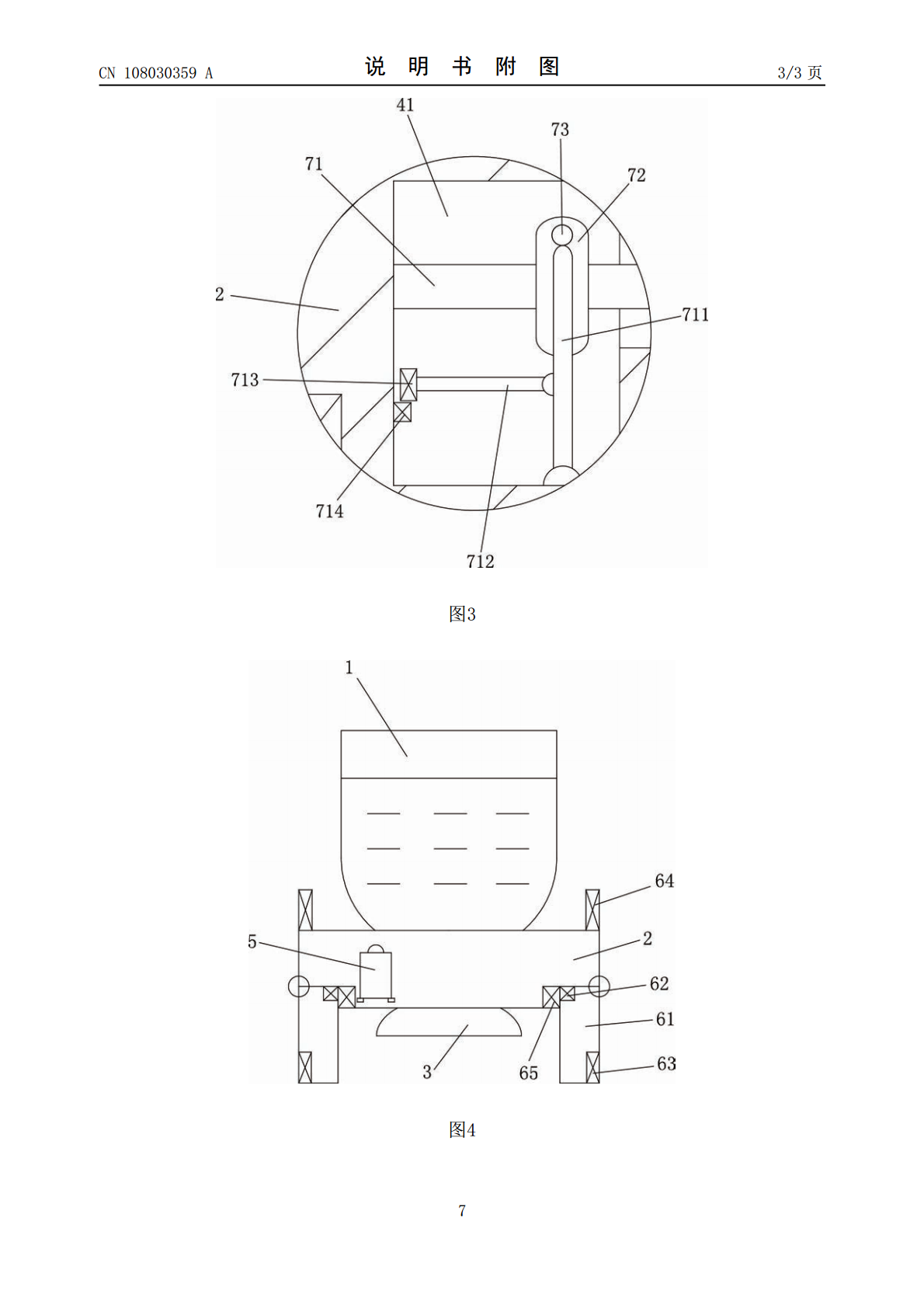

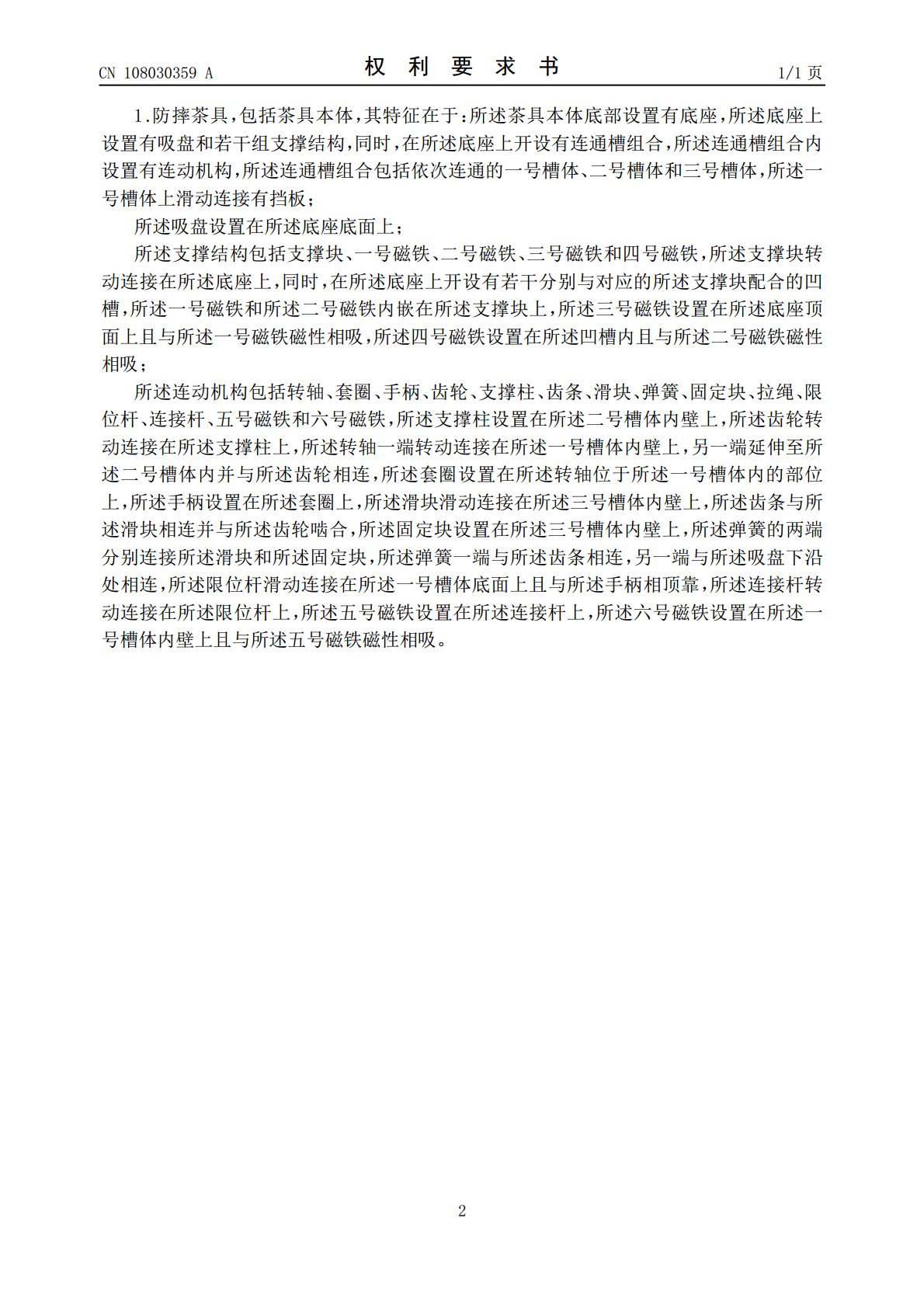

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108030359A(43)申请公布日2018.05.15(21)申请号201711343571.5(22)申请日2017.12.15(71)申请人浙江八瓦文化创意发展有限公司地址325000浙江省宁波市江北区宁慈东路699号2组团(72)发明人倪莉莉(74)专利代理机构北京君恒知识产权代理事务所(普通合伙)11466代理人郑黎明(51)Int.Cl.A47G23/02(2006.01)A47G19/22(2006.01)权利要求书1页说明书2页附图3页(54)发明名称防摔茶具(57)摘要本发明公开了防摔茶具。包括茶具本体，茶具本体底部设置底座，底座上设置吸盘和支撑结构，底座上开设连通槽组合，连通槽组合内设置连动机构，连通槽组合包括依次连通的一号槽体、二号槽体和三号槽体，一号槽体上滑动连接挡板；吸盘设置在底座上；支撑结构包括支撑块、一号磁铁、二号磁铁、三号磁铁和四号磁铁；连动机构包括转轴、套圈、手柄、齿轮、支撑柱、齿条、滑块、弹簧、固定块、拉绳、限位杆、连接杆、五号磁铁和六号磁铁。本发明通过设计吸盘和连动机构的配合模式，来防止小孩子将茶具从家具中拿起，从而避免茶具被小孩子摔坏。CN108030359ACN108030359A权利要求书1/1页1.防摔茶具，包括茶具本体，其特征在于：所述茶具本体底部设置有底座，所述底座上设置有吸盘和若干组支撑结构，同时，在所述底座上开设有连通槽组合，所述连通槽组合内设置有连动机构，所述连通槽组合包括依次连通的一号槽体、二号槽体和三号槽体，所述一号槽体上滑动连接有挡板；所述吸盘设置在所述底座底面上；所述支撑结构包括支撑块、一号磁铁、二号磁铁、三号磁铁和四号磁铁，所述支撑块转动连接在所述底座上，同时，在所述底座上开设有若干分别与对应的所述支撑块配合的凹槽，所述一号磁铁和所述二号磁铁内嵌在所述支撑块上，所述三号磁铁设置在所述底座顶面上且与所述一号磁铁磁性相吸，所述四号磁铁设置在所述凹槽内且与所述二号磁铁磁性相吸；所述连动机构包括转轴、套圈、手柄、齿轮、支撑柱、齿条、滑块、弹簧、固定块、拉绳、限位杆、连接杆、五号磁铁和六号磁铁，所述支撑柱设置在所述二号槽体内壁上，所述齿轮转动连接在所述支撑柱上，所述转轴一端转动连接在所述一号槽体内壁上，另一端延伸至所述二号槽体内并与所述齿轮相连，所述套圈设置在所述转轴位于所述一号槽体内的部位上，所述手柄设置在所述套圈上，所述滑块滑动连接在所述三号槽体内壁上，所述齿条与所述滑块相连并与所述齿轮啮合，所述固定块设置在所述三号槽体内壁上，所述弹簧的两端分别连接所述滑块和所述固定块，所述弹簧一端与所述齿条相连，另一端与所述吸盘下沿处相连，所述限位杆滑动连接在所述一号槽体底面上且与所述手柄相顶靠，所述连接杆转动连接在所述限位杆上，所述五号磁铁设置在所述连接杆上，所述六号磁铁设置在所述一号槽体内壁上且与所述五号磁铁磁性相吸。2CN108030359A说明书1/2页防摔茶具技术领域[0001]本发明涉及茶具技术领域，尤其是防摔茶具。背景技术[0002]茶具是一种饮茶器皿，日常生活中较为常见，不少家庭家中也配备了茶具。对于具有小孩子的家庭中，因小孩子喜欢乱扔东西，因此，不少茶具也成为了牺牲品，因此，需要设计一种能够防止被小孩子摔坏的茶具。发明内容[0003]本发明针对现有技术中的不足，提供了防摔茶具，其通过设计吸盘和连动机构的配合模式，来防止小孩子将茶具从家具中拿起，从而避免茶具被小孩子摔坏。[0004]为解决上述技术问题，本发明通过下述技术方案得以解决：防摔茶具，包括茶具本体，所述茶具本体底部设置有底座，所述底座上设置有吸盘和若干组支撑结构，同时，在所述底座上开设有连通槽组合，所述连通槽组合内设置有连动机构，所述连通槽组合包括依次连通的一号槽体、二号槽体和三号槽体，所述一号槽体上滑动连接有挡板；所述吸盘设置在所述底座底面上；所述支撑结构包括支撑块、一号磁铁、二号磁铁、三号磁铁和四号磁铁，所述支撑块转动连接在所述底座上，同时，在所述底座上开设有若干分别与对应的所述支撑块配合的凹槽，所述一号磁铁和所述二号磁铁内嵌在所述支撑块上，所述三号磁铁设置在所述底座顶面上且与所述一号磁铁磁性相吸，所述四号磁铁设置在所述凹槽内且与所述二号磁铁磁性相吸；所述连动机构包括转轴、套圈、手柄、齿轮、支撑柱、齿条、滑块、弹簧、固定块、拉绳、限位杆、连接杆、五号磁铁和六号磁铁，所述支撑柱设置在所述二号槽体内壁上，所述齿轮转动连接在所述支撑柱上，所述转轴一端转动连接在所述一号槽体内壁上，另一端延伸至所述二号槽体内并与所述齿轮相连，所述套圈设置在所述转轴位于所述一号槽体内的部位上，所述手柄设置在所述套圈上，所述滑块滑动连接在所述三号槽体内壁
