一种用于处理市政污水的曝气装置.pdf

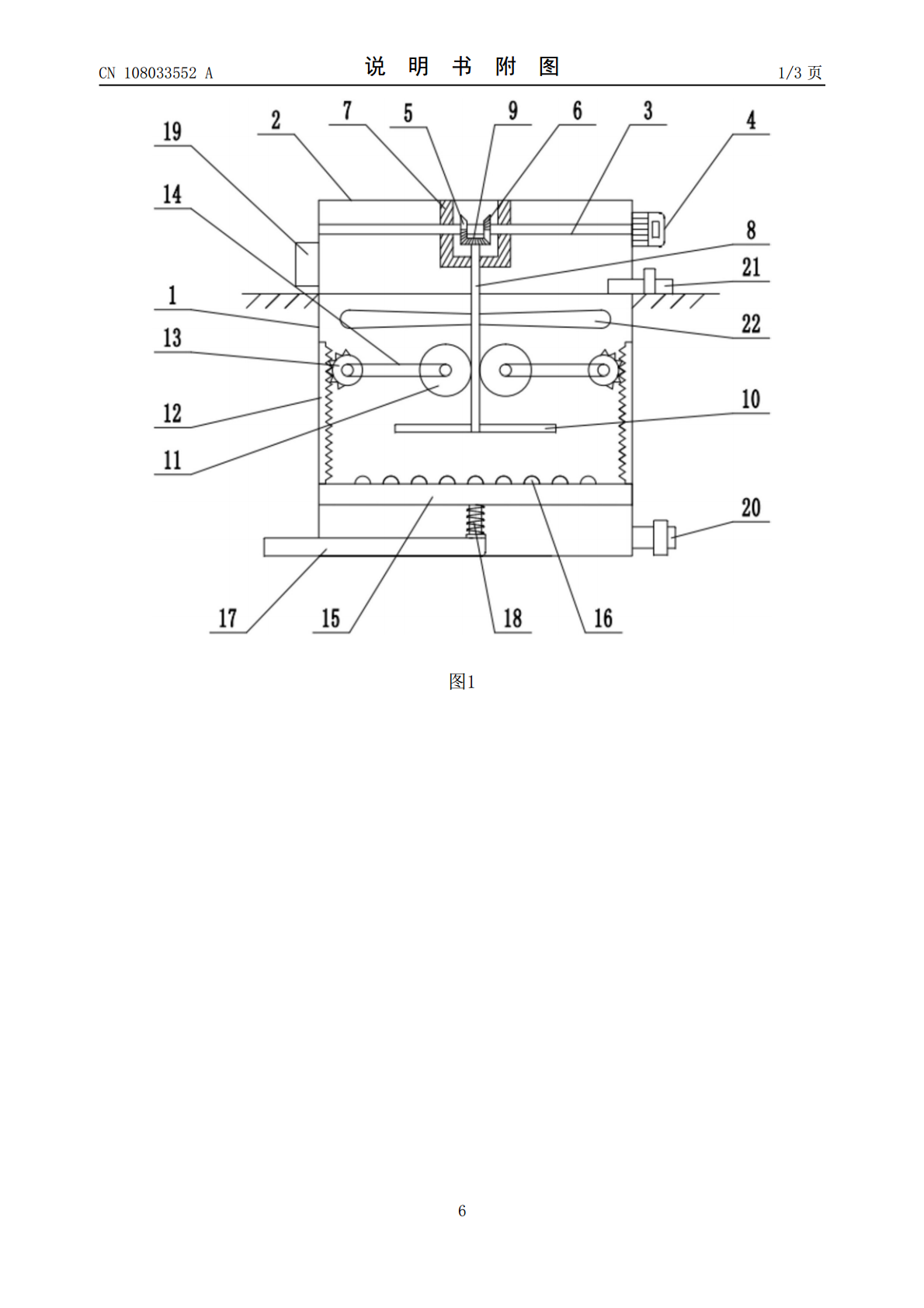

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108033552A(43)申请公布日2018.05.15(21)申请号201810057722.9(22)申请日2018.01.22(71)申请人深圳市晟祥知识产权有限公司地址518000广东省深圳市福田区福田街道新华保险大厦1409(72)发明人祖象欢(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.C02F3/12(2006.01)C02F7/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种用于处理市政污水的曝气装置(57)摘要本发明公开了一种用于处理市政污水的曝气装置，包括池体、固定架、电机、曝气板和鼓风机，池体的上表面固定连接有固定架,固定架的下方设有主动轴,主动轴的下方设有蜗杆，蜗杆的下端固定连接有搅拌杆,蜗杆的左右两端分别设有蜗轮,池体的左右两侧内壁上分别滑动连接有齿条齿条与蜗轮之间设有齿轮,齿轮与齿条啮合，齿轮通过转轴与池体的内壁转动连接，转轴通过传动机构与蜗轮轴相连接，齿条的下端固定连接有曝气板，利用鼓风机将空气排入污水中，对底层污水进行曝气，在曝气过程中，曝气板上下移动，扩大曝气范围，同时使底部污水向上翻腾，利用曝气叶片扬起表层污水，使表层污水与空气充分接触，对表层污水进行曝气。CN108033552ACN108033552A权利要求书1/1页1.一种用于处理市政污水的曝气装置，包括池体（1）、固定架（2）、电机（4）、曝气板（15）和鼓风机（19）,其特征在于，所述池体（1）的上表面固定连接有固定架（2）,固定架（2）的下方设有主动轴（3）,主动轴（3）的左右两端分别与固定架（2）的侧壁转动连接，固定架（2）的右侧外壁固定连接有电机（4）,电机（4）的轴伸端穿过固定架（2）的侧壁与主动轴（3）固定连接，主动轴（3）的中部套设有左半锥齿轮（5）、右半锥齿轮（6）,固定架（2）的下表面固定连接有固定框（7）,主动轴（3）的下方设有蜗杆（8）,蜗杆（8）与主动轴（3）垂直，蜗杆（8）的顶端贯穿固定框（7），蜗杆（8）与固定框（7）转动连接，蜗杆（8）的顶端固定连接有从动锥齿轮（9）,从动锥齿轮（9）位于左半锥齿轮（5）、右半锥齿轮（6）之间，从动锥齿轮（9）分别与左半锥齿轮（5）、右半锥齿轮（6）间歇啮合，蜗杆（8）的下端固定连接有搅拌杆（10）,蜗杆（8）的左右两端分别设有蜗轮（11）,蜗轮（11）通过蜗轮轴与池体（1）的侧壁转动连接，池体（1）的左右两侧内壁上分别滑动连接有齿条（12）齿条（12）与蜗轮（11）之间设有齿轮（13）,齿轮（13）与齿条（12）啮合，齿轮（13）通过转轴与池体（1）的内壁转动连接，转轴通过传动机构（14）与蜗轮轴相连接，齿条（12）的下端固定连接有曝气板（15）,曝气板（15）内部中空，池体（1）的底部固定连接有输气管（17）,输气管（17）的右端固定连接有伸缩软管（18）,伸缩软管（18）的顶部与曝气板（15）连通，固定架（2）的左侧壁固定连接有鼓风机（19）,鼓风机（19）通过软管与输气管（17）连通。2.根据权利要求1所述的用于处理市政污水的曝气装置，其特征在于，所述左半锥齿轮（5）、右半锥齿轮（6）关于主动轴（3）的中点中心对称。3.根据权利要求1所述的用于处理市政污水的曝气装置，其特征在于，所述蜗杆（8）上固定连接有曝气叶片（22）,曝气叶片（22）与污水水面相平。4.根据权利要求1所述的用于处理市政污水的曝气装置，其特征在于，所述传动机构（14）与传动带。5.根据权利要求1所述的用于处理市政污水的曝气装置，其特征在于，所述曝气板（15）的上表面分布有曝气头（16）。6.根据权利要求1所述的用于处理市政污水的曝气装置，其特征在于，所述池体（1）的右侧壁下方固定连接有排水管（20）,排水管（20）上安装有阀门。7.根据权利要求1所述的用于处理市政污水的曝气装置，其特征在于，所述池体（1）的右侧顶部固定连接有进水管（21）,进水管（21）上安装有阀门。2CN108033552A说明书1/3页一种用于处理市政污水的曝气装置技术领域[0001]本发明涉及一种什么的领域，具体是一种用于处理市政污水的曝气装置。背景技术[0002]污水随意排放会对环境带来极大的负面影响，目前，人们常常利用曝气池处理污水，曝气池是利用活性污泥法进行污水处理的构筑物，曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等；曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，现有的曝气装置曝气结构单一，污水与空气混合不够充分，导致曝气效率低下，难以满足人们日益增长的污水处理需求。
