一种共享单车LED车轮广告.pdf

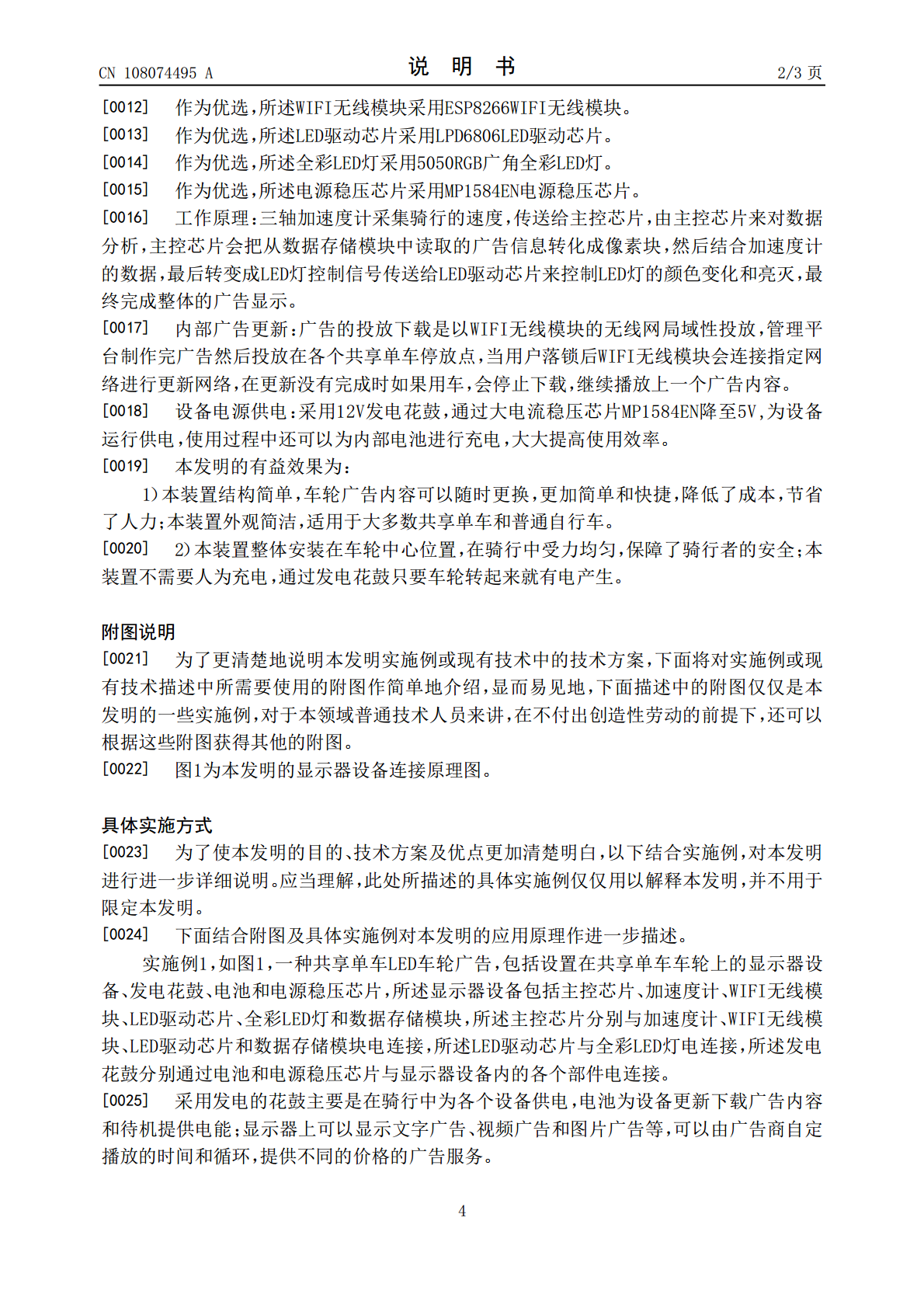

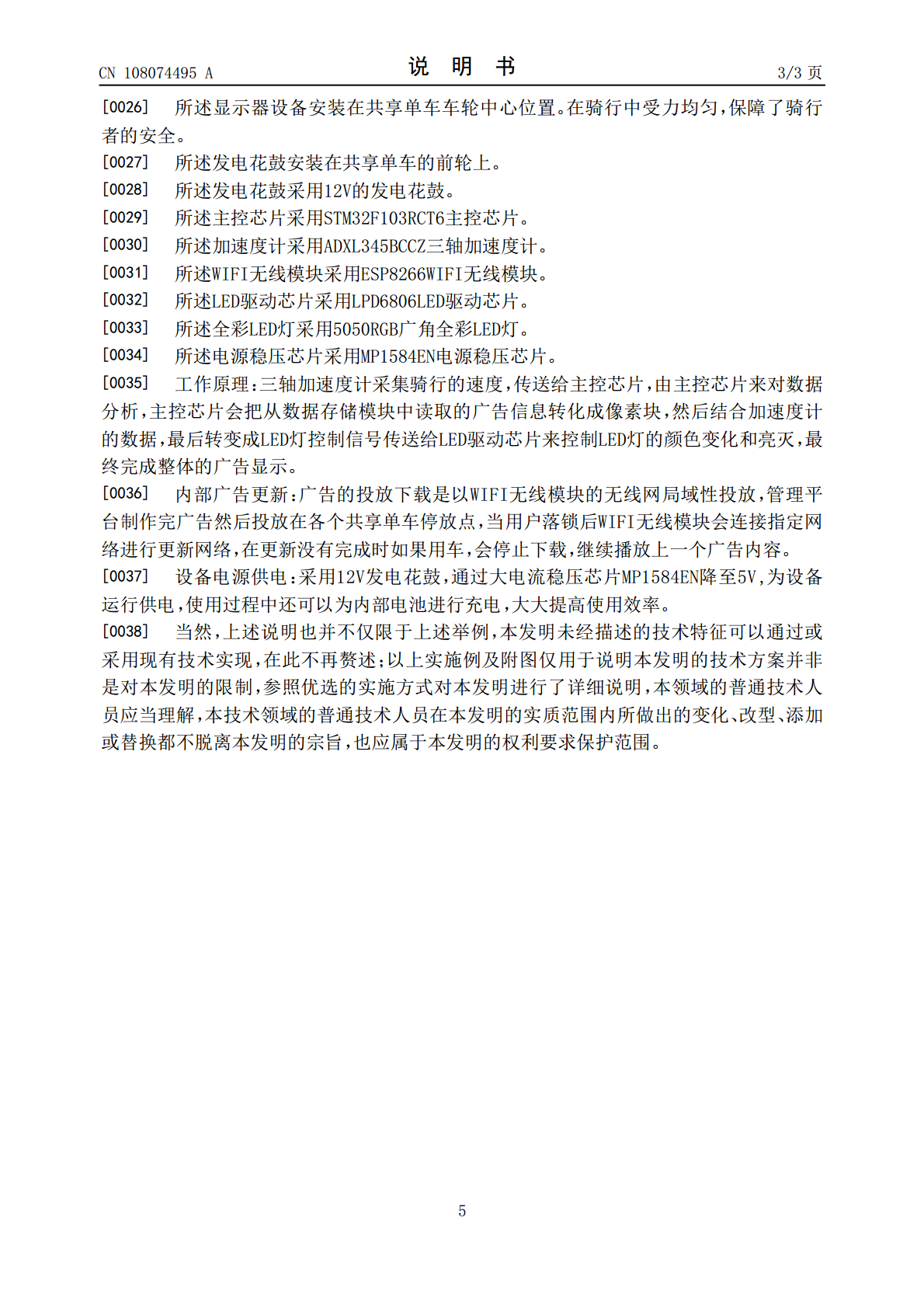

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108074495A(43)申请公布日2018.05.25(21)申请号201711063063.1(22)申请日2017.11.02(71)申请人烟台职业学院地址264000山东省烟台市莱山区黄海城市花园玉兰园3-5-710号(72)发明人綦晓春周广琛孙长斌(74)专利代理机构北京一格知识产权代理事务所(普通合伙)11316代理人滑春生赵永伟(51)Int.Cl.G09F9/33(2006.01)G09F21/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种共享单车LED车轮广告(57)摘要本发明涉及一种共享单车LED车轮广告，包括设置在共享单车车轮上的显示器设备、发电花鼓、电池和电源稳压芯片，所述显示器设备包括主控芯片、加速度计、WIFI无线模块、LED驱动芯片、全彩LED灯和数据存储模块，所述主控芯片分别与加速度计、WIFI无线模块、LED驱动芯片和数据存储模块电连接，所述LED驱动芯片与全彩LED灯电连接，所述发电花鼓分别通过电池和电源稳压芯片与显示器设备内的各个部件电连接。本装置结构简单，车轮广告内容可以随时更换，更加简单和快捷，降低了成本，节省了人力；本装置外观简洁，适用于大多数共享单车和普通自行车，不需要人为充电，通过发电花鼓只要车轮转起来就有电产生。CN108074495ACN108074495A权利要求书1/1页1.一种共享单车LED车轮广告，其特征在于：包括设置在共享单车车轮上的显示器设备、发电花鼓、电池和电源稳压芯片，所述显示器设备包括主控芯片、加速度计、WIFI无线模块、LED驱动芯片、全彩LED灯和数据存储模块，所述主控芯片分别与加速度计、WIFI无线模块、LED驱动芯片和数据存储模块电连接，所述LED驱动芯片与全彩LED灯电连接，所述发电花鼓分别通过电池和电源稳压芯片与显示器设备内的各个部件电连接。2.根据权利要求1所述的一种共享单车LED车轮广告，其特征在于：所述显示器设备安装在共享单车车轮中心位置。3.根据权利要求1所述的一种共享单车LED车轮广告，其特征在于：所述发电花鼓安装在共享单车的前轮上。4.根据权利要求1或3所述的一种共享单车LED车轮广告，其特征在于：所述发电花鼓采用12V的发电花鼓。5.根据权利要求1所述的一种共享单车LED车轮广告，其特征在于：所述主控芯片采用STM32F103RCT6主控芯片。6.根据权利要求1所述的一种共享单车LED车轮广告，其特征在于：所述加速度计采用ADXL345BCCZ三轴加速度计。7.根据权利要求1所述的一种共享单车LED车轮广告，其特征在于：所述WIFI无线模块采用ESP8266WIFI无线模块。8.根据权利要求1所述的一种共享单车LED车轮广告，其特征在于：所述LED驱动芯片采用LPD6806LED驱动芯片。9.根据权利要求1所述的一种共享单车LED车轮广告，其特征在于：所述全彩LED灯采用5050RGB广角全彩LED灯。10.根据权利要求1所述的一种共享单车LED车轮广告，其特征在于：所述电源稳压芯片采用MP1584EN电源稳压芯片。2CN108074495A说明书1/3页一种共享单车LED车轮广告技术领域[0001]本发明属于广告宣传行业技术领域，尤其涉及一种共享单车LED车轮广告。背景技术[0002]共享单车是一种绿色环保的交通出行工具，其在城市中解决了通勤中的最后一公里问题，方便环保，近年来备受推崇，也成为广告商的宠儿。但是，传统的广告推送方式为将广告置于车筐、前后泥板或车身处或置于车圈内，通过粘贴广告宣传单或者印制宣传图片等形式实现。但是，现有的广告推送方式，内容单一，且更换广告内容时，只能够撕下之前的宣传图片，费时费力，内容更换较为困难，推广效率低，更换成本大。现有的广告对天气的要求较大，也对骑行者的人身安全造成威胁，而且广告没有亮点很难吸引路人的眼球，造成宣传效果不佳。[0003]因此，提供一种共享单车新型广告显示设备，以期改变传统的广告推送方式，实现广告的多元化推送，根据后台变更所推送的广告，从而提高广告推广效率和针对性，就成为本领域技术人员亟待解决的问题。发明内容[0004]为了解决上述技术问题，本发明提供一种共享单车LED车轮广告，本专利是利用LED旋转显示器进行广告宣传，本装置结构简单，车轮广告内容可以随时更换，更加简单和快捷，降低了成本，节省了人力；本装置外观简洁，适用于大多数共享单车和普通自行车。本装置整体安装在车轮中心位置，在骑行中受力均匀，保障了骑行者的安全；本装置不需要人为充电，通过发电花鼓只要车轮转起来就有电产生。[0005]本发明是通过如下技术方案实现的，提供一种共享单车LED车轮广告，包括设置在共享单车车轮上
