自动快速混合装置.pdf

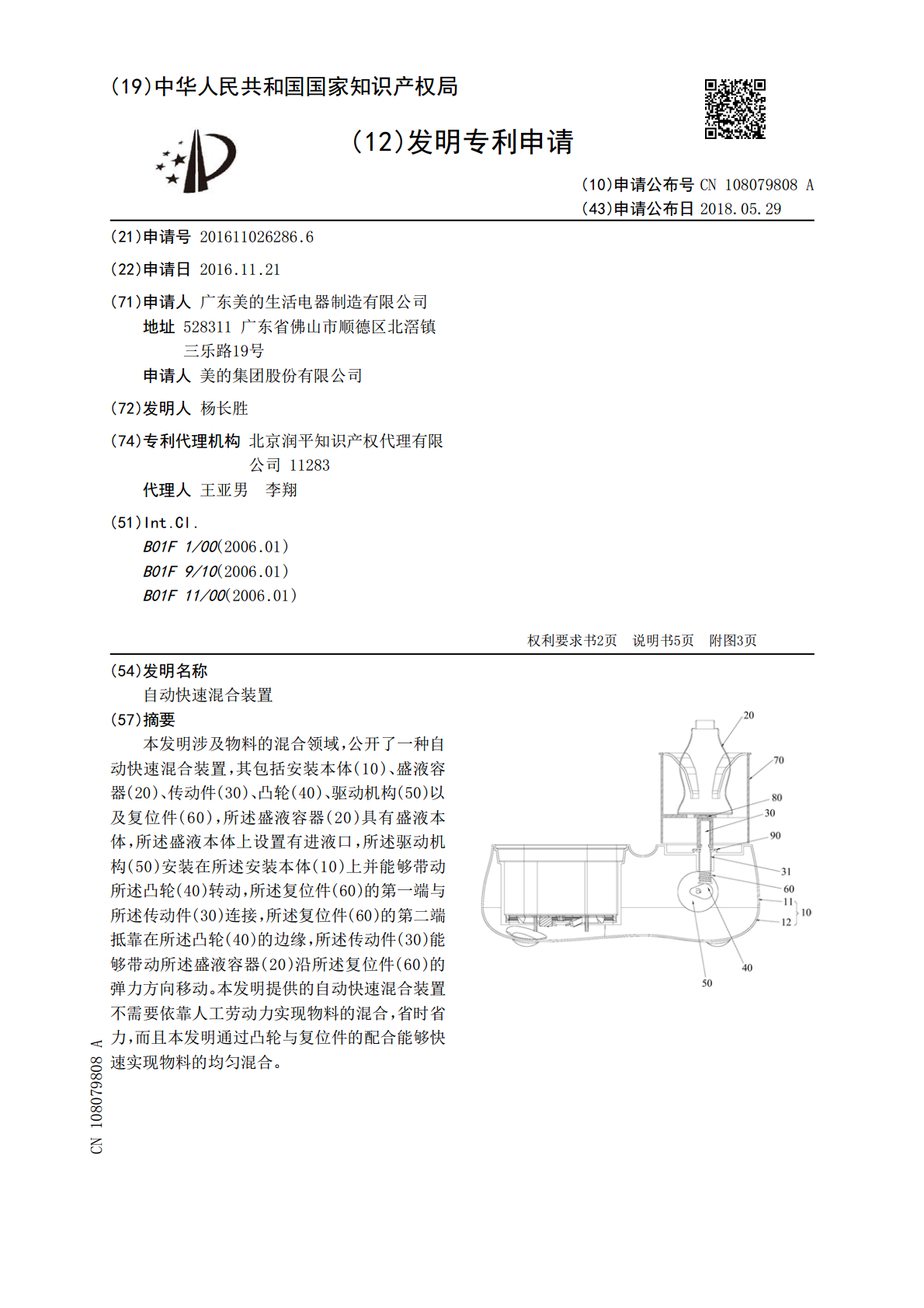

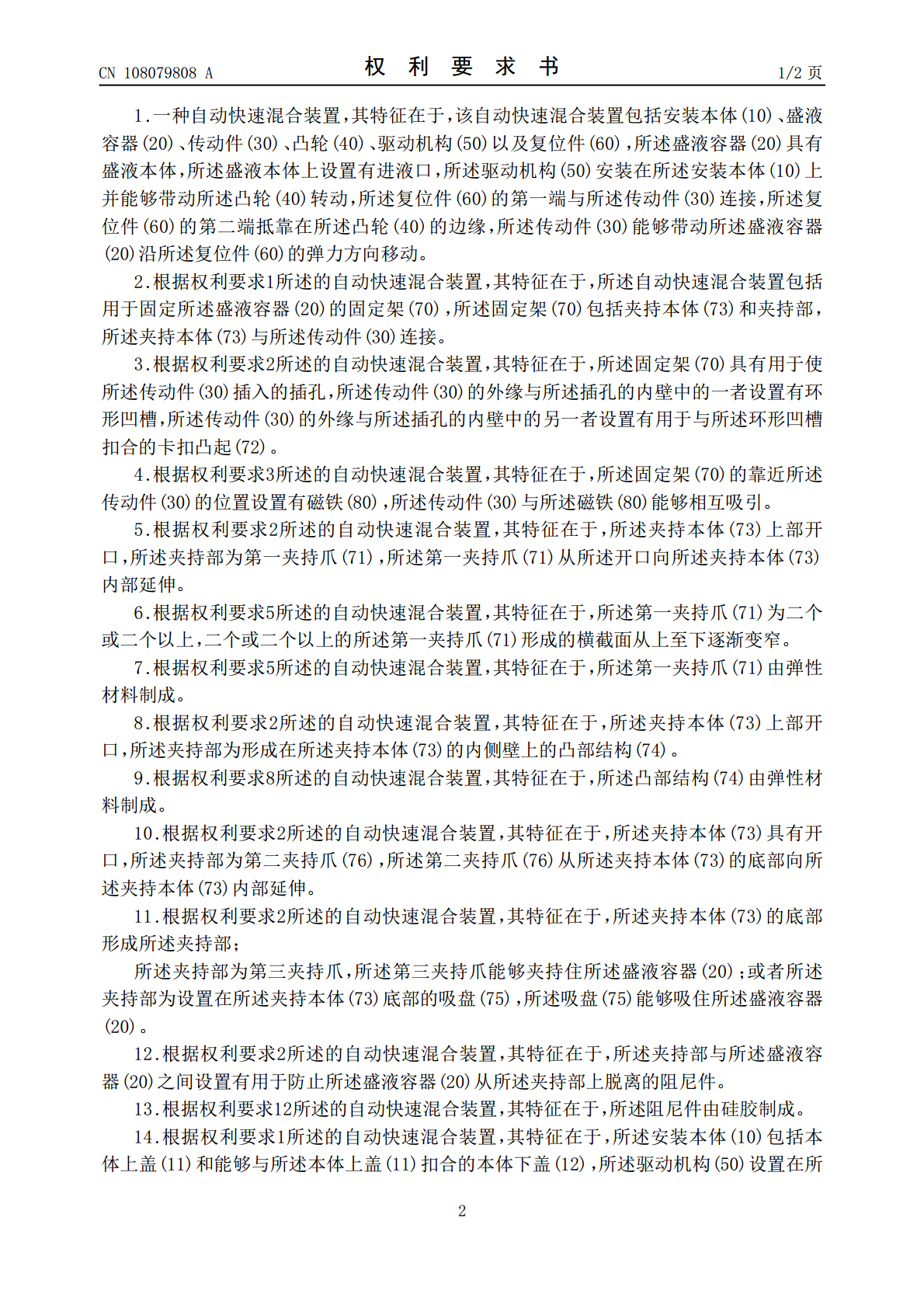

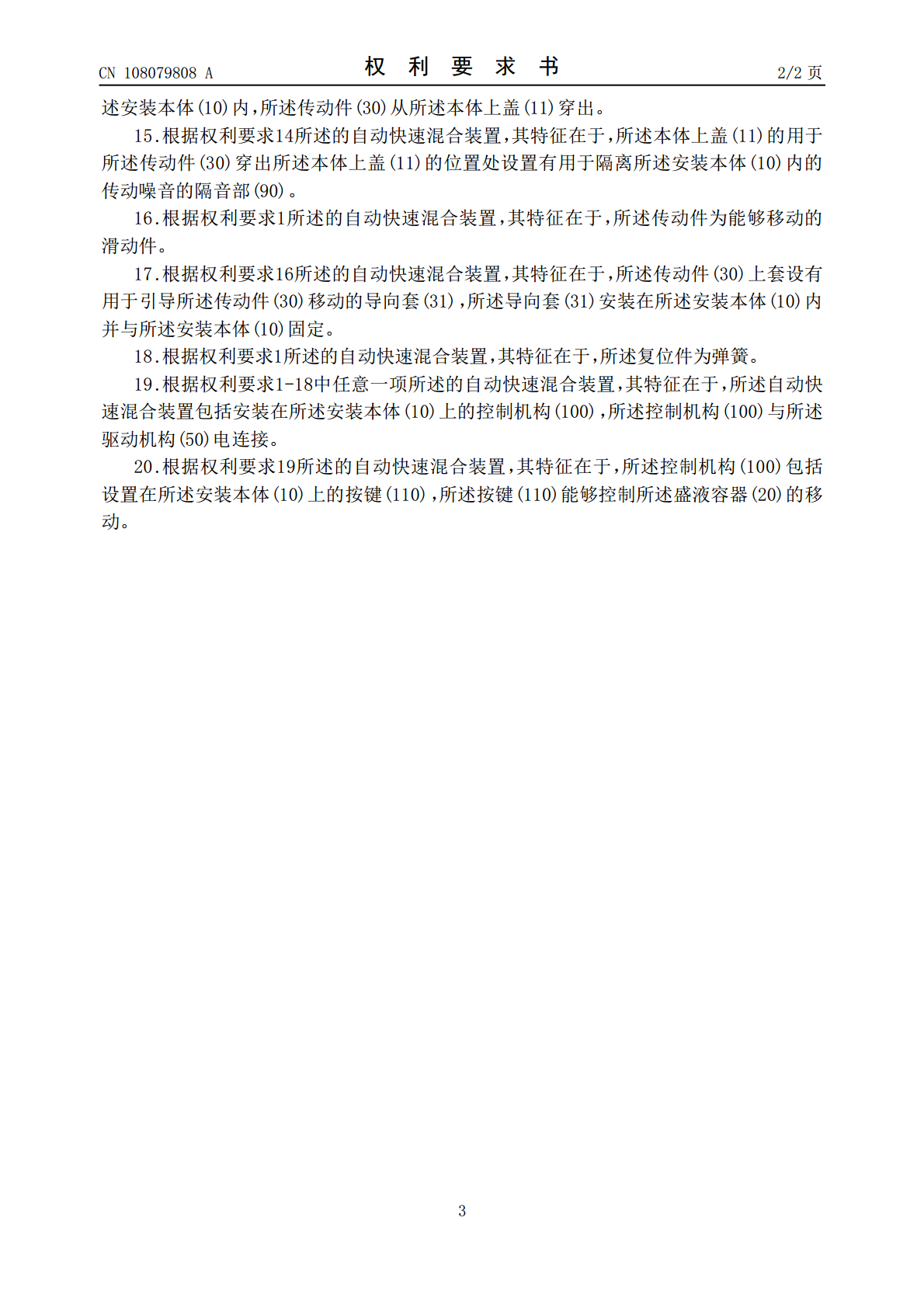

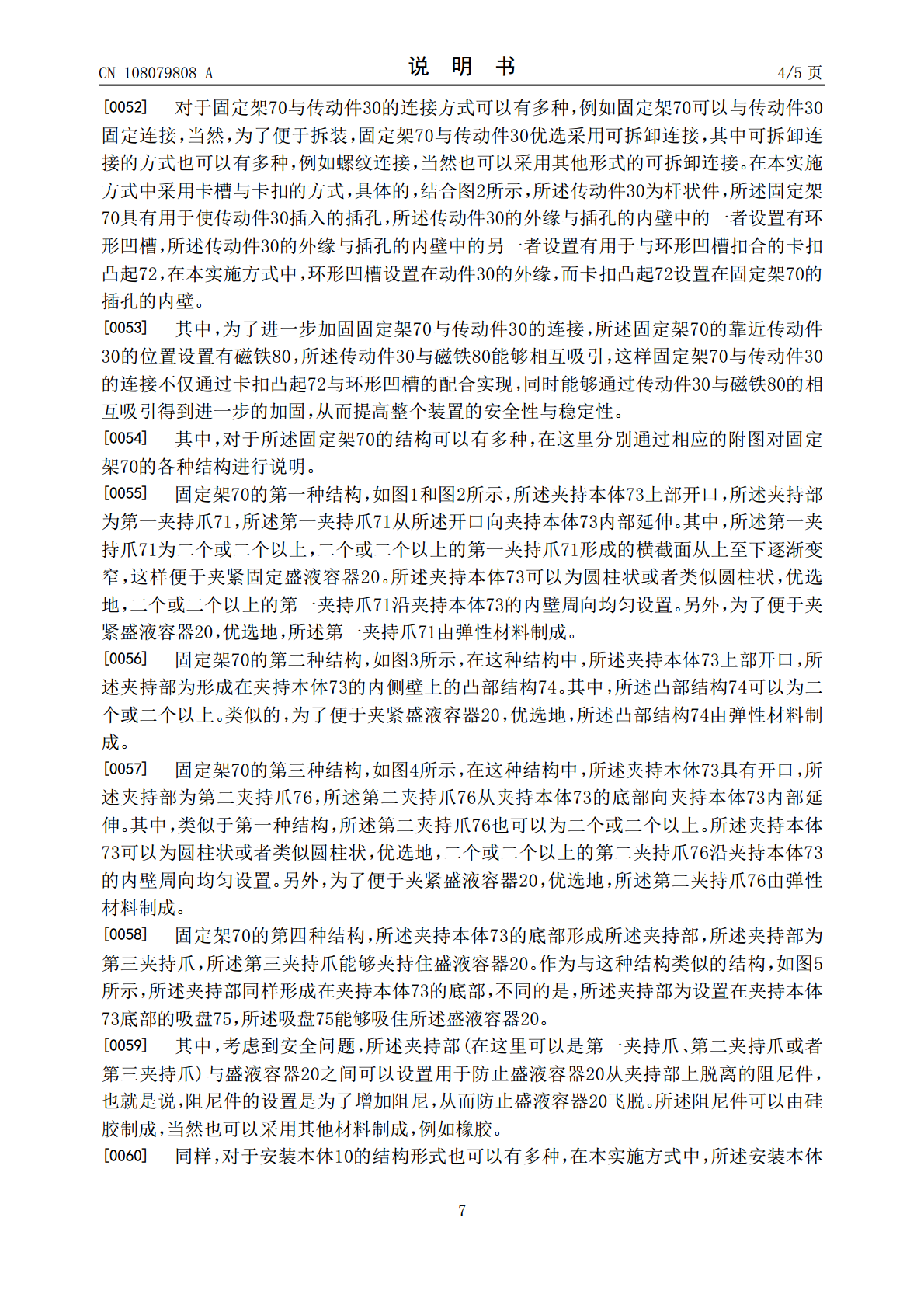

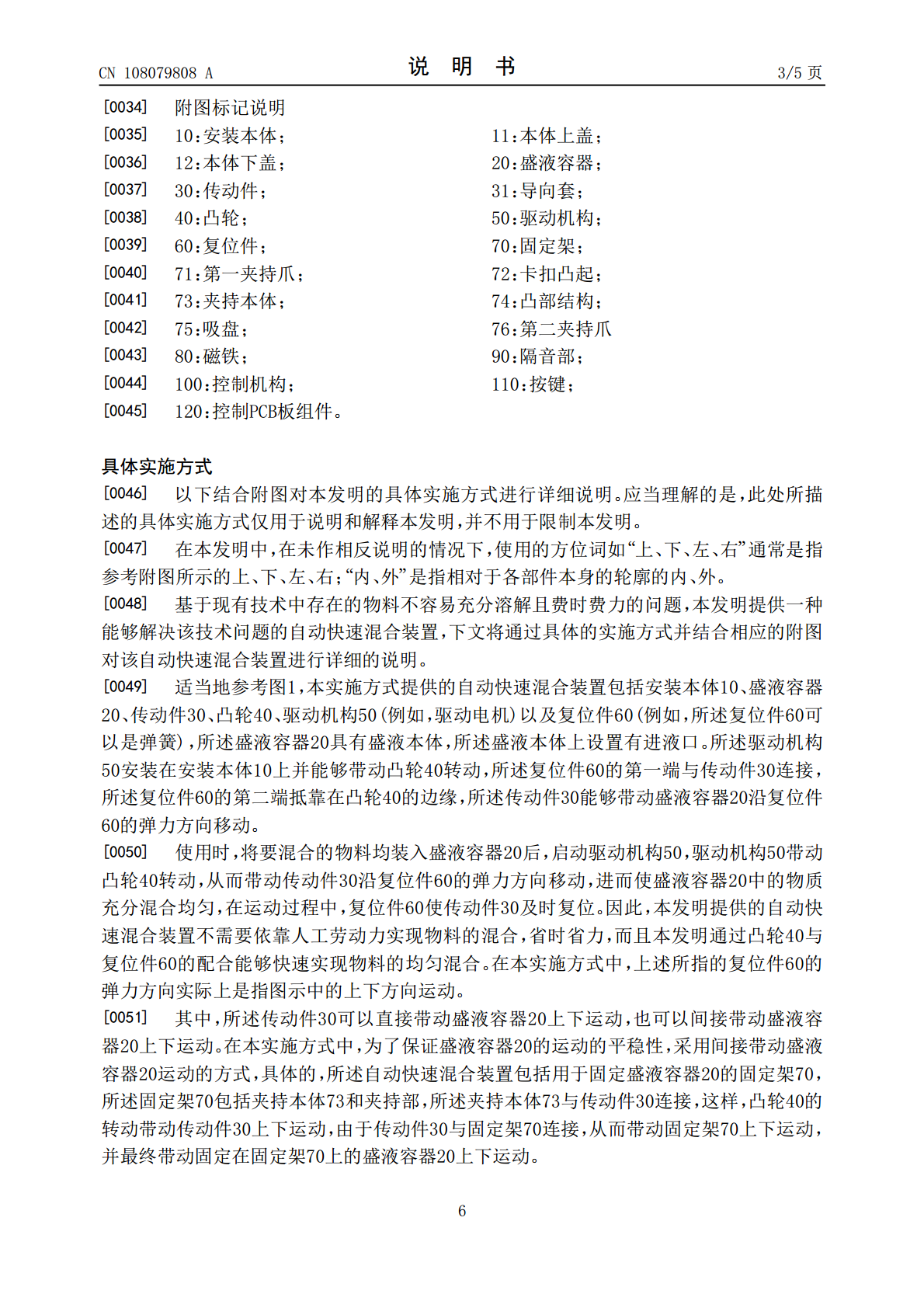

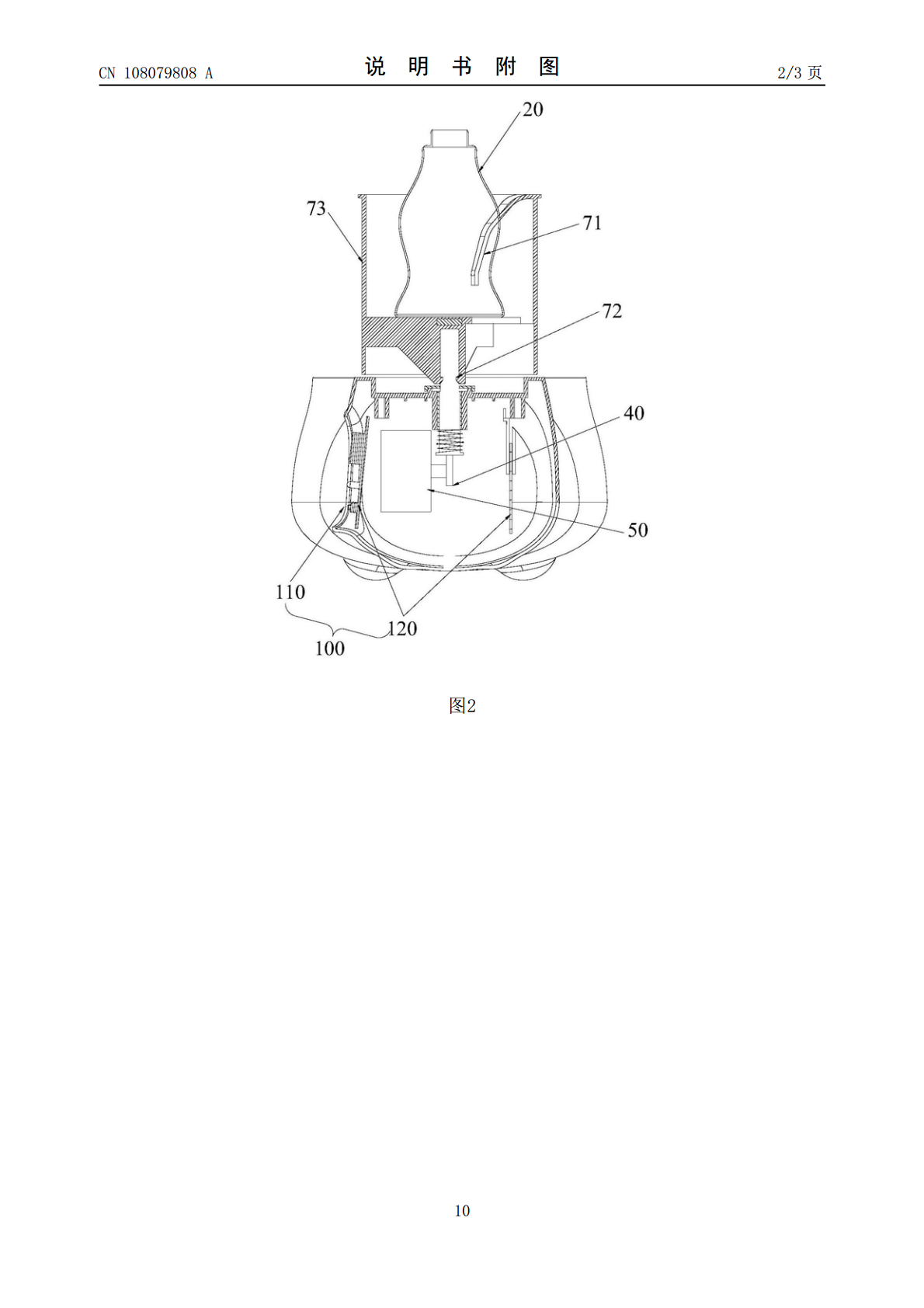

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108079808A(43)申请公布日2018.05.29(21)申请号201611026286.6(22)申请日2016.11.21(71)申请人广东美的生活电器制造有限公司地址528311广东省佛山市顺德区北滘镇三乐路19号申请人美的集团股份有限公司(72)发明人杨长胜(74)专利代理机构北京润平知识产权代理有限公司11283代理人王亚男李翔(51)Int.Cl.B01F1/00(2006.01)B01F9/10(2006.01)B01F11/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称自动快速混合装置(57)摘要本发明涉及物料的混合领域，公开了一种自动快速混合装置，其包括安装本体(10)、盛液容器(20)、传动件(30)、凸轮(40)、驱动机构(50)以及复位件(60)，所述盛液容器(20)具有盛液本体，所述盛液本体上设置有进液口，所述驱动机构(50)安装在所述安装本体(10)上并能够带动所述凸轮(40)转动，所述复位件(60)的第一端与所述传动件(30)连接，所述复位件(60)的第二端抵靠在所述凸轮(40)的边缘，所述传动件(30)能够带动所述盛液容器(20)沿所述复位件(60)的弹力方向移动。本发明提供的自动快速混合装置不需要依靠人工劳动力实现物料的混合，省时省力，而且本发明通过凸轮与复位件的配合能够快速实现物料的均匀混合。CN108079808ACN108079808A权利要求书1/2页1.一种自动快速混合装置，其特征在于，该自动快速混合装置包括安装本体(10)、盛液容器(20)、传动件(30)、凸轮(40)、驱动机构(50)以及复位件(60)，所述盛液容器(20)具有盛液本体，所述盛液本体上设置有进液口，所述驱动机构(50)安装在所述安装本体(10)上并能够带动所述凸轮(40)转动，所述复位件(60)的第一端与所述传动件(30)连接，所述复位件(60)的第二端抵靠在所述凸轮(40)的边缘，所述传动件(30)能够带动所述盛液容器(20)沿所述复位件(60)的弹力方向移动。2.根据权利要求1所述的自动快速混合装置，其特征在于，所述自动快速混合装置包括用于固定所述盛液容器(20)的固定架(70)，所述固定架(70)包括夹持本体(73)和夹持部，所述夹持本体(73)与所述传动件(30)连接。3.根据权利要求2所述的自动快速混合装置，其特征在于，所述固定架(70)具有用于使所述传动件(30)插入的插孔，所述传动件(30)的外缘与所述插孔的内壁中的一者设置有环形凹槽，所述传动件(30)的外缘与所述插孔的内壁中的另一者设置有用于与所述环形凹槽扣合的卡扣凸起(72)。4.根据权利要求3所述的自动快速混合装置，其特征在于，所述固定架(70)的靠近所述传动件(30)的位置设置有磁铁(80)，所述传动件(30)与所述磁铁(80)能够相互吸引。5.根据权利要求2所述的自动快速混合装置，其特征在于，所述夹持本体(73)上部开口，所述夹持部为第一夹持爪(71)，所述第一夹持爪(71)从所述开口向所述夹持本体(73)内部延伸。6.根据权利要求5所述的自动快速混合装置，其特征在于，所述第一夹持爪(71)为二个或二个以上，二个或二个以上的所述第一夹持爪(71)形成的横截面从上至下逐渐变窄。7.根据权利要求5所述的自动快速混合装置，其特征在于，所述第一夹持爪(71)由弹性材料制成。8.根据权利要求2所述的自动快速混合装置，其特征在于，所述夹持本体(73)上部开口，所述夹持部为形成在所述夹持本体(73)的内侧壁上的凸部结构(74)。9.根据权利要求8所述的自动快速混合装置，其特征在于，所述凸部结构(74)由弹性材料制成。10.根据权利要求2所述的自动快速混合装置，其特征在于，所述夹持本体(73)具有开口，所述夹持部为第二夹持爪(76)，所述第二夹持爪(76)从所述夹持本体(73)的底部向所述夹持本体(73)内部延伸。11.根据权利要求2所述的自动快速混合装置，其特征在于，所述夹持本体(73)的底部形成所述夹持部；所述夹持部为第三夹持爪，所述第三夹持爪能够夹持住所述盛液容器(20)；或者所述夹持部为设置在所述夹持本体(73)底部的吸盘(75)，所述吸盘(75)能够吸住所述盛液容器(20)。12.根据权利要求2所述的自动快速混合装置，其特征在于，所述夹持部与所述盛液容器(20)之间设置有用于防止所述盛液容器(20)从所述夹持部上脱离的阻尼件。13.根据权利要求12所述的自动快速混合装置，其特征在于，所述阻尼件由硅胶制成。14.根据权利要求1所述的自动快速混合装置，其特征在于，所述安装本体(10)包括本体上盖(11)和能够与所述本体上盖(11)扣合的本体
