一种切段长度无级可调式青贮饲料收获机的切碎装置及其控制方法.pdf

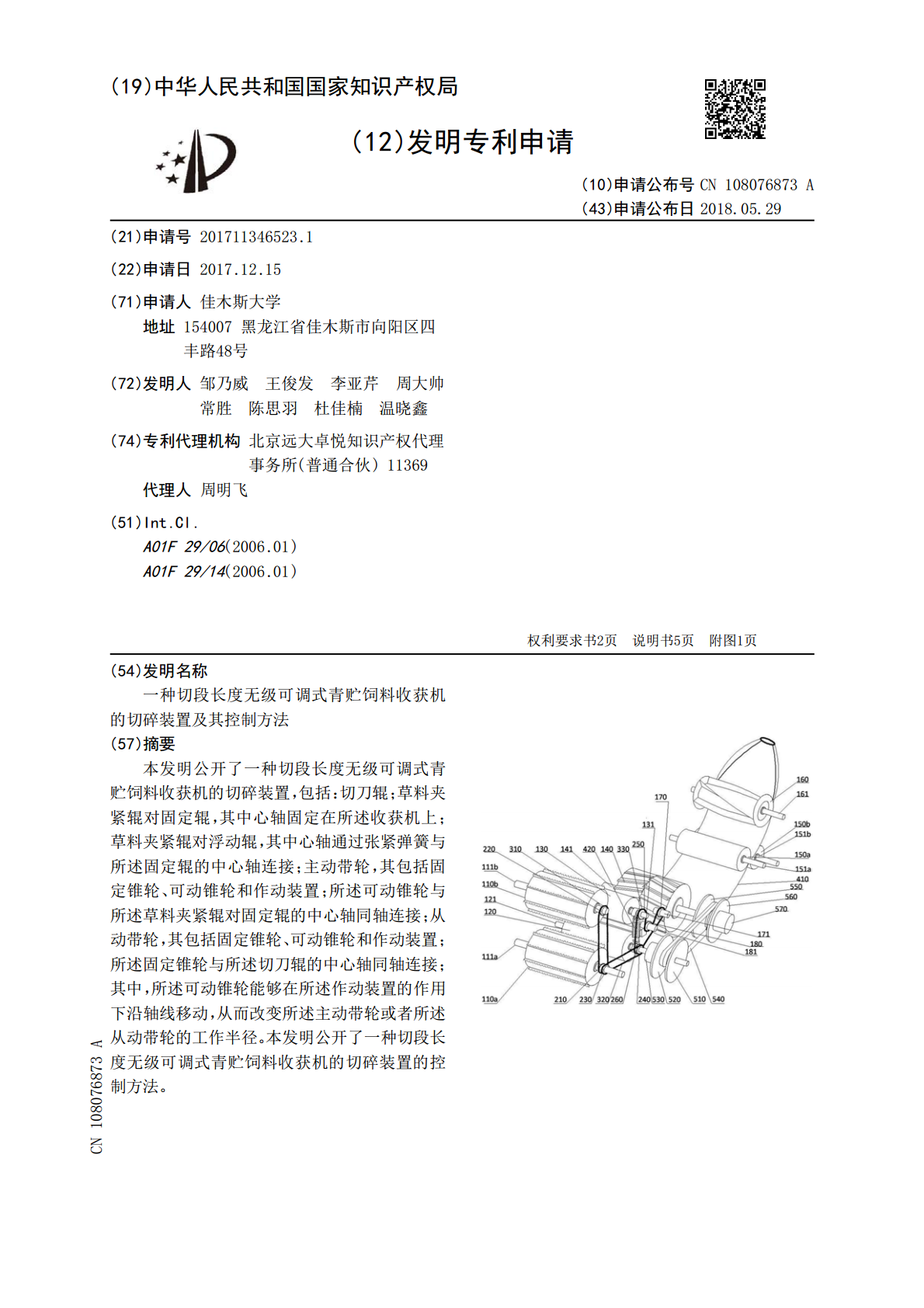

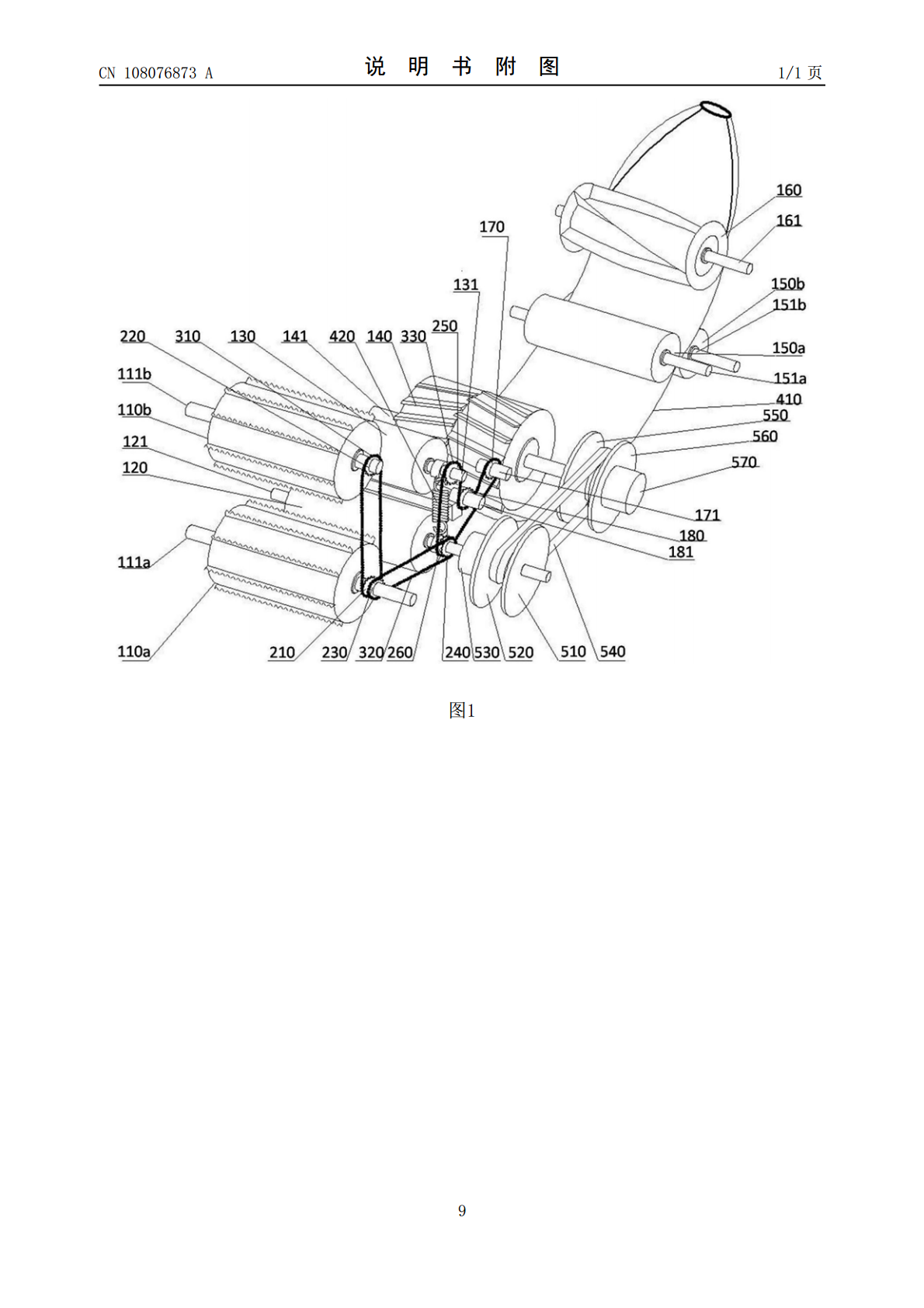

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108076873A(43)申请公布日2018.05.29(21)申请号201711346523.1(22)申请日2017.12.15(71)申请人佳木斯大学地址154007黑龙江省佳木斯市向阳区四丰路48号(72)发明人邹乃威王俊发李亚芹周大帅常胜陈思羽杜佳楠温晓鑫(74)专利代理机构北京远大卓悦知识产权代理事务所(普通合伙)11369代理人周明飞(51)Int.Cl.A01F29/06(2006.01)A01F29/14(2006.01)权利要求书2页说明书5页附图1页(54)发明名称一种切段长度无级可调式青贮饲料收获机的切碎装置及其控制方法(57)摘要本发明公开了一种切段长度无级可调式青贮饲料收获机的切碎装置，包括：切刀辊；草料夹紧辊对固定辊，其中心轴固定在所述收获机上；草料夹紧辊对浮动辊，其中心轴通过张紧弹簧与所述固定辊的中心轴连接；主动带轮，其包括固定锥轮、可动锥轮和作动装置；所述可动锥轮与所述草料夹紧辊对固定辊的中心轴同轴连接；从动带轮，其包括固定锥轮、可动锥轮和作动装置；所述固定锥轮与所述切刀辊的中心轴同轴连接；其中，所述可动锥轮能够在所述作动装置的作用下沿轴线移动，从而改变所述主动带轮或者所述从动带轮的工作半径。本发明公开了一种切段长度无级可调式青贮饲料收获机的切碎装置的控制方法。CN108076873ACN108076873A权利要求书1/2页1.一种切段长度无级可调式青贮饲料收获机的切碎装置，其特征在于，包括：切刀辊；草料夹紧辊对固定辊，其中心轴固定在所述收获机上；草料夹紧辊对浮动辊，其中心轴通过张紧弹簧与所述固定辊的中心轴连接；主动带轮，其包括固定锥轮、可动锥轮和作动装置；所述可动锥轮与所述草料夹紧辊对固定辊的中心轴同轴连接；从动带轮，其包括固定锥轮、可动锥轮和作动装置；所述固定锥轮与所述切刀辊的中心轴同轴连接；其中，所述可动锥轮能够在所述作动装置的作用下沿轴线移动，从而改变所述主动带轮或者所述从动带轮的工作半径；所述主动带轮与所述从动带轮之间通过传动带传递动力。2.如权利要求1所述的切段长度无级可调式青贮饲料收获机的切碎装置，其特征在于，还包括：草料喂入辊对下辊，其具有草料喂入辊对下辊中心轴，在一侧设置第一传动链轮；草料喂入辊对上辊，其具有草料喂入辊对上辊中心轴，在一侧设置第二传动链轮；其中，所述第一传动链轮和所述第二传动链轮同侧设置，通过第一传动链条连接。3.如权利要求2所述的切段长度无级可调式青贮饲料收获机的切碎装置，其特征在于，草料喂入辊对下辊中心轴的一侧设置第三传动链轮，所述草料夹紧辊对固定辊的中心轴一侧设置第四传动链轮；其中，所述第三传动链轮和所述第四传动链轮同侧设置，通过第二传动链条连接，并且所述第一传动链轮和所述第三传动链轮同轴设置。4.如权利要求3所述的切段长度无级可调式青贮饲料收获机的切碎装置，其特征在于，还包括：支撑链轮；张紧链轮；所述草料夹紧辊对浮动辊的中心轴一侧设置第五传动链轮，所述草料夹紧辊对固定辊的中心轴一侧设置第六传动链轮；其中，所述支撑链轮、所述张紧链轮、所述第五传动链轮和所述第六传动链轮同侧设置，通过第三传动链条连接，所述第四传动链轮和所述第六传动链轮同轴设置。5.如权利要求4所述的切段长度无级可调式青贮饲料收获机的切碎装置，其特征在于，所述主动带轮的作动装置使可动锥轮向固定锥轮靠近时，所述主动带轮的工作半径增大；以及所述主动带轮的作动装置使可动锥轮向固定锥轮远离时，所述主动带轮的工作半径减小。6.如权利要求4所述的切段长度无级可调式青贮饲料收获机的切碎装置，其特征在于，所述从动带轮的作动装置使可动锥轮向固定锥轮靠近时，所述从动带轮的工作半径增大；以及所述从动带轮的作动装置使可动锥轮向固定锥轮远离时，所述从动带轮的工作半径减小。2CN108076873A权利要求书2/2页7.一种切段长度无级可调式青贮饲料收获机的切碎装置的控制方法，其特征在于，使用如权利要求1-6所述的切碎装置，包括：当所述青贮饲料收获机的切段长度变短时，控制所述主动带轮可动锥轮旁的作动装置使两个锥轮产生相向运动，同时控制所述从动带轮可动锥轮旁的作动装置使两锥轮产生相离运动；当所述青贮饲料收获机的切段长度变长时，控制所述主动带轮可动锥轮旁的作动装置使两个锥轮产生相离运动，同时控制所述从动带轮可动锥轮旁的作动装置使两锥轮产生相向运动。3CN108076873A说明书1/5页一种切段长度无级可调式青贮饲料收获机的切碎装置及其控制方法技术领域[0001]本发明涉及农牧业机械领域，具体涉及一种切段长度无级可调式青贮饲料收获机的切碎装置及其控制方法。背景技术[0002]为了适应畜牧业飞速发展的需求，用于耕种青贮饲料的土地面积越来越呈现出
