可拆卸更换模具的草坪剪.pdf

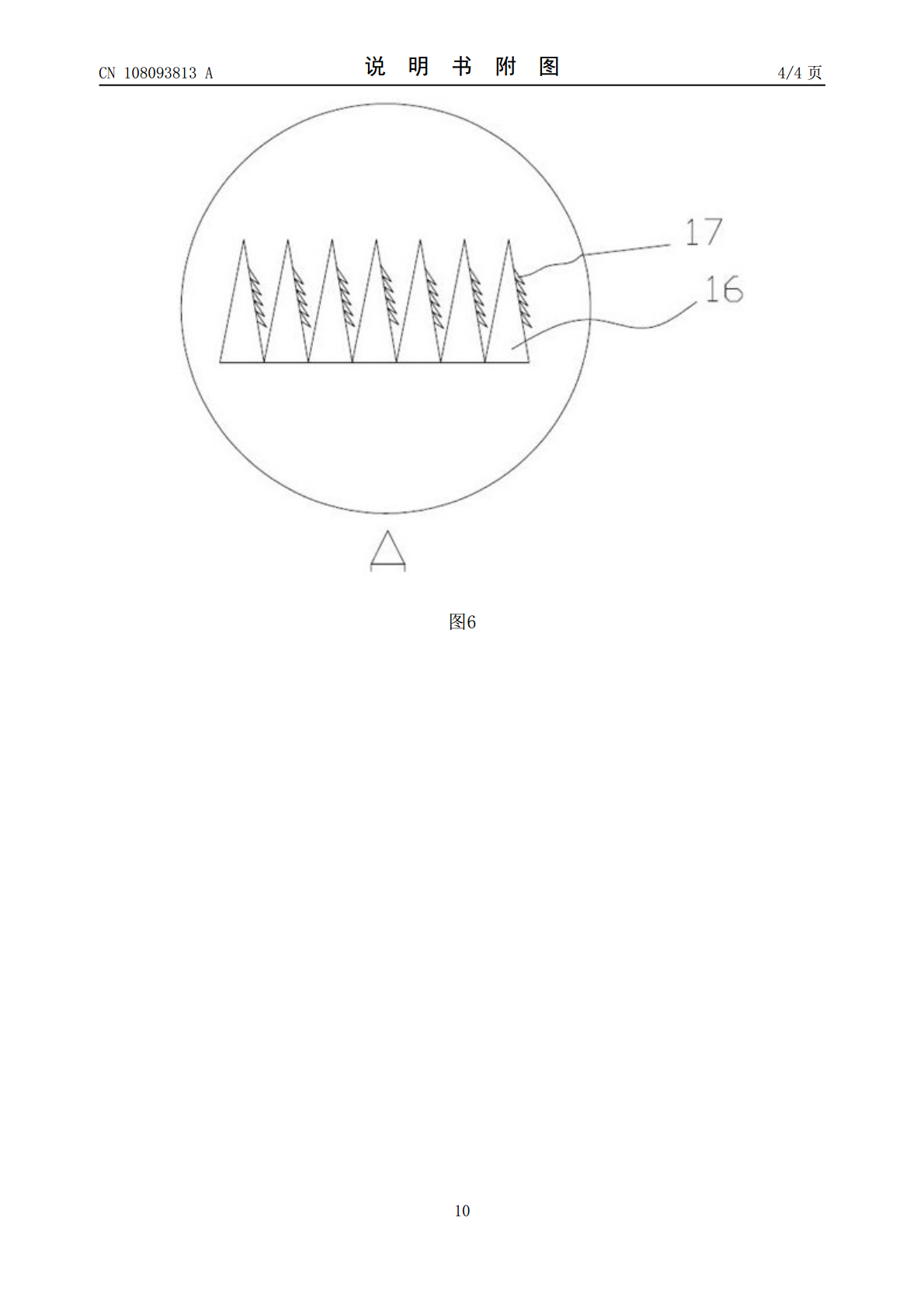

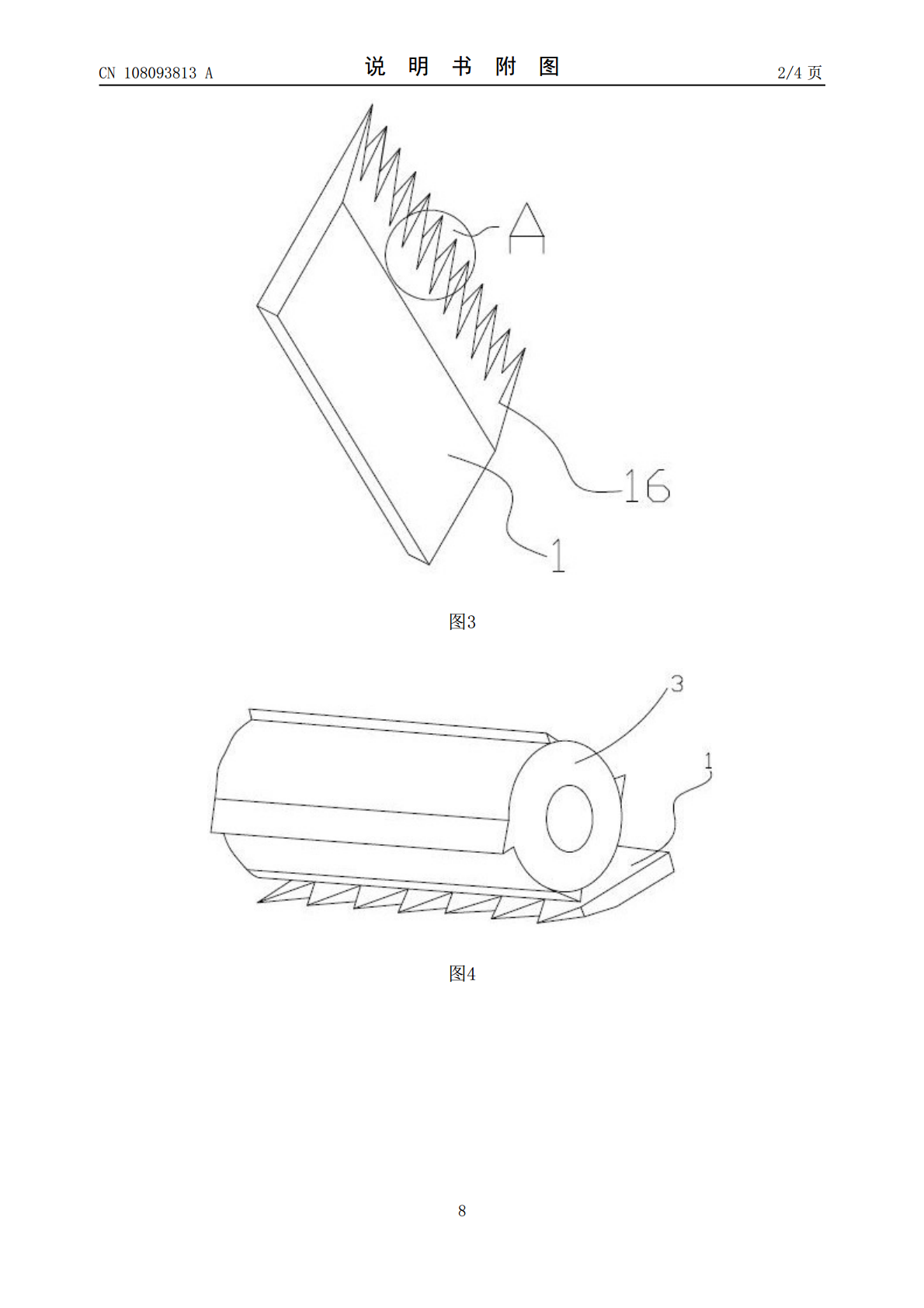

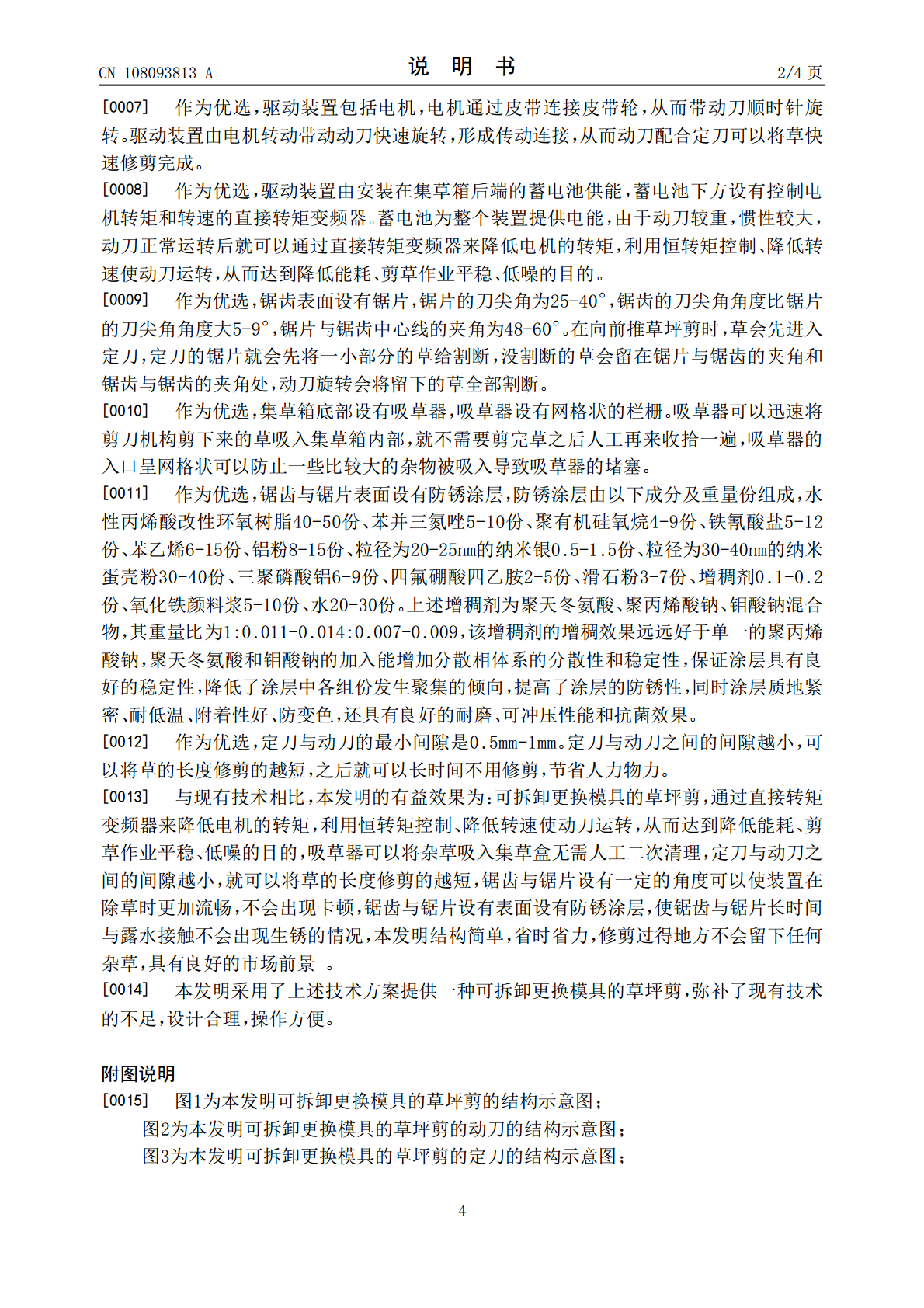

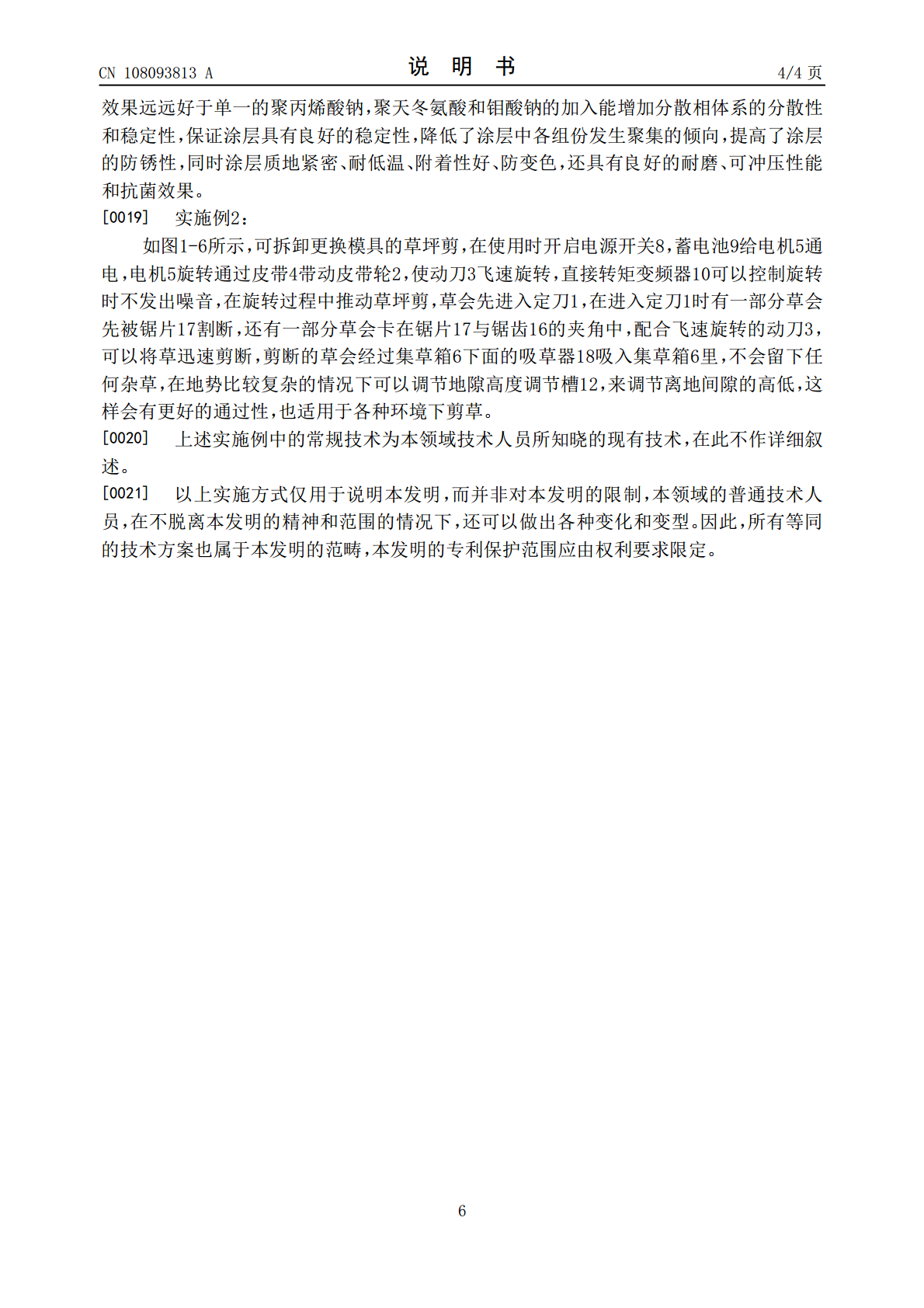

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108093813A(43)申请公布日2018.06.01(21)申请号201711224046.1(22)申请日2017.11.29(71)申请人兰溪市顺光园艺技术有限公司地址321100浙江省金华市兰溪市兰江街道李渔路162号(72)发明人杨洋(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.A01D34/52(2006.01)A01D34/62(2006.01)权利要求书1页说明书4页附图4页(54)发明名称可拆卸更换模具的草坪剪(57)摘要本发明公开一种可拆卸更换模具的草坪剪，属于园艺技术领域，包括底盘、集草箱、剪刀机构、驱动装置，底盘上装有行走轮，行走轮中间设有行走轮轴，行走轮轴设置在地隙高度调节槽内，并通过连接件可拆连接，底盘上方与集草箱相连，集草箱上方设有手柄，手柄的一侧设有电源开关，集草箱前端安装有剪刀机构。本装置结构简单，高度机械传动效率高，传动过程平稳流畅，能源利用率大，具有良好的市场前景。CN108093813ACN108093813A权利要求书1/1页1.可拆卸更换模具的草坪剪，包括底盘（11）、集草箱（6）、剪刀机构、驱动装置，其特征在于：所述底盘（11）上装有行走轮（13），所述行走轮（13）中间设有行走轮轴（14），所述行走轮轴（14）设置在地隙高度调节槽（12）内，并通过连接件可拆连接，所述底盘（11）上方与集草箱（6）相连，所述集草箱（6）上方设有手柄（7），所述手柄（7）的一侧设有电源开关（8），所述集草箱（6）前端安装有剪刀机构。2.根据权利要求1所述的可拆卸更换模具的草坪剪，其特征在于：所述剪刀机构包括定刀（1），所述定刀（1）具有一个水平设置的刀体，所述刀体前端设有锯齿（16），所述定刀（1）上方安装有动刀（3），所述动刀（3）为回转辊结构，所述回转辊的周向设置有多条与回转辊轴线相平行的刀齿（15），所述刀齿（15）朝向动刀（3）的转动方向倾斜。3.根据权利要求1所述的可拆卸更换模具的草坪剪，其特征在于：所述驱动装置包括电机（5），所述电机（5）通过皮带（4）连接皮带轮（2），从而带动刀（3）顺时针旋转。4.根据权利要求1所述的可拆卸更换模具的草坪剪，其特征在于：所述驱动装置由安装在集草箱（6）后端的蓄电池（9）供能，所述蓄电池（9）下方设有控制电机（5）转矩和转速的直接转矩变频器（10）。5.根据权利要求1所述的可拆卸更换模具的草坪剪，其特征在于：所述锯齿（16）表面设有锯片（17），所述锯片（17）的刀尖角为25-40°，所述锯齿（16）的刀尖角角度比锯片（17）的刀尖角角度大5-9°，所述锯片(17)与锯齿（16）中心线的夹角为48-60°。6.根据权利要求1所述的可拆卸更换模具的草坪剪，其特征在于：所述集草箱（6）底部设有吸草器（18），所述吸草器（18）设有网格状的栏栅。7.根据权利要求1所述的可拆卸更换模具的草坪剪，其特征在于：所述定刀（1）与动刀（3）的最小间隙是3mm-5mm。2CN108093813A说明书1/4页可拆卸更换模具的草坪剪技术领域[0001]本发明属于园艺技术领域，具体涉及一种可拆卸更换模具的草坪剪。背景技术[0002]剪草机是园林养护常用的设备，主要用于草坪的修葺。现有的剪草机根据动力源不同可分为柴油剪草机和汽油剪草机，根据运动方式分手推式剪草机和坐骑式剪草机，此类剪草机的缺点就是噪音大，扰民。为此市面上出现了一些电动的剪草机，此类剪草机一种是接有线的电源驱动，一种是蓄电池驱动。接有线的电源的剪草坪不受切割方式的困扰，都能达到静音剪草坪的效果，但受电源的制约，有线的电源很不方便，并且在野外剪草就无能为力。蓄电池驱动的剪草机无论是高速回转冲击式（如尼龙绳式剪草机），还是锯齿刀式的机械回转体，耗费能量都非常快，且消耗的无用功比重较高。另有一些蓄电池驱动的往复式的剪草机，也是比较耗费能量的，从回转的电机变换到往复式切割，机械效率低，而且切割的速度很高，也比较耗费能量。[0003]现有技术如，中国发明授权专利文献，授权公告号CN104509310A，该发明具体提供了一种草坪剪草机，包括草叶排出口，蓄电池，草叶排出口与草叶粉碎机的入口机械对接，草叶粉碎机的出口处设置有连通风机的输风管，输风管表面上设置有从草叶粉碎机出口处向外吹风的出风孔，草叶粉碎机以及风机均与蓄电池电连接。该发明通过对草坪剪草机排出的废草叶进行粉碎并通过风机将粉碎后的碎草屑吹出去，使其均匀的铺洒在草坪里，有利于草叶的腐烂还田，对草丛的生长提供了有机肥料。另外由于草屑细小且均匀散落在草从中，所以也不影响草坪的外观整洁性，但是其修剪效果不是很好，修剪后的草大部分都需要再次清
