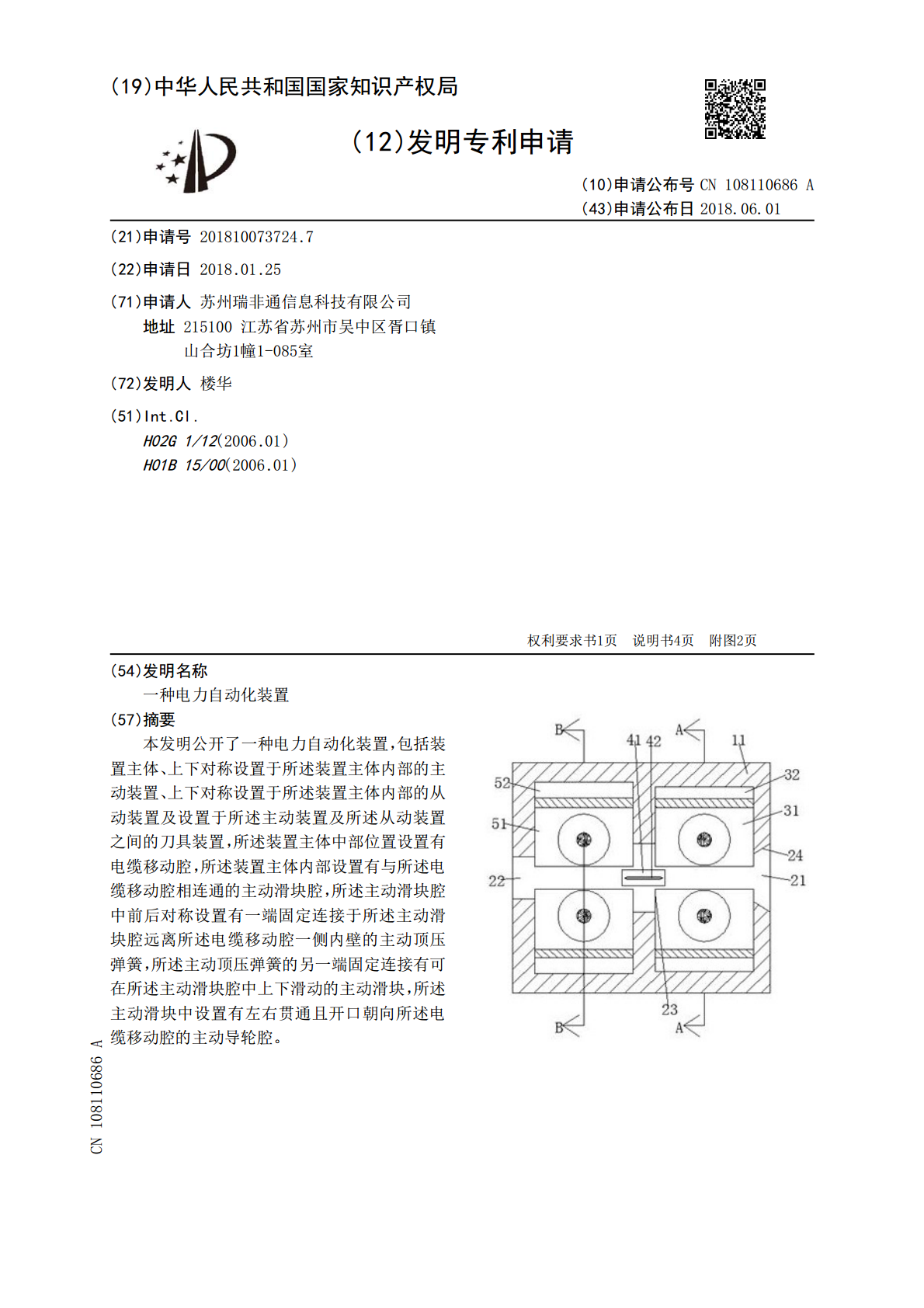

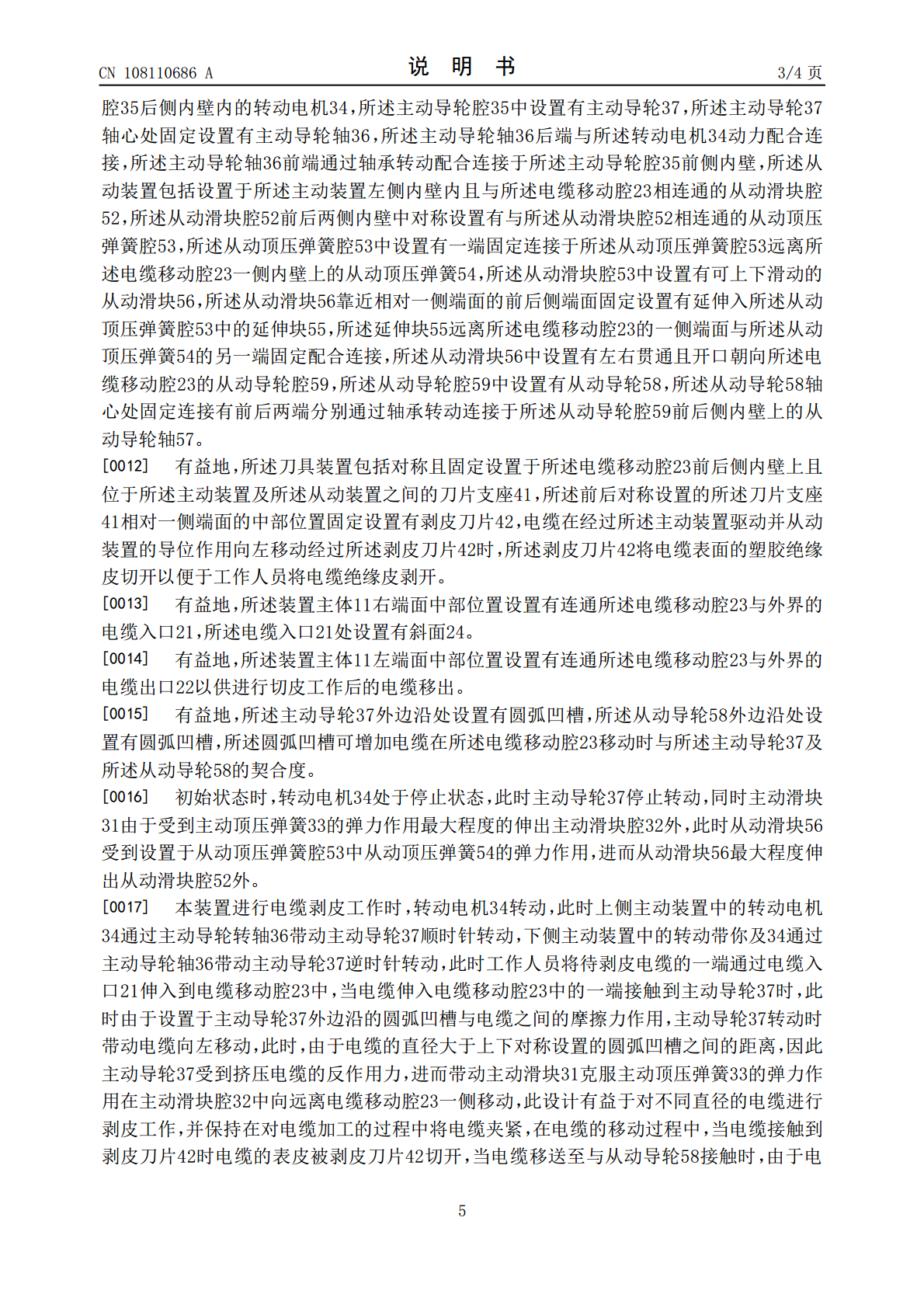

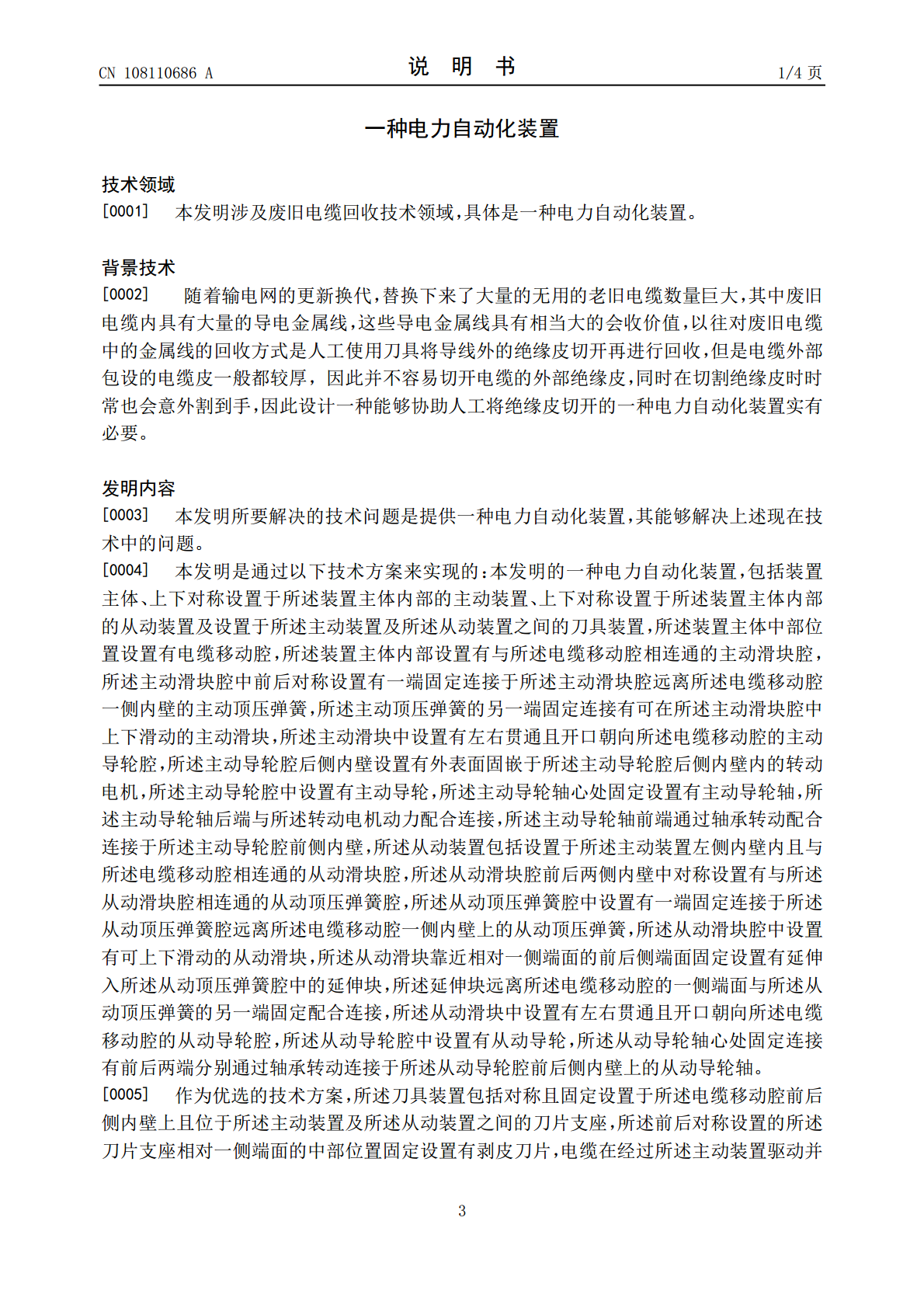

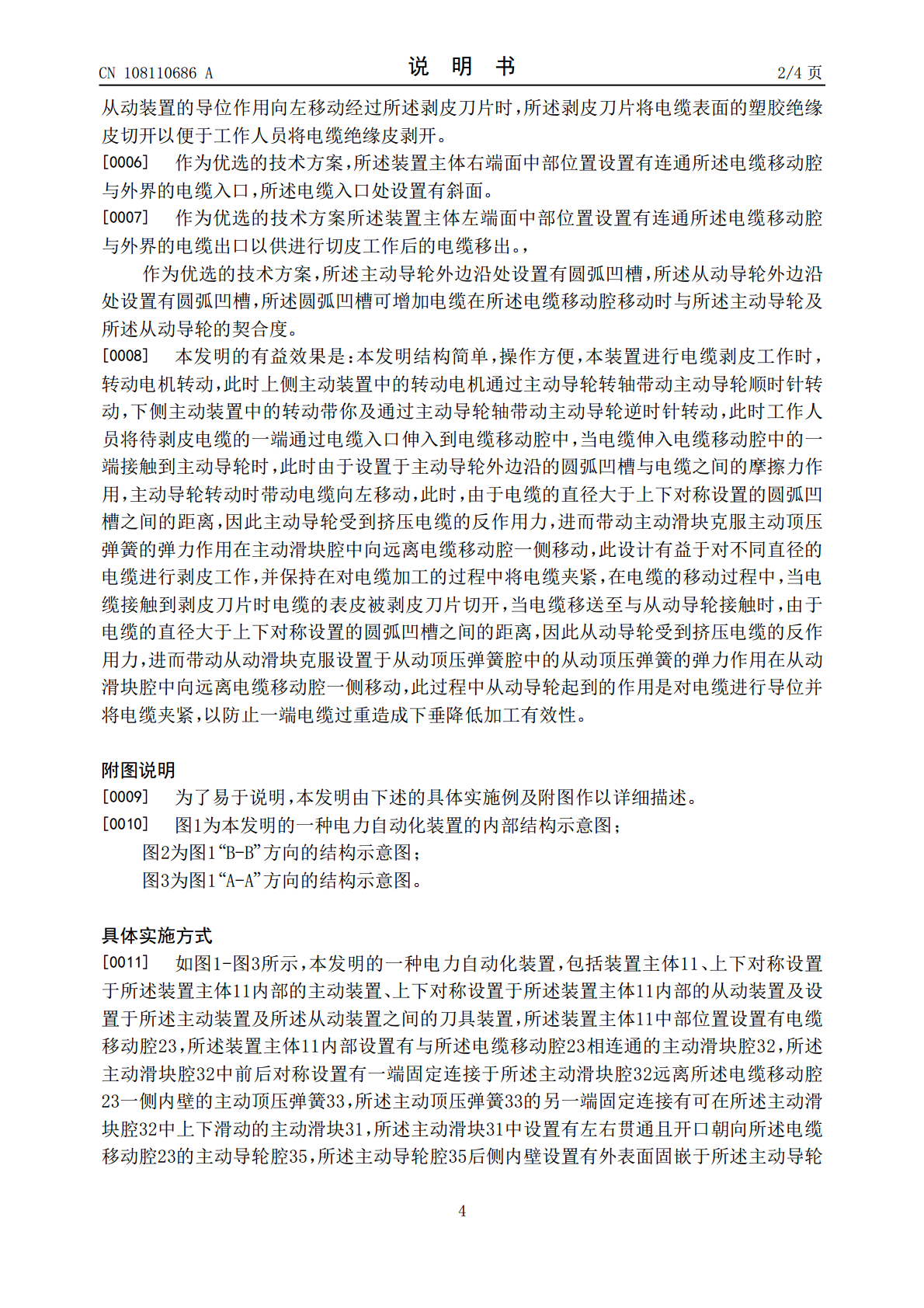

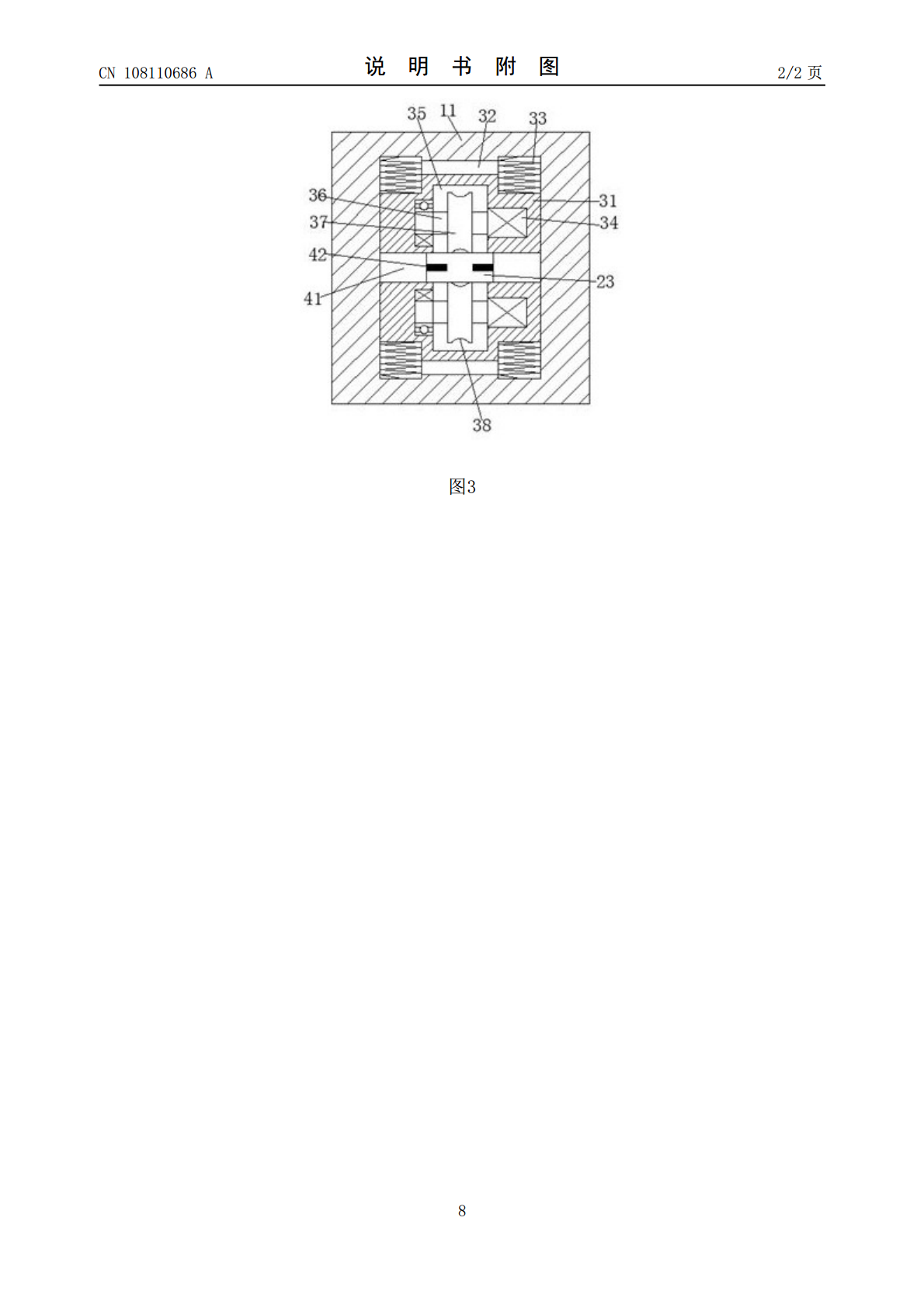

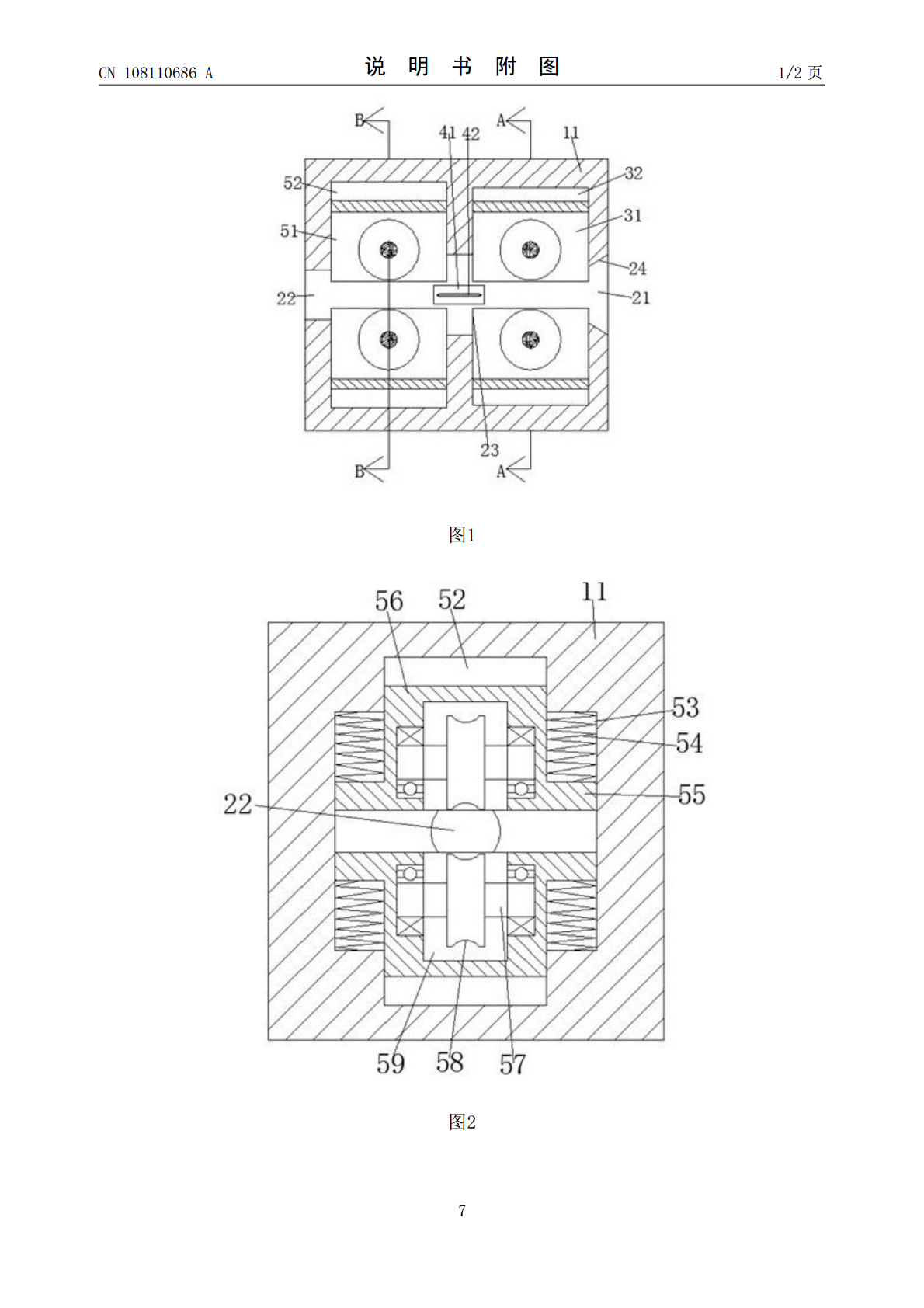

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108110686A(43)申请公布日2018.06.01(21)申请号201810073724.7(22)申请日2018.01.25(71)申请人苏州瑞非通信息科技有限公司地址215100江苏省苏州市吴中区胥口镇山合坊1幢1-085室(72)发明人楼华(51)Int.Cl.H02G1/12(2006.01)H01B15/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种电力自动化装置(57)摘要本发明公开了一种电力自动化装置，包括装置主体、上下对称设置于所述装置主体内部的主动装置、上下对称设置于所述装置主体内部的从动装置及设置于所述主动装置及所述从动装置之间的刀具装置，所述装置主体中部位置设置有电缆移动腔，所述装置主体内部设置有与所述电缆移动腔相连通的主动滑块腔，所述主动滑块腔中前后对称设置有一端固定连接于所述主动滑块腔远离所述电缆移动腔一侧内壁的主动顶压弹簧，所述主动顶压弹簧的另一端固定连接有可在所述主动滑块腔中上下滑动的主动滑块，所述主动滑块中设置有左右贯通且开口朝向所述电缆移动腔的主动导轮腔。CN108110686ACN108110686A权利要求书1/1页1.一种电力自动化装置，包括装置主体、上下对称设置于所述装置主体内部的主动装置、上下对称设置于所述装置主体内部的从动装置及设置于所述主动装置及所述从动装置之间的刀具装置，所述装置主体中部位置设置有电缆移动腔，所述装置主体内部设置有与所述电缆移动腔相连通的主动滑块腔，所述主动滑块腔中前后对称设置有一端固定连接于所述主动滑块腔远离所述电缆移动腔一侧内壁的主动顶压弹簧，所述主动顶压弹簧的另一端固定连接有可在所述主动滑块腔中上下滑动的主动滑块，所述主动滑块中设置有左右贯通且开口朝向所述电缆移动腔的主动导轮腔，所述主动导轮腔后侧内壁设置有外表面固嵌于所述主动导轮腔后侧内壁内的转动电机，所述主动导轮腔中设置有主动导轮，所述主动导轮轴心处固定设置有主动导轮轴，所述主动导轮轴后端与所述转动电机动力配合连接，所述主动导轮轴前端通过轴承转动配合连接于所述主动导轮腔前侧内壁，所述从动装置包括设置于所述主动装置左侧内壁内且与所述电缆移动腔相连通的从动滑块腔，所述从动滑块腔前后两侧内壁中对称设置有与所述从动滑块腔相连通的从动顶压弹簧腔，所述从动顶压弹簧腔中设置有一端固定连接于所述从动顶压弹簧腔远离所述电缆移动腔一侧内壁上的从动顶压弹簧，所述从动滑块腔中设置有可上下滑动的从动滑块，所述从动滑块靠近相对一侧端面的前后侧端面固定设置有延伸入所述从动顶压弹簧腔中的延伸块，所述延伸块远离所述电缆移动腔的一侧端面与所述从动顶压弹簧的另一端固定配合连接，所述从动滑块中设置有左右贯通且开口朝向所述电缆移动腔的从动导轮腔，所述从动导轮腔中设置有从动导轮，所述从动导轮轴心处固定连接有前后两端分别通过轴承转动连接于所述从动导轮腔前后侧内壁上的从动导轮轴。2.根据权利要求1所述的一种电力自动化装置，其特征在于：所述刀具装置包括对称且固定设置于所述电缆移动腔前后侧内壁上且位于所述主动装置及所述从动装置之间的刀片支座，所述前后对称设置的所述刀片支座相对一侧端面的中部位置固定设置有剥皮刀片，电缆在经过所述主动装置驱动并从动装置的导位作用向左移动经过所述剥皮刀片时，所述剥皮刀片将电缆表面的塑胶绝缘皮切开以便于工作人员将电缆绝缘皮剥开。3.根据权利要求1所述的一种电力自动化装置，其特征在于：所述装置主体右端面中部位置设置有连通所述电缆移动腔与外界的电缆入口，所述电缆入口处设置有斜面。4.根据权利要求1所述的一种电力自动化装置，其特征在于：所述装置主体左端面中部位置设置有连通所述电缆移动腔与外界的电缆出口以供进行切皮工作后的电缆移出。5.根据权利要求1所述的一种电力自动化装置，其特征在于：所述主动导轮外边沿处设置有圆弧凹槽，所述从动导轮外边沿处设置有圆弧凹槽，所述圆弧凹槽可增加电缆在所述电缆移动腔移动时与所述主动导轮及所述从动导轮的契合度。2CN108110686A说明书1/4页一种电力自动化装置技术领域[0001]本发明涉及废旧电缆回收技术领域，具体是一种电力自动化装置。背景技术[0002]随着输电网的更新换代，替换下来了大量的无用的老旧电缆数量巨大，其中废旧电缆内具有大量的导电金属线，这些导电金属线具有相当大的会收价值，以往对废旧电缆中的金属线的回收方式是人工使用刀具将导线外的绝缘皮切开再进行回收，但是电缆外部包设的电缆皮一般都较厚，因此并不容易切开电缆的外部绝缘皮，同时在切割绝缘皮时时常也会意外割到手，因此设计一种能够协助人工将绝缘皮切开的一种电力自动化装置实有必要。发明内容[0003]本发明所要解决的技术问题是提供一种
