一种金属薄膜裁剪装置.pdf

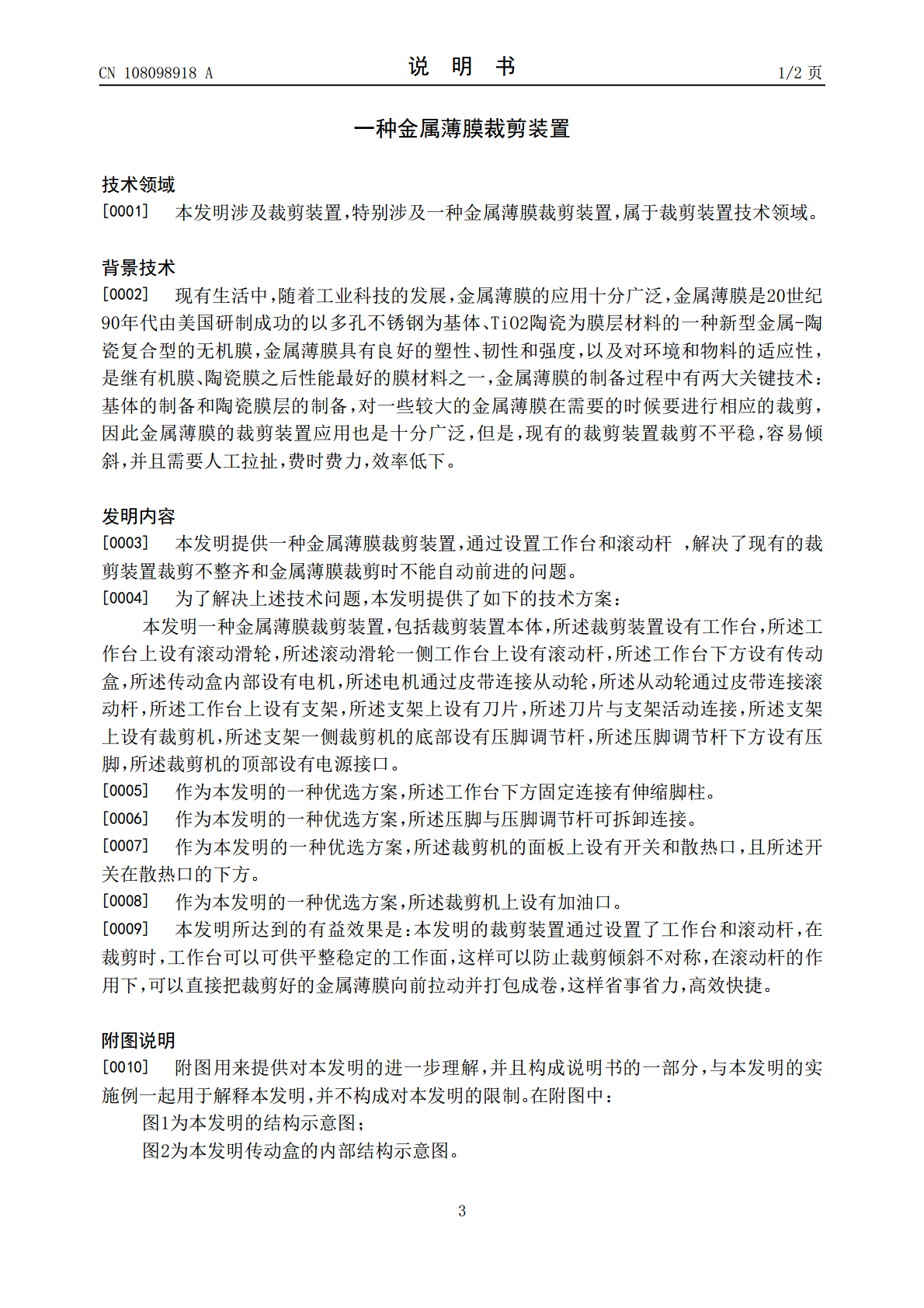

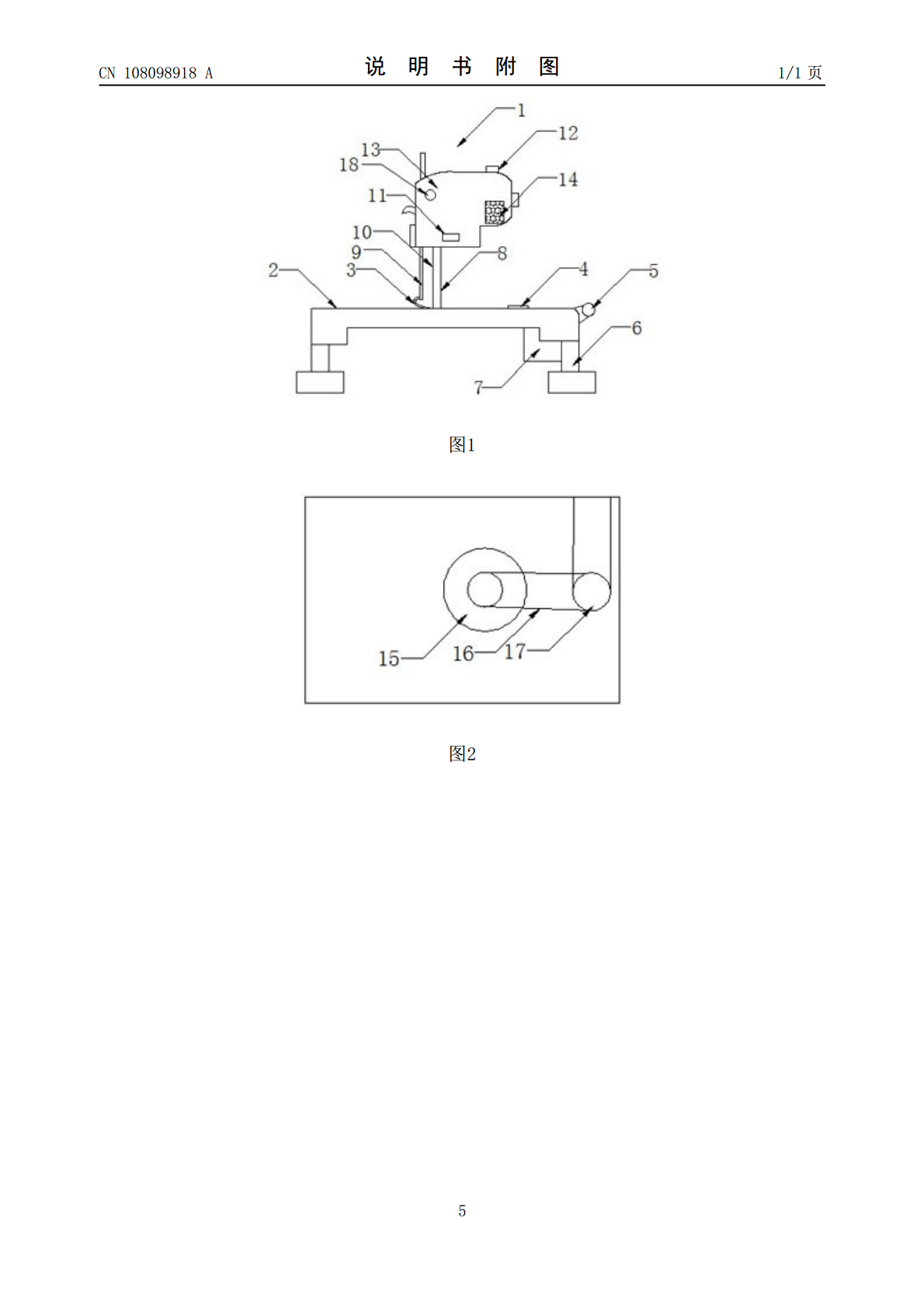

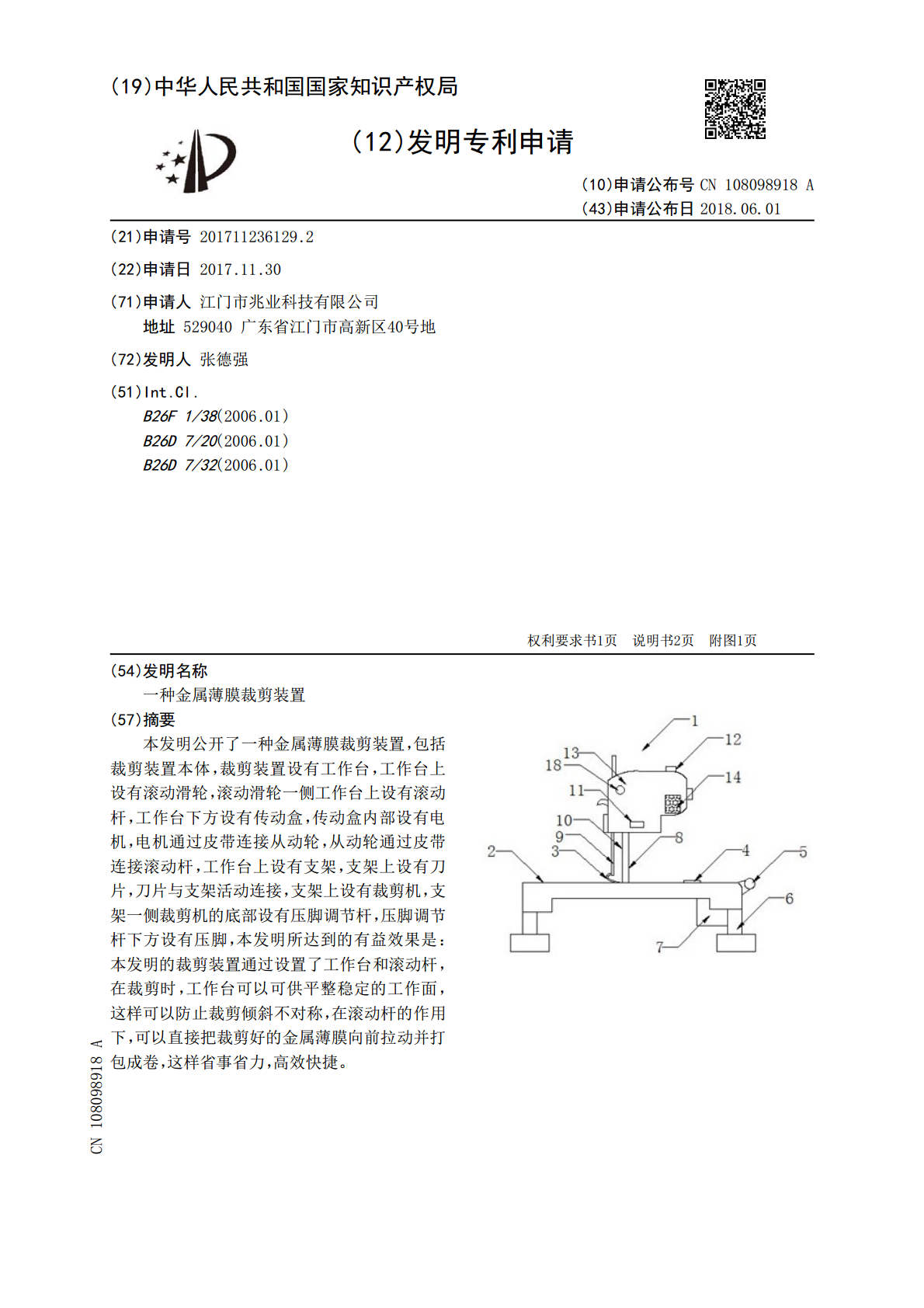

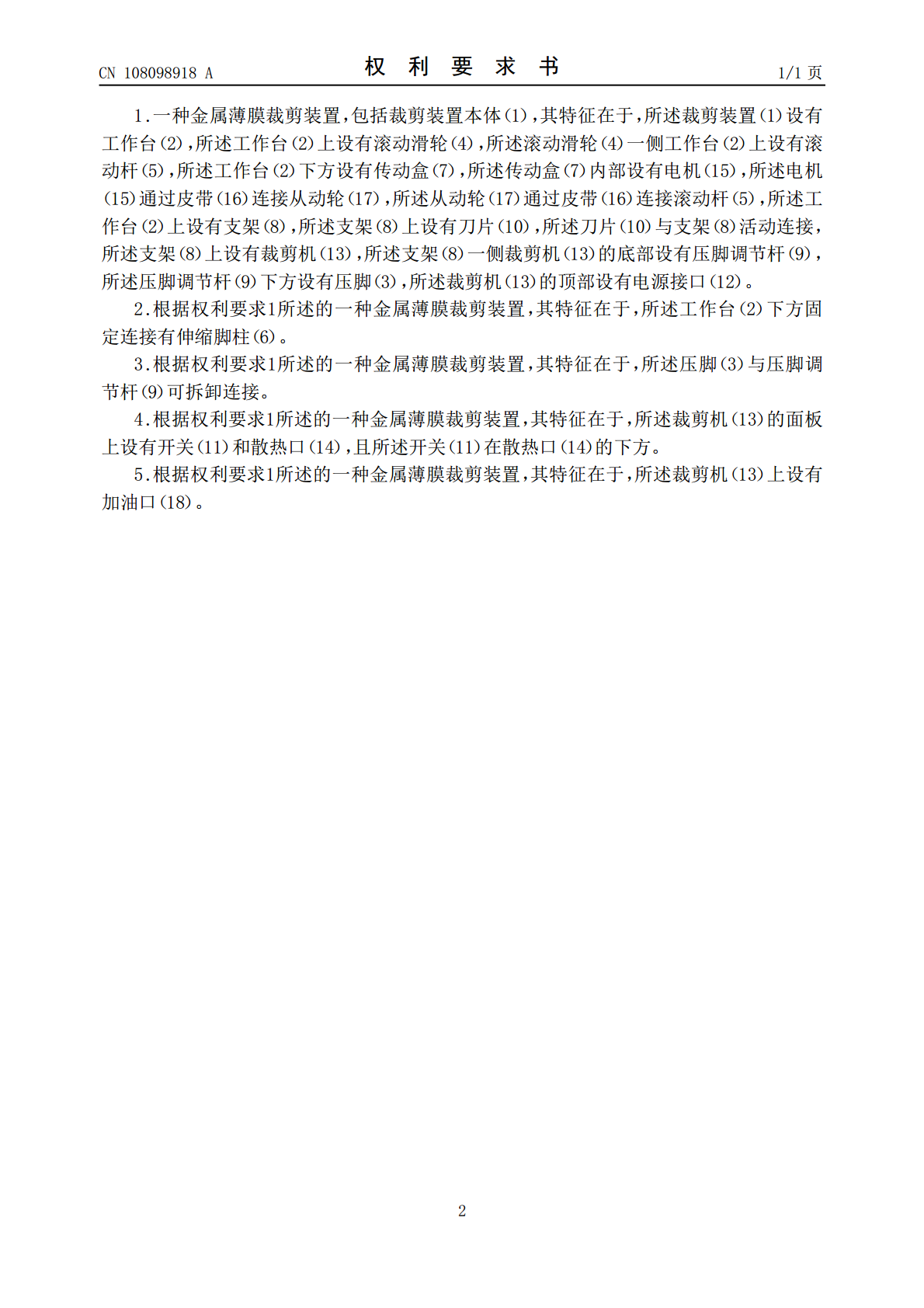

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108098918A(43)申请公布日2018.06.01(21)申请号201711236129.2(22)申请日2017.11.30(71)申请人江门市兆业科技有限公司地址529040广东省江门市高新区40号地(72)发明人张德强(51)Int.Cl.B26F1/38(2006.01)B26D7/20(2006.01)B26D7/32(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种金属薄膜裁剪装置(57)摘要本发明公开了一种金属薄膜裁剪装置，包括裁剪装置本体，裁剪装置设有工作台，工作台上设有滚动滑轮，滚动滑轮一侧工作台上设有滚动杆，工作台下方设有传动盒，传动盒内部设有电机，电机通过皮带连接从动轮，从动轮通过皮带连接滚动杆，工作台上设有支架，支架上设有刀片，刀片与支架活动连接，支架上设有裁剪机，支架一侧裁剪机的底部设有压脚调节杆，压脚调节杆下方设有压脚，本发明所达到的有益效果是：本发明的裁剪装置通过设置了工作台和滚动杆，在裁剪时，工作台可以可供平整稳定的工作面，这样可以防止裁剪倾斜不对称，在滚动杆的作用下，可以直接把裁剪好的金属薄膜向前拉动并打包成卷，这样省事省力，高效快捷。CN108098918ACN108098918A权利要求书1/1页1.一种金属薄膜裁剪装置，包括裁剪装置本体（1），其特征在于，所述裁剪装置（1）设有工作台（2），所述工作台（2）上设有滚动滑轮（4），所述滚动滑轮（4）一侧工作台（2）上设有滚动杆（5），所述工作台（2）下方设有传动盒（7），所述传动盒（7）内部设有电机（15），所述电机（15）通过皮带（16）连接从动轮（17），所述从动轮（17）通过皮带（16）连接滚动杆（5），所述工作台（2）上设有支架（8），所述支架（8）上设有刀片（10），所述刀片（10）与支架（8）活动连接，所述支架（8）上设有裁剪机（13），所述支架（8）一侧裁剪机（13）的底部设有压脚调节杆（9），所述压脚调节杆（9）下方设有压脚（3），所述裁剪机（13）的顶部设有电源接口（12）。2.根据权利要求1所述的一种金属薄膜裁剪装置，其特征在于，所述工作台（2）下方固定连接有伸缩脚柱（6）。3.根据权利要求1所述的一种金属薄膜裁剪装置，其特征在于，所述压脚（3）与压脚调节杆（9）可拆卸连接。4.根据权利要求1所述的一种金属薄膜裁剪装置，其特征在于，所述裁剪机（13）的面板上设有开关（11）和散热口（14），且所述开关（11）在散热口（14）的下方。5.根据权利要求1所述的一种金属薄膜裁剪装置，其特征在于，所述裁剪机（13）上设有加油口（18）。2CN108098918A说明书1/2页一种金属薄膜裁剪装置技术领域[0001]本发明涉及裁剪装置，特别涉及一种金属薄膜裁剪装置，属于裁剪装置技术领域。背景技术[0002]现有生活中，随着工业科技的发展，金属薄膜的应用十分广泛，金属薄膜是20世纪90年代由美国研制成功的以多孔不锈钢为基体、TiO2陶瓷为膜层材料的一种新型金属-陶瓷复合型的无机膜，金属薄膜具有良好的塑性、韧性和强度，以及对环境和物料的适应性，是继有机膜、陶瓷膜之后性能最好的膜材料之一，金属薄膜的制备过程中有两大关键技术：基体的制备和陶瓷膜层的制备，对一些较大的金属薄膜在需要的时候要进行相应的裁剪，因此金属薄膜的裁剪装置应用也是十分广泛，但是，现有的裁剪装置裁剪不平稳，容易倾斜，并且需要人工拉扯，费时费力，效率低下。发明内容[0003]本发明提供一种金属薄膜裁剪装置，通过设置工作台和滚动杆，解决了现有的裁剪装置裁剪不整齐和金属薄膜裁剪时不能自动前进的问题。[0004]为了解决上述技术问题，本发明提供了如下的技术方案：本发明一种金属薄膜裁剪装置，包括裁剪装置本体，所述裁剪装置设有工作台，所述工作台上设有滚动滑轮，所述滚动滑轮一侧工作台上设有滚动杆，所述工作台下方设有传动盒，所述传动盒内部设有电机，所述电机通过皮带连接从动轮，所述从动轮通过皮带连接滚动杆，所述工作台上设有支架，所述支架上设有刀片，所述刀片与支架活动连接，所述支架上设有裁剪机，所述支架一侧裁剪机的底部设有压脚调节杆，所述压脚调节杆下方设有压脚，所述裁剪机的顶部设有电源接口。[0005]作为本发明的一种优选方案，所述工作台下方固定连接有伸缩脚柱。[0006]作为本发明的一种优选方案，所述压脚与压脚调节杆可拆卸连接。[0007]作为本发明的一种优选方案，所述裁剪机的面板上设有开关和散热口，且所述开关在散热口的下方。[0008]作为本发明的一种优选方案，所述裁剪机上设有加油口。[0009]本发明所达到的有益效果是：本发明的裁剪装置通过设置了工作台和滚动杆，在裁剪时，工作台可以
