带有弯曲的入口引导部的过滤器组件.pdf

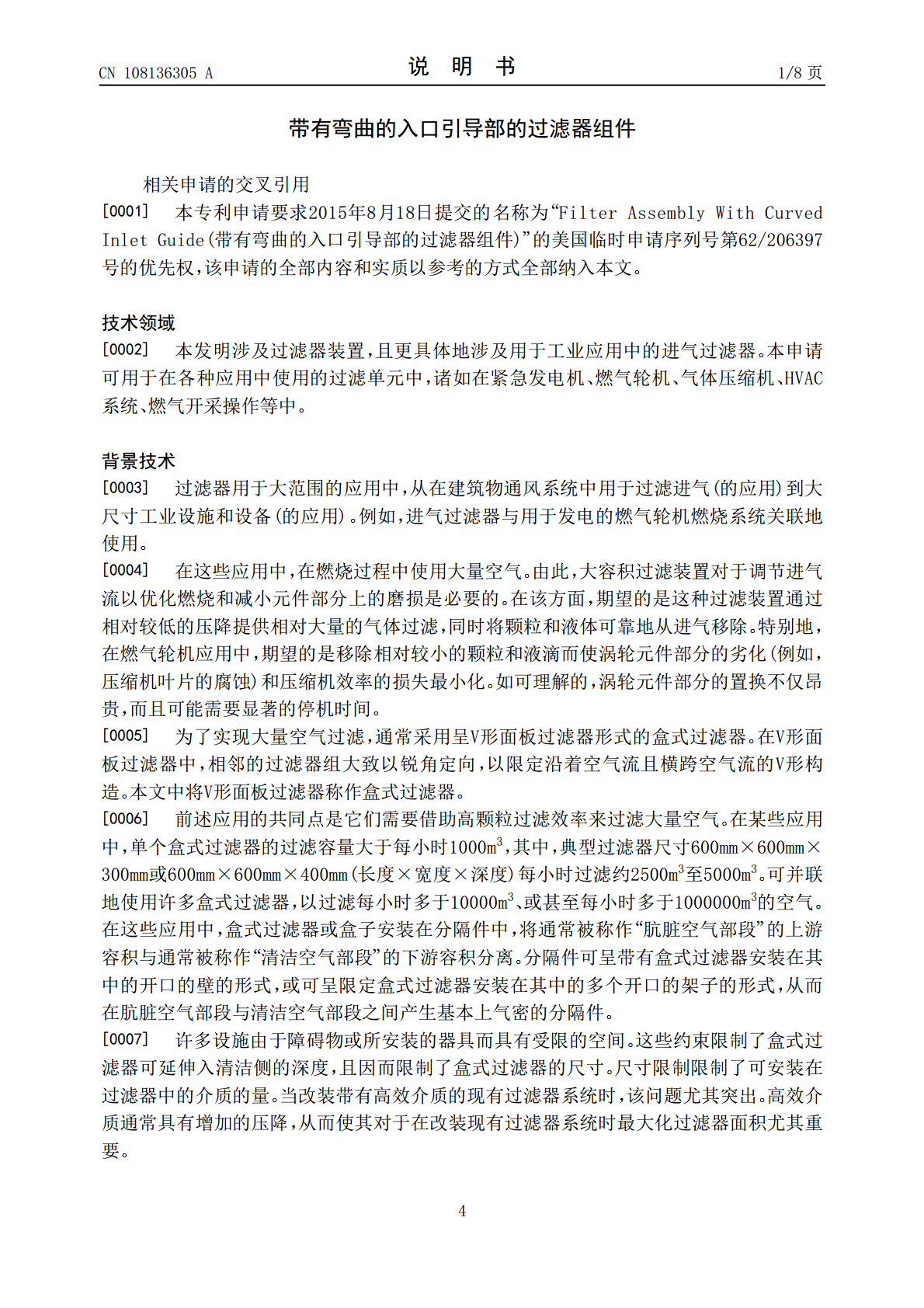

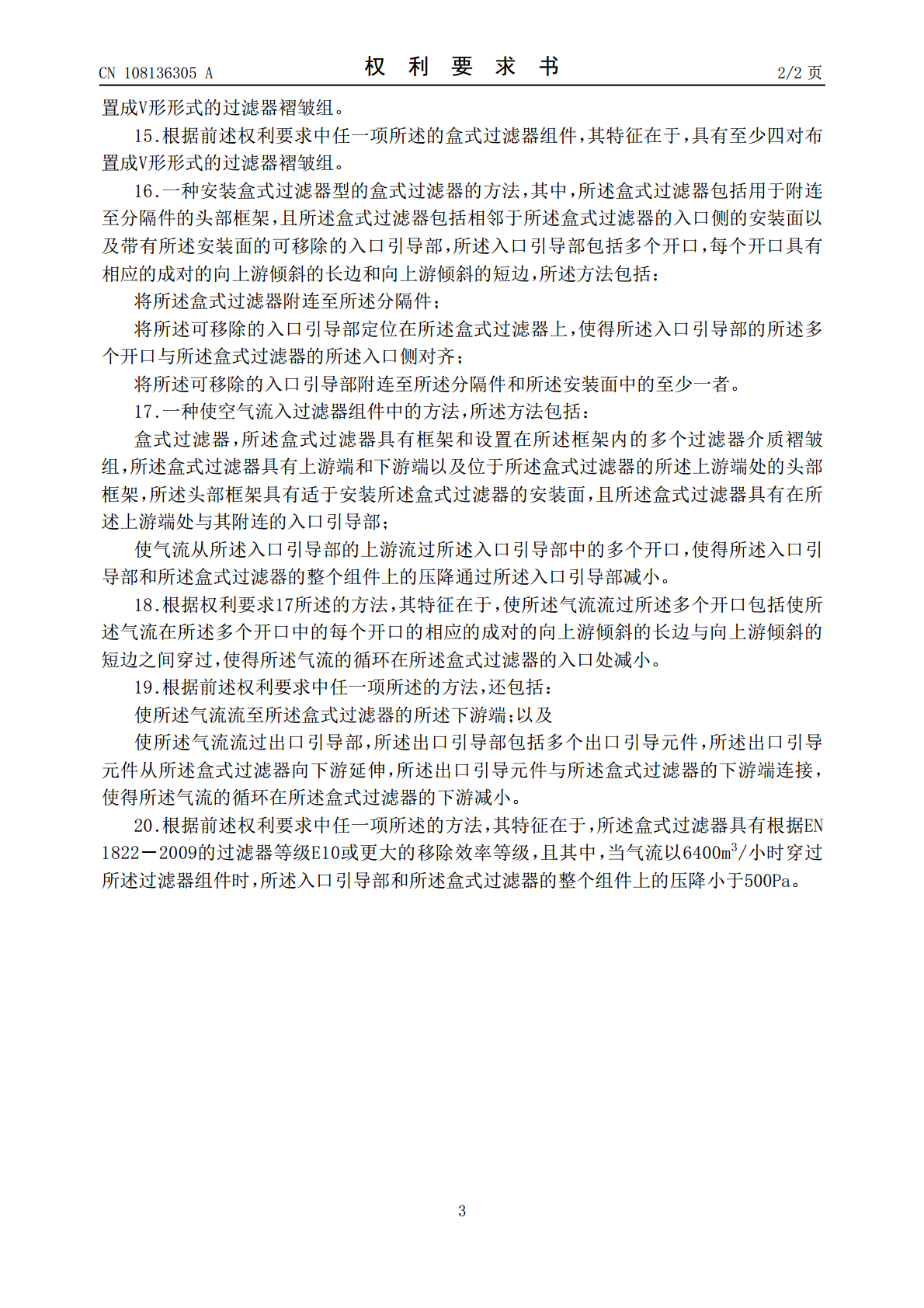

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108136305A(43)申请公布日2018.06.08(21)申请号201680057504.4(74)专利代理机构上海专利商标事务所有限公(22)申请日2016.08.18司31100代理人江漪(30)优先权数据62/206,3972015.08.18US(51)Int.Cl.B01D46/00(2006.01)(85)PCT国际申请进入国家阶段日B01D46/02(2006.01)2018.04.02(86)PCT国际申请的申请数据PCT/US2016/0475502016.08.18(87)PCT国际申请的公布数据WO2017/031316EN2017.02.23(71)申请人W.L.戈尔及同仁股份有限公司地址美国特拉华州(72)发明人W·S·普恩T·凯尔马丁V·拉克施权利要求书2页说明书8页附图6页(54)发明名称带有弯曲的入口引导部的过滤器组件(57)摘要用于从气流、特别是从进入燃气轮机的气流中移除颗粒的盒式过滤器组件，具有上游端和下游端且包括头部框架，过滤器介质装配至头部框架，且具有所述安装面上的入口引导部，入口引导部具有多个开口，每个开口由成对的向上游倾斜的短边和成对的向上游倾斜的长边限定。CN108136305ACN108136305A权利要求书1/2页1.一种用于安装到盒式过滤器上的入口引导部，所述入口引导部包括：多个开口，每个开口由成组的长边和成组的短边限定，多个开口平行于所述成组的长边延伸；其中，每个开口包括第一对向上游倾斜的表面，所述第一对向上游倾斜的表面面向所述多个开口中沿每个对应的成组的长边的相应开口；以及其中，每个开口包括第二对向上游倾斜的表面，所述第二对向上游倾斜的表面面向所述多个开口中沿每个对应的成组的短边的相应开口。2.根据权利要求1所述的入口引导部，其特征在于，每个短边包括弯曲表面，所述弯曲表面选自：矮椭圆形、长椭圆形和圆形曲线。3.根据前述权利要求中任一项所述的入口引导部，其特征在于，所述多个开口中的每个开口的尺寸定为匹配盒式过滤器的入口的开口。4.根据前述权利要求中任一项所述的入口引导部，其特征在于，所述入口引导部能与盒式过滤器的安装面附连。5.根据前述权利要求中任一项所述的入口引导部，其特征在于，所述入口引导部能与具有根据EN1822－2009的过滤器等级E10或更大的移除效率等级的盒式过滤器连接，且其中，所述入口引导部能操作成当气流以6400m3/小时穿过所述盒式过滤器时将横跨所述盒式过滤器的压降减小至小于500Pa。6.根据前述权利要求中任一项所述的入口引导部，其特征在于，每个所述开口的每对向上游倾斜的长边中的向上游倾斜的长边由面向所述多个开口中的相应开口的弯曲表面限定。7.一种盒式过滤器组件，包括：盒式过滤器，所述盒式过滤器具有框架和设置在所述框架内的多个过滤器介质褶皱组，所述盒式过滤器具有上游端和下游端，且所述盒式过滤器包括相邻于所述盒式过滤器的所述上游端的头部框架，所述头部框架具有适于安装所述盒式过滤器的安装面，以及入口引导部，所述入口引导部与头部面附连，所述入口引导部具有多个开口，每个开口由成对的向上游倾斜的短边和成对的向上游倾斜的长边限定。8.根据权利要求7所述的盒式过滤器组件，其特征在于，所述入口引导部能与所述头部面可移除地附连。9.根据权利要求7所述的盒式过滤器组件，其特征在于，所述入口引导部与所述头部面整体地附连。10.根据前述权利要求中任一项所述的盒式过滤器组件，其特征在于，所述盒式过滤器具有根据EN1822－2009的过滤器等级E10或更大的移除效率等级，且其中，当气流以6400m3/小时穿过所述过滤器组件时，所述盒式过滤器组件的压降小于500Pa。11.根据前述权利要求中任一项所述的盒式过滤器组件，其特征在于，所述过滤器介质的平坦片材面积大于30m2，且所述盒式过滤器延伸进入过滤单元的清洁侧小于1000mm。12.根据前述权利要求中任一项所述的盒式过滤器组件，其特征在于，每个所述入口引导部开口的每对向上游倾斜的短边由面向相应的入口引导部开口的弯曲表面限定。13.根据前述权利要求中任一项所述的盒式过滤器组件，其特征在于，每个向上游倾斜的短边和每个向上游倾斜的长边由以下曲线限定：矮椭圆形、长椭圆形和圆形曲线。14.根据前述权利要求中任一项所述的盒式过滤器组件，其特征在于，具有至少一对布2CN108136305A权利要求书2/2页置成V形形式的过滤器褶皱组。15.根据前述权利要求中任一项所述的盒式过滤器组件，其特征在于，具有至少四对布置成V形形式的过滤器褶皱组。16.一种安装盒式过滤器型的盒式过滤器的方法，其中，所述盒式过滤器包括用于附连至分隔件的头部框架，且所述盒式过滤器包括相邻于
